公布日：2022.08.30
申請日：2022.04.07
分類號：B01D33/04(2006.01)I;B01D33/46(2006.01)I;B01D33/58(2006.01)I
摘要
本發明公開了一種低耗能生活污水處理裝置，包括從動破碎輥、主動破碎輥、蓋板、基板和雜質收集裝置，所述蓋板和所述基板連接形成一空倉，所述主動破碎輥旋轉連接于所述蓋板內，所述從動破碎輥旋轉連接于所述蓋板的上側，所述雜質收集裝置滑動連接于所述蓋板的底部，雜質經過所述主動破碎輥和所述從動破碎輥的破碎后進入所述雜質收集裝置內進行保存，使用后通過靈活的滑動連接可以取下，雜質收集裝置進行清理，解決了蓋板和基板后側位置難以清理的技術問題，不用拆卸后再清洗，降低使用能耗。
權利要求書
1.一種低耗能生活污水處理裝置，其特征在于：包括從動破碎輥、主動破碎輥、蓋板、基板和雜質收集裝置，所述蓋板和所述基板連接形成一空倉，所述主動破碎輥旋轉連接于所述蓋板內，所述從動破碎輥旋轉連接于所述蓋板的上側，所述雜質收集裝置滑動連接于所述蓋板的底部，雜質經過所述主動破碎輥和所述從動破碎輥的破碎后進入所述雜質收集裝置內進行保存。
2.根據權利要求1所述的一種低耗能生活污水處理裝置，其特征在于：所述雜質收集裝置包括收集倉，彈性片、滑條、鉸接輪和轉板，所述蓋板的底部呈鏤空設置，所述蓋板底部鏤空位置對稱設有兩個所述彈性片，所述收集倉通過所述滑條滑動連接于所述蓋板的底部，兩個所述轉板轉動設置在所述收集倉靠近所述蓋板的位置，所述轉板和所述收集倉的連接位置旋轉設有所述鉸接輪。
3.根據權利要求1或2所述的一種低耗能生活污水處理裝置，其特征在于：所述雜質收集裝置還包括絲杠，履帶，限位板和擠壓板，所述絲桿設有兩個，兩個所述絲桿對稱轉動設置于所述收集倉的下側，所述絲桿靠近所述收集倉的端部和所述鉸接輪的中間套設有所述履帶，所述絲桿上螺紋連接有所述擠壓板，所述擠壓板被所述絲桿貫穿，所述絲桿的另一端部固定設有所述限位板。
4.根據權利要求1所述的一種低耗能生活污水處理裝置，其特征在于：包括水槽和設置于水槽內部的傳送帶，所述傳送帶外側表面上設置有多個凸起，所述傳送帶上均勻開設有多個通孔，所述傳送帶的末端設置有清理機構；所述清理機構包括多個沿線性排列的基板，相鄰兩個基板之間設置有插板，插板延伸處基板外側的一端設置為導口，所述插板與基板滑動連接，所述基板的頂部設置有蓋板，所述蓋板與基板圍合之后形成一開口，所述蓋板與傳送帶相垂直的兩側面上設置有圓軸，所述圓軸設置于靠近蓋板側面靠近開口的位置，所述圓軸與蓋板轉動連接，所述圓軸的外側設置有支撐組件，所述支撐組件遠離圓軸的一端設置有橫軸，所述橫軸驅動支撐組件與清理機構轉動。
5.根據權利要求4所述的一種低耗能生活污水處理裝置，其特征在于：所述水槽的一側設置有進水口，所述水槽的另一側設置有出水口，所述進水口與出水口沿著傳送帶的轉動方向布置。
6.根據權利要求4所述的一種低耗能生活污水處理裝置，其特征在于：相鄰兩個基板相對的一側均設置有滑槽，所述插板通過滑槽與基板滑動連接，所述插板位于滑槽內部的一側面上固定連接有導向桿，所述基板位于滑槽內部的一側面上開設有圓孔，所述導向桿通過圓孔與基板滑動連接，所述導向桿的外側套設有第一彈簧，所述第一彈簧設置于基板和插板之間。
7.根據權利要求4所述的一種低耗能生活污水處理裝置，其特征在于：所述支撐組件包括內滑板和外滑板，所述內滑板設置于外滑板的兩端并與外滑板滑動連接，所述外滑板的內腔設置有第二彈簧，所述第二彈簧設置于兩外滑板之間，所述圓軸貫穿內滑板并與內滑板轉動連接。
8.根據權利要求4所述的一種低耗能生活污水處理裝置，其特征在于：所述清理機構的數量設置為多個，所述橫軸的外側套設有套筒，所述水槽的前后兩側上均固定連接有固定板，所述橫軸設置于兩固定板之間并與固定板轉動連接，所述橫軸的一端貫穿其中一個固定板并延伸至固定板的外側，所述橫軸延伸至固定板外側的一端連接動力裝置用以驅動橫軸轉動。
9.根據權利要求4所述的一種低耗能生活污水處理裝置，其特征在于：所述套筒套設在橫軸外側并且其遠離動力裝置的一端與固定板的內側面固定連接，靠近動力裝置一側的多個內滑板均固定在橫軸的外側，遠離動力裝置一側的多個內滑板均設置在套筒外側，所述套筒穿過內滑板并與其轉動連接。
發明內容
本發明的目的在于提供一種低耗能生活污水處理裝置，以解決上述背景技術中提出的傳統的污水處理設備采用單一的過濾部件對污水進行過濾，過濾的雜質會堆積在水槽中，隨著使用的增長會影響過濾部件的使用，而現有一些采用轉動的轉動帶或者其他活動部件來作為過濾部件，但是對于過濾的雜質還是缺少相應的處理，使得過濾的雜質隨處堆積，不利于后期的處理的問題。
基于上述思路，本發明提供如下技術方案：包括水槽和設置于水槽內部的傳送帶，所述傳送帶外側表面上設置有多個凸起，所述傳送帶上均勻開設有多個通孔，所述傳送帶的末端設置有清理機構；
所述清理機構包括多個沿線性排列的基板，相鄰兩個基板之間設置有插板，插板延伸處基板外側的一端設置為導口，所述插板與基板滑動連接，所述基板的頂部設置有蓋板，所述蓋板與基板圍合之后形成一開口，所述蓋板與傳送帶相垂直的兩側面上設置有圓軸，所述圓軸設置于靠近蓋板側面靠近開口的位置，所述圓軸與蓋板轉動連接，所述圓軸的外側設置有支撐組件，所述支撐組件遠離圓軸的一端設置有橫軸，所述橫軸驅動支撐組件與清理機構轉動。
作為本發明進一步的方案：所述水槽的一側設置有進水口，所述水槽的另一側設置有出水口，所述進水口與出水口沿著傳送帶的轉動方向布置。
作為本發明進一步的方案：一種低耗能生活污水處理裝置，包括從動破碎輥、主動破碎輥、蓋板、基板和雜質收集裝置，所述蓋板和所述基板連接形成一空倉，所述主動破碎輥旋轉連接于所述蓋板內，所述從動破碎輥旋轉連接于所述蓋板的上側，所述雜質收集裝置滑動連接于所述蓋板的底部，雜質經過所述主動破碎輥和所述從動破碎輥的破碎后進入所述雜質收集裝置內進行保存，使用后通過靈活的滑動連接可以取下，雜質收集裝置進行清理，解決了蓋板和基板后側位置難以清理的技術問題，不用拆卸后再清洗，降低使用能耗。

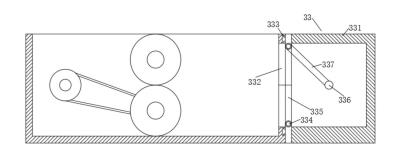

優選地，所述雜質收集裝置包括收集倉，彈性片、滑條、鉸接輪和轉板，所述蓋板的底部呈鏤空設置，所述蓋板底部鏤空位置對稱設有兩個所述彈性片，所述收集倉通過所述滑條滑動連接于所述蓋板的底部，兩個所述轉板轉動設置在所述收集倉靠近所述蓋板的位置，所述轉板和所述收集倉的連接位置旋轉設有所述鉸接輪。
優選地，所述雜質收集裝置還包括絲杠，履帶，限位板和擠壓板，所述絲桿設有兩個，兩個所述絲桿對稱轉動設置于所述收集倉的下側，所述絲桿靠近所述收集倉的端部和所述鉸接輪的中間套設有所述履帶，所述絲桿上螺紋連接有所述擠壓板，所述擠壓板被所述絲桿貫穿，所述絲桿的另一端部固定設有所述限位板，收集倉滑動連接于蓋板后裝置啟動，被破碎的雜質經過彈性片擠壓轉板，掉入收集倉內部，轉板帶動鉸接輪轉動，帶動履帶傳動，絲桿轉動帶動擠壓板相向移動，可以進一步對破碎的雜質進行擠壓成塊，更易于雜質收集，裝置停止后可將收集倉滑動取出，進行雜質處理，減少細菌滋生風險，且與裝置有機聯動，在破碎雜質后自動收集雜質，降低使用能耗，具有安全可操作性。
優選地，包括水槽和設置于水槽內部的傳送帶，所述傳送帶外側表面上設置有多個凸起，所述傳送帶上均勻開設有多個通孔，所述傳送帶的末端設置有清理機構；
所述清理機構包括多個沿線性排列的基板，相鄰兩個基板之間設置有插板，插板延伸處基板外側的一端設置為導口，所述插板與基板滑動連接，所述基板的頂部設置有蓋板，所述蓋板與基板圍合之后形成一開口，所述蓋板與傳送帶相垂直的兩側面上設置有圓軸，所述圓軸設置于靠近蓋板側面靠近開口的位置，所述圓軸與蓋板轉動連接，所述圓軸的外側設置有支撐組件，所述支撐組件遠離圓軸的一端設置有橫軸，所述橫軸驅動支撐組件與清理機構轉動。
優選地，所述水槽的一側設置有進水口，所述水槽的另一側設置有出水口，所述進水口與出水口沿著傳送帶的轉動方向布置。
優選地，相鄰兩個基板相對的一側均設置有滑槽，所述插板通過滑槽與基板滑動連接，所述插板位于滑槽內部的一側面上固定連接有導向桿，所述基板位于滑槽內部的一側面上開設有圓孔，所述導向桿通過圓孔與基板滑動連接，所述導向桿的外側套設有第一彈簧，所述第一彈簧設置于基板和插板之間。
優選地，所述支撐組件包括內滑板和外滑板，所述內滑板設置于外滑板的兩端并與外滑板滑動連接，所述外滑板的內腔設置有第二彈簧，所述第二彈簧設置于兩外滑板之間，所述圓軸貫穿內滑板并與內滑板轉動連接。
優選地，所述清理機構的數量設置為多個，所述橫軸的外側套設有套筒，所述水槽的前后兩側上均固定連接有固定板，所述橫軸設置于兩固定板之間并與固定板轉動連接，所述橫軸的一端貫穿其中一個固定板并延伸至固定板的外側，所述橫軸延伸至固定板外側的一端連接動力裝置用以驅動橫軸轉動。
優選地，所述套筒套設在橫軸外側并且其遠離動力裝置的一端與固定板的內側面固定連接，靠近動力裝置一側的多個內滑板均固定在橫軸的外側，遠離動力裝置一側的多個內滑板均設置在套筒外側，所述套筒穿過內滑板并與其轉動連接。
（發明人：常義江;孫憲錫;鄭流柱;孫憲江）
