公布日：2022.11.01

申請日：2022.08.10

分類號：C02F1/04(2006.01)I;C02F1/16(2006.01)I;C02F103/18(2006.01)N

摘要

本發明涉及脫硫廢水蒸發濃縮技術領域，具體涉及一種熱電廠脫硫廢水零排放處理工藝及其處理系統；本發明包括空氣預熱器、第一除塵器、脫硫塔和蒸發塔，脫硫塔底部與蒸發塔中部之間通過漿液管連接，脫硫塔中部設有進煙管，進煙管上串聯有第一除塵器，蒸發塔上設有循環提升組件，蒸發塔的底部設有固體排廢組件，循環提升組件上還設有第一換熱器，蒸發塔的頂部設有負壓管，脫硫塔頂部的排氣管的輸出端與輸入A連接，進煙管的輸入端與輸出B連接，輸出A與第一換熱器之間通過余熱管連接，余熱管上還分支有蒸發塔底部第二換熱器連接的分流管，輸入B上連接有廢氣管；本發明能夠有效地解決現有技術存在能耗高和處理效率低等問題。

權利要求書

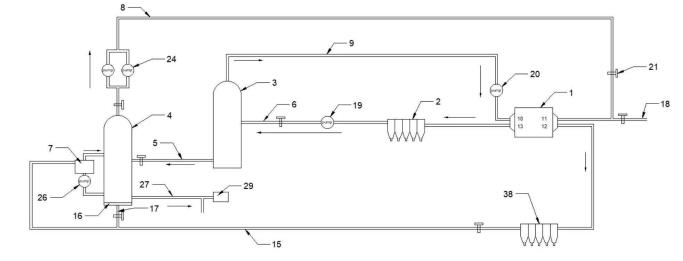

1.一種熱電廠脫硫廢水零排放處理系統，其特征在于：包括空氣預熱器（1）、第一除塵器（2）、脫硫塔（3）和蒸發塔（4）；所述脫硫塔（3）底部與蒸發塔（4）中部之間通過漿液管（5）連接，所述脫硫塔（3）中部設有進煙管（6），所述進煙管（6）上串聯有第一除塵器（2），所述蒸發塔（4）上設有循環提升組件，所述蒸發塔（4）的底部設有固體排廢組件，所述循環提升組件上還設有第一換熱器（7），所述蒸發塔（4）的頂部設有負壓管（8），所述脫硫塔（3）的頂部設有排氣管（9），所述空氣預熱器（1）上設有輸入A（10）、輸入B（11）、輸出A（12）和輸出B（13），所述脫硫塔（3）頂部的排氣管（9）的輸出端與輸入A（10）連接，所述進煙管（6）的輸入端與輸出B（13）連接，所述輸出A（12）與第一換熱器（7）之間通過余熱管（15）連接，所述余熱管（15）上還分支有蒸發塔（4）底部第二換熱器（16）連接的分流管（17），所述輸入B（11）上連接有廢氣管（18），所述負壓管（8）輸出端與廢氣管（18）連接。

2.根據權利要求1所述的一種熱電廠脫硫廢水零排放處理系統，其特征在于，所述進煙管（6）上設有輸送泵（19），所述排氣管（9）上設有轉運泵（20），所述負壓管（8）上設有負壓組件；所述負壓管（8）、廢氣管（18）、進煙管（6）、余熱管（15）和分流管（17）上均設有單向電磁流量閥（21），所述負壓管（8）輸入端管體上還設有溫度檢測器（22）和氣壓檢測器（23）；所述漿液管（5）呈輸入端高且輸出端低的傾斜狀。

3.根據權利要求2所述的一種熱電廠脫硫廢水零排放處理系統，其特征在于，所述負壓組件包括若干個并聯的噴射式真空泵（24）。

4.根據權利要求1所述的一種熱電廠脫硫廢水零排放處理系統，其特征在于，所述循環提升組件包括循環管（25）和串聯在循環管（25）上的提升泵（26），所述循環管（25）輸出端管口、輸入端的管口在垂直方向上高于、低于漿液管（5）輸出端管口的高度；所述固體排廢組件包括排料管（27）、螺旋絞龍（28）和驅動電機（29），所述排料管（27）呈輸入端低且輸出端高的姿態，所述排料管（27）的輸入端伸入蒸發塔（4）底端的內部，所述螺旋絞龍（28）轉動連接在排料管（27）的內部并由設置在排料管（27）輸出端的驅動電機（29）驅動旋轉。

5.根據權利要求4所述的一種熱電廠脫硫廢水零排放處理系統，其特征在于，所述循環組件數量的至少為一組，并且所述循環組件以蒸發塔（4）的中軸線為對稱軸成等間距圓周陣列的方式分布；所述蒸發塔（4）在循環管（25）輸入端管口所在位置處的內壁上均設有與之配合的過濾罩（30）；所述蒸發塔（4）頂端的內部設有除霧器（31），所述蒸發塔（4）內部還設有破碎組件和水位提升組件。

6.根據權利要求5所述的一種熱電廠脫硫廢水零排放處理系統，其特征在于，所述除霧器（31）在其外環側的安裝部內部對稱地埋設有一組超聲波振子（32）；所述破碎組件包括共振篩板（33）和電控振子（34），所述共振篩板（33）在其外環側的安裝部內部對稱地埋設有一組電控振子（34）；所述水位提升組件包括陽電極網板（35）、陰電極網板（36）和驅動電源（37），所述陽電極網板（35）和陰電極網板（36）均設置在蒸餾塔內部，并且所述陰電極網板（36）在陽電極網板（35）的上方，所述陽電極網板（35）、陰電極網板（36）分別與驅動電源（37）的正極、負極連接；所述破碎組件的數量至少為兩個，并且最上方的所述破碎組件在垂直方向上的高度介于漿液管（5）輸出端管口、循環管（25）輸入端管口之間，并且所述最下方的所述破碎組件在垂直方向上的高度低于循環管（25）輸入端管口且靠近排料管（27）輸入端管口；所述水位提升組件在垂直方向上兩端均設有破碎組件。

7.根據權利要求6所述的一種熱電廠脫硫廢水零排放處理系統，其特征在于，沿垂直向下的方向上，所述破碎組件中共振篩板（33）上的篩孔尺寸逐漸遞減。

8.根據權利要求1所述的一種熱電廠脫硫廢水零排放處理系統，其特征在于，所述余熱管（15）上還串聯有第二除塵器（38），所述第一換熱器（7）和第二換熱器（16）上用于排出熱媒的一端均設有特斯拉單向閥管（14）。

9.一種熱電廠脫硫廢水零排放處理工藝，其特征在于，包括以下步驟：S1，將化石燃料燃燒產生的含硫高溫廢氣送入廢氣管（18）；S2，廢氣管（18）中的含硫高溫廢氣依次經過空氣預熱器（1）和第一除塵器（2）后進入脫硫塔（3）；S3，脫硫塔（3）對含硫高溫廢氣進行處理并生成脫硫廢水和低溫煙氣；S4，脫硫廢水進入蒸發塔（4），脫硫廢水在蒸發塔（4）中進行低溫低壓蒸發結晶，該過程中形成的固體雜質經螺旋絞龍（28）排出至指定的回收點、形成的低溫蒸汽通過負壓管（8）返回至廢氣管（18）并重新進入循環；S5，與上述S4同步，低溫煙氣依次經過空氣預熱器（1）、第二除塵器（38）后分別在第一換熱器（7）、第二換熱器（16）中進行熱量回收，從而為循環管（25）中的漿液進行加熱、為沉積在蒸發塔（4）底部的固體雜質進行加熱干燥。

10.根據權利要求9所述的一種熱電廠脫硫廢水零排放處理工藝，其特征在于：在所述S2中，輸送泵（19）為含硫高溫煙氣的流動提供的動力；在所述S4中，漿液管（5）中的脫硫廢水受蒸發塔（4）內部的負壓和脫硫廢水自身的重力共同作用驅動；在所述S4中，負壓管（8）中的低溫蒸汽由負壓組件驅動；在所述S4和S5中，超聲波振子（32）驅動除霧器（31）本體產生的超聲振動，從而避免除霧器（31）本體上產生結垢；在所述S4和S5中，電控振子（34）驅動共振篩板（33）產生與固體雜質本身固有頻率相同的震動，從而讓固體雜質產生共振并破碎成指定尺寸的顆粒；在所述S4和S5中，驅動電源（37）為陰電極網板（36）和陽電極網板（35）提供低壓脈沖電流，從而讓固體雜質層中的水分被強行提升至陽電極網板（35）的上方，從而保證螺旋絞龍（28）排出的固體雜質都是干燥的。

發明內容

本發明的目的是為了解決現有技術中存在的缺點，解決上述背景技術中提出的問題。

為了實現上述目的，本發明采用了如下技術方案：一種熱電廠脫硫廢水零排放處理系統，包括空氣預熱器、第一除塵器、脫硫塔和蒸發塔；所述脫硫塔底部與蒸發塔中部之間通過漿液管連接，所述脫硫塔中部設有進煙管，所述進煙管上串聯有第一除塵器，所述蒸發塔上設有循環提升組件，所述蒸發塔的底部設有固體排廢組件，所述循環提升組件上還設有第一換熱器，所述蒸發塔的頂部設有負壓管，所述脫硫塔的頂部設有排氣管，所述空氣預熱器上設有輸入A、輸入B、輸出A和輸出B，所述脫硫塔頂部的排氣管的輸出端與輸入A連接，所述進煙管的輸入端與輸出B連接，所述輸出A與第一換熱器之間通過余熱管連接，所述余熱管上還分支有蒸發塔底部第二換熱器連接的分流管，所述輸入B上連接有廢氣管，所述負壓管輸出端與廢氣管連接。

更進一步地，所述進煙管上設有輸送泵，所述排氣管上設有轉運泵，所述負壓管上設有負壓組件；所述負壓管、廢氣管、進煙管、余熱管和分流管上均設有單向電磁流量閥，所述負壓管輸入端管體上還設有溫度檢測器和氣壓檢測器；所述漿液管呈輸入端高且輸出端低的傾斜狀。

更進一步地，所述負壓組件包括若干個并聯的噴射式真空泵。

更進一步地，所述循環提升組件包括循環管和串聯在循環管上的提升泵，所述循環管輸出端管口、輸入端的管口在垂直方向上高于、低于漿液管輸出端管口的高度；所述固體排廢組件包括排料管、螺旋絞龍和驅動電機，所述排料管呈輸入端低且輸出端高的姿態，所述排料管的輸入端伸入蒸發塔底端的內部，所述螺旋絞龍轉動連接在排料管的內部并由設置在排料管輸出端的驅動電機驅動旋轉。

更進一步地，所述循環組件數量的至少為一組，并且所述循環組件以蒸發塔的中軸線為對稱軸成等間距圓周陣列的方式分布；所述蒸發塔在循環管輸入端管口所在位置處的內壁上均設有與之配合的過濾罩；所述蒸發塔頂端的內部設有除霧器，所述蒸發塔內部還設有破碎組件和水位提升組件。

更進一步地，所述除霧器在其外環側的安裝部內部對稱地埋設有一組超聲波振子；所述破碎組件包括共振篩板和電控振子，所述共振篩板在其外環側的安裝部內部對稱地埋設有一組電控振子；所述水位提升組件包括陽電極網板、陰電極網板和驅動電源，所述陽電極網板和陰電極網板均設置在蒸餾塔內部，并且所述陰電極網板在陽電極網板的上方，所述陽電極網板、陰電極網板分別與驅動電源的正極、負極連接；所述破碎組件的數量至少為兩個，并且最上方的所述破碎組件在垂直方向上的高度介于漿液管輸出端管口、循環管輸入端管口之間，并且所述最下方的所述破碎組件在垂直方向上的高度低于循環管輸入端管口且靠近排料管輸入端管口；所述水位提升組件在垂直方向上兩端均設有破碎組件。

更進一步地，沿垂直向下的方向上，所述破碎組件中共振篩板上的篩孔尺寸逐漸遞減。

更進一步地，所述余熱管上還串聯有第二除塵器，所述第一換熱器和第二換熱器上用于排出熱媒的一端均設有特斯拉單向閥管。

一種熱電廠脫硫廢水零排放處理工藝，包括以下步驟：S1，將化石燃料燃燒產生的含硫高溫廢氣送入廢氣管；S2，廢氣管中的含硫高溫廢氣依次經過空氣預熱器和第一除塵器后進入脫硫塔；S3，脫硫塔對含硫高溫廢氣進行處理并生成脫硫廢水和低溫煙氣；S4，脫硫廢水進入蒸發塔，脫硫廢水在蒸發塔中進行低溫低壓蒸發結晶，該過程中形成的固體雜質經螺旋絞龍排出至指定的回收點、形成的低溫蒸汽通過負壓管返回至廢氣管并重新進入循環；S5，與上述S4同步，低溫煙氣依次經過空氣預熱器、第二除塵器后分別在第一換熱器、第二換熱器中進行熱量回收，從而為循環管中的漿液進行加熱、為沉積在蒸發塔底部的固體雜質進行加熱干燥。

更進一步地，在所述S2中，輸送泵為含硫高溫煙氣的流動提供的動力；在所述S4中，漿液管中的脫硫廢水受蒸發塔內部的負壓和脫硫廢水自身的重力共同作用驅動；在所述S4中，負壓管中的低溫蒸汽由負壓組件驅動；在所述S4和S5中，超聲波振子驅動除霧器本體產生的超聲振動，從而避免除霧器本體上產生結垢；在所述S4和S5中，電控振子驅動共振篩板產生與固體雜質本身固有頻率相同的震動，從而讓固體雜質產生共振并破碎成指定尺寸的顆粒；在所述S4和S5中，驅動電源為陰電極網板和陽電極網板提供低壓脈沖電流，從而讓固體雜質層中的水分被強行提升至陽電極網板的上方，從而保證螺旋絞龍排出的固體雜質都是干燥的。

與現有技術相比，本發明的優點和積極效果在于，本發明通過增加空氣預熱器、第一除塵器、脫硫塔和蒸發塔，脫硫塔底部與蒸發塔中部之間通過漿液管連接，脫硫塔中部設有進煙管，進煙管上串聯有第一除塵器，蒸發塔上設有循環提升組件，蒸發塔的底部設有固體排廢組件，循環提升組件上還設有第一換熱器，蒸發塔的頂部設有負壓管，脫硫塔的頂部設有排氣管，空氣預熱器上設有輸入A、輸入B、輸出A和輸出B，脫硫塔頂部的排氣管的輸出端與輸入A連接，進煙管的輸入端與輸出B連接，輸出A與第一換熱器之間通過余熱管連接，余熱管上還分支有蒸發塔底部第二換熱器連接的分流管，輸入B上連接有廢氣管，負壓管輸出端與廢氣管連接，蒸發塔內部還設有破碎組件和水位提升組件的設計。

這樣便可以通過空氣預熱器來回收含硫高溫廢氣的余熱，并通過回收來的余熱和負壓組件配合來對蒸發塔中的脫硫廢水進行低壓低溫蒸發結晶；與此同時，循環組件、水位提升組件、破碎組件和固體排廢組件配合，從而讓蒸發塔實現連續不間斷的蒸發結晶工作。

達到令本發明在實際應用過程中相較于現有技術具有更低的能耗和更高的處理效率。

（發明人：黃振興;朱德平;盧志平）
