公布日：2022.11.11
申請日：2022.06.18
分類號：C02F9/14(2006.01)I;C02F1/44(2006.01)N;C02F1/461(2006.01)N;C02F1/467(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;
C02F1/62(2006.01)N;C02F3/30(2006.01)N;C02F103/10(2006.01)N
摘要
本發明公開了一種氣田廢水處理方法，該方法采用鐵碳微電解工藝降低COD值，提高廢水可生化性，通過氧化還原反應、原電池反應、電化學富集、物理吸附、混凝沉淀等一系列反應作用使水體中的有機物斷鏈開環、碳化，從而提高污水的可生化性，采用生物接觸氧化處理工藝，CODcr去除率可達90%以上，采用混凝沉降、鐵碳微電解、生化處理系統、電催化氧化裝置的四級處理單元可確保污水中有機污染物得到充分去除，可保障廢水CODcr穩定達標，采用厭氧好氧工藝法，A/O法是改進的活性污泥法達到消化目的，采用一級二段式超高壓反滲透膜處理工藝可以去除污水中鹽、重金屬，用以上方法代替原本的污水回注處理方式。
權利要求書
1.一種氣田廢水處理方法，其特征在于以下步驟：步驟一、初步處理，調節水質水量，廢水注入調節池，并進行取樣分析，出具CODcr（化學需氧量）、氨氮、pH值、氯化物、懸浮物、油含量等污染因子監測結果；一級沉淀，均質均量調節后的廢水提升進入一級沉淀池，加入絮凝劑，通過攪拌機緩慢攪拌后靜置8小時；溢流緩沖，廢水經過靜置后，采用重力自流方式進入中間水池；步驟二、鐵碳微電解，初步處理后的廢水提升進入鐵碳微電解池中，調節廢水pH值至3.5-4.5，攪拌后靜置2小時；二級沉淀，鐵碳微電解池處理后廢水自流進入到二級沉淀池內，調節廢水pH值至7.5-8.5之間，加入絮凝劑并攪拌，攪拌完成后靜置8小時；步驟三、微生物處理，二級沉淀池出水自流進入到厭氧池內部，并且在厭氧池內部停留8小時；厭氧池出水自流進入到接觸氧化池，進行曝氣處理，廢水停留時間8小時；步驟四、電催化氧化，厭氧池出水自流進入到電催化氧化裝置內部，厭氧池內部具備若干電極板，電極板正反兩面具備電壓差8-12V；步驟五、膜處理，經電催化氧化處理后廢液經過高壓水泵沖送注入到，膜處理設備中進行過濾；步驟六、排放檢查，經過膜處理過濾后廢液流至標準化排口，通過明渠流量計、COD在線監測儀、NH3-N在線監測儀、pH在線監測儀，對排出水進行檢測；處理達標的廢水排出，未達標準廢液被注入到中間水池緩存，然后再次進行上述二至六五個步驟處理。
2.根據權利要求1所述的一種氣田廢水處理方法，其特征在于：一級沉淀池和二級沉淀池皆具備投料平臺，廢水進入一級沉淀池需經過投加鹽酸和燒堿調節廢水pH值為7.5-8.5，然后投入PAC、PAM和碳酸鈉，污水池于投料平臺安裝有攪拌設備。
3.根據權利要求1所述的一種氣田廢水處理方法，其特征在于：厭氧池配備2臺潛水?dāng)嚢杵�，回流比�?00%，有效容積為400m3，且厭氧池頂部具備蓋板結構，厭氧池產生氣體經引風結構引出。
4.根據權利要求1所述的一種氣田廢水處理方法，其特征在于：膜處理設備采用微濾+超濾+反滲透RO組合工藝，廢水通過進水泵進入反滲透RO系統，在進入RO膜組件前，先順次經過微濾、超濾預處理。
5.根據權利要求1或4所述的一種氣田廢水處理方法，其特征在于：反滲透（RO）采用一級二段式超高壓反滲透膜處理工藝，第一段SWRO系統設計參數：進水TDS：3%-4%操作壓力：8Mpa脫鹽率：99%回收率：50%（濃水TDS6%-8%）。
6.根據權利要求1或4或5所述的一種氣田廢水處理方法，其特征在于：反滲透（RO），第二段UHPRO系統設計參數：進水TDS：6%-8%操作壓力：12Mpa脫鹽率：99%回收率：50%（濃水TDS12%-16%）綜合回收率為：50%+（1-50%）*50%=75%綜合脫鹽率為：98.5%。
7.根據權利要求1所述的一種氣田廢水處理方法，其特征在于：調節池、一級沉淀池、中間水池、二級沉淀池、厭氧池以及接觸氧化池在污泥處理過程中會產生污泥，污泥經過污泥泵輸送到污泥池暫存，然后經過板式污泥壓濾機對污泥進行脫水處理。
發明內容
本發明的目的在于提供一種氣田廢水處理方法，以解決上述背景技術中提出的問題。

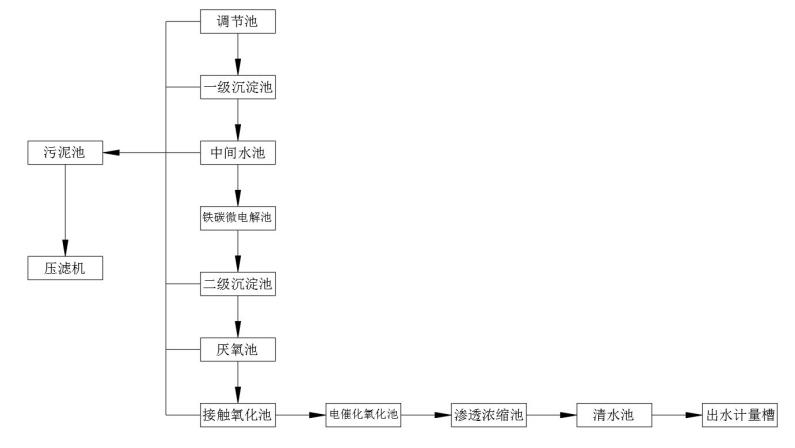

一種氣田廢水處理方法，該方法是以下步驟：步驟一、初步處理，調節水質水量，廢水注入調節池，并進行取樣分析，出具CODcr（化學需氧量）、氨氮、pH值、氯化物、懸浮物、油含量等污染因子監測結果，調節池有效容積1125m3，內部配備提升泵和撇油器，提升泵具體型號為GW350-1300-12-75，撇油器選取堰式撇油器，污水先注入撇油器圍堰中，利用油水比重不同，將上層的油個底層的水進行分流；一級沉淀，均質均量調節后的廢水提升進入一級沉淀池，加入絮凝劑，通過攪拌機緩慢攪拌后靜置8小時，一級沉淀池有效容積486m3，內部配置污泥泵和攪拌機，污泥泵型號為WQK20-60，攪拌機采用折葉式攪拌器，向一級沉淀池內部添加藥劑后，采用攪拌器將藥劑和污水進行混合，一級沉淀池底部的沉淀污物通過污泥泵輸送至污泥池待處理，該步驟中向污水中添加PAC、PAM、碳酸鈉、硫酸鈉、DTCR重捕劑；溢流緩沖，廢水經過靜置后，采用重力自流方式進入中間水池，中間水池容積為270m3，內設有污泥泵，一級沉淀池與中間水池頂部之間具備連通管道，一級沉淀池中上層污水經過自流的方式進入到中間水池進行再次沉淀，沉淀污物由污泥泵輸送至污泥池待處理；步驟二、鐵碳微電解，初步處理后的廢水提升進入鐵碳微電解池中，調節廢水pH值至3.5-4.5，攪拌后靜置2小時，鐵碳微電解池為四個撬裝桶，尺寸為直徑3m高3.5m，內部裝填有鐵碳燒結填料，同時鐵碳微電解池底部設有曝氣裝置，該過程中向污水內部添加鹽酸；二級沉淀，鐵碳微電解池處理后廢水自流進入到二級沉淀池內，調節廢水pH值至7.5-8.5之間，加入絮凝劑并攪拌，攪拌完成后靜置8小時，二級沉淀池有效容積為486m3，配置有污泥泵和攪拌機，經過鐵碳微電解后的污水經過管道自流進入大二級沉淀池再次沉淀，通過攪拌設備對二級沉淀池內添加的藥劑進行攪拌混合，沉淀污物由污泥泵輸送至污泥池待處理，該步驟中需要向污水中天機氫氧化鈉、PAC、PAM；步驟三、微生物處理，二級沉淀池出水自流進入到厭氧池內部，并且在厭氧池內部停留8小時，厭氧池有效容積540m3，內部設置有潛水推流機，同時裝填有懸浮式生物填料，潛水推流機型號為QDT22-4-1600-2-36P，使污水中懸浮式生物填料與污水混合、攪拌和環流，厭氧池頂部配備頂蓋結構，頂蓋部分具備引風管道，可以將厭氧池內部產生的氣體進行引導收集至指定區域排放；厭氧池出水自流進入到接觸氧化池，進行曝氣處理，廢水停留時間8小時，好氧池有效容積540m3，內部設置有潛水推流機，內部呈柵格式安裝有生物填料，池底配備曝氣裝置，曝氣裝置的風機部分采用羅茨風機，動力效率為4.5kg/kw.h，要利用率為20%，曝氣器采用旋混曝氣器；步驟四、電催化氧化，厭氧池出水自流進入到電催化氧化裝置內部，厭氧池內部具備若干電極板，電極板正反兩面具備電壓差8-12V，電催化池有效容積為72m3，其內部呈柵格布置電極，電極部分選用摻雜金屬氧化物鈦基電極，基板間距控制在5-10側面，運行電壓為10-15V；步驟五、膜處理，經電催化氧化處理后廢液經過高壓水泵沖送注入到，膜處理設備中進行過濾，膜處理設備采用微濾+超濾+反滲透組合工藝，膜處理設備搭配有一清水池和一濃縮水暫存池，經過膜處理后產生的清水和濃縮污水分別排放至清水池和濃縮水暫存池，清水池容積為607.5m3，濃縮水暫存池容積為540m3；步驟六、排放檢查，經過膜處理過濾后廢液流至標準化排口，通過明渠流量計、COD在線監測儀、NH3-N在線監測儀、pH在線監測儀，對排出水進行檢測；處理達標的廢水排出，未達標準廢液被注入到中間水池緩存，然后再次進行上述二至六五個步驟處理。
一級沉淀池和二級沉淀池皆具備投料平臺，廢水進入一級沉淀池需經過投加鹽酸和燒堿調節廢水pH值大于7，然后投入PAC、PAM和碳酸鈉，污水池于投料平臺安裝有攪拌設備。
厭氧池配備2臺潛水?dāng)嚢杵�，回流比�?00%，有效容積為400m3，且厭氧池頂部具備蓋板結構，厭氧池產生氣體經引風結構引出。
膜處理設備采用微濾+超濾+反滲透RO組合工藝，廢水通過進水泵進入反滲透RO系統，在進入RO膜組件前，先順次經過微濾、超濾預處理。
反滲透（RO）采用一級二段式超高壓反滲透膜處理工藝，第一段SWRO系統設計參數：進水TDS：3%-4%操作壓力：8Mpa脫鹽率：99%回收率：50%（濃水TDS6%-8%）。
反滲透（RO）一級二段式超高壓反滲透膜處理工藝，第二段UHPRO系統設計參數：進水TDS：6%-8%操作壓力：12Mpa脫鹽率：99%回收率：50%（濃水TDS12%-16%）綜合回收率為：50%+（1-50%）*50%=75%綜合脫鹽率為：98.5%。
調節池、一級沉淀池、中間水池、二級沉淀池、厭氧池以及接觸氧化池在污泥處理過程中會產生污泥，污泥經過污泥泵輸送到污泥池暫存，然后經過板式污泥壓濾機對污泥進行脫水處理，污泥池，有效容積500m3，各單元產生的污泥經污泥泵輸送到污泥池暫存，污泥由板框壓濾機進行脫水處理，脫水后的泥餅在污泥暫存間暫時存放，外運至市政填埋場處理，污泥脫出污水回流進入一級沉淀池處理。
有益效果本發明具備的有益效果是：氣田廢水進行收集后，廢水通過該污水處理方法對氣田廢水處理，采用鐵碳微電解工藝降低COD值，提高廢水可生化性，通過氧化還原反應、原電池反應、電化學富集、物理吸附、混凝沉淀等一系列反應作用使水體中的有機物斷鏈開環、碳化，從而提高污水的可生化性，采用生物接觸氧化處理工藝，CODcr去除率可達90%以上，采用混凝沉降、鐵碳微電解、生化處理系統、電催化氧化裝置的四級處理單元可確保污水中有機污染物得到充分去除，可保障廢水CODcr穩定達標，采用厭氧好氧工藝法，A/O法是改進的活性污泥法達到消化目的，采用一級二段式超高壓反滲透膜處理工藝可以去除污水中鹽、重金屬，用以上方法代替原本的污水回注處理方式，使氣田污水達到《污水綜合排放》（GB8978-1996）三級標準。
（發明人：李陽;王建慶）
