公布日：2022.03.01

申請日：2021.12.24

分類號：C02F3/30(2006.01)I;C02F3/12(2006.01)I;C12M1/36(2006.01)I;C12M1/34(2006.01)I;C12M1/38(2006.01)I;C12M1/04(2006.01)I;

C12M1/02(2006.01)I;C12M1/00(2006.01)I;C02F101/30(2006.01)N

摘要

本發明屬于好氧顆粒污泥培養技術領域，公開了一種基于微生物自凝聚的好氧顆粒污泥的顆�；�培養反應器，包括反應器，反應器連接有進水泵和出水泵，進水泵連接有污泥接種池，進水泵和出水泵電性連接有PLC控制器，PLC控制器電性連接有顯示器，反應器內安裝有曝氣轉盤和攪拌裝置，曝氣轉盤連接有空壓機，空壓機輸出端安裝有空氣流量計，出水泵輸入管道上安裝有上層水電磁閥和中層電磁閥，出水泵輸出管道上安裝有上層回流電磁閥和中層出水電磁閥，反應器內還安裝有DO探頭、PH探頭和溫度探頭、側面還安裝有三個水位感應器，本發明培養的活性污泥結構致密；可以快而好的生長。

權利要求書

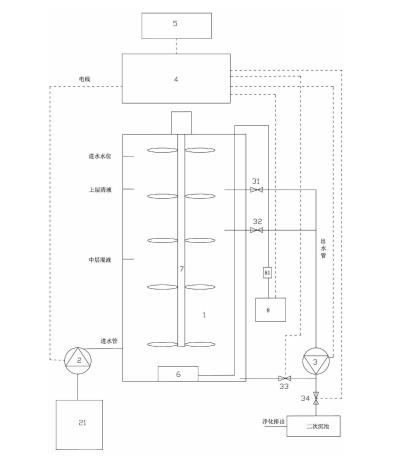

1.一種基于微生物自凝聚的好氧顆粒污泥的顆�；�培養反應器，其特征在于：包括反應器(1)，所述反應器(1)連接有進水泵(2)和出水泵(3)，所述進水泵(2)連接有污泥接種池(21)，所述進水泵(2)和出水泵(3)電性連接有PLC控制器(4)，所述PLC控制器(4)電性連接有顯示器(5)，所述反應器(1)內安裝有曝氣轉盤(6)和攪拌裝置(7)，所述曝氣轉盤(6)連接有空壓機(8)，所述空壓機(8)輸出端安裝有空氣流量計(81)，所述出水泵(3)輸入管道上安裝有上層水電磁閥(31)和中層電磁閥(32)，所述出水泵(3)輸出管道上安裝有上層回流電磁閥(33)和中層出水電磁閥(34)，所述反應器(1)內還安裝有DO探頭、PH探頭和溫度探頭、側面還安裝有三個水位感應器。

2.根據權利要求1所述的一種基于微生物自凝聚的好氧顆粒污泥的顆�；�培養反應器，其特征在于：所述污泥接種池(21)內是以醋酸鹽為碳源形成人工合成廢水為基質，以普通絮狀污泥接種而成，普通絮狀污泥MLSS為3.2g/L,比重為1.01,SVI為90ml/g。

3.根據權利要求2所述的一種基于微生物自凝聚的好氧顆粒污泥的顆粒化培養反應器，其特征在于：所述反應器(1)內初始進水COD濃度平均為900mg/l,水力停留時間為2.6小時，2.6小時以后進水COD濃度調整為1000mg/l，水力停留時間為4小時。

4.根據權利要求3所述的一種基于微生物自凝聚的好氧顆粒污泥的顆粒化培養反應器，其特征在于：所述曝氣轉盤(6)曝氣量控制在0.24m2/h。

5.根據權利要求4所述的一種基于微生物自凝聚的好氧顆粒污泥的顆粒化培養反應器，其特征在于：所述反應器(1)內控制DO濃度為2-4mg/L。

6.根據權利要求5所述的一種基于微生物自凝聚的好氧顆粒污泥的顆粒化培養反應器，其特征在于：所述反應器(1)內PH值保證在7.2-7.8，用氫氧化鈉作為PH值調節劑。

7.根據權利要求6所述的一種基于微生物自凝聚的好氧顆粒污泥的顆�；�培養反應器，其特征在于：所述反應器(1)內溫度控制在20±1°。

8.根據權利要求7所述的一種基于微生物自凝聚的好氧顆粒污泥的顆�；�培養反應器，其特征在于：所述反應器(1)內上層清液通過上層回流電磁閥(33)回流到反應器(1)內，中層混液通過中層出水電磁閥(34)排出二次沉池處理后排出。

9.根據權利要求8所述的一種基于微生物自凝聚的好氧顆粒污泥的顆粒化培養反應器，其特征在于：三個水位感應器位置分別對應進水水位、上層清液和中層混液。

發明內容

針對上述背景技術所提出的問題，本發明的目的是：旨在提供一種基于微生物自凝聚的好氧顆粒污泥的顆�；�培養反應器。

為實現上述技術目的，本發明采用的技術方案如下：一種基于微生物自凝聚的好氧顆粒污泥的顆粒化培養反應器，包括反應器，所述反應器連接有進水泵和出水泵，所述進水泵連接有污泥接種池，所述進水泵和出水泵電性連接有PLC控制器，所述PLC控制器電性連接有顯示器，所述反應器內安裝有曝氣轉盤和攪拌裝置，所述曝氣轉盤連接有空壓機，所述空壓機輸出端安裝有空氣流量計，所述出水泵輸入管道上安裝有上層水電磁閥和中層電磁閥，所述出水泵輸出管道上安裝有上層回流電磁閥和中層出水電磁閥，所述反應器內還安裝有DO探頭、PH探頭和溫度探頭、側面還安裝有三個水位感應器。

進一步限定，所述污泥接種池內是以醋酸鹽為碳源形成人工合成廢水為基質，以普通絮狀污泥接種而成，普通絮狀污泥MLSS為3.2g/L,比重為1.01,SVI為90ml/g，這樣的設計，以醋酸鹽為碳源形成的好氧顆粒污泥結構致密，以桿狀菌為主，污泥接種后要保持高的活性。

進一步限定，所述反應器內初始進水COD濃度平均為900mg/l,水力停留時間為2.6小時，2.6小時以后進水COD濃度調整為1000mg/l，水力停留時間為4小時，這樣的設計，合適的進水COD濃度和水力停留時間可以有助于活性污泥的顆�；�，縮短顆粒化成熟時間。

進一步限定，所述曝氣轉盤曝氣量控制在0.24m2/h，這樣的設計，在高曝氣量的作用下，水的剪切力大，顆粒污泥間的碰撞力度大，故形成的顆粒污泥含水率低，沉降性能也較好。較高的剪切力不僅可以提高好氧顆粒污泥微生物的比好氧速率，還有利于分泌更多的胞外聚合物，提高污泥的快速吸附能力和建立更為完善的自我保護、自我調節。

進一步限定，所述反應器內控制DO濃度為2-4mg/L，這樣的設計，在較高的DO濃度下形成的顆粒污泥粒徑較大。

進一步限定，所述反應器內PH值保證在7.2-7.8，用氫氧化鈉作為PH值調節劑，這樣的設計，在偏堿性的環境下接種后的污泥活性最高。

進一步限定，所述反應器內溫度控制在20±1°，這樣的設計，有利于提高好氧顆粒污泥微生物的生長聚合。

進一步限定，所述反應器內上層清液通過上層回流電磁閥回流到反應器內，中層混液通過中層出水電磁閥排出二次沉池處理后排出，這樣的設計，上側清液可以重復利用，中層混液則可以排出不緊實、致密的污泥。

進一步限定，三個水位感應器位置分別對應進水水位、上層清液和中層混液，這樣的設計，可以準確控制進水、排水位置。

采用本發明的有益效果：

1.本發明采用以醋酸鹽為碳源形成人工合成廢水為基質，以普通絮狀污泥接種而成的活性污泥，以桿狀菌為主，結構致密，去污效果好；

2.本發明采用高曝氣量，大的水剪切力，控制溫度、PH值、DO濃度，選擇合適的進水COD濃度和水力停留時間可以保證活性污泥的快而好的生長。

（發明人：趙遠航;苑芯茹;張東旭）
