公布日：2022.09.13

申請日：2022.07.06

分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I;C02F3/06(2006.01)I;C02F3/12(2006.01)I;C02F3/28(2006.01)I

摘要

污水厭氧調節和污泥減量綜合處理池，其特征包括依次設置的沉砂池、隔油池、格柵渠、厭氧調節池、污泥濃縮儲泥池和附屬設施；所述沉砂池有污水進水管和溢流管，調節池有攪拌器和出水潛污泵；外部生化處理工段的污泥分別進入所述調節池和濃縮池處理，濃縮池上清液經集水槽進入格柵渠再入調節池；所述調節池內污水與污泥混合攪拌、均化調蓄和厭氧反應后進入外部工段，外部工段部分污泥又返回所述綜合池處理。本發明適合小型污水的預處理調蓄、厭氧生化和污泥濃縮減量綜合處理。

權利要求書

1.一種污水厭氧調節和污泥減量綜合處理池，其特征在于：由包括矩形池體10及池內依次連接的沉砂池1、隔油池2、格柵渠3、厭氧調節池4、污泥濃縮儲泥池5共五個功能區組成，依次由小隔墻7、第一隔墻9、第二隔墻22和騰空底板23隔開，并由相應的閘孔15、過水孔17、落水孔21和集水槽墻孔41連通。所述沉砂池1首端有污水進水管11，厭氧調節池4末端有出水潛污泵27，該出水經提升管29輸往外部生化處理工段。所述外部生化處理工段的部分污泥，通過重力排泥管34分別進入所述厭氧調節池4和污泥濃縮儲泥池5，該調節池還有第一攪拌器30和第二攪拌器31。

2.權利要求1所述的污水厭氧調節和污泥減量綜合處理池，其特征在于：所述格柵渠3的后部設有穩水堰20，該堰的高度為400mm-750mm。

3.權利要求1所述的污水厭氧調節和污泥減量綜合處理池，其特征在于：所述沉砂池1、隔油池2和格柵渠3此三者的騰空底板23處于同一水平面，該平面比厭氧調節池4最高水位33低500mm-900mm。

4.權利要求1所述的污水厭氧調節和污泥減量綜合處理池，其特征在于：所述厭氧調節池4和污泥濃縮儲泥池5的底板處于同一水平面，所述沉砂池1、隔油池2和格柵渠3此三者的騰空底板23以下空間，構成厭氧調節池4有效容積空間之一部分。

5.權利要求1所述的污水厭氧調節和污泥減量綜合處理池，其特征在于：所述污泥濃縮儲泥池5的集水槽墻孔41位于格柵渠3的上游方向。

發明內容

本發明的目的，在于提供一種應用于小規模污水處理的、創新的污水厭氧調節和污泥減量綜合處理池，解決上述背景技術中提出的問題，真正做到低成本建造和高效率處理二者兼顧，為水污染防治減輕各方的財政經濟壓力，切實做好水環境保護的可持續發展。

為實現上述目的，本發明的技術方案如下：

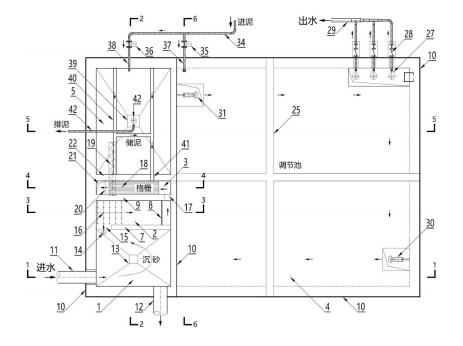

總體的，污水厭氧調節和污泥減量綜合處理池，包括矩形池體10內依次連接的沉砂池1、隔油池2、格柵渠3、厭氧調節池4、污泥濃縮儲泥池5共五個功能區組成，依次由小隔墻7、第一隔墻9、第二隔墻22和騰空底板23隔開，并由相應的閘孔15、過水孔17、落水孔21和集水槽墻孔41連通。所述沉砂池1首端有污水進水管11，厭氧調節池4末端有出水潛污泵27，該出水經提升管29輸往外部生化處理工段，所述外部生化處理工段即污水生化處理的主體——如生物接觸氧化法罐體裝置、曝氣生物濾池、A2O集裝箱裝置或MBR設備成套裝置，也包括鋼筋混凝土形式的小型A2O處理池體等。所述外部生化處理工段的部分污泥，可通過重力排泥管34分別進入本綜合處理池的厭氧調節池4和污泥濃縮儲泥池5。所述厭氧調節池4還有第一攪拌器30和第二攪拌器31。

詳細的，所述沉砂池1為矩形池體10與小隔墻7合圍的矩形空間，該池底板為騰空底板23，該池起端水面處有污水進水管11、底部有二次澆筑的沉砂錐斗13，側邊有事故溢流管12，末端有閘門14；所述沉砂池1還設有樓梯踏步6，可下到接近該池水面處，用于方便人工定期清撈較大塊漂浮物、清掏池底泥砂和及時清運旁邊的隔油油泥。

所述進水管11在沉砂池1內的入流方向，是順池壁方向；所述閘門14位于小隔墻7的左邊；所述小隔墻7左邊的閘孔15位于靠近水面的高度位置。

所述隔油池2為小隔墻7與第一隔墻9兩者之間的矩形空間，該池底板為騰空底板23，該池起端有進水閘孔15，從起端開始有氣浮隔油成套裝置16，該池后部有堰板8，末端有第一隔墻9右下角的過水孔17。

所述格柵渠3為第一隔墻9與第二隔墻22兩者之間的矩形空間，該渠底板為騰空底板23，該渠安裝有常規的電動細格柵機18和螺旋出渣機19，格柵機18的上游方向有第二隔墻22上的集水槽墻孔41，該渠后部有穩水堰20，穩水堰20之后即該渠末端的騰空底板23上有落水孔21。

所述格柵渠3后部的穩水堰20高度為400mm-750mm。

所述沉砂池1、隔油池2和格柵渠3三者的騰空底板23處于同一水平面，該平面比厭氧調節池4最高水位33低500mm-900mm。

所述厭氧調節池4為矩形池體10扣除沉砂池1、隔油池2、格柵渠3和污泥濃縮儲泥池5的“刀把形”容積空間，是本綜合處理池的主體，該池有2個入流口：1是格柵渠3最左邊騰空底板23的落水孔21，另1個是所述第二攪拌器31附近的回用污泥管37；所述厭氧調節池4只有1個水流出口，即該池末端潛污泵27所銜接的污水提升管29。該池第一攪拌器30、第二攪拌器31和潛污泵27分列于三個角落方向。

所述污泥濃縮儲泥池5為矩形池體10與第二隔墻22合圍的矩形落底空間，該池底板與所述厭氧調節池4的底板為同一個大的整體底板，兩者底板處于同一水平面，該池還有露出地面的開孔頂板；所述該池底板上有二次澆筑的濃縮錐斗39，還有污泥泵系統42，以及位于池深中部的剩余污泥管38，所述剩余污泥管38為該池的進泥管道，所述污泥泵系統42為最終的向外排泥系統；所述污泥濃縮儲泥池5的上部有上清液集水槽40，該集水槽通過第二隔墻22上的集水槽墻孔41與格柵渠3相連通。

所述小隔墻7左邊的閘孔15，用于水流從沉砂池1流向隔油池2；

所述第一隔墻9底部的過水孔17，用于水流從隔油池2流向格柵渠3；

所述格柵渠3騰空底板上的落水孔21，用于水流從格柵渠3流向厭氧調節池4；

所述第二隔墻22右上部的集水槽墻孔41，用于剩余污泥重力濃縮后的上清液從污泥濃縮儲泥池5流入格柵渠3的上游方向；

所述污水提升管29的一端通過泵閥組28與厭氧調節池4內的潛污泵27連接，另一端與所述的外部生化處理工段的進水管連接；

所述重力排泥管34的一端分別通過第一排泥閥35和回用污泥管37與厭氧調節池4相連、通過第二排泥閥36和剩余污泥管38與污泥濃縮儲泥池5相連，另一端與所述的外部生化處理工段的泥水分離排泥閥門管道相連；

所述污泥泵系統42的一端接入污泥濃縮儲泥池5底部的濃縮錐斗39，另一端將污泥輸送至外部的污泥脫水處理系統，或直接泵入槽車然后外運作為苗木花卉施肥處置等。

上述五個功能區以孔洞、集水槽、潛污泵、閥門和管道連接的方式，按照設定的平面位置和高度位置進行有效銜接，最終構造成矩形的且主體結構埋于地下的污水厭氧調節和污泥減量綜合處理池。

本發明污水厭氧調節和污泥減量綜合處理池的工作過程是這樣的。

概括的，待處理污水從進水管11進入池內首端沉砂池1，依序進行沉泥沉砂、氣浮隔油、格柵攔渣、泥(指活性污泥)水?dāng)嚢杌旌�、水質水量均化調節、水泵提升，以及從外部生化處理工段而來的活性污泥經過重力回流、剩余污泥重力濃縮、污泥厭氧消化、泥水厭氧生化等處理過程，其中，減量并厭氧穩定化處理后的剩余污泥經濃縮儲泥池5的污泥泵系統42排出，其最后的處理處置由其他相關設備或方法進行無害化處理；同時，經厭氧生化反應后的污水與活性污泥混合液，經池內的水泵提升，進入到外部的生化處理工段進行脫氮除磷處理，實現了污水厭氧調節和污泥減量的綜合處理目的。

進一步的，本發明詳細而具體的工作過程如下：

沉砂池1：污水從進水管11進入沉砂池1內側墻邊水面處，在池內做緩慢的旋流運動，泥沙顆粒在類似的平流沉淀作用下沉降至中心底部的沉砂錐斗13內，固體顆粒在重力分離后，污水經閘孔15進入下一預處理工序，而沉積于沉砂錐斗13內的泥沙，定期由人工從臨近水面的操作平臺處清掏斗底泥砂，順帶清撈較大塊漂浮物；

隔油池2：從閘孔15進入到隔油池2的污水，在池底氣浮隔油裝置的氣泡作用下，油脂物質浮出水面，水流在緩慢行進中，水面上的油脂由于受到堰板的阻擋而隔離聚集，油水分離后的污水則從堰板的下部流出，再從過水孔17進入下一預處理工序，而水面處油脂則由氣浮隔油成套裝置16收集，或經由人工從臨近水面的操作平臺處清撈移除；

格柵渠3：從過水孔17進入到格柵渠3的污水，以及從集水槽墻孔41溢出的剩余污泥重力濃縮上清液(可能攜帶部分浮渣)，在電動細格柵機18的攔截作用下，大部分固體漂浮物被成功攔截，柵渣經出渣機19擠壓脫水后由人工當做垃圾清運移除，污水則從后部的落水孔21進入到調節池4進行厭氧調節處理；

厭氧調節池4：污水在厭氧調節池內，在第一攪拌器30和第二攪拌器31的攪拌作用下，在較大的容積空間內，通過混合、均質和調蓄，使得進水的高峰水量、低峰水量及不同時段不同濃度的水質，轉化成為出水較為均衡的平峰水量和均化水質，經調蓄處理后，極有利于后續的生化處理出水水質的穩定和達標；同時，來自外部生化處理工段的污泥經重力排泥管34、第一排泥閥35和回用污泥管37，進入到厭氧調節池4與污水混合后，發生厭氧生化反應，在該池厭氧環境下(溶解氧DO≤0.2mg/L)，活性污泥聚磷菌釋放體內的磷酸鹽而獲取能量，吸收污水中可快速降解有機物并轉化為PHB(聚β羥丁酸)儲存于細胞體內，當這些聚磷菌進入外部生化處理工段的好氧曝氣環境時，就降解體內儲存的PHB開始細胞的合成增殖并大量吸收磷，形成含磷量高的污泥，該污泥將通過本綜合處理池的重力排泥管34、第二排泥閥36、剩余污泥管38進入污泥濃縮儲泥池5濃縮后并最終排出系統，從而達到生化除磷的目的，因此，本厭氧調節池4中，經過厭氧生化反應，即已經完成厭氧釋磷任務的泥水混合液，從該池末端的潛污泵27→泵閥組28→污水提升管29，進入外部生化處理工段進行脫氮除磷處理，確保最終的出水各項水質指標穩定達標。

污泥濃縮儲泥池5：前述外部生化處理工段的剩余污泥，需要借助本綜合處理池進行濃縮，同時需要進行厭氧消化減量，前者是大大減少剩余污泥的含水率，后者是厭氧消解剩余污泥的干物質總量，兩者同時作用，極大地減少了后續外部相關的污泥脫水處理或污泥槽車外運工作量，顯著節省了污泥最終的處理處置成本。

本發明采用了以下三項獨創性的創新技術和構造，特別適用于小規模污水的預處理耦合厭氧調節及污泥濃縮減量處理，其技術創造性、先進性和顯著的實用性如下：

一、局部雙層構造的污水預處理耦合調節技術

該技術概括為：地下水池通過采取局部雙層構造的形式，使之具備沉砂、隔油、細格柵攔渣和水質均化、水量調節、污水提升泵房等六重預處理功能，獲得了構造簡單、用地集約、流程簡化、環境友好、效果突出而造價節省的技術經濟效果。

具體為：在地下水池的上部一角開辟出依次相連的3個區域——沉砂池1、隔油池2、格柵渠3，并將第3區域的格柵渠3通過落水孔21與主體空間厭氧調節池4直連，前三個區域的騰空底板23構成為主體空間厭氧調節池4的局部頂板，而整個水池大部分埋于地下，并考慮了從高到低的水力流程、土建結構安全(頂板反梁25，抗浮擴大腳26、頂部填土抗浮等)、運行操作便捷(樓梯踏步6和相應的親水平臺等)、日常維護和生產安全(敞口通風、浸鋅鋼格板、設備孔、欄桿、爬梯)等安全生產方面相應的國家規定，從而保障了該技術的應用效果。

需要特別說明的是：國家現行《室外排水設計標準》規定，綜合生活污水量的平均日流量為15L/s即1296m3/d時，其變化系數K＝2.4；當平均日流量為5L/s即432m3/d時，其變化系數K＝2.7；而污水生化處理設施的負荷設計取值是按平均日平均時取值，因此其小時差額就需要較大的容積空間來調節，也就是通過所述調節池4的最低水位32和最高水位33之間的容積來接納實際進水小時變化的差額，換句話講就是在出池水量比較恒定的情況下，進池水量24h內的高峰水量和低峰水量差距明顯，因此，污水處理規模越小，其變化系數就越大，就越需要與之相匹配的調節池容積空間來適應生產需要。

所述污水預處理耦合調節技術更加詳細的水力流程、內部構造、設備裝置、作用功能、細節特征等，前面已經闡述，此處不再贅述。但該技術和局部雙層構造的創造性，在小規模污水處理中是從未有過、是獨樹一幟，其技術先進性是顯而易見的。

應用上述獨創的局部雙層構造污水預處理耦合調節技術，主要目的有以下兩個：一是高效整合過去通常是相對分散獨立的沉砂池、隔油池、細格柵池、調節池和污水提升泵池等多座水池，這些水池雖然體積大小不一，組合程度不同，但通常是2-3座以上獨立水池，而本發明將其整合為一座構造并不復雜甚至十分簡潔明了的大水池，不僅節省了用地，簡化了運行管理，還提高了鋼筋混凝土結構的效率，有效容積空間得到最大程度的發揮；二是克服了以往格柵池和調節池與水泵池合建的弊端，該弊端主要表現在：調節池因自由水面和調節容積的需要往往較深，而格柵池不需要和調節池一樣深，但為了共壁合建于一體，因而相當于是從調節池壁上向外懸挑而出，而調節池在施工時的基坑開挖勢必會影響池體周圍一定范圍的原狀土層，該向外懸挑結構為了避免沉降裂縫而使得土建構造和基礎處理的代價大，可靠性遠不如本發明的內部簡支結構。因此，本發明不僅易于土建施工，結構安全性極大提升，而且整合后的造價明顯低于分散建造的造價，因而其優越性和實用性非常顯著。

二、節能型水質均化與水量調節耦合厭氧生化反應技術

該技術概括為：利用調節池自身較大的有效容積，在外部生化處理工段污泥重力回用的情況下，實現水質均化與水量調節功能，還在調節池內同步實現厭氧生化反應功能，一舉兩得，以此滿足小型污水處理縮短工藝流程、減少工藝環節中的構筑物或裝置、降低“麻雀雖小五臟俱全”的諸多泵機能耗、簡化運行管理的現實需要。

具體就是：來自外部生化處理工段的污泥，經重力排泥管34、第一排泥閥35和回用污泥管37進入?yún)捬跽{(diào)節池4，在第一攪拌器30和第二攪拌器31的攪拌作用下，在調節池4較大的容積空間內，借用上述防止沉淀淤積的攪拌器的攪拌動力，使得污水與活性污泥充分混合，通過混合、均質和調蓄，削平進水的高峰水量、低峰水量及不同時段不同濃度的水質，轉化成為出水較為均衡的平峰流量和均化水質，而且還在調節池4內同步進行厭氧生化反應，縮短或取代了后續生化處理的厭氧處理環節或容積裝置設備，經厭氧調節池4的調蓄處理和厭氧生化處理，整個污水處理系統出水水質的穩定達標得到強化和保障；而且不需要獨立付出或額外付出厭氧攪拌能耗，也無需專門設置厭氧污泥回用泵機設備，而是直接利用調節池內的進水提升潛污泵27，因此，本技術特別適合有調節池的小規模污水的脫氮除磷處理。

上述節能型厭氧調節技術應用到本發明綜合處理池的池型設計中，是從未有過、是獨樹一幟、是開創性的，其技術先進性是顯而易見的。

應用上述獨創的節能型水質均化與水量調節耦合厭氧生化反應技術，主要目的或優勢有以下兩個：一是縮短或取代外部生化處理工段的厭氧處理環節或容積裝置設備，以節省諸如集裝箱式、罐體式污水處理裝置的厭氧生化反應空間和厭氧污泥回用水泵，并縮短污水處理流程，簡化運行管理，降低能耗；二是充分利用地下式鋼筋混凝土水池的容積空間和攪拌設備，物盡其用，以進一步強化和保障整個污水處理系統出水水質穩定達標。故，該技術應用于有調節池的小規模污水脫氮除磷處理中，其優越性和實用性非常明顯。

三、用于小規模污水處理的剩余污泥濃縮及穩定化減量技術

該技術概括為：剩余污泥由布水管在所述濃縮儲泥池中部位置從水平方向多點布水，池內上清液從水面集水槽溢出，底部濃縮錐斗內的污泥進一步濃縮壓實，同時，在厭氧環境下污泥發生消化降解反應，既得到穩定化處理，污泥固體總量又得到減量處理，最后由污泥泵系統以較高的濃度和較少的體積排出。

必要性：小規模污水處理每日產生的剩余污泥干固體總量雖然不多，但日積月累就不是一個可以忽略的數字，況且，生物除磷的總磷(TP)必須通過剩余污泥排出系統，才能夠使得出水TP指標穩定達標，因此，外部生化處理工段含水率較高的剩余污泥，必須要經過濃縮和減量化處理，才能滿足污水處理持續穩定的生產要求。

具體的，所述外部生化處理工段的污泥，經重力排泥管34、第二排泥閥36、剩余污泥管38進入污泥濃縮儲泥池5，在該池的中部附近位置從水平方向以2點或4點形式布水，此時，濃縮儲泥池5水面層的上清液，從集水槽40溢出并穿越集水槽墻孔41，進入格柵渠3的上游方向的剩余污泥上清液(可能攜帶部分浮渣)，在電動細格柵機18的攔截作用下，進入?yún)捬跽{(diào)節池4再次進行新一輪的處理。而經過重力濃縮后的污泥逐漸沉降至濃縮錐斗39中，并被進一步重力擠壓密實，在2次排泥的間隙時間內，在池中厭氧環境下污泥中厭氧微生物發生消化降解反應，使得污泥既得到穩定化處理，污泥固體總量又得到減量處理，最后，濃縮減量并厭氧穩定化減量處理后的污泥，經濃縮儲泥池5的污泥泵系統42定期排出，其最終的處理處置由其他相關設備或方法進行無害化處理，例如，可將污泥輸送至外部的污泥脫水處理系統，或直接泵入槽車然后外運作為苗木花卉施肥處置等。

本技術與構造方法緊密結合了前兩項技術，特別是與第一項技術共壁緊鄰，又與第二項技術共用主體結構底板，避免了一般濃縮池或儲泥池的單獨設置，而本技術將重力濃縮、儲泥、厭氧穩定化減量、上清液直排就近排入調節池、土建施工的便捷性等多種功能和優勢特性，全都融于一體，尤其是充分發揮了兩大優勢——通過水池中上部的重力濃縮，來大幅度減少剩余污泥的含水率；通過水池中下部的儲泥，來厭氧消解剩余污泥的干固體總量；兩者同時作用的結果，就是極大地減少了后續外部相關的污泥脫水處理或污泥槽車外運工作量，因此，本技術發明顯著節省了污泥最終的處理處置成本。

綜上，本發明污水厭氧調節和污泥減量綜合處理池，通過率先應用局部雙層構造的污水預處理耦合調節技術、節能型水質均化與水量調節耦合厭氧生化反應技術、用于小規模污水處理的剩余污泥濃縮及穩定化減量技術，獲得了預處理、厭氧調節和污泥減量的綜合處理效果，不僅節省了占地和造價，節約了能耗，還簡化了日常運行管理和維修維護成本。

本發明在技術經濟兩大層面，具有以下五點最明顯的有益效果：

1、為小規模污水高標準低成本處理創造了優異條件

本發明污水厭氧調節和污泥減量綜合處理池的技術獨創且領先，該池用于污水的沉泥沉砂、隔油、細格柵攔渣、水質均化、水量調蓄、污水厭氧生化處理、污泥重力濃縮、污泥厭氧消解穩定化減量等預處理、中間處理和末端污泥處理，不僅處理效率高，運行能耗少，而且易于運行管理，土建池型方正，結構明晰易于施工，各項功能及指標無漏項無弱項，性能均衡，為小規模污水最終出水穩定達標創造了優異條件。

2、技術可靠性高：本發明池型不僅運行穩定可靠，還表現在技術原理、技術參數和構造細節各方面均十分可靠。本發明使用的專業術語規范，無隱秘難解的環節，無晦澀難懂的概念，更無故弄玄虛，內部構造一目了然，清晰明確，在技術路線規劃設計時，就已經充分考慮了如何避免淤積堵塞和便于檢修，且從理論深層次考慮如何預先消除潛在故障因素，因此，相比其他分立式污水預處理、中間處理和末端污泥處理等池型或裝置，本發明使用者只要正常使用即可做到無后顧之憂；

3、整體造價低，建造不復雜，性價比高：采用一體化的綜合處理池型設計建造，內部構造集約化和緊湊化，調節容積和厭氧生化反應容積最大化，地埋式的外部環境友好，且無特殊材料(全部為常規水處理器材)，通過細節構造和工藝設計已將發生故障和事故的可能性降至最低，因此，相比同樣功能而采用其他形式的池型或裝置而言，性價比優勢十分明顯；

4、日常運行成本低，經濟壓力低：

本發明污水厭氧調節和污泥減量綜合處理池，在小規模污水處理領域處于最低電耗、最低藥耗水平。原因是污水只有一次必須的、最基本的進水污水泵提升，而采用其他形式則需要至少二次提升，本發明盡量依靠重力(預置的水位差保障水往低處流、污泥采用重力濃縮)和攪拌器“一機二用”，與其他污水綜合處理池型或裝置相比，本發明將泵機設備已經降至最少，或者說效率已提升至最高。因此，在相同污水處理量和處理標準的情況下，本發明用電量最少，流程最簡練，環節最清晰，直接運行成本最低，水環境保護的經濟代價最低；

5、運行操作簡單，維修維護工作量小，維修(小修、大修)成本攤銷低：

對運行管理人員的專業技能要求低，稍加培訓即可上崗，不會因?yàn)檫^往綜合處理池或裝備操作復雜、對技能要求高而薪資又低導致人才難覓人才難留，或者干脆無人管理致使系統處于癱瘓狀態的情況出現。本發明的故障率低，且故障易于觀察，容易修復，無需特別專業的團隊操作維護即可，亦無昂貴的部件/組件需要頻繁更換，所采用的設備裝置均為水處理常規通用產品，不受專利價格因素制約�？傊�，本發明在運行過程中的人力資源成本、日常維修和/或?qū)�業維修的修理成本等單項成本和綜合成本，都是目前行業同類最低，因而最易于環境保護的可持續發展。

綜上所述，本發明污水厭氧調節和污泥減量綜合處理池，一次性建造成本(造價)最低，日常性各項運行成本包括人力和維修成本最低，也就是說，小規模污水的低成本建造和高效率處理，兩者得到了有效兼顧。因此，本發明的應用前景十分廣闊。

（發明人：劉賢斌）
