公布日：2022.11.11
申請日：2022.10.10
分類號：B01D29/68(2006.01)I;B01D36/02(2006.01)I;B01D36/04(2006.01)I
摘要
本申請涉及污水處理技術領域，是關于一種自動反沖洗污水處理設備及其控制系統，具體包括：污水處理箱體，污泥收集斗和反充氣管；該污泥收集斗的一端與該污水處理箱體的底部連通，另一端用于連通壓濾機的進液管道；該污水處理箱體包括有污水進入部和過濾處理部，該過濾處理部的內部設有過濾套袋管，該過濾套袋管的內部設有排水充氣管，且該排水充氣管的一端與該反充氣管連通，另一端與排水管道連通；該排水充氣管上設有排水通孔，且該排水通孔靠近該排水管道的一端。本申請?zhí)峁┑姆桨�，能夠實現對污水進行自動化過濾清潔處理和自動化分流污泥處理，還能夠對過濾套袋管進行自動清洗，同時節約了水資源和大大提高污水處理設備的使用壽命。
權利要求書
1.一種自動反沖洗污水處理設備，其特征在于，包括：污水處理箱體，污泥收集斗和用于充入氣體的反充氣管；所述污泥收集斗的一端與所述污水處理箱體的底部連通，另一端用于連通壓濾機的進液管道；所述污水處理箱體包括有污水進入部和過濾處理部，所述過濾處理部的內部設有過濾套袋管，所述過濾套袋管的內部設有排水充氣管，且所述排水充氣管的一端與所述反充氣管連通，另一端與排水管道連通；所述排水充氣管上設有排水通孔，且所述排水通孔靠近所述排水管道的一端。
2.根據權利要求1所述的一種自動反沖洗污水處理設備，其特征在于，所述過濾處理部內設置有N條引流導管和N條充氣導管，N條所述引流導管與N條所述充氣導管一對一對齊；其中，所述排水充氣管一端與所述引流導管連通，另一端與所述充氣導管連通，且所述排水充氣管的軸線垂直于所述污水處理箱體的底面，所述N為大于1的整數。
3.根據權利要求2所述的一種自動反沖洗污水處理設備，其特征在于，所述引流導管與所述充氣導管之間均勻設有M條所述排水充氣管，所述M為大于1的整數；M條所述排水充氣管的外側均套有所述過濾套袋管，且所述過濾套袋管的底部設置有密封蓋，所述過濾套袋管的頂部設有通風蓋。
4.根據權利要求2所述的一種自動反沖洗污水處理設備，其特征在于，所述反充氣管固定在所述污水處理箱體的頂部外側，所述排水管道固定在所述污水處理箱體的底部外側；所述引流導管與所述排水管道連通，所述充氣導管與所述反充氣管連通，且所述充氣導管與所述反充氣管的連通處設有脈沖閥。
5.根據權利要求2所述的一種自動反沖洗污水處理設備，其特征在于，所述污水進入部與所述過濾處理部之間設有隔離板，所述污水進入部的寬度小于所述過濾處理部的寬度；其中，所述隔離板的高度小于所述污水處理箱體的高度，且大于所述污水處理箱體高度的一半。
6.根據權利要求1所述的一種自動反沖洗污水處理設備，其特征在于，所述污水處理箱體內設置有水位檢測桿，所述水位檢測桿垂直于所述污水處理箱體的底面，且所述水位檢測桿上依次設有低位檢測頭、中位檢測頭和高位檢測頭，所述低位檢測頭固定在靠近所述污水處理箱體底面的一側，所述中位檢測頭位于所述低位檢測頭與所述高位檢測頭之間。
7.根據權利要求1所述的一種自動反沖洗污水處理設備，其特征在于，所述污水處理箱體的底部至少設有4個所述污泥收集斗，所述污泥收集斗為棱錐型收集斗，且所述污泥收集斗的底面與所述污水處理箱體的底部連通，所述污泥收集斗的頂面用于連通壓濾機；所述底面的面積大于所述頂面的面積。
8.根據權利要求1所述的一種自動反沖洗污水處理設備，其特征在于，所述過濾套袋管的頂部設有水位頂板，所述水位頂板與所述過濾處理部的開口適配，且所述水位頂板位于所述污水處理箱體的內部，所述過濾套袋管和所述排水充氣管均固定在所述水位頂板上。
9.根據權利要求1-8任一項所述的一種自動反沖洗污水處理設備，其特征在于，所述排水充氣管上設有對稱通孔，所述對稱通孔排列設置在所述排水充氣管的外壁上，且所述對稱通孔位于所述過濾套袋管的高度范圍內。
10.一種污水處理控制系統，其特征在于，包括：如權利要求1-8任一項所述的一種自動反沖洗污水處理設備和控制模塊，其中，脈沖閥、低位檢測頭、中位檢測頭和高位檢測頭均與所述控制模塊電連接；所述控制模塊根據所述低位檢測頭、所述中位檢測頭或所述高位檢測頭發出的電信號控制所述脈沖閥的開啟模式。
發明內容
為克服相關技術中存在的問題，本申請?zhí)峁┮环N自動反沖洗污水處理設備，能夠實現對污水進行自動化過濾清潔處理和自動化分流污泥處理，還能夠對過濾套袋管進行自動清洗，同時節約了水資源和大大提高污水處理設備的使用壽命。

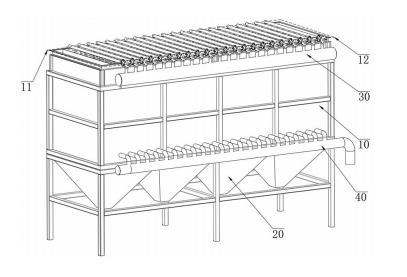

為實現上述目的，本申請第一方面提供一種自動反沖洗污水處理設備，包括：污水處理箱體，污泥收集斗和用于充入氣體的反充氣管；該污泥收集斗的一端與該污水處理箱體的底部連通，另一端用于連通壓濾機的進液管道；該污水處理箱體包括有污水進入部和過濾處理部，該過濾處理部的內部設有過濾套袋管，該過濾套袋管的內部設有排水充氣管，且該排水充氣管的一端與該反充氣管連通，另一端與排水管道連通；該排水充氣管上設有排水通孔，且該排水通孔靠近該排水管道的一端。
優選地，該過濾處理部內設置有N條引流導管和N條充氣導管，N條該引流導管與N條該充氣導管一對一對齊；其中，該排水充氣管一端與該引流導管連通，另一端與該充氣導管連通，且該排水充氣管的軸線垂直于該污水處理箱體的底面，該N為大于1的整數。
優選地，該引流導管與該充氣導管之間均勻設有M條該排水充氣管，該M為大于1的整數；M條該排水充氣管的外側均套有該過濾套袋管，且該過濾套袋管的底部設置有密封蓋，該過濾套袋管的頂部設有通風蓋。
優選地，該反充氣管固定在該污水處理箱體的頂部外側，該排水管道固定在該污水處理箱體的底部外側；該引流導管與該排水管道連通，該充氣導管與該反充氣管連通，且該充氣導管與該反充氣管的連通處設有脈沖閥。
優選地，該污水進入部與該過濾處理部之間設有隔離板，該污水進入部的寬度小于該過濾處理部的寬度；其中，該隔離板的高度小于該污水處理箱體的高度，且大于該污水處理箱體高度的一半。
優選地，該污水處理箱體內設置有水位檢測桿，該水位檢測桿垂直于該污水處理箱體的底面，且該水位檢測桿上依次設有低位檢測頭、中位檢測頭和高位檢測頭，該低位檢測頭固定在靠近該污水處理箱體底面的一側，該中位檢測頭位于該低位檢測頭與該高位檢測頭之間。
優選地，該污水處理箱體的底部至少設有4個該污泥收集斗，該污泥收集斗為棱錐型收集斗，且該污泥收集斗的底面與該污水處理箱體的底部連通，該污泥收集斗的頂面用于連通壓濾機；該底面的面積大于該頂面的面積。
優選地，該過濾套袋管的頂部設有水位頂板，該水位頂板與該過濾處理部的開口適配，且該水位頂板位于該污水處理箱體的內部，該過濾套袋管和該排水充氣管均固定在該水位頂板上。
優選地，該排水充氣管上設有對稱通孔，該對稱通孔排列設置在該排水充氣管的外壁上，且該對稱通孔位于該過濾套袋管的高度范圍內。
本申請第二方面提供一種污水處理控制系統，包括：如上述所述的一種自動反沖洗污水處理設備，控制模塊，其中，脈沖閥、低位檢測頭、中位檢測頭和高位檢測頭均與該控制模塊電連接；該控制模塊根據該低位檢測頭、該中位檢測頭或該高位檢測頭發出的電信號控制該脈沖閥的開啟模式。
本申請?zhí)峁┑募夹g方案可以包括以下有益效果：在本申請技術方案中，通過設置污水處理箱體、污泥收集斗和用于充入氣體的反充氣管，將污泥收集斗的一端與污水處理箱體的底部連通，將其另一端連通壓濾機的進液管道，再將污水處理箱體劃分為污水進入部和過濾處理部，并在過濾處理部內設置過濾套袋管，以及并在過濾套袋管的管內設置排水充氣管，通過將排水充氣管的一端與反充氣管連通，將其另一端與排水管道連通，并在排水充氣管靠近排水管道的一端設置排水通孔；讓污水從污水處理箱體的污水進入部流入時，污水中較為沉重的物質先落入到污泥收集斗內，再通過壓濾機對污泥及其他物質進行脫水分離，最后排出餅狀污泥；而隨著污水的一直流入，污水處理箱體中存儲中的污水，會通過過濾套袋管進行過濾后，過濾后的清水會通過排水通孔進入排水充氣管內，從而實現從排水管道內排出清水，實現對污水進行凈化處理；而當過濾套袋管長時間過濾污水后，過濾套袋管的外側被污泥封堵，進而影響過濾套袋管進行過濾凈化處理污水，本方案通過往反充氣管內充入氣體，使得排水充氣管內的氣壓增大，通過排水通孔增壓排出，然后氣體將封堵在過濾套袋管外側的物質進行增壓沖離（即利用了氣體的密封比污水的密度低的特點），從而實現對過濾套袋管的外側進行清潔，且使得封堵過濾套袋管的物質落下到污泥收集斗內，最后通過壓濾機對沖落的物質進行分離和排出；最終實現對污水進行自動化過濾清潔處理和自動化分流污泥處理，還能夠對過濾套袋管進行自動清洗，同時節約了水資源和大大提高污水處理設備的使用壽命。
（發明人：萬青松;劉澤英;梁嘉立）
