公布日：2022.11.01
申請日：2022.07.14
分類號：C02F9/04(2006.01)I;C02F101/18(2006.01)N;C02F101/22(2006.01)N;C02F103/16(2006.01)N
摘要
本發明公開一種反滲透回用電鍍廢水的工藝，該方法包括以下步驟：電鍍廢水原液預處理，將電鍍廢水原液區分為一般廢水、含氰廢水以及含鉻廢水并分別進行預處理；電鍍廢水原液處理，將分流后的電鍍廢水原液分別進行處理，處理后合并電鍍廢水原液并通入過濾裝置進行過濾，得到粗分離液；粗分離液分離濃水和清水，將粗分離液通入分離裝置，將粗分離液分離出濃水和清水；濃水分離清水和高濃度濃縮液，濃水通入反滲透膜裝置后得到清水和高濃度濃縮液；對高濃度濃縮液進行無害化處理。本發明采用將電鍍廢水中的不同污染物進行分別反應使污染物能夠無害化或重新回用到電鍍?nèi)芤褐�，提高了電鍍廢水的環境親和度以及重復利用率。
權利要求書
1.一種反滲透回用電鍍廢水的工藝，其特征在于，包括以下步驟：電鍍廢水原液預處理，將電鍍廢水原液區分為一般廢水、含氰廢水以及含鉻廢水并分別進行預處理；電鍍廢水原液處理，將分流后的電鍍廢水原液分別進行處理，處理后合并電鍍廢水原液并通入過濾裝置進行過濾，得到粗分離液；粗分離液分離濃水和清水，將粗分離液通入分離裝置，將粗分離液分離出濃水和清水；濃水分離清水和高濃度濃縮液，濃水通入反滲透膜裝置后得到清水和高濃度濃縮液；對高濃度濃縮液進行無害化處理。
2.如權利要求1所述的反滲透回用電鍍廢水的工藝，其特征在于，所述電鍍廢水原液預處理的步驟包括：一般廢水預處理，設置一般廢水預處理池，將所述一般廢水通入所述一般廢水預處理池中并初步除去重金屬離子；含氰廢水預處理，設置含氰廢水預處理池，將所述含氰廢水以及次氯酸鈉通入所述含氰廢水預處理池中，以除去氰以及重金屬離子；含鉻廢水預處理，設置含鉻廢水預處理池，將所述含鉻廢水、聚合氯化鋁以及聚丙烯酰胺通入所述含鉻廢水預處理池中，以除去鉻以及重金屬離子。
3.如權利要求2所述的反滲透回用電鍍廢水的工藝，其特征在于，所述一般廢水預處理的步驟包括：沉淀大顆粒沉降物，將電鍍廢水原液通入所述一般廢水預處理池，并加入化學沉淀單元，靜置等待大顆粒沉降物沉降于所述一般廢水預處理池的底部；施加活性炭，在所述一般廢水預處理池內設置第一活性炭塔組，通過所述第一活性炭塔組吸附重金屬離子；監測重金屬例子濃度，通過監測設備對經過處理后的一般廢水進行監測，當一般廢水的重金屬離子濃度降至100ppm以下時得到粗分離液，當一般廢水的重金屬離子濃度沒有降至100ppm以下時，則重復施加活性炭的步驟以沉淀所述一般廢水中的重金屬。
4.如權利要求2所述的反滲透回用電鍍廢水的工藝，其特征在于，所述含氰廢水預處理的步驟包括：除氰處理，于所述含氰廢水預處理池內進行除氰處理，得到除氰預處理液；沉淀大顆粒沉降物，得到所述除氰預處理液于所述含氰廢水預處理池設置化學沉淀單元并靜置，等待大顆粒沉降物沉降于所述含氰廢水預處理池的底部；施加活性炭，在所述含氰廢水預處理池內設置第二活性炭塔組，通過所述第二活性炭塔組對重金屬離子進行吸附；監測重金屬例子濃度，通過監測設備對經過處理后的所述除氰預處理液進行監測，當所述除氰預處理液的重金屬離子濃度降至100ppm以下時得到粗分離液，當所述除氰預處理液的重金屬離子濃度沒有降至100ppm以下時，則重復施加活性炭的步驟沉淀所述除氰預處理液中的重金屬；通入所述一般廢水預處理池，將符合標準的所述除氰預處理液通入所述一般廢水預處理池。
5.如權利要求2所述的反滲透回用電鍍廢水的工藝，其特征在于，所述含鉻廢水進行預處理的步驟包括：除鉻處理，于所述含鉻廢水預處理池內進行初步除鉻處理，得到除鉻預處理液；沉淀大顆粒沉降物，得到所述除鉻預處理液于所述含鉻廢水預處理池設置化學沉淀單元并靜置，等待大顆粒沉降物沉降于所述含鉻廢水預處理池的底部；施加活性炭，在所述含鉻廢水預處理池內設置第三活性炭塔組，通過所述第三活性炭塔組吸附重金屬離子；監測重金屬例子濃度，通過監測設備對經過處理后的所述除鉻預處理液進行監測，當所述除鉻預處理液的重金屬離子濃度降至100ppm以下時得到粗分離液，當所述除鉻預處理液的重金屬離子濃度沒有降至100ppm以下時，則重復施加活性炭的步驟沉淀所述除鉻預處理液中的重金屬；通入所述一般廢水預處理池，將符合標準的所述除鉻預處理液通入所述一般廢水預處理池。
6.如權利要求1所述的反滲透回用電鍍廢水的工藝，其特征在于，所述粗分離液分離濃水和清水的步驟包括：除銅錫鋅鎘處理，設置銅錫鋅鎘反應池，將所述粗分離液通入所述銅錫鋅鎘反應池中并加入螯合劑使得所述粗分離液中除去銅錫鋅鎘；除鎳處理，設置除鎳池，將所述粗分離液通入所述除鎳池并除去所述粗分離液中的鎳；脫鹽處理，經過除銅錫鋅鎘處理以及除鎳處理后的所述粗分離液進行脫鹽處理，并分離所述粗分離液得到濃水和清水。
7.如權利要求6所述的反滲透回用電鍍廢水的工藝，其特征在于，所述除鎳處理的步驟包括：氧化破絡，調節溶液的pH到中性，于所述除鎳池中加入次氯酸鈉溶液，使得所述粗分離液中的鎳配合物轉變?yōu)橛坞x的鎳離子；初次沉淀，于所述除鎳池中對所述粗分離液分散加入分析純，使得游離態的鎳離子生成氫氧化鎳；二次沉淀，于所述除鎳池中對所述粗分離液分散加入具有磷酸根離子的鹽，去除所述粗分離液中殘余的鎳離子；水質分析，采用丁二酮肟分光光度法對所述粗分離液中的鎳含量進行分析，若水質達標則送往下一步，若水質不達標則再次進行二次沉淀步驟。
8.如權利要求1所述的反滲透回用電鍍廢水的工藝，其特征在于，所述濃水分離清水和高濃度濃縮液的步驟包括：調節濃水ph值，將所述濃水通入調節池，通過加堿處理或加酸處理將所述濃水調整至中性；將所述濃水通入納濾膜系統，通過所述納濾膜將所述濃水中的大分子以及二價離子進行截留；通過反滲透膜裝置，將通過所述納濾膜系統后的所述濃水通入反滲透膜裝置，對所述濃水進行濃縮處理并得到清水和高濃度濃縮液；檢驗水質，對所述清水進行水質分析，若達標則將所述清水回用于電鍍?nèi)芤汉?或所述反滲透回用電鍍廢水的工藝中需要使用清水的步驟，若不達標則重復進行通過反滲透膜裝置的步驟。
9.如權利要求1所述的反滲透回用電鍍廢水的工藝，其特征在于，所述對高濃度濃縮液進行無害化處理的步驟包括：沖洗反滲透膜，將分離得到的清水用以清洗所述反滲透膜裝置并收集其清理后所得到的清洗液；合并入高濃度濃縮液，將所述清洗液合并入所述濃水，得到綜合分離液；干燥得到底泥，設置將所述綜合分離液通入密閉干燥裝置，通過所述密閉干燥裝置對所述綜合分離液進行干燥，得到底泥并收集冷凝水；底泥無害化處理。
10.如權利要求9所述的反滲透回用電鍍廢水的工藝，其特征在于，所述干泥無害化處理的步驟包括：將底泥再度干燥并粉碎得到干泥；干泥用作再生冶煉材料和/或制作建材。
發明內容
本發明的主要目的是提供一種反滲透回用電鍍廢水的工藝，旨在電鍍廢水中重金屬污染物無法除凈的問題。

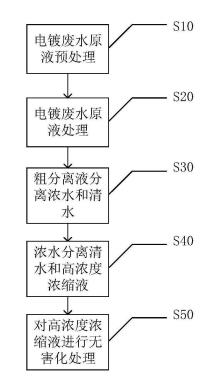

為實現上述目的，本發明提出的反滲透回用電鍍廢水的工藝，該反滲透回用電鍍廢水的工藝包括：
電鍍廢水原液預處理，將電鍍廢水原液區分為一般廢水、含氰廢水以及含鉻廢水并分別進行預處理；
電鍍廢水原液處理，將分流后的電鍍廢水原液分別進行處理，處理后合并電鍍廢水原液并通入過濾裝置進行過濾，得到粗分離液；
粗分離液分離濃水和清水，將粗分離液通入分離裝置，將粗分離液分離出濃水和清水；
濃水分離清水和高濃度濃縮液，濃水通入反滲透膜裝置后得到清水和高濃度濃縮液；
對高濃度濃縮液進行無害化處。
優選地，所述電鍍廢水原液預處理的步驟包括：
一般廢水預處理，設置一般廢水預處理池，將所述一般廢水通入所述一般廢水預處理池中并初步除去重金屬離子；
含氰廢水預處理，設置含氰廢水預處理池，將所述含氰廢水以及次氯酸鈉通入所述含氰廢水預處理池中，以除去氰以及重金屬離子；
含鉻廢水預處理，設置含鉻廢水預處理池，將所述含鉻廢水、聚合氯化鋁以及聚丙烯酰胺通入所述含鉻廢水預處理池中，以除去鉻以及重金屬離子。
優選地，所述一般廢水預處理的步驟包括：
沉淀大顆粒沉降物，將電鍍廢水原液通入所述一般廢水預處理池，并加入化學沉淀單元，靜置等待大顆粒沉降物沉降于所述一般廢水預處理池的底部；
施加活性炭，在所述一般廢水預處理池內設置第一活性炭塔組，通過所述第一活性炭塔組吸附重金屬離子；
監測重金屬例子濃度，通過監測設備對經過處理后的一般廢水進行監測，當一般廢水的重金屬離子濃度降至100ppm以下時得到粗分離液，當一般廢水的重金屬離子濃度沒有降至100ppm以下時，則重復施加活性炭的步驟以沉淀所述一般廢水中的重金屬。
優選地，所述含氰廢水預處理的步驟包括：
除氰處理，于所述含氰廢水預處理池內進行除氰處理，得到除氰預處理液；
沉淀大顆粒沉降物，得到所述除氰預處理液于所述含氰廢水預處理池設置化學沉淀單元并靜置，等待大顆粒沉降物沉降于所述含氰廢水預處理池的底部；
施加活性炭，在所述含氰廢水預處理池內設置第二活性炭塔組，通過所述第二活性炭塔組對重金屬離子進行吸附；
監測重金屬例子濃度，通過監測設備對經過處理后的所述除氰預處理液進行監測，當所述除氰預處理液的重金屬離子濃度降至100ppm以下時得到粗分離液，當所述除氰預處理液的重金屬離子濃度沒有降至100ppm以下時，則重復施加活性炭的步驟沉淀所述除氰預處理液中的重金屬；
通入所述一般廢水預處理池，將符合標準的所述除氰預處理液通入所述一般廢水預處理池。
優選地，所述含鉻廢水進行預處理的步驟包括：
除鉻處理，于所述含鉻廢水預處理池內進行初步除鉻處理，得到除鉻預處理液；
沉淀大顆粒沉降物，得到所述除鉻預處理液于所述含鉻廢水預處理池設置化學沉淀單元并靜置，等待大顆粒沉降物沉降于所述含鉻廢水預處理池的底部；
施加活性炭，在所述含鉻廢水預處理池內設置第三活性炭塔組，通過所述第三活性炭塔組吸附重金屬離子；
監測重金屬例子濃度，通過監測設備對經過處理后的所述除鉻預處理液進行監測，當所述除鉻預處理液的重金屬離子濃度降至100ppm以下時得到粗分離液，當所述除鉻預處理液的重金屬離子濃度沒有降至100ppm以下時，則重復施加活性炭的步驟沉淀所述除鉻預處理液中的重金屬；
通入所述一般廢水預處理池，將符合標準的所述除鉻預處理液通入所述一般廢水預處理池。
優選地，所述粗分離液分離濃水和清水的步驟包括：
除銅錫鋅鎘處理，設置銅錫鋅鎘反應池，將所述粗分離液通入所述銅錫鋅鎘反應池中并加入螯合劑使得所述粗分離液中除去銅錫鋅鎘；
除鎳處理，設置除鎳池，將所述粗分離液通入所述除鎳池并除去所述粗分離液中的鎳；
脫鹽處理，經過除銅錫鋅鎘處理以及除鎳處理后的所述粗分離液進行脫鹽處理，并分離所述粗分離液得到濃水和清水。
優選地，所述除鎳處理的步驟包括：
氧化破絡，調節溶液的pH到中性，于所述除鎳池中加入次氯酸鈉溶液，使得所述粗分離液中的鎳配合物轉變?yōu)橛坞x的鎳離子；
初次沉淀，于所述除鎳池中對所述粗分離液分散加入分析純，使得游離態的鎳離子生成氫氧化鎳；
二次沉淀，于所述除鎳池中對所述粗分離液分散加入具有磷酸根離子的鹽，去除所述粗分離液中殘余的鎳離子；
水質分析，采用丁二酮肟分光光度法對所述粗分離液中的鎳含量進行分析，若水質達標則送往下一步，若水質不達標則再次進行二次沉淀步驟。
優選地，所述濃水分離清水和高濃度濃縮液的步驟包括：
調節濃水ph值，將所述濃水通入調節池，通過加堿處理或加酸處理將所述濃水調整至中性；
將所述濃水通入納濾膜系統，通過所述納濾膜將所述濃水中的大分子以及二價離子進行截留；
通過反滲透膜裝置，將通過所述納濾膜系統后的所述濃水通入反滲透膜裝置，對所述濃水進行濃縮處理并得到清水和高濃度濃縮液；
檢驗水質，對所述清水進行水質分析，若達標則將所述清水回用于電鍍?nèi)芤汉?或所述反滲透回用電鍍廢水的工藝中需要使用清水的步驟，若不達標則重復進行通過反滲透膜裝置的步驟。
優選地，所述對高濃度濃縮液進行無害化處理的步驟包括：
沖洗反滲透膜，將分離得到的清水用以清洗所述反滲透膜裝置并收集其清理后所得到的清洗液；
合并入高濃度濃縮液，將所述清洗液合并入所述濃水，得到綜合分離液；
干燥得到底泥，設置將所述綜合分離液通入密閉干燥裝置，通過所述密閉干燥裝置對所述綜合分離液進行干燥，得到底泥并收集冷凝水；
底泥無害化處理。
優選地，所述干泥無害化處理的步驟包括：
將底泥再度干燥并粉碎得到干泥；
干泥用作再生冶煉材料和/或制作建材。
本發明通過對電鍍廢水原液進行預處理，將電鍍廢水原液區分為一般廢水、含氰廢水以及含鉻廢水并分別進行預處理，再之后將一般廢水、含氰廢水以及含鉻廢水合并為綜合廢水過濾分出濃水和清水，最后再對綜合廢水進行濃縮、分離、過濾形成底泥和清水，再對底泥進行無害化處理，使其能夠變廢為寶。本發明對電鍍廢水能夠經分類處理并耦合反滲透膜裝置實現了電鍍綜合廢水的回用和零排放，通過對電鍍廢水原液的最終產物的資源化利用，減少了化學藥劑的使用及化學污泥的產生，有效的對電鍍廢水中重金屬和廢酸進行資源再利用，更降低了進入反滲透膜裝置的廢水含鹽量，大大的提高了電鍍廢水的回收率和反滲透膜裝置的運行穩定性。
（發明人：劉召娣）
