公布日：2022.11.01

申請日：2022.08.23

分類號：C02F9/04(2006.01)I

摘要

本發明涉及一種醫藥廢水軟化除硬單元、處理系統及處理方法，其中，軟化除硬單元包括預混池、沉淀池和管式超濾裝置；預混池內儲存有除硬劑，進水口能夠與一級反滲透處理單元連通，能夠接收來自一級反滲透處理單元的一級濃縮廢水，并使一級濃縮廢水與除硬劑混合形成預混溶液；沉淀池內儲存有PH調節劑A，進水口與預混池的出水口連通，能夠接收來自預混池的預混溶液，并調節預混溶液的PH值，以在沉淀池內生成沉淀物和一級渾濁液；管式超濾裝置的進水口與沉淀池的出水口連通，能夠接收來自沉淀池的一級渾濁液，并將一級渾濁液分離成二級渾濁液和三級渾濁液，出水口能夠與二級反滲透處理單元連通，向二級反滲透處理單元輸送三級渾濁液。

權利要求書

1.一種醫藥廢水軟化除硬單元，其特征在于，包括：預混池、沉淀池和管式超濾裝置；所述預混池內儲存有除硬劑，進水口能夠與一級反滲透處理單元連通，能夠接收來自所述一級反滲透處理單元的一級濃縮廢水，并使所述一級濃縮廢水與所述除硬劑混合形成預混溶液；所述沉淀池內儲存有PH調節劑A，進水口與所述預混池的出水口連通，能夠接收來自所述預混池的所述預混溶液，并調節所述預混溶液的PH值，以在所述沉淀池內生成沉淀物和一級渾濁液；所述管式超濾裝置的進水口與所述沉淀池的出水口連通，能夠接收來自所述沉淀池的所述一級渾濁液，并將所述一級渾濁液分離成二級渾濁液和三級渾濁液，出水口能夠與二級反滲透處理單元連通，向所述二級反滲透處理單元輸送所述三級渾濁液。

2.根據權利要求1所述的醫藥廢水軟化除硬單元，其特征在于，所述PH調節劑A為氫氧化鈉；所述除硬劑為鈣鹽和鎂鹽。

3.根據權利要求1所述的醫藥廢水軟化除硬單元，其特征在于，所述管式超濾裝置為圓筒結構，內部穿設有多根過濾管芯；每根所述過濾管芯包括內支撐筒和外過濾筒；所述外過濾筒的內壁與所述內支撐筒的外壁緊密貼合。

4.根據權利要求3所述的醫藥廢水軟化除硬單元，其特征在于，所述外過濾筒的材質為聚偏氟乙烯；所述內支撐筒的材質為無紡布。

5.根據權利要求1至4任一項所述的醫藥廢水軟化除硬單元，其特征在于，所述管式超濾裝置設有一個進水口和兩個出水口；還包括污泥沉降池和產水池；所述污泥沉降池設有兩個進水口和兩個出水口；所述污泥沉降池的其中一個進水口與所述沉淀池的出水口連通，能夠接收來自所述沉淀池的所述一級渾濁液，另一個進水口與所述管式超濾裝置的其中一出水口連通，能夠接收來自所述管式超濾裝置的所述二級渾濁液，其中一個出水口與所述管式超濾裝置的進水口連通，另一個出水口能夠與污泥處理系統連通；所述產水池內儲存有PH調節劑B，進水口與所述管式超濾裝置的另一個出水口連通，能夠接收來自所述管式超濾裝置的所述三級渾濁液，出水口能夠與所述二級反滲透處理單元連通。

6.根據權利要求5所述的醫藥廢水軟化除硬單元，其特征在于，所述PH調節劑B為鹽酸。

7.一種醫藥廢水處理系統，其特征在于，包括一級反滲透處理單元、二級反滲透處理單元和權利要求1至6任一項所述的醫藥廢水軟化除硬單元；所述一級反滲透處理單元的出水口與所述預混池的進水口連通；所述二級反滲透處理單元的進水口與所述管式超濾裝置的出水口連通。

8.根據權利要求7所述的醫藥廢水軟化除硬單元，其特征在于，所述一級反滲透處理單元包括管網式反滲透裝置；所述二級反滲透處理單元包括碟管式反滲透裝置。

9.一種醫藥廢水處理方法，其特征在于，包括以下步驟：使用一級反滲透處理單元對原始醫藥廢水進行處理，以將所述原始醫藥廢水分離成一級濃縮廢水和凈水；向預混池內持續加入除硬劑和所述一級濃縮廢水，以在所述預混池內生成預混溶液；向沉淀池內持續加入所述預混溶液和PH調節劑A，以在所述沉淀池內生成沉淀物和一級渾濁液；使用管式超濾裝置對所述一級渾濁液進行處理，以將所述一級渾濁液分離成二級渾濁液和三級渾濁液；向產水池內持續加入所述三級渾濁液和PH調節劑B，以將所述三級渾濁液調節成弱酸性溶液；使用二級反滲透處理單元對所述弱酸性溶液進行處理，以將所述弱酸性溶液分離成二級濃縮廢水和所述凈水。

10.根據權利要求9所述的醫藥廢水處理方法，其特征在于，還包括以下步驟：在所述使用一級反滲透處理單元對原始醫藥廢水進行處理之前，向所述原始醫藥廢水中加入阻垢劑；在所述使用二級反滲透處理單元對所述弱酸性溶液進行處理之前，向所述弱酸性溶液內加入所述阻垢劑。

發明內容

為解決醫藥廢水中富含易引起結垢的物質和離子，致使二級反滲透處理單元內的結垢情況異常嚴重的問題，本發明提供一種醫藥廢水軟化除硬單元、處理系統及處理方法。

為實現本發明目的提供的一種醫藥廢水軟化除硬單元，包括預混池、沉淀池和管式超濾裝置；

預混池內儲存有除硬劑，進水口能夠與一級反滲透處理單元連通，能夠接收來自一級反滲透處理單元的一級濃縮廢水，并使一級濃縮廢水與除硬劑混合形成預混溶液；

沉淀池內儲存有PH調節劑A，進水口與預混池的出水口連通，能夠接收來自預混池的預混溶液，并調節預混溶液的PH值，以在沉淀池內生成沉淀物和一級渾濁液；

管式超濾裝置的進水口與沉淀池的出水口連通，能夠接收來自沉淀池的一級渾濁液，并將一級渾濁液分離成二級渾濁液和三級渾濁液，出水口能夠與二級反滲透處理單元連通，向二級反滲透處理單元輸送三級渾濁液。

在其中一些具體實施例中，PH調節劑A為氫氧化鈉；除硬劑為鈣鹽和鎂鹽。

在其中一些具體實施例中，管式超濾裝置為圓筒結構，內部穿設有多根過濾管芯；

每根過濾管芯包括內支撐筒和外過濾筒；

外過濾筒的內壁與內支撐筒的外壁緊密貼合。

在其中一些具體實施例中，外過濾筒的材質為聚偏氟乙烯；

內支撐筒的材質為無紡布。

在其中一些具體實施例中，管式超濾裝置設有一個進水口和兩個出水口；

還包括污泥沉降池和產水池；

污泥沉降池設有兩個進水口和兩個出水口；

污泥沉降池的其中一個進水口與沉淀池的出水口連通，能夠接收來自沉淀池的一級渾濁液，另一個進水口與管式超濾裝置的其中一出水口連通，能夠接收來自管式超濾裝置的二級渾濁液，其中一個出水口與管式超濾裝置的進水口連通，另一個出水口能夠與污泥處理系統連通；

產水池內儲存有PH調節劑B，進水口與管式超濾裝置的另一個出水口連通，能夠接收來自管式超濾裝置的三級渾濁液，出水口能夠與二級反滲透處理單元連通。

在其中一些具體實施例中，PH調節劑B為鹽酸。

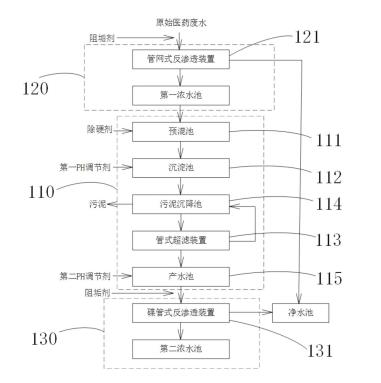

基于同一構思的一種醫藥廢水處理系統，包括一級反滲透處理單元、二級反滲透處理單元和上述任一具體實施例提供的醫藥廢水軟化除硬單元；

一級反滲透處理單元的出水口與預混池的進水口連通；

二級反滲透處理單元的進水口與管式超濾裝置的出水口連通。

在其中一些具體實施例中，一級反滲透處理單元包括管網式反滲透裝置；

二級反滲透處理單元包括碟管式反滲透裝置。

基于同一構思的一種醫藥廢水處理方法，包括以下步驟：

使用一級反滲透處理單元對原始醫藥廢水進行處理，以將原始醫藥廢水分離成一級濃縮廢水和凈水；

向預混池內持續加入除硬劑和一級濃縮廢水，以在預混池內生成預混溶液；

向沉淀池內持續加入預混溶液和PH調節劑A，以在沉淀池內生成沉淀物和一級渾濁液；

使用管式超濾裝置對一級渾濁液進行處理，以將一級渾濁液分離成二級渾濁液和三級渾濁液；

向產水池內持續加入三級渾濁液和PH調節劑B，以將三級渾濁液調節成弱酸性溶液；

使用二級反滲透處理單元對弱酸性溶液進行處理，以將弱酸性溶液分離成二級濃縮廢水和凈水。

在其中一些具體實施例中，還包括以下步驟：

在使用一級反滲透處理單元對原始醫藥廢水進行處理之前，向原始醫藥廢水中加入阻垢劑；

在使用二級反滲透處理單元對弱酸性溶液進行處理之前，向弱酸性溶液內加入阻垢劑。

本發明具有以下有益效果：本發明的醫藥廢水軟化除硬單元通過設置預混池，預混池提供了除硬劑和一級濃縮廢水進行混合的場所。沉淀池提供了調節預混溶液PH值，以及易引起結垢的物質和離子的沉淀場所。管式超濾裝置能夠?qū)碜猿恋沓氐囊患墱啙嵋哼M行固液分離，以將一級渾濁液分離成二級渾濁液和三級渾濁液。而且，先添加除硬劑，再通過調節PH的形式，相對于先調節PH值，再添加除硬劑的形式，對一級濃縮廢水中鈣離子、鎂離子、氟離子、二氧化硅以及磷酸根離子的去除效果更佳。整體上，預混池和沉淀池相配合，使得鈣離子、鎂離子、氟離子、二氧化硅以及磷酸根離子先進行自然沉降，自然沉降完以后，再通過管式超濾裝置進行強制沉降，如此，流向二級反滲透處理單元的一級濃縮廢水中的鈣離子、鎂離子、氟離子、二氧化硅以及磷酸根離子的含量大大降低，有效地改善了二級反滲透處理單元的工況，延長了二級反滲透處理單元穩定工作的周期。

（發明人：曹鍵;趙恩濤;董艷強;劉小見;劉斌;于鯤;郭同豹;宋燕清;孫仕杰;金磊;張勇�。�
