公布日：2022.11.01
申請日：2022.08.31
分類號：C02F9/02(2006.01)I;C02F103/20(2006.01)N
摘要
本發明公開了一種畜禽養殖廢水過濾分離方法及系統，本發明提出的畜禽養殖廢水過濾分離方法能夠?qū)τ行?duì)養殖廢水的進行凈化過濾；具體工作原理為：先將養殖廢水經過預處理后引入第一罐；然后在第二泵的作用下，養殖廢水充滿于第一主管、第二主管和各第一陶瓷膜管組，在第一泵的作用下，養殖廢水在第一主管、第二主管和各第一陶瓷膜管組之間循環流動，并通過第一陶瓷膜管組的過濾作用進行凈化過濾，第二罐中為初步凈化后的清水，已經濾除了顆粒較大的固體懸浮物、有機物、微生物和病菌等；然后通過第二過濾設備對第二罐中初步過濾后的清水進行精密過濾，以進一步提升對于養殖廢水的凈化過濾效果。
權利要求書
1.一種畜禽養殖廢水過濾分離方法，其特征在于，應用于畜禽養殖廢水過濾分離系統；所述系統包括第一過濾設備和第二過濾設備；所述第一過濾設備包括第一罐、第二罐、第一陶瓷膜管組、第一主管、第二主管、第一泵、第二泵、第一進管和第一出管；所述第一罐用于儲存經過預處理后的養殖廢水；所述第一陶瓷膜管組的數量為多個；所述第一陶瓷膜管組包括第一陶瓷膜管過濾器和第二陶瓷膜管過濾器；第一陶瓷膜管過濾器的進水口連通于所述第一主管；第一陶瓷膜管過濾器的出水口連通于第二陶瓷膜管過濾器的進水口；第二陶瓷膜管過濾器的出水口連通于所述第二主管；所述第一泵的進口端連通于所述第一主管；所述第一泵的出口端連通于所述第二主管；所述第一進管的一端連通于所述第一主管；所述第一進管的另一端連通于所述第一罐；所述第一進管設置有所述第二泵；各所述第一陶瓷膜管過濾器的濾出口均連通于第一集水管；各所述第二陶瓷膜管過濾器的濾出口均連通于第二集水管；所述第一集水管和所述第二集水管均連通于所述第一出管的一端；所述第一出管的另一端連通于所述第二罐；所述方法，包括：?jiǎn)?dòng)所述第二泵，以使預處理后的養殖廢水通過所述第一進管進入所述第一主管，并充滿于所述第一主管、所述第二主管和各所述第一陶瓷膜管組；啟動所述第一泵，以使養殖廢水在所述第一主管、所述第二主管和各所述第一陶瓷膜管組之間循環流動，并通過所述第一陶瓷膜管組進行凈化過濾；開啟所述第一出管，在養殖廢水的循環流動過程中通過所述第一出管排出經所述第一陶瓷膜管組過濾后的清水；將所述第一出管排出的過濾后的清水存入所述第二罐；通過所述第二過濾設備對所述第二罐中的清水進行精密過濾。
2.根據權利要求1所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述第一過濾設備還包括第三罐和第二出管；所述第二出管的一端與所述第一主管連通；所述第二出管的另一端連通于所述第三罐；所述方法，還包括：通過所述第二出管排出經所述第一陶瓷膜管組過濾后剩下的廢水；通過所述第三罐儲存經所述第一陶瓷膜管組過濾后剩下的廢水。
3.根據權利要求2所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述第一過濾設備還包括第四罐、第二進管、第三出管和第四出管；所述第四罐用于儲存清洗用清水；所述第二進管的一端連通于所述第四罐；所述第二進管的另一端連通于所述第一進管，且所述第二進管與所述第一進管的連通點位于所述第一泵的進水側；所述第三出管連通于所述第一出管；所述第四出管連通于所述第二出管；所述方法，還包括：將所述第一主管、所述第二主管和各所述第一陶瓷膜管組中的養殖廢水完全排出；開啟所述第二進管，并關閉所述第一罐和所述第一進管之間的連通，以使清水進入所述第一進管，并最終充滿于所述第一主管、所述第二主管和各所述第一陶瓷膜管組；啟動所述第二泵，以使清水沖刷并疏通所述第一陶瓷膜管組的濾孔；通過所述第三出管排出清洗用清水沖刷所述第一陶瓷膜管組后的過濾液；通過所述第四出管排出清洗用清水沖刷所述第一陶瓷膜管組后剩下的廢液。
4.根據權利要求3所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述第一進管設置有第一電磁閥；所述第二進管和所述第一進管的連通點位于所述第一電磁閥和所述第一泵之間；所述第二進管設置有第二電磁閥。
5.根據權利要求4所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述第一出管設置有第一電磁流量計；所述第一出管設置有第三電磁閥；所述第三出管設置有第四電磁閥；所述第三出管和所述第一出管的連通點位于所述第一電磁流量計和所述第三電磁閥之間。
6.根據權利要求2所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述第二過濾設備包括第四進管、匯集管、第五出管、保安過濾器、納濾膜管組、進水泵、連通管、進水管和第六出管；所述第四進管的一端連通于所述第二罐；所述第四進管的另一端連通于所述保安過濾器的進口端；所述進水泵設置于所述第四進管；所述保安過濾器的出口端連通有所述連通管；所述連通管連通于所述進水管；所述進水管連通于納濾膜管組的進水口；所述匯集管連通于所述納濾膜管組的濾出口；所述第五出管連通于所述匯集管；所述第六出管連通于所述納濾膜管組的出水口；所述通過所述第二過濾設備對所述第二罐中的清水進行精密過濾，包括：?jiǎn)?dòng)進水泵，以使所述第二罐中的清水通過第四進管進入保安過濾器進行過濾；保安過濾器過濾后的清水通過連通管和進水管進入納濾膜管組進行再次過濾；將通過納濾膜管組過濾后的清水匯集于匯集管，并通過第五出管排出；將通過納濾膜管組過濾后的濾渣液通過第六出管排出。
7.根據權利要求6所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述第二過濾設備還包括第五罐；所述第五出管和所述第五罐連通；所述第六出管和所述第三罐連通；所述方法，還包括：通過所述第五罐儲存通過納濾膜管組過濾后的清水；通過所述第三罐儲存通過納濾膜管組過濾后的濾渣液。
8.根據權利要求7所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述納濾膜管組包括第一納濾膜管過濾器、第二納濾膜管過濾器、第三納濾膜管過濾器和第四納濾膜管過濾器；所述進水管連通于所述第一納濾膜管過濾器的進水口；所述第一納濾膜管過濾器的出水口連通于所述第二納濾膜管過濾器的進水口；所述第二納濾膜管過濾器的出水口連通于所述第三納濾膜管過濾器的進水口；所述第三納濾膜管過濾器的出水口連通于所述第四納濾膜管過濾器的進水口；所述第四納濾膜管過濾器的出水口連通于所述第六出管。
9.根據權利要求8所述的一種畜禽養殖廢水過濾分離方法，其特征在于，所述第一納濾膜管過濾器的濾出口、所述第二納濾膜管過濾器的濾出口、所述第三納濾膜管過濾器的濾出口和所述第四納濾膜管過濾器的濾出口均連通于所述匯集管。
10.一種畜禽養殖廢水過濾分離系統，其特征在于，應用于如權利要求1 9中任一項所述的畜禽養殖廢水過濾分離方法；所述系統包括第一過濾設備和第二過濾設備；所述第一過濾設備包括第一罐、第二罐、第一陶瓷膜管組、第一主管、第二主管、第一泵、第二泵、第一進管和第一出管；所述第一罐用于儲存經過預處理后的養殖廢水；所述第一陶瓷膜管組的數量為多個；所述第一陶瓷膜管組包括第一陶瓷膜管過濾器和第二陶瓷膜管過濾器；第一陶瓷膜管過濾器的進水口連通于所述第一主管；第一陶瓷膜管過濾器的出水口連通于第二陶瓷膜管過濾器的進水口；第二陶瓷膜管過濾器的出水口連通于所述第二主管；所述第一泵的進口端連通于所述第一主管；所述第一泵的出口端連通于所述第二主管；所述第一進管的一端連通于所述第一主管；所述第一進管的另一端連通于所述第一罐；所述第一進管設置有所述第二泵；各所述第一陶瓷膜管過濾器的濾出口均連通于第一集水管；各所述第二陶瓷膜管過濾器的濾出口均連通于第二集水管；所述第一集水管和所述第二集水管均連通于所述第一出管的一端；所述第一出管的另一端連通于所述第二罐。
發明內容
本發明的主要目的是提供一種畜禽養殖廢水過濾分離方法及系統，旨在解決傳統的用于畜禽養殖廢水處理的設備的凈化過濾效果有待提升的問題。
本發明提出的技術方案為：
一種畜禽養殖廢水過濾分離方法，應用于畜禽養殖廢水過濾分離系統；所述系統包括第一過濾設備和第二過濾設備；所述第一過濾設備包括第一罐、第二罐、第一陶瓷膜管組、第一主管、第二主管、第一泵、第二泵、第一進管和第一出管；所述第一罐用于儲存經過預處理后的養殖廢水；所述第一陶瓷膜管組的數量為多個；所述第一陶瓷膜管組包括第一陶瓷膜管過濾器和第二陶瓷膜管過濾器；第一陶瓷膜管過濾器的進水口連通于所述第一主管；第一陶瓷膜管過濾器的出水口連通于第二陶瓷膜管過濾器的進水口；第二陶瓷膜管過濾器的出水口連通于所述第二主管；所述第一泵的進口端連通于所述第一主管；所述第一泵的出口端連通于所述第二主管；所述第一進管的一端連通于所述第一主管；所述第一進管的另一端連通于所述第一罐；所述第一進管設置有所述第二泵；各所述第一陶瓷膜管過濾器的濾出口均連通于第一集水管；各所述第二陶瓷膜管過濾器的濾出口均連通于第二集水管；所述第一集水管和所述第二集水管均連通于所述第一出管的一端；所述第一出管的另一端連通于所述第二罐；所述方法，包括：

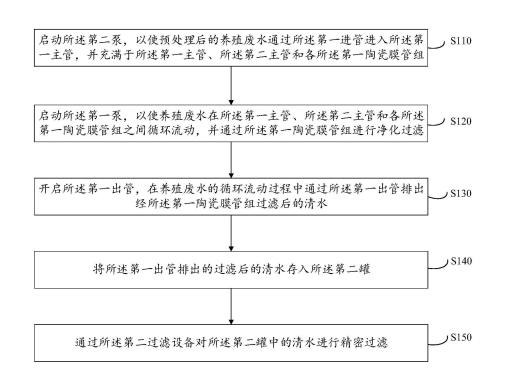

啟動所述第二泵，以使預處理后的養殖廢水通過所述第一進管進入所述第一主管，并充滿于所述第一主管、所述第二主管和各所述第一陶瓷膜管組；
啟動所述第一泵，以使養殖廢水在所述第一主管、所述第二主管和各所述第一陶瓷膜管組之間循環流動，并通過所述第一陶瓷膜管組進行凈化過濾；
開啟所述第一出管，在養殖廢水的循環流動過程中通過所述第一出管排出經所述第一陶瓷膜管組過濾后的清水；
將所述第一出管排出的過濾后的清水存入所述第二罐；
通過所述第二過濾設備對所述第二罐中的清水進行精密過濾。
優選的，所述第一過濾設備還包括第三罐和第二出管；所述第二出管的一端與所述第一主管連通；所述第二出管的另一端連通于所述第三罐；所述方法，還包括：
通過所述第二出管排出經所述第一陶瓷膜管組過濾后剩下的廢水；
通過所述第三罐儲存經所述第一陶瓷膜管組過濾后剩下的廢水。
優選的，所述第一過濾設備還包括第四罐、第二進管、第三出管和第四出管；所述第四罐用于儲存清洗用清水；所述第二進管的一端連通于所述第四罐；所述第二進管的另一端連通于所述第一進管，且所述第二進管與所述第一進管的連通點位于所述第一泵的進水側；所述第三出管連通于所述第一出管；所述第四出管連通于所述第二出管；所述方法，還包括：
將所述第一主管、所述第二主管和各所述第一陶瓷膜管組中的養殖廢水完全排出；
開啟所述第二進管，并關閉所述第一罐和所述第一進管之間的連通，以使清水進入所述第一進管，并最終充滿于所述第一主管、所述第二主管和各所述第一陶瓷膜管組；
啟動所述第二泵，以使清水沖刷并疏通所述第一陶瓷膜管組的濾孔；
通過所述第三出管排出清洗用清水沖刷所述第一陶瓷膜管組后的過濾液；
通過所述第四出管排出清洗用清水沖刷所述第一陶瓷膜管組后剩下的廢液。
優選的，所述第一進管設置有第一電磁閥；所述第二進管和所述第一進管的連通點位于所述第一電磁閥和所述第一泵之間；所述第二進管設置有第二電磁閥。
優選的，所述第一出管設置有第一電磁流量計；所述第一出管設置有第三電磁閥；所述第三出管設置有第四電磁閥；所述第三出管和所述第一出管的連通點位于所述第一電磁流量計和所述第三電磁閥之間。
優選的，所述第二過濾設備包括第四進管、匯集管、第五出管、保安過濾器、納濾膜管組、進水泵、連通管、進水管和第六出管；所述第四進管的一端連通于所述第二罐；所述第四進管的另一端連通于所述保安過濾器的進口端；所述進水泵設置于所述第四進管；所述保安過濾器的出口端連通有所述連通管；所述連通管連通于所述進水管；所述進水管連通于納濾膜管組的進水口；所述匯集管連通于所述納濾膜管組的濾出口；所述第五出管連通于所述匯集管；所述第六出管連通于所述納濾膜管組的出水口；所述通過所述第二過濾設備對所述第二罐中的清水進行精密過濾，包括：
啟動進水泵，以使所述第二罐中的清水通過第四進管進入保安過濾器進行過濾；
保安過濾器過濾后的清水通過連通管和進水管進入納濾膜管組進行再次過濾；
將通過納濾膜管組過濾后的清水匯集于匯集管，并通過第五出管排出；
將通過納濾膜管組過濾后的濾渣液通過第六出管排出。
優選的，所述第二過濾設備還包括第五罐；所述第五出管和所述第五罐連通；所述第六出管和所述第三罐連通；所述方法，還包括：
通過所述第五罐儲存通過納濾膜管組過濾后的清水；
通過所述第三罐儲存通過納濾膜管組過濾后的濾渣液。
優選的，所述納濾膜管組包括第一納濾膜管過濾器、第二納濾膜管過濾器、第三納濾膜管過濾器和第四納濾膜管過濾器；所述進水管連通于所述第一納濾膜管過濾器的進水口；所述第一納濾膜管過濾器的出水口連通于所述第二納濾膜管過濾器的進水口；所述第二納濾膜管過濾器的出水口連通于所述第三納濾膜管過濾器的進水口；所述第三納濾膜管過濾器的出水口連通于所述第四納濾膜管過濾器的進水口；所述第四納濾膜管過濾器的出水口連通于所述第六出管。
優選的，所述第一納濾膜管過濾器的濾出口、所述第二納濾膜管過濾器的濾出口、所述第三納濾膜管過濾器的濾出口和所述第四納濾膜管過濾器的濾出口均連通于所述匯集管。
本發明還提出一種畜禽養殖廢水過濾分離系統，應用于如上述中任一項所述的畜禽養殖廢水過濾分離方法；所述系統包括第一過濾設備和第二過濾設備；所述第一過濾設備包括第一罐、第二罐、第一陶瓷膜管組、第一主管、第二主管、第一泵、第二泵、第一進管和第一出管；所述第一罐用于儲存經過預處理后的養殖廢水；所述第一陶瓷膜管組的數量為多個；所述第一陶瓷膜管組包括第一陶瓷膜管過濾器和第二陶瓷膜管過濾器；第一陶瓷膜管過濾器的進水口連通于所述第一主管；第一陶瓷膜管過濾器的出水口連通于第二陶瓷膜管過濾器的進水口；第二陶瓷膜管過濾器的出水口連通于所述第二主管；所述第一泵的進口端連通于所述第一主管；所述第一泵的出口端連通于所述第二主管；所述第一進管的一端連通于所述第一主管；所述第一進管的另一端連通于所述第一罐；所述第一進管設置有所述第二泵；各所述第一陶瓷膜管過濾器的濾出口均連通于第一集水管；各所述第二陶瓷膜管過濾器的濾出口均連通于第二集水管；所述第一集水管和所述第二集水管均連通于所述第一出管的一端；所述第一出管的另一端連通于所述第二罐。
通過上述技術方案，能實現以下有益效果：
本發明提出的畜禽養殖廢水過濾分離方法能夠?qū)τ行?duì)養殖廢水的進行凈化過濾；具體工作原理為：先將養殖廢水經過預處理后引入第一罐；然后開啟第二泵，在第二泵的作用下，養殖廢水通過第一進管進入第一主管，并充滿于第一主管、第二主管和各第一陶瓷膜管組，然后啟動第一泵，在第一泵的作用下，養殖廢水在第一主管、第二主管和各第一陶瓷膜管組之間循環流動，并通過第一陶瓷膜管組的過濾作用進行凈化過濾，以形成過濾后的清水，在養殖廢水的循環流動過程中，開啟第一出管，通過第一出管來排出經第一陶瓷膜管組過濾后的清水并存入第二罐，第二罐中為初步凈化后的清水，已經濾除了顆粒較大的固體懸浮物、有機物、微生物和病菌等；然后通過第二過濾設備對第二罐中初步過濾后的清水進行精密過濾，以進一步提升對于養殖廢水的凈化過濾效果；至此完成了對養殖廢水的凈化過濾的整個流程，且過濾凈化效果相比傳統的采用沉淀池的過濾方案大大提升。
（發明人：但立志;李新平;劉海;孫曉;符慶偉;孫唯雅;黃靖）
