公布日：2022.09.06
申請日：2022.08.03
分類號：C02F3/30(2006.01)I;C02F7/00(2006.01)I;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明公開了集約化自循環富集微生物綜合曝氣污水處理池及其工法，污水處理池包含厭氧反應池、與厭氧反應池連接的強化綜合反應池、與強化綜合反應池連接的多級好氧反應池以及與多級好氧反應池連接的高效快速澄清池。通過厭氧反應池內的微曝氣、停留時間控制以及反硝化氮?dú)獾睦�，利于保證污泥的裂解發酵，提供碳源；通過強化綜合反應池的設置，保證污水在池內的稀釋、自循環和攪拌強化反應；通過多級好氧反應池的設置，利于增大污水好氧反應時間和自循環處理，成倍的提供含微生物的污泥濃度；通過高效快速澄清池的設置，利于保證污水的快速三相分離且增大了沉淀面積和提高處理效率；通過終端控制系統的設置，利于保證實時在線的控制。
權利要求書
1.集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，包含厭氧反應池（1）、與厭氧反應池（1）連接的強化綜合反應池（2）、與強化綜合反應池（2）連接的多級好氧反應池（3）以及與多級好氧反應池（3）連接的高效快速澄清池（4）；所述厭氧反應池（1）、強化綜合反應池（2）、多級好氧反應池（3）和高效快速澄清池（4）呈田字分布，其中，高效快速澄清池（4）還與厭氧反應池（1）連通；所述強化綜合反應池（2）包含與厭氧反應池（1）連接的接液進強化區（24）、與接液進強化區（24）連接的推液進強化區（25）、設置于推液進強化區（25）內的強化池空氣推流器（26）、與推液進強化區（25）連接的強化綜合反應一區（21）和強化綜合反應二區（22）、連接于強化綜合反應一區（21）和強化綜合反應二區（22）底部的氣升旋流攪拌器（23）；所述強化綜合反應一區（21）和強化綜合反應二區（22）含Z形隔檔且自循環設置；所述強化綜合反應一區（21）和強化綜合反應二區（22）合圍呈方形或長方形，方形或長方形內設置有Z形隔擋，Z形隔擋底部在強化綜合反應池（2）底部貫通設置；所述多級好氧反應池（3）包含與強化綜合反應池（2）連接的接液進氧氣池區（34）、與接液進氧氣池區（34）連接的推液進氧氣池區（35）、設置于推液進氧氣池區（35）內的好氧空氣推流區（33）、與推液進氧氣池區（35）連接的第一好氧反應曝氣區（31）和第二好氧反應曝氣區（32）；所述高效快速澄清池（4）包含與多級好氧反應池（3）連接的接液入澄清區（41）、與接液入澄清區（41）連接的澄清區，所述澄清區包含底部支撐（42）、連接于底部支撐（42）上方的下層三相分離區（43）、設置于下層三相分離區（43）上方的上層斜管填料區（44）、與上層斜管填料區（44）對應設置的出水支槽（45）、連接于頂部支架上的刮吸泥機（46）、以及設置于出液管處的澄清池空氣推流器區（47）。
2.如權利要求1所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述厭氧反應池（1）包含池底設置的厭氧曝氣管（11）和連接于厭氧曝氣管（11）一側的進氣管（12），所述進氣管（12）還與再利用反硝化氮?dú)膺M(jìn)管（13）連接，所述再利用反硝化氮?dú)膺M(jìn)管（13）與強化綜合反應池（2）的反硝化氮?dú)獾募瘹夤埽?9）連接；所述厭氧反應池（1）與高效快速澄清池（4）通過輸泥管道連接。
3.如權利要求1所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述接液進強化區（24）和推液進強化區（25）相鄰設置并通過隔擋分區，隔擋底部呈喇叭口設置；所述強化池空氣推流器（26）設置于推液進強化區（25）且底部位于喇叭口處。
4.如權利要求3所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述強化綜合反應池（2）底部?jī)蓚?cè)設置有氣升旋流攪拌器（23）；所述氣升旋流攪拌器（23）的供氣管道、強化池空氣推流器（26）的供氣管道以及厭氧曝氣管（11）的供氣管道串聯設置。
5.如權利要求1所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述的接液進氧氣池區（34）和推液進氧氣池區（35）豎向平行設置，二者之間設置有豎向隔擋；豎向隔擋底部呈喇叭口設置且貫通連接接液進氧氣池區（34）和推液進氧氣池區（35）。
6.如權利要求5所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述第一好氧反應曝氣區（31）和第二好氧反應曝氣區（32）的池底連接有曝氣排管，曝氣排管采用微孔軟管；所述曝氣排管臨近強化綜合反應池（2）一側可拆卸連接有懸吊組件（38），另一側可拆卸連接有鼓風組件（36）。
7.如權利要求6所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述好氧空氣推流區（33）包含設置于接液進氧氣池區（34）內的好氧氣升推流器（331）、連接于好氧氣升推流器（331）四角且與池頂可拆卸連接的好氧吊絲（381）軟管（332）、連接于好氧氣升推流器（331）中部的好氧轉子流量計（333）；所述好氧空氣推流區（33）并排多組布置。
8.如權利要求7所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述鼓風組件（36）一側設置的曝氣排管還可拆卸連接有吊桿，所述吊桿與多級好氧反應池（3）頂部的欄桿（37）可拆卸連接；所述懸吊組件（38）包含與曝氣排管連接的吊絲（381）和連接于吊絲（381）頂部的吊鉤（382），所述吊鉤（382）可拆卸連接于池頂。
9.如權利要求1所述的集約化自循環富集微生物綜合曝氣污水處理池，其特征在于，所述接液入澄清區（41）設置為U形，一側豎部區對接多級好氧反應池（3）、對應厭氧反應池（1）設置有輸泥管道且對應外界還設置有收渣裝置（48）；另一側豎部對應連接澄清池空氣推流器區（47），接液入澄清區（41）橫部上方依次設置有下層三相分離區（43）和上層斜管填料區（44）；所述下層三相分離區（43）和上層斜管填料區（44）之間還設置有集氣管（49）；所述澄清池空氣推流器區（47）包含設置的澄清池空氣推流器（471）、連接澄清池空氣推流器（471）四角的澄清池吊繩（472）、連接于澄清池空氣推流器（471）長向或短向中部的澄清池軟吊管（473）、連接于澄清池軟吊管（473）頂部的澄清池轉子流量計（474）和出液管。
10.一種如權利要求1至9任意一項所述的集約化自循環富集微生物綜合曝氣污水處理池的施工方法，其特征在于，具體步驟如下：步驟一、污水進入?yún)捬醴磻?yīng)池（1），通過厭氧反應池（1）內厭氧曝氣管（11）的微孔曝氣軟管進行曝氣，在此厭氧反應池（1）停留時間控制在2-3h，曝氣采用間歇式曝氣每隔2h進行1分鐘曝氣；在厭氧反應池（1）內完成磷酸鹽和能量釋放，同時污泥層裂解產生VFA（揮發性脂肪酸）以PHA（聚羥基脂肪酸）形式儲存在聚磷菌體內；其中，厭氧反應池（1）內設置有由污泥混合液形成污泥層，增加厭氧區污泥層的停留時間,控制污泥層的ORP（氧化還原電位）值小于-250mv時，發生污泥的裂解發酵，使污泥中的有機物VFA(揮發性有機酸)得以釋放出來，在脈沖氣提系統的作用下，釋放進水體，與進水中的快速可生物降解COD為反硝化菌和聚磷菌提供碳源，并且伴隨磷的釋放；步驟二、隨后污水進入強化綜合反應池（2），在強化綜合反應池（2）內發生反硝化和厭氧氨氧化脫氮過程，設置強化綜合反應池（2）內溶解氧＜0.2mg/L，進行水解酸化效應，為好氧區的降解有機物提供反應基礎；其中，通過強化池空氣推流器（26）進行氣升推流混合，依托空氣作為動力來源，實現推流混合作用，在強化綜合反應池（2）設置的接液進強化區（24）和推液進強化區（25）的池型結構，在該結構內，借助空氣擴散裝置，向水中擴散壓縮空氣，使結構內泥水混合物的密度瞬間降低，產生向上的負壓動力，抽吸效應，進而抬高了結構斷面液位，對混合液產生推動力，實現大水量被推動，液位抬高控制在50-100mm，實現對進水幾十倍至幾百倍的稀釋?zhuān)岣呦到y(tǒng)額抗沖擊能力，保證系統的穩定性和池內污染物很小的濃度梯度；通過氣升旋流攪拌器（23）進行氣升旋流攪拌，氣升旋流攪拌器（23）包含風機和布?xì)庠O(shè)備，收集池內厭氧缺氧區產生的氣體，再經由布?xì)庠O(shè)備回送到池內，起到氣攪拌的作用保證了池內的厭氧環境不會被破環，其中部分的反硝化氮?dú)馔ㄟ^(guò)再利用反硝化氮?dú)膺M(jìn)管（13）進入?yún)捬醴磻?yīng)池（1）進行曝氣使用；在強化綜合反應池（2）水平縱向上由氣升推流器推動混合液水平流動，在豎向上，由氣升旋流攪拌器（23）形成環流對混合液進行攪拌；由此對強化綜合反應池（2）內污水進行強化綜合反應；步驟三、然后污水進入多級好氧反應池（3），在好氧空氣推流區（33）內氣升推流設備的作用下，好氧區通過微孔曝氣軟管技術使得溶解氧控制在一個較低的范圍0.1-0.3mg/l內，在此溶解氧條件下，使得氨氧化古菌HJ-2b及古菌的另一個菌門AOA（氨氧化菌奇古菌門）得以成倍的富集，其中，污泥濃度為5000-8000mg/L；同時使得AOB（氨氧化菌）和NOB（亞硝酸鹽氧化菌）的增殖受到抑制，具備了短程硝化反硝化的條件；結合好氧區的溶解氧控制在0.1-0.3mg/l,具備了同步脫氮的條件，實現同步硝化反硝化，同時具有反硝化能力的聚磷菌在低溶解氧下利用在厭氧區儲存的PHA（聚羥基脂肪酸）提供的C源進行反硝化脫氮和磷吸收；在低溶解氧0.1-0.3mg/l的條件下，改變了菌群胞外莢膜的特性，更利于吸附氧氣，進而保障了更高的氧傳遞效率，同時由于污泥顆粒相對比較密實，氧氣又不容易穿透至污泥內層，使得NOB菌難以富集，這樣短程硝化反硝化得以實現；并且通過第一好氧反應曝氣區（31）和第二好氧反應曝氣區（32）的自循環的曝氣處理，使得污泥混合液達標；步驟四、最后達標混合液進入高效快速澄清池（4）完成泥水分離，分離的污泥回流至厭氧反應池（1），出水通過出液管達標排放；在該澄清區內設置釋氣裝置，可以防止氣泡裹挾污泥上浮影響出水水質，另外在該區域內設置高效分離穩流設備為下層三相分離區（43），該設備具有快速分離泥水氣三相的作用，另外進行污泥的篩選，將密實度高的污泥截留，讓整體污泥呈現成熟、密實、易于沉降；其中，在澄清區設置收水區、兩層分離區、反沖洗裝置，收水區由出水支槽（45）收集達標的出水，兩層分離區上層為上層斜管填料區（44），利用斜管的優勢，增大了沉淀面積，提高處理效率，下層為下層三相分離區（43），通過下層三相分離器作為高效分離穩流設備，進一步起到穩流，達到增加處理效率和大大提高表面負荷，另外在三相分離區下面設置反沖洗裝置，定期對三相分離器和斜管進行反沖洗；另外三相分離器具有截留密實的污泥顆粒的作用，從而使整個生化系統的污泥性狀得以提高，此外，在三相分離器處還設置的集氣管（49），收集上升過程中污泥中的氣泡，避免氣泡裹挾污泥上浮影響出水水質；步驟五、在整個處理池運行過程中，通過控制系統進行監控，控制系統由溶氧儀、ORP（氧化還原）、PLC（可編程邏輯控制器）、鼓風機組成控制回路，控制模式分三個層次，即控制溶解氧值、控制ORP值、大數據收集風險預判，三者共同保證池內溶氧的恒定與穩定，保證微生物生存環境及各類生化反應的順利進行；首先，由溶氧探頭檢測到池內溶氧數值，然后反饋給PLC控制系統，由PLC控制系統分析，溶氧數值是否在正常范圍，超出正常范圍時，控制系統自動向風機發出指令，調節風機頻率，增加或者減少風量輸出，以達到精確控制溶解氧值的目的，其次由ORP儀檢測池內氧化還原電位數值，同樣將數值的反饋給PLC控制系統分析研判，保證數值在正常范圍；再者引入大數據收集風險預判模式，該模式在控制系統運行當中，自動收集溶氧和ORP數據，并生成曲線，當曲線斜率將發生大幅變化時，系統會及時做出反應，輸出信號，精準控制溶解氧，以保證生化系統的正常穩定。
發明內容
本發明提供了集約化自循環富集微生物綜合曝氣污水處理池及其工法，用以解決污水處理池的集約化布置、強化綜合反應、自循環處理、微生物大量富集、多級氧化處理以及快速高效澄清等技術問題。
為實現上述目的，本發明采用如下技術方案：
集約化自循環富集微生物綜合曝氣污水處理池，包含厭氧反應池、與厭氧反應池連接的強化綜合反應池、與強化綜合反應池連接的多級好氧反應池以及與多級好氧反應池連接的高效快速澄清池；

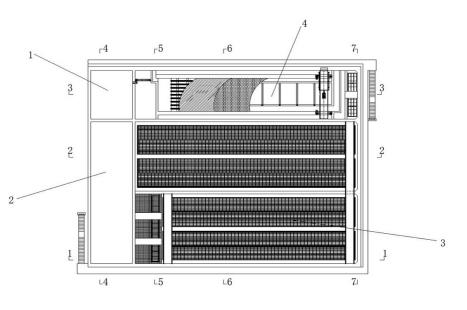

所述厭氧反應池、強化綜合反應池、多級好氧反應池和高效快速澄清池呈田字分布，其中，高效快速澄清池還與厭氧反應池連通；
所述強化綜合反應池包含與厭氧反應池連接的接液進強化區、與接液進強化區連接的推液進強化區、設置于推液進強化區內的強化池空氣推流器、與推液進強化區連接的強化綜合反應一區和強化綜合反應二區、連接于強化綜合反應一區和強化綜合反應二區底部的氣升旋流攪拌器；所述強化綜合反應一區和強化綜合反應二區含Z形隔檔且自循環設置；
所述多級好氧反應池包含與強化綜合反應池連接的接液進氧氣池區、與接液進氧氣池區連接的推液進氧氣池區、設置于推液進氧氣池區內的好氧空氣推流區、與推液進氧氣池區連接的第一好氧反應曝氣區和第二好氧反應曝氣區；
所述高效快速澄清池包含與多級好氧反應池連接的接液入澄清區、與接液入澄清區連接的澄清區，所述澄清區包含底部支撐、連接于底部支撐上方的下層三相分離區、設置于下層三相分離區上方的上層斜管填料區、與上層斜管填料區對應設置的出水支槽、連接于頂部支架上的刮吸泥機、以及設置于出液管處的澄清池空氣推流器區。
進一步的，所述厭氧反應池包含池底設置的厭氧曝氣管和連接于厭氧曝氣管一側的進氣管，所述進氣管還與再利用反硝化氮?dú)膺M(jìn)管連接，所述再利用反硝化氮?dú)膺M(jìn)管與強化綜合反應池的反硝化氮?dú)獾募瘹夤苓B接；所述厭氧反應池與高效快速澄清池通過輸泥管道連接。
進一步的，所述接液進強化區和推液進強化區相鄰設置并通過隔擋分區，隔擋底部呈喇叭口設置；所述強化池空氣推流器設置于推液進強化區且底部位于喇叭口處。
進一步的，所述強化綜合反應一區和強化綜合反應二區合圍呈方形或長方形，方形或長方形內設置有Z形隔擋，Z形隔擋底部在強化綜合反應池底部貫通設置；強化綜合反應池底部?jī)蓚?cè)設置有氣升旋流攪拌器；所述氣升旋流攪拌器的供氣管道、強化池空氣推流器的供氣管道以及厭氧曝氣管的供氣管道串聯設置。
進一步的，所述的接液進氧氣池區和推液進氧氣池區豎向平行設置，二者之間設置有豎向隔擋；豎向隔擋底部呈喇叭口設置且貫通連接接液進氧氣池區和推液進氧氣池區。
進一步的，所述第一好氧反應曝氣區和第二好氧反應曝氣區的池底連接有曝氣排管，曝氣排管采用微孔軟管；所述曝氣排管臨近強化綜合反應池一側可拆卸連接有懸吊組件，另一側可拆卸連接有鼓風組件。
進一步的，所述好氧空氣推流區包含設置于接液進氧氣池區內的好氧氣升推流器、連接于好氧氣升推流器四角且與池頂可拆卸連接的好氧吊絲軟管、連接于好氧氣升推流器中部的好氧轉子流量計；所述好氧空氣推流區并排多組布置。
進一步的，所述鼓風組件一側設置的曝氣排管還可拆卸連接有吊桿，所述吊桿與多級好氧反應池頂部的欄桿可拆卸連接；
所述懸吊組件包含與曝氣排管連接的吊絲和連接于吊絲頂部的吊鉤，所述吊鉤可拆卸連接于池頂。
進一步的，所述接液入澄清區設置為U形，一側豎部區對接多級好氧反應池、對應厭氧反應池設置有輸泥管道且對應外界還設置有收渣裝置；另一側豎部對應連接澄清池空氣推流器區，接液入澄清區橫部上方依次設置有下層三相分離區和上層斜管填料區；所述下層三相分離區和上層斜管填料區之間還設置有集氣管；
所述澄清池空氣推流器區包含設置的澄清池空氣推流器、連接澄清池空氣推流器四角的澄清池吊繩、連接于澄清池空氣推流器長向或短向中部的澄清池軟吊管、連接于澄清池軟吊管頂部的澄清池轉子流量計和出液管。
進一步的，集約化自循環富集微生物綜合曝氣污水處理池的施工方法，具體步驟如下：
步驟一、污水進入?yún)捬醴磻?yīng)池，通過厭氧反應池內厭氧曝氣管的微孔曝氣軟管進行曝氣，在此厭氧反應池停留時間控制在2-3h，曝氣采用間歇式曝氣每隔2h進行1分鐘曝氣；在厭氧反應池內完成磷酸鹽和能量釋放，同時污泥層裂解產生VFA（揮發性脂肪酸）以PHA（聚羥基脂肪酸）形式儲存在聚磷菌體內；
其中，厭氧反應池內設置有由污泥混合液形成污泥層，增加厭氧區污泥層的停留時間,控制污泥層的ORP（氧化還原電位）值小于-250mv時，發生污泥的裂解發酵，使污泥中的有機物VFA(揮發性有機酸)得以釋放出來，在脈沖氣提系統的作用下，釋放進水體，與進水中的快速可生物降解COD為反硝化菌和聚磷菌提供碳源，并且伴隨磷的釋放；
步驟二、隨后污水進入強化綜合反應池，在強化綜合反應池內發生反硝化和厭氧氨氧化脫氮過程，設置強化綜合反應池內溶解氧＜
0.2mg/L，進行水解酸化效應，為好氧區的降解有機物提供反應基礎；
其中，通過強化池空氣推流器進行氣升推流混合，依托空氣作為動力來源，實現推流混合作用，在強化綜合反應池設置的接液進強化區和推液進強化區的池型結構，在該結構內，借助空氣擴散裝置，向水中擴散壓縮空氣，使結構內泥水混合物的密度瞬間降低，產生向上的負壓動力，抽吸效應，進而抬高了結構斷面液位，對混合液產生推動力，實現大水量被推動，液位抬高控制在50-100mm，實現對進水幾十倍至幾百倍的稀釋?zhuān)岣呦到y(tǒng)額抗沖擊能力，保證系統的穩定性和池內污染物很小的濃度梯度；
通過氣升旋流攪拌器進行氣升旋流攪拌，氣升旋流攪拌器包含風機和布?xì)庠O(shè)備，收集池內厭氧缺氧區產生的氣體，再經由布?xì)庠O(shè)備回送到池內，起到氣攪拌的作用保證了池內的厭氧環境不會被破環，其中部分的反硝化氮?dú)馔ㄟ^(guò)再利用反硝化氮?dú)膺M(jìn)管進入?yún)捬醴磻?yīng)池進行曝氣使用；在強化綜合反應池水平縱向上由氣升推流器推動混合液水平流動，在豎向上，由氣升旋流攪拌器形成環流對混合液進行攪拌；由此對強化綜合反應池內污水進行強化綜合反應；
步驟三、然后污水進入多級好氧反應池，在好氧空氣推流區內氣升推流設備的作用下，好氧區通過微孔曝氣軟管技術使得溶解氧控制在一個較低的范圍0.1-0.3mg/l內,在此溶解氧條件下，使得氨氧化古菌HJ-2b及古菌的另一個菌門AOA得以成倍的富集，其中，污泥濃度為5000-8000mg/L；同時使得AOB和NOB的增殖受到抑制，具備了短程硝化反硝化的條件；結合好氧區的溶解氧控制在0.1-0.3mg/l,具備了同步脫氮的條件，實現同步硝化反硝化，同時具有反硝化能力的聚磷菌在低溶解氧下利用在厭氧區儲存的C源（PHA）進行反硝化脫氮和磷吸收；
在低溶解氧0.1-0.3mg/l的條件下，改變了菌群胞外莢膜的特性，更利于吸附氧氣，進而保障了更高的氧傳遞效率，同時由于污泥顆粒相對比較密實，氧氣又不容易穿透至污泥內層，使得NOB菌難以富集，這樣短程硝化反硝化得以實現；并且通過第一好氧反應曝氣區和第二好氧反應曝氣區的自循環的曝氣處理，使得污泥混合液達標；
步驟四、最后達標混合液進入高效快速澄清池完成泥水分離，分離的污泥回流至厭氧反應池，出水通過出液管達標排放；在該澄清區內設置釋氣裝置，可以防止氣泡裹挾污泥上浮影響出水水質，另外在該區域內設置高效分離穩流設備為下層三相分離區，該設備具有快速分離泥水氣三相的作用，另外進行污泥的篩選，將密實度高的污泥截留，讓整體污泥呈現成熟、密實、易于沉降；
其中，在澄清區設置收水區、兩層分離區、反沖洗裝置，收水區由出水支槽收集達標的出水，兩層分離區上層為上層斜管填料區，利用斜管的優勢，增大了沉淀面積，提高處理效率，下層為下層三相分離區，通過下層三相分離器作為高效分離穩流設備，進一步起到穩流，達到增加處理效率和大大提高表面負荷，另外在三相分離區下面設置反沖洗裝置，定期對三相分離器和斜管進行反沖洗；另外三相分離器具有截留密實的污泥顆粒的作用，從而使整個生化系統的污泥性狀得以提高，此外，在三相分離器處還設置的集氣管，收集上升過程中污泥中的氣泡，避免氣泡裹挾污泥上浮影響出水水質；
步驟五、在整個處理池運行過程中，通過控制系統進行監控，控制系統由溶氧儀、ORP（氧化還原）、PLC（可編程邏輯控制器）、鼓風機組成控制回路，控制模式分三個層次，即控制溶解氧值、控制ORP值、大數據收集風險預判，三者共同保證池內溶氧的恒定與穩定，保證微生物生存環境及各類生化反應的順利進行；首先，由溶氧探頭檢測到池內溶氧數值，然后反饋給PLC控制系統，由PLC控制系統分析，溶氧數值是否在正常范圍，超出正常范圍時，控制系統自動向風機發出指令，調節風機頻率，增加或者減少風量輸出，以達到精確控制溶氧額目的，其次由ORP儀檢測池內氧化還原電位數值，同樣將數值的反饋給PLC控制系統分析研判，保證數值在正常范圍；再者引入大數據收集風險預判模式，該模式在控制系統運行當中，自動收集溶氧和ORP數據，并生成曲線，當曲線斜率將發生大幅變化時，系統會及時做出反應，輸出信號，精準控制控制溶解氧，以保證生化系統的正常穩定。
本發明的有益效果體現在：
1）本發明通過厭氧反應池內的微曝氣、停留時間控制以及反硝化氮?dú)獾脑倮茫诒ＷC污泥的裂解發酵，快速生成生物降解COD為反硝化菌和聚磷菌提供碳源，并且伴隨磷的釋放；
2）本發明通過強化綜合反應池的設置，利于對進入好氧反應區內的污水進行強化反應，通過強化綜合反應一區和強化綜合反應二區的Z形隔檔，且通過氣升旋流攪拌器和強化池空氣推流器的設置，利于保證污水在池內的稀釋、豎向和水平向的自循環和攪拌，強化污水的反應；
3）本發明通過多級好氧反應池的設置，一方面多級曝氣區的設置利于增大污水好氧反應時間和自循環處理，另一方面通過低溶解氧的控制可以大量富集微生物且成倍的提供含微生物的污泥，進一步保證污水的處理；而且通過好氧空氣推流區的設置，利于對強化綜合反應池的水進行抬升和稀釋?zhuān)?/p>
4）本發明通過高效快速澄清池的設置，利于保證污水的快速三相分離且增大了沉淀面積和提高處理效率，還為厭氧反應池提供處理的污泥；
5）本發明通過終端控制系統的設置，利于保證實時在線的控制，其中對于控制溶解氧值、控制ORP值和大數據收集風險預判，可分為三個層次對整個系統進行控制；
本發明的其它特征和優點將在隨后的說明書中闡述，并且部分地從說明書中變得顯而易見，或者通過實施本發明而了解；本發明的主要目的和其它優點可通過在說明書中所特別指出的方案來實現和獲得。
（發明人：楊守斌）
