公布日：2022.11.11

申請日：2022.08.22

分類號：C02F9/10(2006.01)I

摘要

本發明公開了一種高COD高含鹽難生化廢水的處理系統，涉及到環保水處理技術領域，包括混凝反應單元、氣浮沉淀單元、復合過濾單元、中間水箱、反滲透過濾單元和蒸發結晶單元，所述氣浮沉淀單元包括沉淀池，所述沉淀池內部固定設置有第一隔板與第二隔板，所述第一隔板與第二隔板將沉淀池內部自左向右依次分隔為溶氣腔、存儲腔和浮渣收集腔，所述第一隔板左側設置有溶氣氣浮設備，所述沉淀池內側頂部固定設置有雙重驅動機構，所述雙重驅動機構底部傳動設置有浮渣單向推送機構。本發明對浮渣進行有效收集的同時，可以去除浮渣中殘留的部分水分，進而降低后續浮渣與污泥的混合物處理總量，降低處理成本，更加適用于工業化處理。

權利要求書

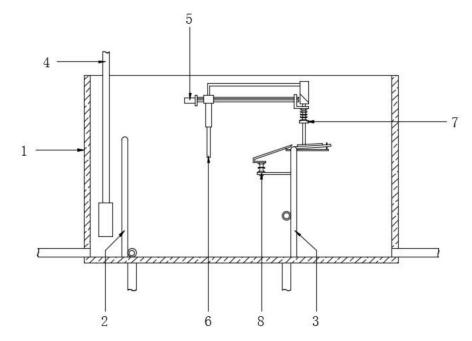

1.一種高COD高含鹽難生化廢水的處理系統，包括混凝反應單元、氣浮沉淀單元、復合過濾單元、中間水箱、反滲透過濾單元和蒸發結晶單元，所述氣浮沉淀單元包括沉淀池(1)，所述沉淀池(1)內部固定設置有第一隔板(2)與第二隔板(3)，所述第一隔板(2)與第二隔板(3)將沉淀池(1)內部自左向右依次分隔為溶氣腔、存儲腔和浮渣收集腔，所述第一隔板(2)左側設置有溶氣氣浮設備(4)，其特征在于：所述沉淀池(1)內側頂部固定設置有雙重驅動機構(5)，所述雙重驅動機構(5)底部傳動設置有浮渣單向推送機構(6)，所述雙重驅動機構(5)端部設置有浮渣除水機構(7)，所述第二隔板(3)頂端設置有排水導流機構(8)。

2.根據權利要求1所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述雙重驅動機構(5)包括第一安裝板(51)、驅動電機(52)、螺桿(53)、滑塊(54)、L形端板(55)、導向桿(56)、L形連接桿(57)和上推塊(58)。

3.根據權利要求2所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述第一安裝板(51)與沉淀池(1)內壁固定連接，所述驅動電機(52)固定設置于第一安裝板(51)左側，所述螺桿(53)位于第一安裝板(51)右側，且與驅動電機(52)傳動連接，所述滑塊(54)套接設置于螺桿(53)外側，且與螺桿(53)螺紋連接，所述L形端板(55)通過軸承轉動套接設置于螺桿(53)外側右端，且與沉淀池(1)內壁固定連接，所述導向桿(56)通過軸承轉動設置于第一安裝板(51)與L形端板(55)之間，且滑動貫穿設置于滑塊(54)上，所述L形連接桿(57)固定設置于滑塊(54)頂端，所述上推塊(58)固定設置于L形連接桿(57)端部。

4.根據權利要求3所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述浮渣單向推送機構(6)包括外套板(61)、第一彈簧(62)、內套板(63)、安裝槽(64)、推板(65)和限位塊(66)。

5.根據權利要求4所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述外套板(61)固定設置于滑塊(54)底部，所述第一彈簧(62)與內套板(63)均位于外套板(61)內側，所述第一彈簧(62)一端與內套板(63)固定連接以及另一端與滑塊(54)固定連接，所述安裝槽(64)開設于內套板(63)側面底部，所述推板(65)通過銷軸可轉動的設置于安裝槽(64)內側，所述限位塊(66)位于推板(65)左側且與安裝槽(64)內壁固定連接。

6.根據權利要求5所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述浮渣除水機構(7)包括升降桿(71)、下推塊(72)、壓板(73)、第二彈簧(74)和固定套板(75)。

7.根據權利要求6所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述升降桿(71)滑動貫穿設置于L形端板(55)上，所述下推塊(72)固定設置于升降桿(71)頂端，所述壓板(73)固定設置于升降桿(71)底端，所述第二彈簧(74)與固定套板(75)均套接設置于升降桿(71)外側，所述固定套板(75)與升降桿(71)固定連接，所述第二彈簧(74)一端與L形端板(55)固定連接以及另一端與固定套板(75)固定連接。

8.根據權利要求7所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述排水導流機構(8)包括承載板(81)、第二安裝板(82)、滑動桿(83)、第三彈簧(84)、導流板(85)、傳動桿(86)和阻隔板(87)。

9.根據權利要求8所述的一種高COD高含鹽難生化廢水的處理系統，其特征在于：所述承載板(81)固定設置于第二隔板(3)右側頂端，所述第二安裝板(82)固定設置于第二隔板(3)左側頂部，所述滑動桿(83)滑動貫穿設置于第二安裝板(82)頂部左側，所述第三彈簧(84)套接設置于滑動桿(83)外側，所述導流板(85)固定設置于導流板(85)頂端，所述第三彈簧(84)一端與第二安裝板(82)固定連接以及另一端與導流板(85)固定連接，所述傳動桿(86)滑動貫穿設置于第二隔板(3)側面頂部，所述傳動桿(86)一端與導流板(85)固定連接以及另一端與阻隔板(87)固定連接，所述阻隔板(87)滑動貫穿設置于承載板(81)上。

10.根據權利要求1-9任意一項所述的一種高COD高含鹽難生化廢水的處理系統的處理方法，其特征在于，具體包括以下步驟：S1、利用混凝反應單元向廢水中加入藥劑PAC和PAM進行混凝，使廢水中的雜質發生絮凝，隨后將其輸入至溶氣腔內部，溶氣氣浮設備(4)在廢水水體中形成大量微氣泡群，微氣泡群在上升過程中附著于絮凝物表面，進而使絮凝物浮出水面，此時流動至存儲腔內的廢水分隔為三層，上層為浮渣層，中層為水層，下層為底泥層；S2、驅動電機(52)帶動螺桿(53)旋轉，螺桿(53)旋轉時帶動滑塊(54)右移，此時滑塊(54)通過外套板(61)與內套板(63)帶動推板(65)同步右移，由于限位塊(66)的阻擋，推板(65)無法向左旋轉，推板(65)在向右移動過程中對浮渣層進行推動；S3、在推板(65)移動過程中，當內套板(63)與推板(65)與導流板(85)發生接觸時，對導流板(85)進行下壓，導流板(85)對第三彈簧(84)進行壓縮，此時導流板(85)頂端壓在第二隔板(3)頂部，另外在滑塊(54)右移時，滑塊(54)通過L形連接桿(57)帶動上推塊(58)右移，此時上推塊(58)解除對下推塊(72)的壓緊，伸長狀態的第二彈簧(74)通過固定套板(75)帶動升降桿(71)上升，升降桿(71)則帶動壓板(73)由承載板(81)頂部脫離；S4、當推板(65)向右移動距離達到第一閾值時，推板(65)推動浮渣沿導流板(85)滑動至承載板(81)頂部，隨后驅動電機(52)帶動螺桿(53)逆時針旋轉，進而帶動推板(65)與上推塊(58)先后復位，推板(65)復位過程中，浮渣層對推板(65)進行推動，進而使推板(65)向右進行旋轉，此時浮渣穿過推板(65)底部有推板(65)左側移動至推板(65)右側；S5、推板(65)由導流板(85)頂部移開后，第三彈簧(84)對導流板(85)進行推動，導流板(85)復位的同時通過傳動桿(86)帶動阻隔板(87)上升，進而對承載板(81)上端進行封閉，上推塊(58)復位后將下推塊(72)向下推動，下推塊(72)通過升降桿(71)帶動壓板(73)下降，并對浮渣進行輕微擠壓，復雜中的水分被壓出，并沿第二隔板(3)與導流板(85)之間的縫隙回到存儲腔中；S6、隨后驅動電機(52)重復帶動滑塊(54)右移與左移，進而重復上述操作，后續推送至承載板(81)頂部的浮渣對擠壓后的浮渣進行推動，進而使擠壓后的浮渣由承載板(81)右端滑落到浮渣收集腔中被收集，浮渣收集腔中的浮渣達到額定數量時，將其由浮渣收集腔中輸出至污泥池中進行處理；S7、存儲腔中的水層輸入到復合過濾單元中進行復合過濾，隨后輸送到中間水箱中進行臨時存儲，再將中間水箱中的水輸入到反滲透過濾單元進行再次過濾，過濾出的清水達到排放標準，過濾產生的濃水則輸入到蒸發結晶單元進行蒸發結晶，蒸發結晶過程中產生的蒸餾水同樣達到排放標準。

發明內容

本發明的目的在于提供一種高COD高含鹽難生化廢水的處理系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種高COD高含鹽難生化廢水的處理系統，包括混凝反應單元、氣浮沉淀單元、復合過濾單元、中間水箱、反滲透過濾單元和蒸發結晶單元，所述氣浮沉淀單元包括沉淀池，所述沉淀池內部固定設置有第一隔板與第二隔板，所述第一隔板與第二隔板將沉淀池內部自左向右依次分隔為溶氣腔、存儲腔和浮渣收集腔，所述第一隔板左側設置有溶氣氣浮設備，所述沉淀池內側頂部固定設置有雙重驅動機構，所述雙重驅動機構底部傳動設置有浮渣單向推送機構，所述雙重驅動機構端部設置有浮渣除水機構，所述第二隔板頂端設置有排水導流機構。

優選的，所述雙重驅動機構包括第一安裝板、驅動電機、螺桿、滑塊、L形端板、導向桿、L形連接桿和上推塊。

優選的，所述第一安裝板與沉淀池內壁固定連接，所述驅動電機固定設置于第一安裝板左側，所述螺桿位于第一安裝板右側，且與驅動電機傳動連接，所述滑塊套接設置于螺桿外側，且與螺桿螺紋連接，所述L形端板通過軸承轉動套接設置于螺桿外側右端，且與沉淀池內壁固定連接，所述導向桿通過軸承轉動設置于第一安裝板與L形端板之間，且滑動貫穿設置于滑塊上，所述L形連接桿固定設置于滑塊頂端，所述上推塊固定設置于L形連接桿端部。

優選的，所述浮渣單向推送機構包括外套板、第一彈簧、內套板、安裝槽、推板和限位塊。

優選的，所述外套板固定設置于滑塊底部，所述第一彈簧與內套板均位于外套板內側，所述第一彈簧一端與內套板固定連接以及另一端與滑塊固定連接，所述安裝槽開設于內套板側面底部，所述推板通過銷軸可轉動的設置于安裝槽內側，所述限位塊位于推板左側且與安裝槽內壁固定連接。

優選的，所述浮渣除水機構包括升降桿、下推塊、壓板、第二彈簧和固定套板。

優選的，所述升降桿滑動貫穿設置于L形端板上，所述下推塊固定設置于升降桿頂端，所述壓板固定設置于升降桿底端，所述第二彈簧與固定套板均套接設置于升降桿外側，所述固定套板與升降桿固定連接，所述第二彈簧一端與L形端板固定連接以及另一端與固定套板固定連接。

優選的，所述排水導流機構包括承載板、第二安裝板、滑動桿、第三彈簧、導流板、傳動桿和阻隔板。

優選的，所述承載板固定設置于第二隔板右側頂端，所述第二安裝板固定設置于第二隔板左側頂部，所述滑動桿滑動貫穿設置于第二安裝板頂部左側，所述第三彈簧套接設置于滑動桿外側，所述導流板固定設置于導流板頂端，所述第三彈簧一端與第二安裝板固定連接以及另一端與導流板固定連接，所述傳動桿滑動貫穿設置于第二隔板側面頂部，所述傳動桿一端與導流板固定連接以及另一端與阻隔板固定連接，所述阻隔板滑動貫穿設置于承載板上。

本發明還提供了一種高COD高含鹽難生化廢水的處理系統的處理方法，具體包括以下步驟：

S1、利用混凝反應單元向廢水中加入藥劑PAC和PAM進行混凝，使廢水中的雜質發生絮凝，隨后將其輸入至溶氣腔內部，溶氣氣浮設備在廢水水體中形成大量微氣泡群，微氣泡群在上升過程中附著于絮凝物表面，進而使絮凝物浮出水面，此時流動至存儲腔內的廢水分隔為三層，上層為浮渣層，中層為水層，下層為底泥層；

S2、驅動電機帶動螺桿旋轉，螺桿旋轉時帶動滑塊右移，此時滑塊通過外套板與內套板帶動推板同步右移，由于限位塊的阻擋，推板無法向左旋轉，推板在向右移動過程中對浮渣層進行推動；

S3、在推板移動過程中，當內套板與推板與導流板發生接觸時，對導流板進行下壓，導流板對第三彈簧進行壓縮，此時導流板頂端壓在第二隔板頂部，另外在滑塊右移時，滑塊通過L形連接桿帶動上推塊右移，此時上推塊解除對下推塊的壓緊，伸長狀態的第二彈簧通過固定套板帶動升降桿上升，升降桿則帶動壓板由承載板頂部脫離；

S4、當推板向右移動距離達到第一閾值時，推板推動浮渣沿導流板滑動至承載板頂部，隨后驅動電機帶動螺桿逆時針旋轉，進而帶動推板與上推塊先后復位，推板復位過程中，浮渣層對推板進行推動，進而使推板向右進行旋轉，此時浮渣穿過推板底部有推板左側移動至推板右側；

S5、推板由導流板頂部移開后，第三彈簧對導流板進行推動，導流板復位的同時通過傳動桿帶動阻隔板上升，進而對承載板上端進行封閉，上推塊復位后將下推塊向下推動，下推塊通過升降桿帶動壓板下降，并對浮渣進行輕微擠壓，復雜中的水分被壓出，并沿第二隔板與導流板之間的縫隙回到存儲腔中；

S6、隨后驅動電機重復帶動滑塊右移與左移，進而重復上述操作，后續推送至承載板頂部的浮渣對擠壓后的浮渣進行推動，進而使擠壓后的浮渣由承載板右端滑落到浮渣收集腔中被收集，浮渣收集腔中的浮渣達到額定數量時，將其由浮渣收集腔中輸出至污泥池中進行處理；

S7、存儲腔中的水層輸入到復合過濾單元中進行復合過濾，隨后輸送到中間水箱中進行臨時存儲，再將中間水箱中的水輸入到反滲透過濾單元進行再次過濾，過濾出的清水達到排放標準，過濾產生的濃水則輸入到蒸發結晶單元進行蒸發結晶，蒸發結晶過程中產生的蒸餾水同樣達到排放標準。

本發明的技術效果和優點：

本發明通過設置有雙重驅動機構、浮渣單向推送機構、浮渣除水機構和排水導流機構，以便于利用雙重驅動機構對浮渣單向推送機構進行驅動，進而使浮渣單向推送機構對浮渣進行推動的過程中，對排水導流機構進行觸發，同時雙重驅動機構在驅動浮渣單向推送機構的過程中還可以對浮渣除水機構進行觸發，進而使浮渣可以移動至擠壓工位，后續雙重驅動機構帶動浮渣單向推送機構復位的過程中，雙重驅動機構對浮渣除水機構進行再次觸發，進而實現浮渣的擠壓除水，同時排水導流機構復位后與第二隔板之間產生間隙，進而使擠出的水被排水導流機構所阻擋，無法進入到浮渣收集腔的同時，可以通過排水導流機構與第二隔板之間的縫隙直接進入到水層中，而不會進入到浮渣層中，相較于現有技術中的同類型裝置，本發明對浮渣進行有效收集的同時，可以去除浮渣中殘留的部分水分，進而降低后續浮渣與污泥的混合物處理總量，降低處理成本，更加適用于工業化處理。

（發明人：趙姣;吳俊杰;王杰;錢鳳）
