公布日：2022.10.18
申請日：2022.07.07
分類號：C02F1/52(2006.01)I;B01F23/70(2022.01)I;B01F35/71(2022.01)I;B01F35/12(2022.01)I
摘要
本發明公開了一種用于工廠的高效污水處理設備，其結構包括封閉裝置、沉淀處理箱、支撐框架、排放口、電機、控制箱，沉淀處理箱的上端安裝有封閉裝置，支撐框架固定在沉淀處理箱得到下端外側，在支撐框架位于沉淀處理箱的右側安裝有電機與控制箱，本發明改變攪拌軸攪拌混合的方式，在沉淀處理箱的內部設有研磨結構，由驅動電機驅動研磨結構，上磨盤轉動，下磨盤固定，在兩個磨盤之間相向平面的接合處有研磨紋理，當化學劑從上方的加料口添加進入到兩層之間，沿著紋理向外運移，在滾動過兩層面時被磨碎，形成粉末，粉末狀投放到廢水中混合速度快，不需要再使用攪拌軸進行攪拌混合。
權利要求書

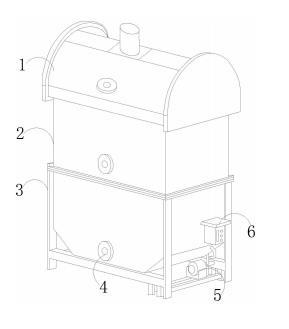

1.一種用于工廠的高效污水處理設備，其特征在于：其結構包括封閉裝置（1）、沉淀處理箱（2）、支撐框架（3）、排放口（4）、電機（5）、控制箱（6），所述沉淀處理箱（2）的上端安裝有封閉裝置（1），所述支撐框架（3）固定在沉淀處理箱（2）得到下端外側，在所述支撐框架（3）位于沉淀處理箱（2）的右側安裝有電機（5）與控制箱（6），所述電機（5）與控制箱（6）采用電連接，所述封閉裝置（1）包括密封蓋（11）、驅動電機（12）、添加口（13），所述密封蓋（11）上安裝有驅動電機（12），所述添加口（13）設在密封蓋（11）的側邊，所述添加口（13）的內部與沉淀處理箱（2）相通。
2.根據權利要求1所述的一種用于工廠的高效污水處理設備，其特征在于：所述沉淀處理箱（2）的內部設有連接轉盤（21）、加料口（22）、導管（23）、研磨結構（24）、支撐軸（25）、分料裝置（26），所述連接轉盤（21）與驅動電機（12）相連接，所述連接轉盤（21）固定在研磨結構（24）上，所述研磨結構（24）通過支撐軸（25）固定在沉淀處理箱（2）的內部，所述研磨結構（24）上設有加料口（22），所述加料口（22）通過導管（23）與添加口（13）相通，所述導管（23）可呈傾斜式45°安裝，所述研磨結構（24）的圓周方向安裝有分料裝置（26）。
3.根據權利要求2所述的一種用于工廠的高效污水處理設備，其特征在于：所述研磨結構（24）包括上磨盤（241）、下磨盤（242）、出料口（243），所述上磨盤（241）上固定有連接轉盤（21）與加料口（22），所述出料口（243）與分料裝置（26）相配合，所述下磨盤（242）與上磨盤（241）之間采用轉動配合，所述上磨盤（241）與下磨盤（242）接合處的一面設有紋理，所述上磨盤（241）為活動式，所述下磨盤（242）為固定式。
4.根據權利要求2所述的一種用于工廠的高效污水處理設備，其特征在于：所述支撐軸（25）靠近分料裝置（26）的一端設有排料組件（251），所述排料組件（251）包括排料板（51a）與吸附磁鐵（51b），所述排料板（51a）設有兩個，所述排料板（51a）之間呈傘狀安裝，所述排料板（51a）的內部設有吸附磁鐵（51b），所述吸附磁鐵（51b）與支撐軸（25）吸附固定。
5.根據權利要求2所述的一種用于工廠的高效污水處理設備，其特征在于：所述分料裝置（26）設有分料支撐盤（261）、鉸接軸（262）、接觸膠條（263）、分料槽（264），所述分料支撐盤（261）上設有兩個以上的分料槽（264），所述分料支撐盤（261）通過鉸接軸（262）與上磨盤（241）的表面連接，所述分料支撐盤（261）通過接觸膠條（263）與上磨盤（241）的圓周表面接觸配合，所述分料槽（264）配合在出料口（243）的位置，所述分料支撐盤（261）呈45°傾斜安裝。
6.根據權利要求5所述的一種用于工廠的高效污水處理設備，其特征在于：所述分料槽（264）設有安裝腔（64a）、擺動組件（64b）、微型電機（64c）、分料區（64d）、刮料件（64e）、連接鉸鏈（64f），所述安裝腔（64a）的內部安裝有微型電機（64c），所述微型電機（64c）驅動擺動組件（64b）擺動，所述擺動組件（64b）與刮料件（64e）機械連接，所述擺動組件（64b）通過連接鉸鏈（64f）與微型電機（64c）的外殼連接，所述分料區（64d）設于兩個安裝腔（64a）之間，所述分料區（64d）與出料口（243）配合。
7.根據權利要求6所述的一種用于工廠的高效污水處理設備，其特征在于：所述擺動組件（64b）由接口（4b1）、連桿（4b2）、連接轉軸（4b3）組成，所述連桿（4b2）通過接口（4b1）與刮料件（64e）固定連接，所述連桿（4b2）相對接口（4b1）的一端與連接轉軸（4b3）活動連接，所述連桿（4b2）用微型電機（64c）驅動。
8.根據權利要求6所述的一種用于工廠的高效污水處理設備，其特征在于：所述刮料件（64e）由橡膠條（4e1）與連接板（4e2）組成，所述橡膠條（4e1）固定在連接板（4e2）上，所述橡膠條（4e1）與分料區（64d）接觸，所述連接板（4e2）在連桿（4b2）的驅動下沿著分料區（64d）呈拋物線擺動。
發明內容
針對上述問題，本發明提供一種用于工廠的高效污水處理設備。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種用于工廠的高效污水處理設備，其結構包括封閉裝置、沉淀處理箱、支撐框架、排放口、電機、控制箱，所述沉淀處理箱的上端安裝有封閉裝置，所述支撐框架固定在沉淀處理箱得到下端外側，在所述支撐框架位于沉淀處理箱的右側安裝有電機與控制箱，所述電機與控制箱采用電連接，所述封閉裝置包括密封蓋、驅動電機、添加口，所述密封蓋上安裝有驅動電機，所述添加口設在密封蓋的側邊，所述添加口的內部與沉淀處理箱相通。
作為本發明的進一步改進，所述沉淀處理箱的內部設有連接轉盤、加料口、導管、研磨結構、支撐軸、分料裝置，所述連接轉盤與驅動電機相連接，所述連接轉盤固定在研磨結構上，所述研磨結構通過支撐軸固定在沉淀處理箱的內部，所述研磨結構上設有加料口，所述加料口通過導管與添加口相通，所述導管可呈傾斜式45°安裝，所述研磨結構的圓周方向安裝有分料裝置。
作為本發明的進一步改進，所述研磨結構包括上磨盤、下磨盤、出料口，所述上磨盤上固定有連接轉盤與加料口，所述出料口與分料裝置相配合，所述下磨盤與上磨盤之間采用轉動配合，所述上磨盤與下磨盤接合處的一面設有紋理，所述上磨盤為活動式，所述下磨盤為固定式。
作為本發明的進一步改進，所述支撐軸靠近分料裝置的一端設有排料組件，所述排料組件包括排料板與吸附磁鐵，所述排料板設有兩個，所述排料板之間呈傘狀安裝，所述排料板的內部設有吸附磁鐵，所述吸附磁鐵與支撐軸吸附固定。
作為本發明的進一步改進，所述分料裝置設有分料支撐盤、鉸接軸、接觸膠條、分料槽，所述分料支撐盤上設有兩個以上的分料槽，所述分料支撐盤通過鉸接軸與上磨盤的表面連接，所述分料支撐盤通過接觸膠條與上磨盤的圓周表面接觸配合，所述分料槽配合在出料口的位置，所述分料支撐盤呈45°傾斜安裝。
作為本發明的進一步改進，所述分料槽設有安裝腔、擺動組件、微型電機、分料區、刮料件、連接鉸鏈，所述安裝腔的內部安裝有微型電機，所述微型電機驅動擺動組件擺動，所述擺動組件與刮料件機械連接，所述擺動組件通過連接鉸鏈與微型電機的外殼連接，所述分料區設于兩個安裝腔之間，所述分料區與出料口配合。
作為本發明的進一步改進，所述擺動組件由接口、連桿、連接轉軸組成，所述連桿通過接口與刮料件固定連接，所述連桿相對接口的一端與連接轉軸活動連接，所述連桿用微型電機驅動。
作為本發明的進一步改進，所述刮料件由橡膠條與連接板組成，所述橡膠條固定在連接板上，所述橡膠條與分料區接觸，所述連接板在連桿的驅動下沿著分料區呈拋物線擺動。
本發明的有益效果：1、本發明改變攪拌軸攪拌混合的方式，在沉淀處理箱的內部設有研磨結構，由驅動電機驅動研磨結構，上磨盤轉動，下磨盤固定，在兩個磨盤之間相向平面的接合處有研磨紋理，當化學劑從上方的加料口添加進入到兩層之間，沿著紋理向外運移，在滾動過兩層面時被磨碎，形成粉末，粉末狀投放到廢水中混合速度快，不需要再使用攪拌軸進行攪拌混合。
2、本發明上磨盤與下磨盤之間的出料口與分料裝置相配合，出料時隨著分料槽的分料中，可以有效避免研磨后的粉末呈批量的投放，較為分散的化學劑添加投放能夠進一步提高化學劑與廢水的混合效率。
3、本發明分料支撐盤通過鉸接軸與上磨盤連接，分料支撐盤呈傾斜45°安裝在上磨盤的表面可以提高下料效率，而接觸膠條可以使分料支撐盤與上磨盤的接觸更加緊密，分料支撐盤與鉸接軸相配合，鉸接軸可牽動分料支撐盤向上閉合出料口，保護出料口不受到廢水的污染。
4、本發明分料槽中配合有擺動組件與刮料件，連桿帶動連接板與橡膠條沿著分料區呈擺動式沿著整個分料區進行刮料作業，避免在分料支撐盤閉合出料口前，分料區還有化學劑殘留。
5、本發明在支撐軸上設有排料板與吸附磁鐵，其中排料板呈傾斜安裝覆蓋在支撐軸上，利用吸附磁鐵與支撐軸固定較便攜，排料板可將分料槽排出的物料很好的排出，避免其殘留在支撐軸上。
（發明人：王寧;王世友;王中和）
