公布日：2022.09.23

申請日：2022.06.30

分類號：C02F9/02(2006.01)I;C02F1/40(2006.01)N;C02F1/44(2006.01)N

摘要

本發明公開了一種含油污水處理用水油分離裝置，包括底板，所述底板頂端一側安裝有沉降組件，所述沉降組件包括有外箱，所述外箱內部安裝有沉降筒，所述沉降筒內部環形分布有若干個刮板，所述外箱頂端一側安裝有支架，所述支架頂端一側滑動卡設有浮標，所述支架下方安裝有配重塊，所述沉降組件一側安裝有驅動組件，所述驅動組件包括有固定箱，所述固定箱中部安裝有移動箱，所述底板頂端另一側安裝有過濾組件，所述過濾組件包括有收集箱，所述收集箱上端卡設有濾膜框。利用浮標觀察污水水位，利用移動箱和刮板使沉降筒所盛載的含油污水進行不斷震蕩和攪動，使油脂和小氣泡快速浮至污水表面，利用濾膜框上的濾膜對油脂進行再次過濾。

權利要求書

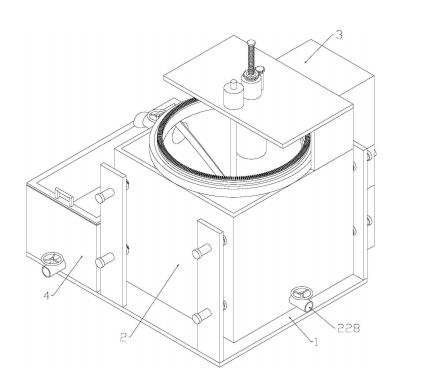

1.一種含油污水處理用水油分離裝置，包括底板(1)，其特征在于：所述底板(1)頂端一側安裝有沉降組件(2)，所述沉降組件(2)包括有外箱(201)，所述外箱(201)對稱的兩側均安裝有若干個對稱的第一移動柱(202)，所述第一移動柱(202)外側套設有彈簧(203)，所述外箱(201)內部安裝有沉降筒(206)，所述沉降筒(206)頂端卡設有轉動環(209)，所述轉動環(209)底端環形分布有若干個刮板(210)，所述轉動環(209)頂端安裝有側齒環(211)，所述側齒環(211)嚙合有第一齒輪(212)，所述第一齒輪(212)中心處安裝有轉動桿(213)，所述外箱(201)頂端一側安裝有支架(216)，所述支架(216)頂端一側滑動卡設有浮標(218)，所述支架(216)頂端另一側螺紋卡設有螺桿(225)，所述螺桿(225)底端安裝有配重塊(226)；所述沉降組件(2)一側安裝有驅動組件(3)，所述驅動組件(3)包括有固定箱(301)，所述固定箱(301)中部安裝有移動箱(302)，所述移動箱(302)上固定安裝有對稱的第二移動柱(303)，所述移動箱(302)內部轉動卡設有對稱的轉動軸(305)，所述轉動軸(305)兩端均安裝有偏心塊(307)，一側的所述轉動軸(305)頂端安裝有連接桿(315)，所述連接桿(315)上方安裝有偏移軸(320)，所述偏移軸(320)上端卡設有限位筒(321)，所述限位筒(321)上方安裝有第一傳動軸(322)，所述第一傳動軸(322)一側安裝有第二傳動軸(327)，所述第二傳動軸(327)頂端安裝有第四齒輪(328)，所述第四齒輪(328)嚙合有側齒輪(329)；所述底板(1)頂端另一側安裝有過濾組件(4)，所述過濾組件(4)包括有收集箱(401)，所述收集箱(401)上端卡設有濾膜框(402)，所述收集箱(401)固定安裝在底板(1)頂端。

2.如權利要求1所述的一種含油污水處理用水油分離裝置，其特征在于，所述第一移動柱(202)另一端安裝有限位片(204)，對稱的所述第一移動柱(202)上滑動卡設有支承板(205)，所述支承板(205)固定安裝在底板(1)頂端，所述外箱(201)安裝在底板(1)上方，所述彈簧(203)兩端分別與支承板(205)一側和外箱(201)一側固定連接。

3.如權利要求1所述的一種含油污水處理用水油分離裝置，其特征在于，所述沉降筒(206)頂端安裝有固定環(207)，所述固定環(207)卡設于外箱(201)和支架(216)之間，所述固定環(207)內部卡設有第一軸承(208)，所述轉動環(209)安裝在第一軸承(208)內部；環形分布的所述刮板(210)外側與沉降筒(206)內壁接觸，所述轉動桿(213)外側卡設有對稱的第二軸承(214)，對稱的第二軸承(214)外側安裝有固定座(215)，所述固定座(215)安裝在外箱(201)和支架(216)一側，所述轉動桿(213)貫穿支架(216)和固定箱(301)一側。

4.如權利要求1所述的一種含油污水處理用水油分離裝置，其特征在于，所述支架(216)頂端一側安裝有第一固定柱(217)，所述浮標(218)滑動卡設于支架(216)和第一固定柱(217)上，所述浮標(218)下端安裝在沉降筒(206)內部，所述支架(216)頂端另一側安裝有第二固定柱(219)，所述第二固定柱(219)內部安裝有對稱的第三軸承(220)；對稱的所述第三軸承(220)內部安裝有螺紋筒(221)，所述螺桿(225)螺紋卡設于螺紋筒(221)內部，所述螺紋筒(221)上端外側卡設有第二齒輪(222)，所述第二齒輪(222)上嚙合有第三齒輪(223)，所述第三齒輪(223)底端中心處安裝有第一電機(224)，所述配重塊(226)安裝在沉降筒(206)上方。

5.如權利要求(1)所述的一種含油污水處理用水油分離裝置，其特征在于，所述沉降筒(206)和收集箱(401)底端一側均安裝有出液管道(228)，所述沉降筒(206)上端一側安裝有出油管道(227)，所述沉降筒(206)上的出液管道(228)和出油管道(227)貫穿外箱(201)，所述出油管道(227)出油口安裝在收集箱(401)上方。

6.如權利要求1所述的一種含油污水處理用水油分離裝置，其特征在于，對稱的所述第二移動柱(303)滑動貫穿固定箱(301)，對稱的所述第二移動柱(303)一端安裝有沖擊塊(304)，所述沖擊塊(304)另一側能夠與外箱(201)一側接觸，所述第二移動柱(303)上套設有第二彈簧，所述第二彈簧兩端分別與固定箱(301)內側和移動箱(302)外側固定連接。

7.如權利要求1所述的一種含油污水處理用水油分離裝置，其特征在于，所述轉動軸(305)上卡設有對稱的第四軸承(306)，所述第四軸承(306)安裝在移動箱(302)上，對稱的所述轉動軸(305)兩端的偏心塊(307)呈對稱分布，所述轉動軸(305)上卡設有從動輪(308)；所述移動箱(302)內部安裝有若干個連接板(313)，所述連接板(313)內部安裝有第五軸承(312)，若干個所述第五軸承(312)內部卡設有驅動軸(311)，所述驅動軸(311)上卡設有對稱的主動輪(309)，所述主動輪(309)與從動輪(308)外側套設皮帶(310)，所述驅動軸(311)一端安裝有第二電機(314)。

8.如權利要求1所述的一種含油污水處理用水油分離裝置，其特征在于，所述固定箱(301)上端安裝有三層固定板(324)，底層的所述固定板(324)上開設有矩形孔，所述連接桿(315)能夠在矩形孔內部偏移，所述連接桿(315)頂端和第一傳動軸(322)底端均安裝有第一鉸接座(316)，所述偏移軸(320)底端和限位筒(321)頂端均安裝有第二鉸接座(319)，所述第二鉸接座(319)上安裝有十字型連接塊(317)，所述十字型連接塊(317)水平方向四面均安裝有限位桿(318)，所述限位桿(318)卡設于第一鉸接座(316)和第二鉸接座(319)上；所述偏移軸(320)外側環形開設有若干個限位槽，所述限位筒(321)內部底端環形安裝有若干個限位塊，且限位塊能夠滑動卡設于滑動槽內部。

9.如權利要求8所述的一種含油污水處理用水油分離裝置，其特征在于，所述第一傳動軸(322)和第二傳動軸(327)上均卡設有對稱的第六軸承(323)，對稱的所述第六軸承(323)安裝在頂層和中層的固定板(324)上，所述第一傳動軸(322)中部和第二傳動軸(327)中部均卡設有同步輪(325)，所述第一傳動軸(322)中部和第二傳動軸(327)中部所安裝的同步輪(325)外側套設有同步帶(326)；頂層的所述固定板(324)頂端安裝有限位座(332)，所述限位座(332)上安裝有第七軸承(331)，所述第七軸承(331)內部卡設有轉動筒(330)，所述側齒輪(329)卡設于轉動筒(330)一端外側，所述轉動桿(213)滑動卡設于轉動筒(330)內部；所述轉動桿(213)一端開設有對稱的滑動槽，所述轉動筒(330)內部安裝有對稱的滑動塊，且滑動塊滑動卡設于滑動槽內部。

10.一種含油污水處理用水油分離方法，其特征在于，包括以下步驟：步驟一，利用偏心塊(307)的轉動帶動移動箱(302)上對稱的第二移動柱(303)在水平方向往復移動，使外箱(201)內部沉降筒(206)所盛載的含油污水進行不斷震蕩，含油污水內部的油脂借助浮力和小氣泡快速上升至污水表層；步驟二，利用移動箱(302)一側的轉動軸(305)轉動帶動連接桿(315)轉動，連接桿(315)轉動帶動偏移軸(320)和限位筒(321)轉動，限位筒(321)帶動第一傳動軸(322)轉動，第一傳動軸(322)帶動第二傳動軸(327)頂端的第四齒輪(328)轉動，第四齒輪(328)轉動帶動側齒輪(329)以及轉動筒(330)轉動；步驟三，轉動環(209)轉動帶動刮板(210)對沉降筒(206)內壁的油脂和小氣泡進行清除；步驟四，當油脂上浮至污水表面時，利用第一電機(224)帶動螺紋筒(221)轉動，螺紋筒(221)轉動帶動螺桿(225)轉動，螺桿(225)轉動帶動配重塊(226)下降并浸入污水中，以此調節沉降筒(206)內部水位，再利用濾膜框(402)上的濾膜對油脂進行再次過濾，使油脂留在濾膜框(402)內部。

發明內容

本發明的目的在于提供一種含油污水處理用水油分離裝置及其方法，以解決上述背景技術中提出的問題。

為解決上述技術問題，本發明采用如下技術方案：一種含油污水處理用水油分離裝置，包括底板，所述底板頂端一側安裝有沉降組件，所述沉降組件包括有外箱，所述外箱對稱的兩側均安裝有若干個對稱的第一移動柱，所述第一移動柱外側套設有彈簧，所述外箱內部安裝有沉降筒，所述沉降筒頂端卡設有轉動環，所述轉動環底端環形分布有若干個刮板；

所述轉動環頂端安裝有側齒環，所述側齒環嚙合有第一齒輪，所述第一齒輪中心處安裝有轉動桿，所述外箱頂端一側安裝有支架，所述支架頂端一側滑動卡設有浮標，所述支架頂端另一側螺紋卡設有螺桿，所述螺桿底端安裝有配重塊；

所述沉降組件一側安裝有驅動組件，所述驅動組件包括有固定箱，所述固定箱中部安裝有移動箱，所述移動箱上固定安裝有對稱的第二移動柱，所述移動箱內部轉動卡設有對稱的轉動軸，所述轉動軸兩端均安裝有偏心塊，一側的所述轉動軸頂端安裝有連接桿，所述連接桿上方安裝有偏移軸；

所述偏移軸上端卡設有限位筒，所述限位筒上方安裝有第一傳動軸，所述第一傳動軸一側安裝有第二傳動軸，所述第二傳動軸頂端安裝有第四齒輪，所述第四齒輪嚙合有側齒輪；

所述底板頂端另一側安裝有過濾組件，所述過濾組件包括有收集箱，所述收集箱上端卡設有濾膜框，所述收集箱固定安裝在底板頂端。

優選地，所述第一移動柱另一端安裝有限位片，對稱的所述第一移動柱上滑動卡設有支承板，所述支承板固定安裝在底板頂端，所述外箱安裝在底板上方，所述彈簧兩端分別與支承板一側和外箱一側固定連接。

優選地，所述沉降筒頂端安裝有固定環，所述固定環卡設于外箱和支架之間，所述固定環內部卡設有第一軸承，所述轉動環安裝在第一軸承內部，環形分布的所述刮板外側與沉降筒內壁接觸，所述轉動桿外側卡設有對稱的第二軸承，對稱的第二軸承外側安裝有固定座，所述固定座安裝在外箱和支架一側，所述轉動桿貫穿支架和固定箱一側。

優選地，所述支架頂端一側安裝有第一固定柱，所述浮標滑動卡設于支架和第一固定柱，所述浮標下端安裝在沉降筒內部，所述支架頂端另一側安裝有第二固定柱，所述第二固定柱內部安裝有對稱的第三軸承，對稱的所述第三軸承內部安裝有螺紋筒，所述螺桿螺紋卡設于螺紋筒內部，所述螺紋筒上端外側卡設有第二齒輪；

所述第二齒輪嚙合有第三齒輪，所述第三齒輪底端中心處安裝有第一電機，所述配重塊安裝在沉降筒上方。

優選地，所述沉降筒和收集箱底端一側均安裝有出液管道，所述沉降筒上端一側安裝有出油管道，所述沉降筒上的出液管道和出油管道貫穿外箱，所述出油管道出油口安裝在收集箱上方。

優選地，對稱的所述第二移動柱滑動貫穿固定箱，對稱的所述第二移動柱一端安裝有沖擊塊，所述沖擊塊另一側能夠與外箱一側接觸，所述第二移動柱上套設有第二彈簧，所述第二彈簧兩端分別與固定箱內側和移動箱外側固定連接。

優選地，所述轉動軸上卡設有對稱的第四軸承，所述第四軸承安裝在移動箱上，對稱的所述轉動軸兩端的偏心塊呈對稱分布，所述轉動軸上卡設有從動輪，所述移動箱內部安裝有若干個連接板，所述連接板內部安裝有第五軸承，若干個所述第五軸承內部卡設有驅動軸；

所述驅動軸上卡設有對稱的主動輪，所述主動輪與從動輪外側套設皮帶，所述驅動軸一端安裝有第二電機。

優選地，所述固定箱上端安裝有三層固定板，底層的所述固定板上開設有矩形孔，所述連接桿能夠在矩形孔內部偏移，所述連接桿頂端和第一傳動軸底端均安裝有第一鉸接座，所述偏移軸底端和限位筒頂端均安裝有第二鉸接座，所述第二鉸接座上安裝有十字型連接塊，所述十字型連接塊水平方向四面均安裝有限位桿，所述限位桿卡設于第一鉸接座和第二鉸接座上，所述偏移軸外側環形開設有若干個限位槽；

所述限位筒內部底端環形安裝有若干個限位塊，且限位塊能夠滑動卡設于滑動槽內部。

優選地，所述第一傳動軸和第二傳動軸上均卡設有對稱的第六軸承，對稱的所述第六軸承安裝在頂層和中層的固定板上，所述第一傳動軸中部和第二傳動軸中部均卡設有同步輪，所述第一傳動軸中部和第二傳動軸中部所安裝的同步輪外側套設有同步帶，頂層的所述固定板頂端安裝有限位座，所述限位座上安裝有第七軸承，所述第七軸承內部卡設有轉動筒；

所述側齒輪卡設于轉動筒一端外側，所述轉動桿滑動卡設于轉動筒內部，所述轉動桿一端開設有對稱的滑動槽，所述轉動筒內部安裝有對稱的滑動塊，且滑動塊滑動卡設于滑動槽內部。

與現有技術相比，本發明的有益效果在于：

1、利用浮標觀察污水水位，使污水水位處于出油管道位置以下，利用第二電機帶動移動箱上對稱的第二移動柱在水平方向往復移動，使外箱內部沉降筒所盛載的含油污水進行不斷震蕩，含油污水內部的油脂借助浮力和小氣泡快速上升至污水表層；

2、利用移動箱一側的轉動軸轉動帶動連接桿轉動，連接桿轉動帶動轉動環轉動轉動并使其底端的刮板能夠?qū)Τ两低矁?nèi)壁的油脂和小氣泡進行刮除，使之不會附著在沉降筒內壁；

3、利用第一電機帶動配重塊下降并浸入污水中，以此調節沉降筒內部水位，使表層的油脂經出油管道流入濾膜框內部，再利用濾膜框上的濾膜對油脂進行再次過濾，使油脂留在濾膜框內部。

（發明人：閆亮;卜高峰）
