公布日：2022.12.02
申請日：2022.09.13
分類號：C02F9/12(2006.01)I;B08B1/00(2006.01)I;C02F101/20(2006.01)N
摘要
本發明涉及一種工業廢水處理設備，尤其涉及一種含有重金屬工業廢水的節能環保處理設備。本發明提供一種便于控制重金屬捕捉劑下料量的含有重金屬工業廢水的節能環保處理設備。本發明提供了這樣一種含有重金屬工業廢水的節能環保處理設備，包括有底座、固定框、圓框、固定座和處理箱，底座上固接有固定框，固定框頂部連接并連通有圓框，圓框左側固接有固定座，圓框頂部放置有處理箱，處理箱與固定座轉動式連接。通過扭動轉動件帶動轉輪轉動，轉輪轉動能夠?qū)⒉糠种亟饘俨蹲絼┩ㄟ^下部的連接管帶入處理箱內，通過控制扭動轉動件的圈數，能夠控制重金屬捕捉劑的下料量，達到了便于控制重金屬捕捉劑下料量的目的。
權利要求書

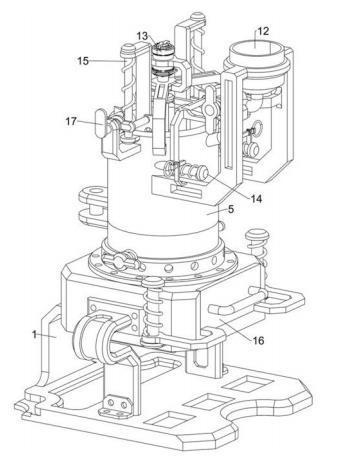

1.一種含有重金屬工業廢水的節能環保處理設備，包括有底座（1）、固定框（2）、圓框（3）、固定座（4）、處理箱（5）、擋板（6）、磁環（7）、濾網（8）、閥門（9）和第一扭力彈簧（10），底座（1）上固接有固定框（2），固定框（2）頂部連接并連通有圓框（3），圓框（3）左側固接有固定座（4），圓框（3）頂部放置有處理箱（5），處理箱（5）與固定座（4）轉動式連接，處理箱（5）與圓框（3）之間滑動式設置有擋板（6），處理箱（5）內圈固接有磁環（7），固定框（2）內固接有濾網（8），圓框（3）上轉動式設置有閥門（9），閥門（9）前后兩部與圓框（3）外壁之間均連接有第一扭力彈簧（10），第一扭力彈簧（10）套在閥門（9）前后兩部，其特征在于，還包括有下料機構（12）和攪拌機構（13），處理箱（5）上設置有用于控制重金屬捕捉劑下料量的下料機構（12），處理箱（5）上設置有用于攪拌廢水的攪拌機構（13）。
2.根據權利要求1所述的一種含有重金屬工業廢水的節能環保處理設備，其特征在于，下料機構（12）包括有支撐架（1201）、下料筒（1202）、支撐塊（1203）、轉動件（1204）、轉輪（1205）、殼體（1206）、第二扭力彈簧（1207）和連接管（1208），處理箱（5）右側固接有支撐架（1201），支撐架（1201）上部固接有下料筒（1202），支撐架（1201）上部前后對稱固接有支撐塊（1203），兩個支撐塊（1203）之間轉動式設置有轉動件（1204），轉動件（1204）中部鍵連接有轉輪（1205），轉動件（1204）中部套接有殼體（1206），轉輪（1205）位于殼體（1206）內，支撐塊（1203）與轉動件（1204）之間連接有第二扭力彈簧（1207），第二扭力彈簧（1207）套在轉動件（1204）前后兩部，殼體（1206）底部與處理箱（5）之間連接并連通有連接管（1208），殼體（1206）右側與下料筒（1202）底部之間也連接并連通有連接管（1208）。
3.根據權利要求2所述的一種含有重金屬工業廢水的節能環保處理設備，其特征在于，攪拌機構（13）包括有安裝架（1301）、電機（1302）和攪拌架（1303），處理箱（5）右側固接有安裝架（1301），安裝架（1301）上安裝有電機（1302），電機（1302）的輸出軸上通過聯軸器設置有攪拌架（1303），攪拌架（1303）位于處理箱（5）內。
4.根據權利要求3所述的一種含有重金屬工業廢水的節能環保處理設備，其特征在于，還包括有用于自動控制重金屬捕捉劑出料的出料機構（14），出料機構（14）包括有凸輪（1401）、導桿（1402）、滑動架（1403）、第一彈性件（1404）、支撐桿（1405）和卡桿（1406），攪拌架（1303）上部鍵連接有凸輪（1401），處理箱（5）右側前后對稱固接有導桿（1402），兩根導桿（1402）之間滑動式設置有滑動架（1403），滑動架（1403）向右移動能夠擠壓轉動件（1204）轉動，導桿（1402）與滑動架（1403）之間連接有第一彈性件（1404），第一彈性件（1404）套在導桿（1402）上，支撐架（1201）前后兩側均固接有支撐桿（1405），支撐桿（1405）上滑動式設置有卡桿（1406），卡桿（1406）用于卡住滑動架（1403）。
5.根據權利要求4所述的一種含有重金屬工業廢水的節能環保處理設備，其特征在于，還包括有用于刮除磁環（7）內圈吸附的金屬的刮除機構（15），刮除機構（15）包括有導向桿（1501）、滑動桿（1502）、刮環（1503）和第二彈性件（1504），處理箱（5）左右兩側均固接有導向桿（1501），導向桿（1501）上滑動式設置有滑動桿（1502），兩根滑動桿（1502）底部之間固接有刮環（1503），刮環（1503）用于刮除磁環（7）內圈吸附的金屬碎屑，滑動桿（1502）與相近的導向桿（1501）之間連接有第二彈性件（1504），第二彈性件（1504）套在導向桿（1501）上。
6.根據權利要求5所述的一種含有重金屬工業廢水的節能環保處理設備，其特征在于，還包括有用于對固定框（2）進行開合的開合機構（16），開合機構（16）包括有圓桿（1601），連接桿（1602）、方形板（1603）和第三彈性件（1604），固定框（2）前后兩側均固接有圓桿（1601），圓桿（1601）上滑動式設置有連接桿（1602），兩根連接桿（1602）之間連接有方形板（1603），方形板（1603）用于擋住固定框（2）右側，連接桿（1602）與相近的圓桿（1601）之間連接有第三彈性件（1604），第三彈性件（1604）套在圓桿（1601）上。
7.根據權利要求6所述的一種含有重金屬工業廢水的節能環保處理設備，其特征在于，還包括有用于對擋板（6）進行鎖緊的鎖緊機構（17），鎖緊機構（17）包括有支撐座（1701）、滑桿（1702）、卡塊（1703）和第四彈性件（1704），處理箱（5）前側固接有支撐座（1701），支撐座（1701）上滑動式設置有滑桿（1702），滑桿（1702）后端固接有卡塊（1703），擋板（6）前側開有兩個卡槽（1705），擋板（6）向上移動能夠使卡塊（1703）卡入卡槽（1705）內，卡塊（1703）與支撐座（1701）之間連接有第四彈性件（1704），第四彈性件（1704）套在滑桿（1702）上。
8.根據權利要求7所述的一種含有重金屬工業廢水的節能環保處理設備，其特征在于，還包括有下料斗（11），固定框（2）底部連接并連通有下料斗（11）。
發明內容
為了克服上述專利不便于控制重金屬捕捉劑的下料量的缺點，技術問題為：提供一種便于控制重金屬捕捉劑下料量的含有重金屬工業廢水的節能環保處理設備。
本發明通過以下技術途徑實現：一種含有重金屬工業廢水的節能環保處理設備，包括有底座、固定框、圓框、固定座、處理箱、擋板、磁環、濾網、閥門、第一扭力彈簧、下料機構和攪拌機構，底座上固接有固定框，固定框頂部連接并連通有圓框，圓框左側固接有固定座，圓框頂部放置有處理箱，處理箱與固定座轉動式連接，處理箱與圓框之間滑動式設置有擋板，處理箱內圈固接有磁環，固定框內固接有濾網，圓框上轉動式設置有閥門，閥門前后兩部與圓框外壁之間均連接有第一扭力彈簧，第一扭力彈簧套在閥門前后兩部，處理箱上設置有用于控制重金屬捕捉劑下料量的下料機構，處理箱上設置有用于攪拌廢水的攪拌機構。
進一步說明，下料機構包括有支撐架、下料筒、支撐塊、轉動件、轉輪、殼體、第二扭力彈簧和連接管，處理箱右側固接有支撐架，支撐架上部固接有下料筒，支撐架上部前后對稱固接有支撐塊，兩個支撐塊之間轉動式設置有轉動件，轉動件中部鍵連接有轉輪，轉動件中部套接有殼體，轉輪位于殼體內，支撐塊與轉動件之間連接有第二扭力彈簧，第二扭力彈簧套在轉動件前后兩部，殼體底部與處理箱之間連接并連通有連接管，殼體右側與下料筒底部之間也連接并連通有連接管。
進一步說明，攪拌機構包括有安裝架、電機和攪拌架，處理箱右側固接有安裝架，安裝架上安裝有電機，電機的輸出軸上通過聯軸器設置有攪拌架，攪拌架位于處理箱內。
進一步說明，還包括有用于自動控制重金屬捕捉劑出料的出料機構，出料機構包括有凸輪、導桿、滑動架、第一彈性件、支撐桿和卡桿，攪拌架上部鍵連接有凸輪，處理箱右側前后對稱固接有導桿，兩根導桿之間滑動式設置有滑動架，滑動架向右移動能夠擠壓轉動件轉動，導桿與滑動架之間連接有第一彈性件，第一彈性件套在導桿上，支撐架前后兩側均固接有支撐桿，支撐桿上滑動式設置有卡桿，卡桿用于卡住滑動架。
進一步說明，還包括有用于刮除磁環內圈吸附的金屬的刮除機構，刮除機構包括有導向桿、滑動桿、刮環和第二彈性件，處理箱左右兩側均固接有導向桿，導向桿上滑動式設置有滑動桿，兩根滑動桿底部之間固接有刮環，刮環用于刮除磁環內圈吸附的金屬碎屑，滑動桿與相近的導向桿之間連接有第二彈性件，第二彈性件套在導向桿上。
進一步說明，還包括有用于對固定框進行開合的開合機構，開合機構包括有圓桿，連接桿、方形板和第三彈性件，固定框前后兩側均固接有圓桿，圓桿上滑動式設置有連接桿，兩根連接桿之間連接有方形板，方形板用于擋住固定框右側，連接桿與相近的圓桿之間連接有第三彈性件，第三彈性件套在圓桿上。
進一步說明，還包括有用于對擋板進行鎖緊的鎖緊機構，鎖緊機構包括有支撐座、滑桿、卡塊和第四彈性件，處理箱前側固接有支撐座，支撐座上滑動式設置有滑桿，滑桿后端固接有卡塊，擋板前側開有兩個卡槽，擋板向上移動能夠使卡塊卡入卡槽內，卡塊與支撐座之間連接有第四彈性件，第四彈性件套在滑桿上。
進一步說明，還包括有下料斗，固定框底部連接并連通有下料斗。
采用了上述對本發明結構的描述可知，本發明的設計出發點、理念及優點是：1、通過扭動轉動件帶動轉輪轉動，轉輪轉動能夠?qū)⒉糠种亟饘俨蹲絼┩ㄟ^下部的連接管帶入處理箱內，通過控制扭動轉動件的圈數，能夠控制重金屬捕捉劑的下料量，達到了便于控制重金屬捕捉劑下料量的目的。
2、通過將滑動桿向下按壓帶動刮環向下移動，刮環向下移動能夠?qū)Υ怒h(huán)內圈吸附的金屬物質進行刮除，達到了便于對磁環內圈吸附的金屬物質進行清理的目的。
3、通過向上移動方形板，使得固定框右側不再被擋住，從而能夠?qū)V網進行清理，通過松開方形板，能夠使第二彈性件通過連接桿帶動方形板向下移動重新將固定框右側擋住，從而能夠防止在廢水進行處理時，廢水從固定框內濺射出。
4、通過將擋板向上移動，使得卡槽與卡塊對齊，能夠使第四彈性件復位帶動卡塊向后移動卡入卡槽內將擋板固定，進而無需工作人員持續將擋板拉住，方便工作人員對磁環上的金屬物質進行清理。
（發明人：蔣小友;唐乾茂;張梅;王二濤;魏永育;劉茵）
