公布日：2022.09.13

申請日：2022.06.24

分類號：C02F3/30(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N

摘要

本發明涉及污水控制技術領域，尤其涉及一種污水脫氮裝置及其方法，包括：生物轉盤區、硝化反應區、流動管路一、流動管路二、反硝化反應罐；本發明能夠?qū)ξ鬯�進行兩次有機物降解、硝化反應、反硝化脫氮，從而提高污水的脫氮效果，其中，一、污水向下時的初始流速，為水車一、水車二提供動能，二、兩股污水(重度污水、輕度污水)同時作用于生物轉盤區、硝化反應區內的兩個水車一、兩個水車二，從而進一步提高生物轉盤、硝化轉筒的轉速，三、兩股污水的勢能部分轉化水車一，水車二的動能，從而兩股污水在進行有機物降解與硝化時流速減慢，以提高污水有機物降解與硝化的效果。

權利要求書

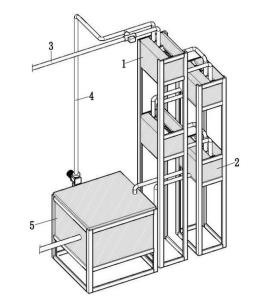

1.一種污水脫氮裝置，包括：生物轉盤區(1)、硝化反應區(2)、流動管路一(3)、流動管路二(4)、反硝化反應罐(5)；其特征在于：所述生物轉盤區(1)數量為兩個，兩個所述生物轉盤區(1)上下相對設置，所述生物轉盤區(1)包括：殼體一(11)、轉動軸一(12)、隔板一(13)、隔板二(14)、生物轉盤(15)、水車一(16)，所述殼體一(11)通過隔板一(13)、隔板二(14)把生物轉盤區(1)分割成第一空間(111)、第二空間(112)、第三空間(113)，其中第一空間(111)上開設的進水口(131)，所述轉動軸一(12)設置在殼體一(11)內，所述生物轉盤(15)，兩個所述水車一(16)設置在轉動軸一(12)上；所述硝化反應區(2)包括：殼體二(21)、轉動軸二(22)、隔板三(23)、隔板四(24)、硝化轉筒(25)、水車二(26)，所述殼體二(21)內通過隔板三(23)、隔板四(24)把殼體二(21)內部分割成第四空間(211)、第五空間(212)、第六空間(213)，其中第四空間(211)通過連通管道(214)與第六空間(213)相連通，所述轉動軸二(22)設置在殼體二(21)內，所述硝化轉筒(25)與兩個所述水車二(26)設置在轉動軸二(22)上，兩個所述硝化反應區(2)位于所述生物轉盤區(1)的一側，且上下相互交錯；所述反硝化反應罐(5)內部設置有分割板(54)，通過分割板(54)把反硝化反應罐(5)分割成反硝化區域一(5-1)與反硝化區域二(5-2)；所述流動管路一(3)包括：管道一(31)、管道二(32)、管道三(33)、管道四(34)、管道五(35)，所述流動管路一(3)用于連接兩個所述生物轉盤區(1)、兩個所述硝化反應區(2)、反硝化反應罐(5)的第二空間(112)、第一空間(111)、第六空間(213)、第四空間(211)、第三空間(113)、第五空間(212)、反硝化區域一(5-1)；所述流動管路二(4)包括：管一(41)、管二(42)、管三(43)、管四(44)、管五(45)，所述流動管路二(4)用于連接兩個所述生物轉盤區(1)、兩個所述硝化反應區(2)、反硝化反應罐(5)的反硝化區域一(5-1)、第三空間(113)、第五空間(212)、第二空間(112)、第一空間(111)、第六空間(213)、第四空間(211)、反硝化區域二(5-2)，所述管一(41)設置有水泵(411)。

2.根據權利要求1所述的一種污水脫氮裝置，其特征在于：所述反硝化反應罐(5)的底面設置有兩個排污管道(53)，所述兩個排污管道(53)分別對應反硝化區域一(5-1)與反硝化區域二(5-2)，所述反硝化反應罐(5)一側設置排水管道(52)，所述反硝化反應罐(5)，所述反硝化反應罐(5)內設置有反硝化填料(51)。

3.根據權利要求1所述的一種污水脫氮裝置，其特征在于：所述管道一(31)位于生物轉盤區一(1-1)的上方，所述管道一(31)一端連通污水池，另一端自然過渡向下連接生物轉盤區一(1-1)的第二空間(112)頂面，所述管道一(31)上設置有三通閥(311)，所述三通閥(311)上還連接有連接管道(312)，所述管道二(32)一端連接生物轉盤區一(1-1)的第一空間(111)底面，另一端自然過渡向下連接硝化反應區一(2-1)的第六空間(213)頂面，所述管道三(33)一端連接硝化反應區一(2-1)的第四空間(211)底面，另一端自然過渡向下連接生物裝盤區二(1-2)的第三空間(113)頂面，所述管道四(34)一端連接生物裝盤區二(1-2)的第三空間(113)底面，另一端自然過渡向下連接硝化反應區二(2-2)的第五空間(212)頂面，所述管道五(35)一端連接硝化反應區二(2-2)的第五空間(212)底面，另一端連接反硝化反應罐(5)的反硝化區域一(5-1)下端，即管道五(35)另一端與反硝化反應罐(5)的連通處位于反硝化填料(51)的下方。

4.根據權利要求1所述的一種污水脫氮裝置，其特征在于：所述管一(41)一端連接反硝化區域一(5-1)的上端，即管一(41)一端與反硝化反應罐(5)的連通處位于反硝化填料(51)的上方，所述管一(41)用于傳輸經過一次脫氮的污水，所述管一(41)上設置有水泵(411)，所述管一(41)另一端向上延伸而后自然過渡向下連接生物轉盤區一(1-1)的第三空間(113)頂面，所述連接管道(312)與管一(41)相連接，所述管二(42)一端連接生物轉盤區一(1-1)的第三空間(113)底面，另一端自然過渡向下連接硝化反應區一(2-1)的第五空間(212)頂面，所述管三(43)一端連接硝化反應區一(2-1)的第五空間(212)底面，另一端自然過渡向下連接生物裝盤區二(1-2)的第二空間(112)頂面，所述管四(44)一端連接生物裝盤區二(1-2)的第一空間(111)底面，另一端自然過渡向下連接硝化反應區二(2-2)的第六空間(213)頂面，所述管五(45)一端連接硝化反應區二(2-2)的第四空間(211)底面，另一端向下連接反硝化反應罐(5)的反硝化區域二(5-2)下端。

5.根據權利要求1所述的一種污水脫氮裝置，其特征在于：所述管道一(31)上設置有三通閥(311)，所述三通閥(311)上還設置有連接管道(312)，所述連接管道(312)連接管一(41)。

6.根據權利要求1所述的一種污水脫氮裝置，其特征在于：所述管道一(31)、管道二(32)、管道三(33)、管道四(34)與管一(41)、管二(42)、管三(43)、管四(44)的向下自然過渡處設置有垂直向下的進氣管。

7.根據權利要求1所述的一種污水脫氮裝置，其特征在于：所述硝化轉筒(25)壁面有網格制成，所述硝化轉筒(25)內部放置有輕質有機物。

8.根據權利要求1所述的一種污水脫氮裝置，其特征在于：一種污水脫氮裝置的方法，具體如下：S1：重度污水首先通過管道一(31)進入生物轉盤區一(1-1)的第二空間(112)，重度污水驅動水車一(16)旋轉，間接驅動生物轉盤(15)進行旋轉，重度污水沿進水口(131)進入第一空間(111)，在第一空間(111)內生物轉盤(15)對重度污水進行有機物降解，重度污水再沿管道二(32)進入硝化反應區一(2-1)內的第六空間(213)，重度污水在第六空間(213)驅動水車二(26)，間接驅動硝化轉筒(25)進行旋轉，重度污水沿連通管道(241)進入第四空間(211)內，硝化轉筒(25)對重度污水進行硝化反應；S2：重度污水通過管道三(33)與管道四(34)依次進入生物裝盤區二(1-2)的第三空間(113)與硝化反應區二(2-2)的第五空間(212)，最后重度污水沿管道五(35)進入反硝化區域一(5-1)，外加甲醇來提供碳氧物質，對污水進行一次反硝化反應；S3：輕度污水沿流動管路二(4)進行流動，管一(41)通過水泵(411)抽取硝化區域一(5-1)內的輕度污水，輕度污水沿管一(41)與道二(42)進入生物轉盤區一(1-1)的第二空間(112)與硝化反應區一(2-1)的第五空間(212)，對其內的生物轉盤(15)與硝化轉筒(25)提供動力；S4：輕度污水沿管三(43)進入生物轉盤區一(1-2)的第二空間(112)，輕度污水驅動水車一(16)旋轉，間接驅動生物轉盤(15)進行旋轉，輕度污水沿進水口(131)進入第一空間(111)，在第一空間(111)內生物轉盤(15)對輕度污水進行有機物降解，輕度污水再沿管四(44)進入硝化反應區二(2-2)內的第六空間(213)，輕度污水在第六空間(213)驅動水車二(26)，間接驅動硝化轉筒(25)進行旋轉，輕度污水沿連通管道(241)進入第四空間(211)內，硝化轉筒(25)對污水進行硝化反應，輕度污水沿管五(45)流入硝化反應區二(2-2)內，外加甲醇來提供碳氧物質，對污水進行二次反硝化反應；S5：當需要對兩個所述生物轉盤區(1)與兩個所述硝化反應區(2)進行清洗時，轉換水路，即通過三通閥(311)，讓管一(41)與管道一(31)相連通，水泵(411)啟動，向應反硝化區域一(5-1)內，反硝化填料(51)上方抽取輕度污水，輕度污水沿流動管路一(3)、流動管路二(4)在兩個所述生物轉盤區(1)與兩個所述硝化反應區(2)流動，以對兩個所述生物轉盤區(1)與兩個所述硝化反應區(2)內的泥沙進行沖洗，沖洗后的輕度污水回流進反硝化反應罐(5)。

（發明人：閆冰;夏嵩;付嘉琦;桂雙林;吳九九）
