公布日：2022.09.27
申請日：2022.08.30
分類號：B01D33/01(2006.01)I;B01D33/42(2006.01)I;B01D33/46(2006.01)I
摘要
本發明涉及紡織工業領域，具體涉及一種紡織污水處理裝置。過濾殼呈筒狀，右端為進水口，左端為出水口。第二濾網上設有多個清理柱，以在清理柱插入第一濾網的濾孔內時，疏通第一濾網的濾孔。第二濾網向左移動至預設位置時，開合機構使第二濾網上打開。限位塊上設有限位銷，以在限位塊滑動至限位孔的位置時，限位銷彈出并插入限位孔內，同時在限位塊受到向右的拉力大于預設值時，限位銷再次縮回限位塊內。清理組件用于被觸發時可對第一濾網進行清理。蓄力組件用于在第二濾網向左滑動至預設位置時觸發清理組件，進而在第二濾網和第一濾網接觸時再次觸發清理組件。觸發清理組件對第一濾網的表面雜質進行清理，以實現裝置的自清潔效果。
權利要求書
1.一種紡織污水處理裝置，其特征在于：包括：過濾殼，過濾殼呈筒狀，右端為進水口，左端為出水口；過濾組件，過濾組件包括第一濾網、第二濾網和開合機構；第一濾網位于第二濾網的右側，初始狀態第一濾網和第二濾網相互接觸；第二濾網上設有多個清理柱，每個清理柱可插裝在一個第一濾網的濾孔，以在清理柱插入第一濾網的濾孔內時，疏通第一濾網的濾孔；第一濾網和第二濾網相互接觸時，清理柱插入第一濾網的濾孔內；開合機構初始狀態用于對第二濾網上進行封堵，以在隨第二濾網向左移動至預設位置時，開合機構使第二濾網上打開；回位組件，回位組件包括拉簧和限位塊；過濾殼內壁上設有限位孔；限位塊上設有限位銷，以在限位塊滑動至限位孔的位置時，限位銷彈出并插入限位孔內，同時在限位塊受到向右的拉力大于預設值時，限位銷再次縮回限位塊內；限位塊與第二濾網固接；拉簧一端與限位塊固接，另一端與過濾殼固接；清理組件，清理組件用于被觸發時可對第一濾網進行清理；蓄力組件，蓄力組件用于在第二濾網向左滑動至預設位置時觸發清理組件，進而在第二濾網和第一濾網接觸時再次觸發清理組件。
2.根據權利要求1所述的一種紡織污水處理裝置，其特征在于：清理組件包括刮板和升降桿；刮板可上下滑動地設置在第一濾網的右側面，用于在上下滑動時對第一濾網進行清理；升降桿為螺紋桿，升降桿可轉動地設置在過濾殼內，且和刮板螺紋配合，以在升降桿以第一轉動方向轉動時，帶動刮板向上移動，在升降桿以第二轉動方向轉動時，帶動刮板向下移動；蓄力組件用于在第二濾網向左移動至預設距離時，帶動升降桿以第一轉動方向轉動，以在第二濾網向右移動至和第一濾網接觸時，帶動升降桿以第二轉動方向轉動。
3.根據權利要求1所述的一種紡織污水處理裝置，其特征在于：蓄力組件包括蓄力扭簧、齒條、第一齒輪、第二齒輪和觸發部；齒條水平設置，沿左右方向延伸，齒條的一端與第二濾網固接；第一齒輪和齒條嚙合；第二齒輪通過傳動桿和第一齒輪連接，第二齒輪用于在轉動時帶動清理組件工作；蓄力扭簧連接第一齒輪和第二齒輪，以在第一齒輪和第二齒輪相對轉動時蓄力扭簧蓄力；觸發部用于限制第二齒輪的轉動，以在第二濾網向左移動至預設距離和第二濾網、第一濾網接觸時，接觸對第二齒輪的限制。
4.根據權利要求3所述的一種紡織污水處理裝置，其特征在于：觸發部包括第一觸發桿和第二觸發桿；第一觸發桿可左右滑動地設置在過濾殼上，初始狀態第一觸發桿的右端用于限制第二齒輪的轉動，以在第二濾網向左滑動至預設距離時，帶動第一觸發桿向左移動；第二觸發桿的左端與第二濾網連接，第二濾網和第一濾網接觸時，使第二觸發桿的右端限制第二齒輪轉動。
5.根據權利要求1所述的一種紡織污水處理裝置，其特征在于：開合機構包括多個第一開合桿、多個第二開合桿和開合部；多個第一開合桿上下方向均布在第二濾網的左側面，第一開合桿水平設置，且下方沿長度方向均布有多個第一擋塊；多個第二開合板上下方向均布在第二濾網的左側面，第二開合桿水平設置，且上方沿長度方向均布有多個第二擋塊；第一擋塊和第二擋塊的結構相同，每個第二擋塊位于兩個第一擋塊之間，且第一開合桿和第二開合桿可相對滑動，處置狀態每個相鄰第一擋塊和第二擋塊對第二濾網的一個濾孔進行封堵；開合部用于在第二濾網向左移動至預設距離時，帶動第一開合桿和第二開合桿相對移動。
6.根據權利要求5所述的一種紡織污水處理裝置，其特征在于：開合部包括第一滑桿、第二滑桿和多個開合彈簧；第一滑桿豎直設置，且可在第二過濾網的左側面上滑動，多個第一開合桿與第一滑桿固接；第二滑桿豎直設置，且可在第二過濾網的右側面上滑動，多個第二開合桿與第二滑桿固接；第一滑桿和第二滑桿分別通過開合彈簧和第二濾網連接；過濾殼靠近第一滑桿和第二滑桿的側壁上均設有滑槽，初始狀態開合彈簧處于壓縮狀態，以在開合彈簧釋放時，第一滑桿和第二滑桿相對移動；第一滑桿和第二滑桿上設有滑塊，且第一滑桿和第二滑桿上的滑塊分別可在相應的滑槽內滑動；滑塊配置成在第二濾網向左滑動至預設位置時插入滑槽內。
7.根據權利要求6所述的一種紡織污水處理裝置，其特征在于：滑槽包括第一槽段、第二槽段和第三槽段；滑塊可上下滑動地設置；第一槽段的槽底為向右逐漸遠離第二過濾網的斜面；第二滑槽的槽底為平面，第二槽段的槽底與第一槽段的槽底的最底處處于同于水平，以在滑塊和第二槽端的底部連接使，第一擋塊和第二擋塊不再阻擋第二濾網上的濾孔；第二槽段為倒置“V”型槽；第三槽段的槽底為向右逐漸靠近第二濾網的背面，且和過濾殼平滑連接，以在滑塊可通過第三槽段脫離滑槽；第三槽段的右端和第一槽段的左端處于同一水平。
8.根據權利要求1所述的一種紡織污水處理裝置，其特征在于：每個清理柱的右端設有一個清理鉤；清理鉤可向右伸出第一過濾網；清理鉤用于勾住第一濾網上的濾孔內的雜質。
9.根據權利要求8所述的一種紡織污水處理裝置，其特征在于：刮板包括升降板和多個清理件；升降板位于第一過濾網的右側，蓄力組件可觸發升降板上下滑動；多個清理件沿升降板的長度方向均布；每個清理件包括兩個鉸接桿，兩個鉸接桿通過扭簧連接且鉸接，以使兩個鉸接桿初始狀態處于同一水平，兩個鉸接桿鉸接點固定于升降板上；每個鉸接桿可與一個清理鉤接觸，以在清理板上下滑動時，鉸接桿將清理鉤上的造成清楚。
10.根據權利要求1所述的一種紡織污水處理裝置，其特征在于：過濾殼的下側設有收集腔，用于清理組件清理下來的雜質。
發明內容
本發明提供一種紡織污水處理裝置，以解決現有的污水處理裝置不能自清理的問題。

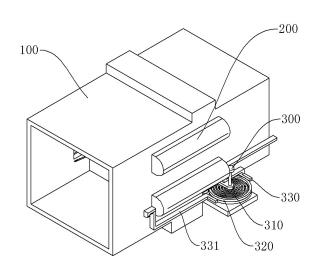

本發明的一種紡織污水處理裝置采用如下技術方案：一種紡織污水處理裝置，包括過濾殼、過濾組件、回位組件、清理組件和蓄力組件。過濾殼呈筒狀，右端為進水口，左端為出水口；過濾組件包括第一濾網、第二濾網和開合機構；第一濾網位于第二濾網的右側，初始狀態第一濾網和第二濾網相互接觸；第二濾網上設有多個清理柱，每個清理柱可插裝在一個第一濾網的濾孔，以在清理柱插入第一濾網的濾孔內時，疏通第一濾網的濾孔；第一濾網和第二濾網相互接觸時，清理柱插入第一濾網的濾孔內；開合機構初始狀態用于對第二濾網上進行封堵，以在隨第二濾網向左移動至預設位置時，開合機構使第二濾網上打開；回位組件包括拉簧和限位塊；過濾殼內壁上設有限位孔；限位塊上設有限位銷，以在限位塊滑動至限位孔的位置時，限位銷彈出并插入限位孔內，同時在限位塊受到向右的拉力大于預設值時，限位銷再次縮回限位塊內；限位塊與第二濾網固接；拉簧一端與限位塊固接，另一端與過濾殼固接；清理組件用于被觸發時可對第一濾網進行清理；蓄力組件用于在第二濾網向左滑動至預設位置時觸發清理組件，進而在第二濾網和第一濾網接觸時再次觸發清理組件。
進一步地，清理組件包括刮板和升降桿；刮板可上下滑動地設置在第一濾網的右側面，用于在上下滑動時對第一濾網進行清理；升降桿為螺紋桿，升降桿可轉動地設置在過濾殼內，且和刮板螺紋配合，以在升降桿以第一轉動方向轉動時，帶動刮板向上移動，在升降桿以第二轉動方向轉動時，帶動刮板向下移動；蓄力組件用于在第二濾網向左移動至預設距離時，帶動升降桿以第一轉動方向轉動，以在第二濾網向右移動至和第一濾網接觸時，帶動升降桿以第二轉動方向轉動。
進一步地，蓄力組件包括蓄力扭簧、齒條、第一齒輪、第二齒輪和觸發部；齒條水平設置，沿左右方向延伸，齒條的一端與第二濾網固接；第一齒輪和齒條嚙合；第二齒輪通過傳動桿和第一齒輪連接，第二齒輪用于在轉動時帶動清理組件工作；蓄力扭簧連接第一齒輪和第二齒輪，以在第一齒輪和第二齒輪相對轉動時蓄力扭簧蓄力；觸發部用于限制第二齒輪的轉動，以在第二濾網向左移動至預設距離和第二濾網、第一濾網接觸時，接觸對第二齒輪的限制。
進一步地，觸發部包括第一觸發桿和第二觸發桿；第一觸發桿可左右滑動地設置在過濾殼上，初始狀態第一觸發桿的右端用于限制第二齒輪的轉動，以在第二濾網向左滑動至預設距離時，帶動第一觸發桿向左移動；第二觸發桿的左端與第二濾網連接，第二濾網和第一濾網接觸時，使第二觸發桿的右端限制第二齒輪轉動。
進一步地，開合機構包括多個第一開合桿、多個第二開合桿和開合部；多個第一開合桿上下方向均布在第二濾網的左側面，第一開合桿水平設置，且下方沿長度方向均布有多個第一擋塊；多個第二開合板上下方向均布在第二濾網的左側面，第二開合桿水平設置，且上方沿長度方向均布有多個第二擋塊；第一擋塊和第二擋塊的結構相同，每個第二擋塊位于兩個第一擋塊之間，且第一開合桿和第二開合桿可相對滑動，處置狀態每個相鄰第一擋塊和第二擋塊對第二濾網的一個濾孔進行封堵；開合部用于在第二濾網向左移動至預設距離時，帶動第一開合桿和第二開合桿相對移動。
進一步地，開合部包括第一滑桿、第二滑桿和多個開合彈簧；第一滑桿豎直設置，且可在第二過濾網的左側面上滑動，多個第一開合桿與第一滑桿固接；第二滑桿豎直設置，且可在第二過濾網的右側面上滑動，多個第二開合桿與第二滑桿固接；第一滑桿和第二滑桿分別通過開合彈簧和第二濾網連接；過濾殼靠近第一滑桿和第二滑桿的側壁上均設有滑槽，初始狀態開合彈簧處于壓縮狀態，以在開合彈簧釋放時，第一滑桿和第二滑桿相對移動；第一滑桿和第二滑桿上設有滑塊，且第一滑桿和第二滑桿上的滑塊分別可在相應的滑槽內滑動；滑塊配置成在第二濾網向左滑動至預設位置時插入滑槽內。
進一步地，滑槽包括第一槽段、第二槽段和第三槽段；滑塊可上下滑動地設置；第一槽段的槽底為向右逐漸遠離第二過濾網的斜面；第二滑槽的槽底為平面，第二槽段的槽底與第一槽段的槽底的最底處處于同于水平，以在滑塊和第二槽端的底部連接使，第一擋塊和第二擋塊不再阻擋第二濾網上的濾孔；第二槽段為倒置“V”型槽；第三槽段的槽底為向右逐漸靠近第二濾網的背面，且和過濾殼平滑連接，以在滑塊可通過第三槽段脫離滑槽；第三槽段的右端和第一槽段的左端處于同一水平。
進一步地，每個清理柱的右端設有一個清理鉤；清理鉤可向右伸出第一過濾網；清理鉤用于勾住第一濾網上的濾孔內的雜質。
進一步地，刮板包括升降板和多個清理件；升降板位于第一過濾網的右側，蓄力組件可觸發升降板上下滑動；多個清理件沿升降板的長度方向均布；每個清理件包括兩個鉸接桿，兩個鉸接桿通過扭簧連接且鉸接，以使兩個鉸接桿初始狀態處于同一水平，兩個鉸接桿鉸接點固定于升降板上；每個鉸接桿可與一個清理鉤接觸，以在清理板上下滑動時，鉸接桿將清理鉤上的造成清楚。
進一步地，過濾殼的下側設有收集腔，用于清理組件清理下來的雜質。
本發明的有益效果是：本發明的一種紡織污水處理裝置過濾殼、過濾組件、回位組件、清理組件和蓄力組件，且廢水從過濾殼的進水口進入。從左往右的水流的推動下，推動第二濾網向左移動，當?shù)诙䴙V網向左移動至預設位置時，開合機構使第二濾網打開，進而使水流流通，第一濾網對廢水進行過濾。當?shù)谝粸V網發生堵塞時，第二濾網受到向左的推力減小，拉簧帶動第二濾網恢復至初始位置，清理柱插入第一濾網的濾孔內，將第一濾網的濾孔的雜質推出，進而接觸第一濾網的堵塞狀態，同時觸發清理組件對第一濾網的表面雜質進行清理，以實現裝置的自清潔效果。
（發明人：黃雙梅）
