公布日：2022.10.25
申請日：2022.08.23
分類號：C02F9/14(2006.01)I;C25B1/02(2006.01)I;C25B1/14(2006.01)I;C25B1/01(2021.01)I;C25B9/015(2021.01)I;C25B9/21(2021.01)I;
C25B15/08(2006.01)I
摘要
本案涉及一種高鹽有機廢水耦合脫鹽制氫系統，包括依次設置的：預處理系統、生物吸附池、耦合脫鹽制氫裝置、水解酸化池，所述耦合脫鹽制氫裝置包括產氫陰極、外圍陰極、陽極、產氫室、陽離子交換膜、陰離子交換膜、陰離子室、待處理水通道、電氧化室、鈉離子交換膜、陽離子室，所述產氫陰極與所述陽離子交換膜之間為產氫室，所述陽極與所述陽離子交換膜之間為電氧化室，所述陽極與所述陰離子交換膜之間為陰離子室，所述陰離子交換膜與所述鈉離子交換膜，所述鈉離子交換膜與所述外圍陰極之間為陽離子室。
權利要求書
1.一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，包括依次設置的：預處理系統（1）、生物吸附池（2）、耦合脫鹽制氫裝置（3）、水解酸化池（4），所述耦合脫鹽制氫裝置（3）包括產氫陰極（311）、外圍陰極（312）、陽極（313）、產氫室（32）、陽離子交換膜（33）、陰離子交換膜（34）、陰離子室（35）、待處理水通道（36）、電氧化室（37）、鈉離子交換膜（38）、陽離子室（39），所述產氫陰極（311）與所述陽離子交換膜（33）之間為產氫室（32），所述陽極（313）與所述陽離子交換膜（33）之間為電氧化室（37），所述陽極（313）與所述陰離子交換膜（34）之間為陰離子室（35），所述陰離子交換膜（34）與所述鈉離子交換膜（38），所述鈉離子交換膜（38）與所述外圍陰極（312）之間為陽離子室（39）；所述陽極富集陽極產電微生物；所述待處理水通道（36）設置進水口和出水口，所述進水口連接生物吸附池（2）的出水堰，所述出水口連接所述水解酸化池（4），所述水解酸化池（4）的出水口連接所述電氧化室（37）的進口，所述電氧化室（37）的出口連通后續生化工藝。
2.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述系統還包括鹽池（5）、結晶池（6），所述陰離子室（35）和陽離子室（39）連接鹽池（5），所述鹽池（5）連接結晶池（6）。
3.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述生化工藝包括厭氧池（7）、好氧池（8）中的一種或多種。
4.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述預處理系統（1）包括過濾池、吹脫塔中的一種或多種。
5.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述產氫陰極（311）為陰極為載鉑碳布，鉑含量0.5mg/cm2。
6.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述陽極（313）為總厚度為1-10cm的多層碳布。
7.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述系統還包括電源（305），所述電源為所述產氫陰極（311）、陽極（313）和/或產氫陰極（311）與外圍陰極（312）之間供電。
8.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述陽極（313）還設置有通過IrO2修飾的鈦陽極。
9.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述產氫陰極（311）、陽極（313）和/或產氫陰極（311）與外圍陰極（312）之間的電壓控制在0.6-4V。
10.如權利要求1所述的一種高鹽有機廢水耦合脫鹽制氫系統，其特征在于，所述產氫陰極（311）設置為筒狀多孔陰極，所述筒狀多孔陰極外側壁接觸廢水，內側壁設置疏水透氣膜，所述筒狀多孔陰極一端設置出氣口，所述耦合脫鹽制氫裝置（3）為筒狀結構，由內至外一次設置產氫陰極（311）、產氫室（32）、陽離子交換膜（33）、電氧化室（37）、陽極（313）、陰離子室（35）、陰離子交換膜（34）、待處理水通道（36）、鈉離子交換膜（38）、陽離子室（39）、外圍陰極（312）。
發明內容
本發明的目的就是為了解決現有技術存在的缺陷，提供有一種高鹽有機廢水耦合脫鹽制氫系統。
為了解決上述技術問題，本發明公開了一種高鹽有機廢水耦合脫鹽制氫系統，包括依次設置的：預處理系統1、生物吸附池2、耦合脫鹽制氫裝置3、水解酸化池4。

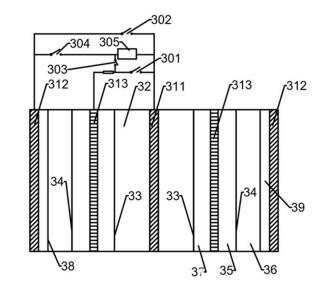

所述耦合脫鹽制氫裝置3包括產氫陰極311、外圍陰極312、陽極313、產氫室32、陽離子交換膜33、陰離子交換膜34、陰離子室35、待處理水通道36、電氧化室37、鈉離子交換膜38、陽離子室39，所述產氫陰極311與所述陽離子交換膜33之間為產氫室32，所述陽極313與所述陽離子交換膜33之間為電氧化室37，所述陽極313與所述陰離子交換膜34之間為陰離子室35，所述陰離子交換膜34與所述鈉離子交換膜38，所述鈉離子交換膜38與所述外圍陰極312之間為陽離子室39。
所述待處理水通道36設置進水口和出水口，所述進水口連接生物吸附池2的出水堰，所述出水口連接所述水解酸化池4，所述水解酸化池4的出水口連接所述電氧化室37的進口，所述電氧化室37的出口連通后續生化工藝。
進一步地，所述陽極富集陽極產電微生物。
進一步地，所述系統還包括鹽池5、結晶池6，所述陰離子室35和陽離子室39連接鹽池5，所述鹽池5連接結晶池6；進一步地，所述生化工藝包括厭氧池7、好氧池8中的一種或多種；進一步地，所述預處理系統1包括過濾池、吹脫塔中的一種或多種；進一步地，所述產氫陰極311為陰極為載鉑碳布，鉑含量
0.5mg/cm2；進一步地，所述陽極313為總厚度為1-10cm的多層碳布；進一步地，所述系統還包括電源305，所述電源為所述產氫陰極311、陽極313和/或產氫陰極311與外圍陰極312之間供電；進一步地，所述產氫陰極311、外圍陰極312、陽極313之間設置若干條導線連接，所述導線上設置開關。進一步地，所述開關設置4個，分別為第一開關301、第二開關302、第三開關303、第四開關304。
進一步地，所述陽極313還設置有通過IrO2修飾的鈦陽極。
進一步地，所述產氫陰極311、陽極313和/或產氫陰極311與外圍陰極312之間的電壓控制在0.6-4V。
進一步地，所述高鹽有機廢水為味精廢水。
進一步地，所述產氫陰極311設置為筒狀多孔陰極，所述筒狀多孔陰極外側壁接觸廢水，內側壁設置疏水透氣膜，所述筒狀多孔陰極一端設置出氣口。
進一步地，所述為筒狀結構，由內至外一次設置產氫陰極311、產氫室32、陽離子交換膜33、電氧化室37、陽極313、陰離子室35、陰離子交換膜34、待處理水通道36、鈉離子交換膜38、陽離子室39、外圍陰極312。
進一步地，所述產氫室32密封設置。
本發明的一種高鹽有機廢水耦合脫鹽制氫系統，具有諸多優點：
1.發酵廢水是一種常見的高鹽有機廢水，其中含有高濃度COD和鹽分，味精發酵廢水就是其中一種典型的高鹽有機廢水，味精發酵廢水通常需要對廢水預處理去除廢水中的菌絲及多余蛋白質，而此過程通常采用鐵鹽、鋁鹽絮凝，這樣回收的蛋白質含有大量金屬離子，影響循環利用，而本申請則是采用生物吸附的方式處理經過預處理后的廢水，吸附污泥再進行發酵回收蛋白質含量高，效果好，同時可以降低廢水中總氮濃度，提高后續生化處理過程中產生的氨氣過高的問題；
2.本申請創造性的將脫鹽與產氫設置在同一裝置中，經過生化吸附的廢水進入耦合脫鹽制氫裝置，在電極的作用下，廢水中的硫酸根及鈉離子經過膜組進行濃縮，實現廢水中鹽分的降低；
3.降低鹽分的廢水從耦合脫鹽制氫裝置中排出后，輸送至水解酸化池中進行水解酸化，經水解酸化處理后，廢水中的淀粉類物質可以降解為乙酸等小分子物質，然后將水解酸化池的出水輸送至耦合脫鹽制氫裝置的電氧化室中進行電氧化，電氧化過程中，產生的氫離子經過陽離子交換膜進入到產氫室，在產氫陰極的作用下產生氫氣，實現能源的回收；
4.陽極富集產電微生物，為脫鹽過程提供電能，充分利用生物產電，在此系統中還設置電源，在生物產電電壓不足或不穩定時，電源可以保證脫鹽效率；
5.在陽極中部分加入了通過IrO2修飾的鈦陽極，該電極在電源供電的作用下，可以將氨基酸類有機氮轉換為氮?dú)馊コ�，降低整個系統的總氮濃度，防止氨氮對后續厭氧工藝的毒害作用；
6.通過脫離子，可以將廢水中的硫酸鈉等鹽類回收，并回用到生產工藝中，大大降低了運行成本。
（發明人：陳飛;邵衛平）
