公布日：2022.11.15
申請日：2022.09.07
分類號：C02F3/30(2006.01)I
摘要
本發明涉及水處理設備技術領域，公開了一種耐高、低溫和高海拔的污水處理設備，包括第一箱體和第二箱體，第一箱體內依次連通設置有調節池、缺氧池、厭氧池和接觸氧化池，第二箱體內依次連通設置有MBR膜反應池、清水池和操作間；污水進入調節池在調節池內進行均質、均量，并由溫控加熱裝置進行加熱等各項調解，與氣攪拌模塊共同作用，使污水可在各項極端環境下達到處理狀態后，進入缺氧池，再流入?yún)捬醭睾徒佑|處氧化池，最后到MBR膜池反應分析后將清水排放至清水池中儲存待用，能夠有效的對污水進行處理，缺氧、厭氧和好氧狀態的交替有利于各類微生物菌群的生長，能夠同時去除有機物、氮、磷等污染物，從而實現污水的有效處理。
權利要求書
1.一種耐高、低溫和高海拔的污水處理設備，其特征在于，包括第一箱體和第二箱體，所述第一箱體內依次連通設置有調節池、缺氧池、厭氧池和接觸氧化池，所述第二箱體內依次連通設置有MBR膜反應池、清水池和操作間；所述第一箱體底部設有氣攪拌模塊，所述調節池內設有溫控加熱裝置，所述接觸氧化池底部設置有與所述MBR膜反應池連接的污水轉移連接單元。
2.根據權利要求1所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述污水轉移連接單元包括第一連接管和第二連接管；所述氣攪拌模塊包括設置在所述第一箱體底部設置的空氣管和第三連接管以及設置在所述操作間內的風機；所述第一連接管將所述接觸氧化池與所述MBR膜反應池連通，所述第二連接管將所述缺氧池與所述MBR膜反應池連通，所述第三連接管將所述空氣管與所述風機連通。
3.根據權利要求2所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述缺氧池的底部設置有射流攪拌單元，所述空氣管設置在所述調節池、所述缺氧池和所述厭氧池底部。
4.根據權利要求1所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述接觸氧化池內布置彈性填料及微孔曝氣裝置。
5.根據權利要求1所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述調節池的污水進水連接口內設置有隔渣粗格柵，所述隔渣粗格柵另一側設有儲泥池，所述儲泥池上設置有排泥管。
6.根據權利要求1所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述缺氧池與所述調節池的連通處設置有隔渣細格柵。
7.根據權利要求1所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述第二連接管裝配伴熱裝置。
8.根據權利要求1所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述缺氧池與厭氧池通過所述缺氧池底部開設的第一方孔連接，所述缺氧池與所述接觸氧化池通過所述缺氧池上部開設的第二方孔連接。
9.根據權利要求1所述的耐高、低溫和高海拔的污水處理設備，其特征在于，所述MBR膜反應池設置有清水泵和清水管，所述清水泵通過所述清水管將所述MBR膜反應池中的上清液抽至所述清水池。
發明內容
本發明的目的在于提供一種耐高、低溫和高海拔的污水處理設備，解決以下技術問題：
如何提供一種能夠可轉場、節省場地空間的污水處理設備。
本發明的目的可以通過以下技術方案實現：

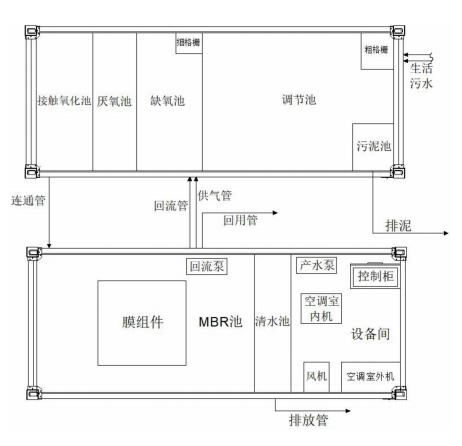

一種耐高、低溫和高海拔的污水處理設備，包括第一箱體和第二箱體，所述第一箱體內依次連通設置有調節池、缺氧池、厭氧池和接觸氧化池，所述第二箱體內依次連通設置有MBR膜反應池、清水池和操作間；
所述第一箱體底部設有氣攪拌模塊，所述調節池內設有溫控加熱裝置，所述接觸氧化池底部設置有與所述MBR膜反應池連接的污水轉移連接單元。
通過上述技術方案，污水進入調節池在調節池內進行均質、均量，并由溫控加熱裝置進行加熱等各項調解，與氣攪拌模塊共同作用，使污水可在各項極端環境下達到處理狀態后，進入缺氧池，再流入?yún)捬醭睾徒佑|處氧化池，最后到MBR膜池反應分析后將清水排放至清水池中儲存待用，能夠有效的對污水進行處理，缺氧、厭氧和好氧狀態的交替有利于各類微生物菌群的生長，能夠同時去除有機物、氮、磷等污染物，從而實現污水的有效處理。
作為本發明進一步的方案：所述污水轉移連接單元包括第一連接管和第二連接管；所述氣攪拌模塊包括設置在所述第一箱體底部設置的空氣管和第三連接管以及設置在所述操作間內的風機；
所述第一連接管將所述接觸氧化池與所述MBR膜反應池連通，所述第二連接管將所述缺氧池與所述MBR膜反應池連通，所述第三連接管將所述空氣管與所述風機連通。
通過上述技術方案，第一連接管將第一箱體中的接觸氧化池與MBR膜反應池連通，第二連接管作為回流管，可將MBR膜反應池中的水回流至缺氧池中進行繼續凈化，風機可通過第三連接管向空氣管充氣，使空氣管能夠向缺氧池中進行脈沖氣攪拌，保證污水及回流缺氧池的混合液均勻混合，防止污泥沉降。
作為本發明進一步的方案：所述缺氧池的底部設置有射流攪拌單元，所述空氣管設置在所述調節池、所述缺氧池和所述厭氧池底部。
通過上述技術方案，空氣管能夠向調節池、缺氧池和厭氧池中進行脈沖氣攪拌，配合射流攪拌單元能夠充分的保證缺氧池中混合液的混合均勻以及防止淤泥沉降；射流攪拌單元可從MBR膜反應池中獲取清水向缺氧池中射出，增強攪拌效果。
作為本發明進一步的方案：所述接觸氧化池內布置彈性填料及微孔曝氣裝置。
通過上述技術方案，接觸氧化池內控制溶解氧為0.5-1mg/l兼氧區域，污水在此區域反應后進入MBR膜反應池停留2.7h并進行充分反應，該區域溶解氧2-5mg/l，充分降解有機污染物及氨氮等。
作為本發明進一步的方案：所述調節池的污水進水連接口內設置有隔渣粗格柵，所述隔渣粗格柵另一側設有儲泥池，所述儲泥池上設置有排泥管。
通過上述技術方案，隔渣粗格柵可對較大體積的雜質進行預攔截，防止大塊雜質將水泵等相關設備堵塞損壞；儲泥池可收集沉降的淤泥，打開排泥管可將淤泥排出。
作為本發明進一步的方案：所述缺氧池與所述調節池的連通處設置有隔渣細格柵。
通過上述技術方案，由隔渣細格柵過濾較小的污渣雜質，可防止該部分污渣雜質對厭氧池和接觸氧化池以及MBR膜反應池的過濾凈化效果產生影響。
作為本發明進一步的方案：所述第二連接管裝配伴熱裝置。
作為本發明進一步的方案：所述缺氧池與厭氧池通過所述缺氧池底部開設的第一方孔連接，所述缺氧池與所述接觸氧化池通過所述缺氧池上部開設的第二方孔連接。
作為本發明進一步的方案：所述MBR膜反應池設置有清水泵和清水管，所述清水泵通過所述清水管將所述MBR膜反應池中的上清液抽至所述清水池。
本發明的有益效果：
(1)本發明在使用時，污水進入調節池在調節池內進行均質、均量，并由溫控加熱裝置進行加熱等各項調解，與氣攪拌模塊共同作用，使污水可在各項極端環境下達到處理狀態后，進入缺氧池，再流入?yún)捬醭睾徒佑|處氧化池，最后到MBR膜池反應分析后將清水排放至清水池中儲存待用，能夠有效的對污水進行處理，缺氧、厭氧和好氧狀態的交替有利于各類微生物菌群的生長，能夠同時去除有機物、氮、磷等污染物，從而實現污水的有效處理；
(2)第一箱體和第二箱體及其內部設備，在設計時所采用的工作環境溫度為-40℃-50℃，貯存環境溫度：-45℃-60℃。第一箱體和第二箱體設備裝備化程度高、反應機動性強，運輸、安裝方便，能適應公路、鐵路、水路和航空運輸，其整體設計滿足各項運輸?shù)跹b重心要求，運輸機動能力大，達到600公里設備無故障，內部管道連接可自由組裝、拼接、替換，維護、更換方便，可備用性強；
(3)第一箱體和第二箱體設備的安全性強，各部位連接可靠，危險處均有標識及防護隔離裝置，漏電保護性強，能在40℃、相對濕度為85％的環境下接地可靠，電阻＞24Ω，設備能有效阻燃，自滅性強，集成配有滅火裝置及回用滅火功能。第一箱體和第二箱體設備總成齊套性程度高，所有總成設備均為國產品牌，100％自主可控，設備采用人機交互設計，操作便捷，可視化程度高，易于快速掌握。
（發明人：董昶;朱新波;許平;杜舟;葉德軍;李鵬;王奕雯）
