公布日：2022.10.14
申請日：2022.06.02
分類號：C02F1/72(2006.01)I;C02F1/78(2006.01)I;C02F1/76(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于廢水催化氧化處理技術領域，公開了一種催化氧化廢水深度處理系統。包括：氣液混合部，將廢水與氣體氧化劑預混合；催化氧化部，與氣液混合部連接，用于氣液混合流體與催化劑接觸發生反應；回流沉淀部，與催化氧化部連通，用于折流沉淀分離催化劑，形成高密度催化劑區域；催化劑分離回收部，包括磁分離裝置和催化劑投加裝置，用于分離回收催化劑；其中，催化劑為具有磁性的微米級粉末狀催化劑；催化氧化部采用機械攪拌進行混合。該系統采用磁性微米級粉末狀催化劑、在機械攪拌作用下，實現類均相催化氧化反應，反應速率快、時間短、反應充分，催化劑循環利用，運行成本低。
權利要求書

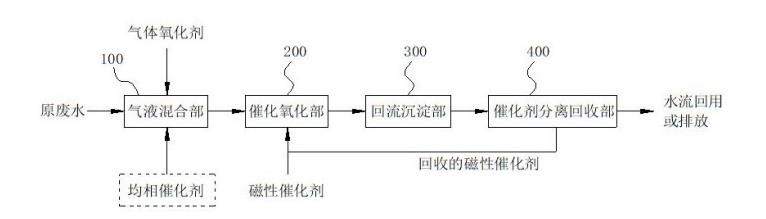

1.一種催化氧化廢水深度處理系統，其特征在于，包括：氣液混合部，用于供應廢水和氣體氧化劑，將廢水與氣體氧化劑進行充分混合；催化氧化部，與所述氣液混合部的出口端連接，混合氣體氧化劑的廢水在所述催化氧化部中與催化劑接觸發生催化氧化反應；回流沉淀部，與所述催化氧化部的出口端連通，用于折流沉淀分離催化氧化后水流中的催化劑，形成一高密度催化劑區域；催化劑分離回收部，包括相連接的磁分離裝置和催化劑投加裝置，所述磁分離裝置與所述回流沉淀部的出口端連接，所述催化劑投加裝置連接至所述催化氧化部，用于分離回收催化劑；其中，所述催化劑為具有磁性的微米級粉末狀催化劑；所述催化氧化部采用機械攪拌進行氣液和催化劑的混合。
2.根據權利要求1所述的催化氧化廢水深度處理系統，其特征在于，所述氣液混合部包括原水箱、氣液混合泵和氣體氧化劑泵送裝置，所述原水箱經管路與所述氣液混合泵的入口端連接，所述氣體氧化劑泵送裝置經管路與所述氣液混合泵上的進氣口連接，所述氣液混合泵的出口端經管路連接至所述催化氧化部。
3.根據權利要求2所述的催化氧化廢水深度處理系統，其特征在于，所述氣體氧化劑泵送裝置包括臭氧發生器和氣體臭氧濃度檢測儀，所述臭氧發生器的出口管路與所述進氣口連接，所述出口管路上依次設有氣體球閥、氣體三通閥、氣體流量計和氣體止回閥，所述氣體臭氧濃度檢測儀與所述氣體三通閥連接。
4.根據權利要求2或3所述的催化氧化廢水深度處理系統，其特征在于，所述氣體氧化劑經所述氣液混合泵與廢水混合形成10-50μm的微小氣泡，混合時間為0.05-0.2s。
5.根據權利要求2所述的催化氧化廢水深度處理系統，其特征在于，所述氣液混合部還包括均相催化劑投加裝置，所述均相催化劑投加裝置包括相連接的儲箱和計量泵，所述計量泵的出口端經管路與所述氣液混合泵入口端管路上的注射閥連接。
6.根據權利要求1所述的催化氧化廢水深度處理系統，其特征在于，所述催化氧化部和回流沉淀部位于反應器本體內，所述反應器本體為密封罐體，設有廢水投加管、催化劑投加管和排水口，所述廢水投加管和催化劑投加管位于所述催化氧化部上并向內延伸，所述排水口設于所述回流沉淀部上部，所述催化氧化部和所述回流沉淀部于底部連通。
7.根據權利要求6所述的催化氧化廢水深度處理系統，其特征在于，所述反應器本體內經豎向擋板分隔成催化氧化部和回流沉淀部，所述豎向擋板的兩側和頂側分別連接所述反應器本體的側壁和頂壁，所述豎向擋板底側與所述反應器本體的底壁之間形成高度為10-30cm的連通通道。
8.根據權利要求7所述的催化氧化廢水深度處理系統，其特征在于，所述回流沉淀部?jī)?nèi)上下交錯設有若干折流擋板，若干所述折流擋板向下傾斜設置，傾斜角度為30-60°。
9.根據權利要求8所述的催化氧化廢水深度處理系統，其特征在于，所述回流沉淀部下部及與所述催化氧化部的連通通道區域?yàn)楦呙芏却呋瘎﹨^(qū)域。
10.根據權利要求6所述的催化氧化廢水深度處理系統，其特征在于，所述催化氧化部?jī)?nèi)設有兩級槳葉攪拌器；所述廢水投加管外端經管路與所述氣液混合部連接，內端向下延伸至所述兩級槳葉攪拌器的兩級槳葉之間；所述廢水投加管的出口與所述反應器本體的側壁距離10-30cm，且出口處設有防短流擋板。
11.根據權利要求1所述的催化氧化廢水深度處理系統，其特征在于，所述磁分離裝置包括磁截留機構和卸渣機構；所述催化劑投加裝置包括攪拌箱和投加泵，所述攪拌箱設于所述卸渣機構的排料口之下，所述投加泵經管路連接所述攪拌箱和所述催化劑投加管，所述投加泵和催化劑投加管之間的管路上依次設有污泥止回閥和排污閥。
發明內容
本發明針對現有技術中固定床形式和流化床形式進行催化氧化深度處理廢水存在的不足，提供了一種催化氧化廢水深度處理系統。該系統采用磁性微米級粉末狀催化劑、在機械攪拌作用下，實現類均相的催化氧化反應，催化氧化反應速率快、時間短、反應充分，催化劑被回收循環利用，運行成本低。
為實現上述目的，本發明采用的技術方案如下：一種催化氧化廢水深度處理系統，包括：氣液混合部，用于供應廢水和氣體氧化劑，將廢水與氣體氧化劑進行充分混合；催化氧化部，與所述氣液混合部的出口端連接，混合氣體氧化劑的廢水在所述催化氧化部中與催化劑接觸發生催化氧化反應；回流沉淀部，與所述催化氧化部的出口端連通，用于折流沉淀分離催化氧化后水流中的催化劑，形成一高密度催化劑區域；催化劑分離回收部，包括相連接的磁分離裝置和催化劑投加裝置，所述磁分離裝置與所述回流沉淀部的出口端連接，所述催化劑投加裝置連接至所述催化氧化部，用于分離回收催化劑；其中，所述催化劑為具有磁性的微米級粉末狀催化劑；所述催化氧化部采用機械攪拌進行氣液和催化劑的混合。
在本申請的一種實施例中，所述氣液混合部包括原水箱、氣液混合泵和氣體氧化劑泵送裝置，所述原水箱經管路與所述氣液混合泵的入口端連接，所述氣體氧化劑泵送裝置經管路與所述氣液混合泵上的進氣口連接，所述氣液混合泵的出口端經管路連接至所述催化氧化部。
在本申請的一種實施例中，所述氣體氧化劑泵送裝置包括臭氧發生器和氣體臭氧濃度檢測儀，所述臭氧發生器的出口管路與所述進氣口連接，所述出口管路上依次設有氣體球閥、氣體三通閥、氣體流量計和氣體止回閥，所述氣體臭氧濃度檢測儀與所述氣體三通閥連接。
在本申請的一種實施例中，所述氣體氧化劑經所述氣液混合泵與廢水混合形成10-50μm的微小氣泡，混合時間為0.05-0.2s。
在本申請的一種實施例中，所述氣液混合部還包括均相催化劑投加裝置，所述均相催化劑投加裝置包括相連接的儲箱和計量泵，所述計量泵的出口端經管路與所述氣液混合泵入口端管路上的注射閥連接。
在本申請的一種實施例中，所述催化氧化部和回流沉淀部位于反應器本體內，所述反應器本體為密封罐體，設有廢水投加管、催化劑投加管和排水口，所述廢水投加管和催化劑投加管位于所述催化氧化部上并向內延伸，所述排水口設于所述回流沉淀部上部，所述催化氧化部和所述回流沉淀部于底部連通。
在本申請的一種實施例中，所述反應器本體內經豎向擋板分隔成催化氧化部和回流沉淀部，所述豎向擋板的兩側和頂側分別連接所述反應器本體的側壁和頂壁，所述豎向擋板底側與所述反應器本體的底壁之間形成高度為10-30cm的連通通道。
在本申請的一種實施例中，所述回流沉淀部?jī)?nèi)上下交錯設有若干折流擋板，若干所述折流擋板向下傾斜設置，傾斜角度為30-60°。
在本申請的一種實施例中，所述回流沉淀部下部及與所述催化氧化部的連通通道區域?yàn)楦呙芏却呋瘎﹨^(qū)域。
在本申請的一種實施例中，所述催化氧化部?jī)?nèi)設有兩級槳葉攪拌器；所述廢水投加管外端經管路與所述氣液混合部連接，內端向下延伸至所述兩級槳葉攪拌器的兩級槳葉之間；所述廢水投加管的出口與所述反應器本體的側壁距離10-30cm，且出口處設有防短流擋板。
在本申請的一種實施例中，所述磁分離裝置包括磁截留機構和卸渣機構；所述催化劑投加裝置包括攪拌箱和投加泵，所述攪拌箱設于所述卸渣機構的排料口之下，所述投加泵經管路連接所述攪拌箱和所述催化劑投加管，所述投加泵和催化劑投加管之間的管路上依次設有污泥止回閥和排污閥。
與現有技術相比，本發明的有益效果是：1、本發明的催化氧化廢水深度處理系統，將氣體氧化劑與廢水預先充分混合，然后與具有磁性的微米級粉末狀催化劑在機械攪拌作用下充分接觸發生催化氧化反應降解有機污染物，反應后的水流進入回流沉淀部，催化劑在折流作用下向下沉淀在回流沉淀部底部形成一高密度催化劑區域，催化氧化部?jī)?nèi)反應后的水流均需經過該高密度催化劑區域排出，使得在催化氧化部?jī)?nèi)未反應的氧化劑在此處與催化劑充分接觸反應；排出的水流經催化劑分離回收部分離回收磁性催化劑，并將磁性催化劑回加至催化氧化部?jī)?nèi)實現循環利用。該系統對氣體氧化劑利用率高，反應速度快，對有機污染物的降解速率約是現有非均相催化劑固定床形式降解速率的2倍，處理的水流停留時間縮短，系統單位時間內運行負荷大；采用機械攪拌、且形成高密度催化劑區域，實現類均相催化氧化反應，反應充分、高效、能耗低；催化劑在催化反應區域（催化氧化部和回流沉淀部）不易被排出，利用效率提高，排出的催化劑量少，且可通過催化劑分離回收部回收再利用，催化劑總投入少，分離處理量小。
2.本發明的系統中，其氣液混合部設置有均相催化劑投加裝置，可同時或單獨投加均相催化劑（如雙氧水），可協同進行催化氧化，進一步增強臭氧催化氧化降解難降解有機污染物的能力；也可單獨進行均相催化氧化反應，應用場景多，適應性強。
3、本發明將催化氧化部和回流沉淀部設置于反應器本體內，經豎向擋板和折流擋板的設置來實現催化氧化部和回流沉淀部的分隔及功能，結構簡單，設備成本低，處理過程易于控制。
（發明人：于金旗;張鶴清;孫磊;吳振軍;田彩星）
