公布日：2022.10.04

申請日：2022.06.27

分類號：C02F1/04(2006.01)I

摘要

本發明公開了一種高鹽有機污水處理裝置，涉及污水處理技術領域，包括箱體，所述箱體頂部的右側連通有冷凝管，所述箱體的兩次均設置有儲存盒，所述箱體的頂部設置有電機，所述電機的底部設置有攪拌桿，所述箱體的內部設置有加熱器，所述攪拌桿的外部設置有清潔機構，所述清潔機構包括傳動組，所述傳動組的外部與攪拌桿的內部相連接。高鹽有機污水處理裝置，防止鹽會在箱體內部底部進行結晶，從而導致工作人員在清理收集的過程中，收集效率低下，難以將其進行清除，無需工作人員手動將其進行收集，降低工作人員的勞動強度，方便使用，防止結晶在儲存盒的內部由于過熱，從而導致其無法被工作人員進行快速的收集，從而降低工作效率。

權利要求書

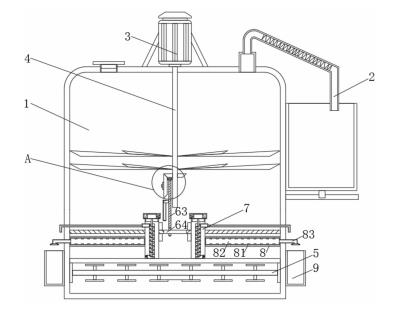

1.一種高鹽有機污水處理裝置，包括箱體(1)，其特征在于：所述箱體(1)頂部的右側連通有冷凝管(2)，所述箱體(1)的兩次均設置有儲存盒(9)，所述箱體(1)的頂部設置有電機(3)，所述電機(3)的底部設置有攪拌桿(4)，所述箱體(1)的內部設置有加熱器(5)，所述攪拌桿(4)的外部設置有清潔機構(6)，所述清潔機構(6)外部的兩次均設置有收集機構(7)，所述收集機構(7)與箱體(1)內部之間設置有冷卻機構(8)。

2.根據權利要求1所述的一種高鹽有機污水處理裝置，其特征在于：所述清潔機構(6)包括傳動組(61)，所述傳動組(61)的外部與攪拌桿(4)的內部相連接，所述傳動組(61)的右側通過圓桿套設有方槽長塊(62)，所述方槽長塊(62)的底部固定連接有齒板(63)，所述齒板(63)的正面嚙合連接有齒輪(65)，所述齒輪(65)的內部貫穿連接有螺紋桿(64)，所述螺紋桿(64)外部的兩次均螺紋連接有螺母(66)。

3.根據權利要求1所述的一種高鹽有機污水處理裝置，其特征在于：所述收集機構(7)包括收集塊(71)，所述收集塊(71)的內部開設有收集腔(72)，所述收集腔(72)內部的底部通過軸承座A轉動連接有絞龍(73)，所述絞龍(73)的頂部固定連接有棘輪組(74)，兩個收集塊(71)相遠離的一側均連通有軟管(75)。

4.根據權利要求1所述的一種高鹽有機污水處理裝置，其特征在于：所述冷卻機構(8)包括空心塊(81)，所述空心塊(81)與收集機構(7)之間固定連接有氣囊(82)，所述氣囊(82)遠離收集機構(7)的一側連通有噴頭(83)。

5.根據權利要求2所述的一種高鹽有機污水處理裝置，其特征在于：所述螺紋桿(64)的兩側均通過軸承座B與箱體(1)內部的兩側相連接。

6.根據權利要求2所述的一種高鹽有機污水處理裝置，其特征在于：所述傳動組(61)包括錐形齒A，錐形齒A的內部與攪拌桿(4)的外部相連接，錐形齒A的外部嚙合連接有錐形齒B，錐形齒B的左側通過軸承座C轉動連接有橫臂，橫臂的背面與箱體(1)內部的背面相連接。

7.根據權利要求3所述的一種高鹽有機污水處理裝置，其特征在于：所述棘輪組(74)包括空心輪，空心輪的底部通過軸承與收集塊(71)的頂部相連接，空心輪的外部與箱體(1)內部的背面相接觸，空心輪內部的右側通過鉸接件轉動連接有棘爪，棘爪的外部設置有棘輪，棘輪的底部與絞龍(73)的頂部相連接。

8.根據權利要求1所述的一種高鹽有機污水處理裝置，其特征在于：所述箱體(1)的右側通過導向槽長塊滑動連接有導向塊，導向塊的頂部固定連接有收集盒。

發明內容

本發明的目的在于提供一種高鹽有機污水處理裝置，以解決上述背景技術中鹽會在箱體內部底部進行結晶，從而導致工作人員在清理收集的過程中，收集效率低下，難以將其進行清除的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種高鹽有機污水處理裝置，包括箱體，所述箱體頂部的右側連通有冷凝管，所述箱體的兩次均設置有儲存盒，所述箱體的頂部設置有電機，所述電機的底部設置有攪拌桿，所述箱體的內部設置有加熱器，所述攪拌桿的外部設置有清潔機構，所述清潔機構外部的兩次均設置有收集機構，所述收集機構與箱體內部之間設置有冷卻機構。

可選的，所述清潔機構包括傳動組，所述傳動組的外部與攪拌桿的內部相連接，所述傳動組的右側通過圓桿套設有方槽長塊，所述方槽長塊的底部固定連接有齒板，所述齒板的正面嚙合連接有齒輪，所述齒輪的內部貫穿連接有螺紋桿，所述螺紋桿外部的兩次均螺紋連接有螺母。

可選的，所述收集機構包括收集塊，所述收集塊的內部開設有收集腔，所述收集腔內部的底部通過軸承座A轉動連接有絞龍，所述絞龍的頂部固定連接有棘輪組，兩個收集塊相遠離的一側均連通有軟管。

可選的，所述冷卻機構包括空心塊，所述空心塊與收集機構之間固定連接有氣囊，所述氣囊遠離收集機構的一側連通有噴頭。

可選的，所述螺紋桿的兩側均通過軸承座B與箱體內部的兩側相連接。

可選的，所述傳動組包括錐形齒A，錐形齒A的內部與攪拌桿的外部相連接，錐形齒A的外部嚙合連接有錐形齒B，錐形齒B的左側通過軸承座C轉動連接有橫臂，橫臂的背面與箱體內部的背面相連接。

可選的，所述棘輪組包括空心輪，空心輪的底部通過軸承與收集塊的頂部相連接，空心輪的外部與箱體內部的背面相接觸，空心輪內部的右側通過鉸接件轉動連接有棘爪，棘爪的外部設置有棘輪，棘輪的底部與絞龍的頂部相連接。

可選的，所述箱體的右側通過導向槽長塊滑動連接有導向塊，導向塊的頂部固定連接有收集盒。

本發明的技術效果和優點：

1.高鹽有機污水處理裝置，使用的過程中自動通過攪拌桿驅動清潔機構帶動收集機構對鹽水產生的結晶進行清潔，防止鹽會在箱體內部底部進行結晶，從而導致工作人員在清理收集的過程中，收集效率低下，難以將其進行清除。

2.高鹽有機污水處理裝置，收集機構在收集結晶的過程中自動通過摩擦力驅動內部結晶進行出料，收集至儲存盒的內部，無需工作人員手動將其進行收集，降低工作人員的勞動強度，方便使用。

3.高鹽有機污水處理裝置，收集機構在收集結晶的過程中自動通過冷卻機構對收集至儲存盒內部的結晶進行快速的降溫，防止結晶在儲存盒的內部由于過熱，從而導致其無法被工作人員進行快速的收集，從而降低工作效率。

（發明人：陳攀;陳振興）
