公布日：2022.11.08
申請日：2022.10.11
分類號：B01D35/06(2006.01)I;B01D35/12(2006.01)I;B01D35/16(2006.01)I;C02F1/48(2006.01)I
摘要
本發明涉及一種含鐵廢水的處理裝置，包括用于提供動力的動力機構，還包括用于對廢水中鐵渣進行收集的吸附機構、過濾機構以及用于切換吸附機構、過濾機構狀態的動力切換機構，動力機構安裝在外部機構上端，動力機構動力輸出端連接有動力切換機構和中心分流機構，動力切換機構分為三組且每組上安裝一組吸附機構，吸附機構為固定在外部機構內部，吸附機構之間中心位安裝中心分流機構，吸附機構外部包圍安裝有過濾機構；吸附機構包括磁力固定架，磁力固定架上端軸心位安裝有上端配合環，上端配合環上端通過上端固定環配合外部機構，用以解決在常見的鐵屑廢水處理中需要人工維護以及經常停機造成工作效率低下以及對濾板進行沖擊疲勞的技術問題。
權利要求書
1.一種含鐵廢水的處理裝置，包括用于提供動力的動力機構（1），其特征在于：還包括用于對廢水中鐵渣進行收集的吸附機構（5）、過濾機構（6）以及用于切換所述吸附機構（5）、所述過濾機構（6）狀態的動力切換機構（2），所述動力機構（1）安裝在外部機構（4）上端，所述動力機構（1）動力輸出端連接有動力切換機構（2）和中心分流機構（3），所述動力切換機構（2）分為三組且每組上安裝一組吸附機構（5），所述吸附機構（5）為固定在所述外部機構（4）內部，所述吸附機構（5）之間中心位安裝所述中心分流機構（3），所述吸附機構（5）外部包圍安裝有過濾機構（6）；所述吸附機構（5）包括磁力固定架（53），所述磁力固定架（53）上端軸心位安裝有上端配合環（52），所述上端配合環（52）上端通過上端固定環（51）配合所述外部機構（4），所述上端配合環（52）外圓面位于所述上端固定環（51）之間成型有上端限位塊（59），所述上端限位塊（59）配合連接所述上端固定環（51）內側面成型的上端導向槽（58），另一個所述磁力固定架（53）配合安裝在所述過濾機構（6）內側底部，所述磁力固定架（53）之間安裝有磁力板（54）和后支撐柱（55），且所述磁力板（54）和所述后支撐柱（55）對向安裝。
2.根據權利要求1所述的一種含鐵廢水的處理裝置，其特征在于：所述過濾機構（6）包括濾網座（63），上下兩個所述濾網座（63）內側均勻安裝有三個濾網架（64），所述濾網架（64）外側呈圓圈狀安裝有濾網（61），所述濾網座（63）下端和所述外部機構（4）之間安裝有防水環（62），下端所述濾網座（63）底部安裝有下端配合環（24），所述下端配合環（24）外側與所述外部機構（4）之間配合有下端固定環（65），所述下端配合環（24）底部和所述過濾機構（6）之間安裝有彈簧，所述下端配合環（24）與所述下端固定環（65）之間上成型有下端限位塊（66），所述下端固定環（65）內側上成型有配合下端限位塊（66）的下端導向槽（69），所述下端導向槽（69）為三個截面120度的圓弧槽配合而成，且每段圓弧槽之間通過豎直槽聯通，位于每段圓弧槽靠近頂端位置安裝有擠壓塊（68），所述擠壓塊（68）鑲嵌于所述下端固定環（65），所述擠壓塊（68）底部安裝有弧形彈片，所述下端固定環（65）上貫穿連接有三個鎖銷（67），且所述鎖銷（67）與所述下端固定環（65）之間通過彈簧連接，每一個所述濾網架（64）中上下貫穿安裝有配合桿（610），所述配合桿（610）下端通過彈簧配合所述濾網架（64），所述磁力固定架（53）地面成型有與配合桿（610）嚙合的槽。
3.根據權利要求2所述的一種含鐵廢水的處理裝置，其特征在于：所述動力切換機構（2）包括動力桿（21），所述動力桿（21）底部安裝有底部動力花鍵（22），所述下端配合環（24）內側底部成型有配合所述底部動力花鍵（22）的花鍵槽（23）。
4.根據權利要求3所述的一種含鐵廢水的處理裝置，其特征在于：所述中心分流機構（3）包括傳輸管（31），所述傳輸管（31）下端固定連接有分流旋轉筒（32），所述傳輸管（31）上端外側配合所述動力機構（1），所述分流旋轉筒（32）外圓面均勻成型有三個出水孔，所述分流旋轉筒（32）下端軸心位連接有螺旋上水葉片（34），所述螺旋上水葉片（34）外側安裝有底部固定筒（33）。

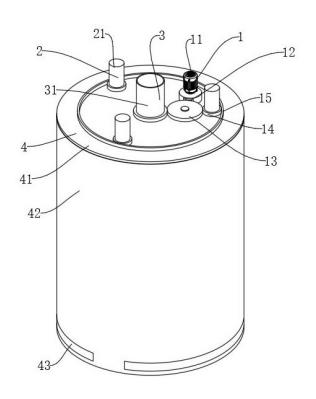

5.根據權利要求4所述的一種含鐵廢水的處理裝置，其特征在于：所述外部機構（4）包括上端密封蓋（41），所述上端密封蓋（41）下端安裝有外部密封筒（42），所述外部密封筒（42）內部底端安裝有三個收集槽（43），所述外部密封筒（42）內部位于每組濾網（61）之間固定有中心隔板（44）。
6.根據權利要求5所述的一種含鐵廢水的處理裝置，其特征在于：所述動力機構（1）包括電動機（11），所述電動機（11）下端通過電機架固定在所述上端密封蓋（41）上端，所述電動機（11）動力輸出端安裝有主動齒輪（12），所述主動齒輪（12）一端配合有分流齒輪（13），所述分流齒輪（13）內外兩側分別通過被動齒輪（14）配合所述動力桿（21）和傳輸管（31），三個動力桿（21）上的所述被動齒輪（14）之間通過外部齒環（15）配合。
7.根據權利要求2所述的一種含鐵廢水的處理裝置，其特征在于：所述后支撐柱（55）靠近上側貫穿安裝有離心柱（56），所述離心柱（56）外側一端安裝有敲擊塊（57），所述敲擊塊（57）對應所述濾網架（64）位置。
發明內容
本發明提供一種含鐵廢水的處理裝置，以解決在常見的鐵屑廢水處理中需要人工維護以及經常停機造成工作效率低下以及對濾板進行沖擊疲勞的技術問題。
本發明的一種含鐵廢水的處理裝置采用如下技術方案：包括用于提供動力的動力機構，還包括用于對廢水中鐵渣進行收集的吸附機構、過濾機構以及用于切換所述吸附機構、所述過濾機構狀態的動力切換機構，所述動力機構安裝在外部機構上端，所述動力機構動力輸出端連接有動力切換機構和中心分流機構，所述動力切換機構分為三組且每組上安裝一組吸附機構，所述吸附機構為固定在所述外部機構內部，所述吸附機構之間中心位安裝所述中心分流機構，所述吸附機構外部包圍安裝有過濾機構；所述吸附機構包括磁力固定架，所述磁力固定架上端軸心位安裝有上端配合環，所述上端配合環上端通過上端固定環配合所述外部機構，所述上端配合環外圓面位于所述上端固定環之間成型有上端限位塊，所述上端限位塊配合連接所述上端固定環內側面成型的上端導向槽，另一個所述磁力固定架配合安裝在所述過濾機構內側底部，所述磁力固定架之間安裝有磁力板和后支撐柱，且所述磁力板和所述后支撐柱對向安裝。
進一步的，所述過濾機構包括濾網座，上下兩個所述濾網座內側均勻安裝有三個濾網架，所述濾網架外側呈圓圈狀安裝有濾網，所述濾網座下端和所述外部機構之間安裝有防水環，下端所述濾網座底部安裝有下端配合環，所述下端配合環外側與所述外部機構之間配合有下端固定環，所述下端配合環底部和所述過濾機構之間安裝有彈簧，所述下端配合環與所述下端固定環之間上成型有下端限位塊，所述下端固定環內側上成型有配合下端限位塊的下端導向槽，所述下端導向槽為三個截面120度的圓弧槽配合而成，且每段圓弧槽之間通過豎直槽聯通，位于每段圓弧槽靠近頂端位置安裝有擠壓塊，所述擠壓塊鑲嵌于所述下端固定環，所述擠壓塊底部安裝有弧形彈片，所述下端固定環上貫穿連接有三個鎖銷，且所述鎖銷與所述下端固定環之間通過彈簧連接，每一個所述濾網架中上下貫穿安裝有配合桿，所述配合桿下端通過彈簧配合所述濾網架，所述磁力固定架地面成型有與配合桿嚙合的槽。
進一步的，所述動力切換機構包括動力桿，所述動力桿底部安裝有底部動力花鍵，所述下端配合環內側底部成型有配合所述底部動力花鍵的花鍵槽。
進一步的，所述中心分流機構包括傳輸管，所述傳輸管下端固定連接有分流旋轉筒，所述傳輸管上端外側配合所述動力機構，所述分流旋轉筒外圓面均勻成型有三個出水孔，所述分流旋轉筒下端軸心位連接有螺旋上水葉片，所述螺旋上水葉片外側安裝有底部固定筒。
進一步的，所述外部機構包括上端密封蓋，所述上端密封蓋下端安裝有外部密封筒，所述外部密封筒內部底端安裝有三個收集槽，所述外部密封筒內部位于每組濾網之間固定有中心隔板。
進一步的，所述動力機構包括電動機，所述電動機下端通過電機架固定在所述上端密封蓋上端，所述電動機動力輸出端安裝有主動齒輪，所述主動齒輪一端配合有分流齒輪，所述分流齒輪內外兩側分別通過被動齒輪配合所述動力桿和傳輸管，三個動力桿上的所述被動齒輪之間通過外部齒環配合。
進一步的，所述后支撐柱靠近上側貫穿安裝有離心柱，所述離心柱外側一端安裝有敲擊塊，所述敲擊塊對應所述濾網架位置。
本發明的有益效果是：本發明的利用吸附機構、過濾機構的配合，在濾網集滿后能夠?qū)V網進行切換清理，且過程無需停機，不會發生水錘效應以及水流沖擊，并且利用快速分離結構和敲擊對鐵屑進行有效去除收集，提高了整體工作效率以及結構的穩態。
（發明人：陳奎）
