公布日：2022.10.25

申請日：2022.06.24

分類號：C02F9/12(2006.01)I

摘要

本發明公開了一種多級水相隔離型脂肪酸生產廢水處理設備，包括蒸發器主體、對沖式毛細吸附型水相蒸發組件、內置式磁振抖動型收集組件、往復式收集驅動組件和底部開合組件。本發明屬于脂肪酸生產廢水處理技術領域，從進風管流出的高溫風流，可以對熱交換管內廢水中的水相進行蒸發，蒸發后的水相一部分可以通過熱交換管上的透水膜流出，跟隨熱風流一起從出風管排出，剩余部分的水相會被風流吹打在周圍的毛細吸附板上，被毛細吸附板上的毛細微孔所吸收，流入到環形空腔內，由蒸汽收集管排出，實現了對水相的多級隔離吸收。

權利要求書

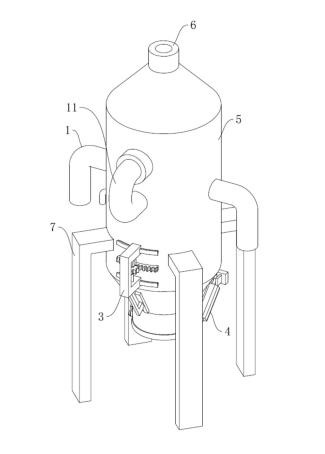

1.一種多級水相隔離型脂肪酸生產廢水處理設備，包括蒸發器主體(5)，其特征在于：還包括，對沖式毛細吸附型水相蒸發組件(1)，所述對沖式毛細吸附型水相蒸發組件(1)安裝在蒸發器主體(5)上，所述對沖式毛細吸附型水相蒸發組件(1)包括對沖式熱風流蒸發裝置(11)和毛細吸附型水相蒸發收集裝置(12)，所述對沖式熱風流蒸發裝置(11)設于蒸發器主體(5)的外壁上，所述毛細吸附型水相蒸發收集裝置(12)安裝在蒸發器主體(5)內；內置式磁振抖動型收集組件(2)，所述內置式磁振抖動型收集組件(2)安裝在蒸發器主體(5)的底部漏斗內；往復式收集驅動組件(3)，所述往復式收集驅動組件(3)安裝在蒸發器主體(5)的外壁上；底部開合組件(4)，所述底部開合組件(4)安裝在蒸發器主體(5)的底部漏斗的外壁上。

2.根據權利要求1所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述對沖式熱風流蒸發裝置(11)包括熱風機(110)、進風管(111)和出風管(112)，所述熱風機(110)對稱布置設于蒸發器主體(5)的外壁上，所述進風管(111)的一端與熱風機(110)連接，所述進風管(111)的另一端與蒸發器主體(5)連接，所述出風管(112)對稱布置設于蒸發器主體(5)上，所述出風管(112)和進風管(111)之間保持間隔布置。

3.根據權利要求2所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述毛細吸附型水相蒸發收集裝置(12)包括安裝固定板(120)、導流錐(121)、立柱(122)、熱交換管(123)、透水膜(124)、毛細吸附板(125)、環形空腔(126)、蒸汽收集管(127)、過濾膜(128)和通孔，所述安裝固定板(120)設于蒸發器主體(5)內，所述導流錐(121)通過立柱(122)安裝在安裝固定板(120)的頂壁上，所述熱交換管(123)的頂端穿過安裝固定板(120)，所述熱交換管(123)與安裝固定板(120)之間保持固定連接，所述透水膜(124)設于熱交換管(123)的管壁上，所述透水膜(124)穿透熱交換管(123)的管壁，所述毛細吸附板(125)安裝在蒸發器主體(5)的內壁上，所述環形空腔(126)設于蒸發器主體(5)的殼體內，所述環形空腔(126)的內部空間與毛細吸附板(125)連通，所述蒸汽收集管(127)安裝在蒸發器主體(5)的外壁上，所述蒸汽收集管(127)的一端與環形空腔(126)連接，所述過濾膜(128)設于熱交換管(123)的底部出口的下方，所述通孔設于過濾膜(128)上，所述通孔穿透過濾膜(128)。

4.根據權利要求3所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述內置式磁振抖動型收集組件(2)包括內置腔體(21)、振動磁鐵棒(22)、彈性包裹層(23)和柔性隔層(24)，所述內置腔體(21)設于蒸發器主體(5)的底部漏斗的殼體內，所述彈性包裹層(23)覆蓋在內置腔體(21)上，所述柔性隔層(24)環形陣列布置設于內置腔體(21)內，所述振動磁鐵棒(22)設于相鄰的柔性隔層(24)之間，所述振動磁鐵棒(22)可以在內置腔體(21)內滾動。

5.根據權利要求4所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述往復式收集驅動組件(3)包括環形軌道(31)、環形齒輪(32)、滑動塊(33)、連接塊(34)、驅動電機(35)、轉動軸(36)、驅動齒輪(37)、連接臂(38)和驅動磁鐵(39)，所述環形軌道(31)設于蒸發器主體(5)的外壁上，所述環形軌道(31)設有兩組，所述滑動塊(33)的一端與環形軌道(31)保持滑動連接，所述滑動塊(33)的另一端與連接塊(34)保持固定連接，所述驅動電機(35)安裝在頂部的滑動塊(33)上，所述轉動軸(36)的頂端與驅動電機(35)保持轉動連接，所述轉動軸(36)的底端與底部的滑動塊(33)保持轉動連接，所述驅動齒輪(37)安裝在轉動軸(36)上，所述環形齒輪(32)安裝在蒸發器主體(5)的外壁上，所述驅動齒輪(37)與環形齒輪(32)保持嚙合連接，所述連接臂(38)的一端與底部的滑動塊(33)連接，所述連接臂(38)的一端與驅動磁鐵(39)連接，所述驅動磁鐵(39)貼緊蒸發器主體(5)的底部漏斗。

6.根據權利要求5所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述底部開合組件(4)包括吊板(41)、橫板(42)、驅動氣缸(43)和翻合蓋(44)，所述吊板(41)的頂端與蒸發器主體(5)的底部漏斗保持固定連接，所述橫板(42)設于吊板(41)的底壁上，所述翻合蓋(44)鉸接在蒸發器主體(5)的底部出口處，所述驅動氣缸(43)的一端與橫板(42)保持鉸接，所述驅動氣缸(43)的另一端與翻合蓋(44)保持鉸接。

7.根據權利要求6所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述過濾膜(128)為PTFE過濾膜。

8.根據權利要求7所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述毛細吸附板(125)整體環繞于熱交換管(123)布置。

9.根據權利要求8所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述進風管(111)和出風管(112)的一端穿過毛細吸附板(125)。

10.根據權利要求9所述的一種多級水相隔離型脂肪酸生產廢水處理設備，其特征在于：所述蒸發器主體(5)的頂部安裝有加料口(6)，所述蒸發器主體(5)的外壁上安裝有支撐件(7)。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提出了一種多級水相隔離型脂肪酸生產廢水處理設備，解決了脂肪酸生產廢水處理過程中的各種問題。

本發明采取的技術方案如下：本發明提出了一種多級水相隔離型脂肪酸生產廢水處理設備，包括蒸發器主體，還包括對沖式毛細吸附型水相蒸發組件，對沖式毛細吸附型水相蒸發組件安裝在蒸發器主體上，對沖式毛細吸附型水相蒸發組件包括對沖式熱風流蒸發裝置和毛細吸附型水相蒸發收集裝置，對沖式熱風流蒸發裝置設于蒸發器主體的外壁上，毛細吸附型水相蒸發收集裝置安裝在蒸發器主體內；內置式磁振抖動型收集組件，內置式磁振抖動型收集組件安裝在蒸發器主體的底部漏斗內；往復式收集驅動組件，往復式收集驅動組件安裝在蒸發器主體的外壁上；底部開合組件，底部開合組件安裝在蒸發器主體的底部漏斗的外壁上。

作為本發明的一種優選技術方案，對沖式熱風流蒸發裝置包括熱風機、進風管和出風管，熱風機對稱布置設于蒸發器主體的外壁上，進風管的一端與熱風機連接，進風管的另一端與蒸發器主體連接，出風管對稱布置設于蒸發器主體上，出風管和進風管之間保持間隔布置。

作為本發明的一種優選技術方案，毛細吸附型水相蒸發收集裝置包括安裝固定板、導流錐、立柱、熱交換管、透水膜、毛細吸附板、環形空腔、蒸汽收集管、過濾膜和通孔，安裝固定板設于蒸發器主體內，導流錐通過立柱安裝在安裝固定板的頂壁上，熱交換管的頂端穿過安裝固定板，熱交換管與安裝固定板之間保持固定連接，透水膜設于熱交換管的管壁上，透水膜穿透熱交換管的管壁，毛細吸附板安裝在蒸發器主體的內壁上，環形空腔設于蒸發器主體的殼體內，環形空腔的內部空間與毛細吸附板連通，蒸汽收集管安裝在蒸發器主體的外壁上，蒸汽收集管的一端與環形空腔連接，過濾膜設于熱交換管的底部出口的下方，通孔設于過濾膜上，通孔穿透過濾膜。

作為本發明的一種優選技術方案，內置式磁振抖動型收集組件包括內置腔體、振動磁鐵棒、彈性包裹層和柔性隔層，內置腔體設于蒸發器主體的底部漏斗的殼體內，彈性包裹層覆蓋在內置腔體上，柔性隔層環形陣列布置設于內置腔體內，振動磁鐵棒設于相鄰的柔性隔層之間，振動磁鐵棒可以在內置腔體內滾動。

作為本發明的一種優選技術方案，往復式收集驅動組件包括環形軌道、環形齒輪、滑動塊、連接塊、驅動電機、轉動軸、驅動齒輪、連接臂和驅動磁鐵，環形軌道設于蒸發器主體的外壁上，環形軌道設有兩組，滑動塊的一端與環形軌道保持滑動連接，滑動塊的另一端與連接塊保持固定連接，驅動電機安裝在頂部的滑動塊上，轉動軸的頂端與驅動電機保持轉動連接，轉動軸的底端與底部的滑動塊保持轉動連接，驅動齒輪安裝在轉動軸上，環形齒輪安裝在蒸發器主體的外壁上，驅動齒輪與環形齒輪保持嚙合連接，連接臂的一端與底部的滑動塊連接，連接臂的一端與驅動磁鐵連接，驅動磁鐵貼緊蒸發器主體的底部漏斗。

作為本發明的一種優選技術方案，底部開合組件包括吊板、橫板、驅動氣缸和翻合蓋，吊板的頂端與蒸發器主體的底部漏斗保持固定連接，橫板設于吊板的底壁上，翻合蓋鉸接在蒸發器主體的底部出口處，驅動氣缸的一端與橫板保持鉸接，驅動氣缸的另一端與翻合蓋保持鉸接。

作為本發明的一種優選技術方案，過濾膜為PTFE過濾膜，PTFE過濾膜不透水。

作為本發明的一種優選技術方案，毛細吸附板整體環繞于熱交換管布置。

作為本發明的一種優選技術方案，進風管和出風管的一端穿過毛細吸附板。

作為本發明的一種優選技術方案，蒸發器主體的頂部安裝有加料口，蒸發器主體的外壁上安裝有支撐件。

優選地，蒸發器主體上設有中央控制器，輔助實現脂肪酸生產廢水處理等功能，中央控制器型號為STC12C6082。

本發明提出的一種多級水相隔離型脂肪酸生產廢水處理設備的有益效果如下：

(1)從進風管流出的高溫風流，可以對熱交換管內廢水中的水相進行蒸發，蒸發后的水相一部分可以通過熱交換管上的透水膜流出，跟隨熱風流一起從出風管排出，剩余部分的水相會被風流吹打在周圍的毛細吸附板上，被毛細吸附板上的毛細微孔所吸收，流入到環形空腔內，由蒸汽收集管排出，實現了對水相的多級隔離吸收。

(2)過濾膜采用PTFE過濾膜，可以有效防止蒸發器主體內部的水相通過，同時廢水中的油脂可以從過濾膜上的通孔向下流動，油脂向下流動時可以將通孔堵塞，進一步防止蒸發器主體內殘留的水相下移，有效對水相進行隔離。

(3)從兩側的進風管內流出的高溫風流，可以對流動路徑上的熱交換管進行加熱，在兩側流動的熱風流發生激烈對撞時，會產生流動方向與原方向垂直的兩股熱風流，這兩股熱風流在流動時，可以對剩余未得到充分加熱的熱交換管進行加熱，同時改變流向的熱風流會直接從出風管流出，不會在蒸發器主體內形成渦流，避免水相跟隨風流在蒸發器主體內隨意流動。

(4)在蒸發器主體的底部漏斗內的硫酸鈉濃度達到飽和后，硫酸鈉晶體析出，此過程中會有部分硫酸鈉晶體附著在底部漏斗的內壁上，此時控制驅動電機不斷進行正轉和反轉，帶動驅動磁鐵往復移動，驅動磁鐵移動過程中產生不斷移動的磁場，帶動與之鄰近的振動磁鐵棒在內置腔體內往復移動，而移動的振動磁鐵棒又可以帶動鄰近的振動磁鐵棒往復移動，最終所有的振動磁鐵棒一同開始移動，從而不斷改變彈性包裹層的形狀，在不直接接觸到硫酸鈉晶體的條件下，將附著在彈性包裹層上的硫酸鈉晶體掛除掉。

(5)驅動氣缸可以控制翻合蓋的翻轉角度，從而可以快速將甘油和硫酸鈉晶體排出。

(6)導流錐可以將倒入的廢水向四周引流，防止廢水積聚在安裝固定板的局部區域，造成廢水下流速度過慢，影響工作效率。

（發明人：王利民;楊秀平;王金榮）
