公布日：2022.11.01
申請日：2022.09.28
分類號：B01D33/073(2006.01)I;B01D33/50(2006.01)I;B01D33/64(2006.01)I;B01D33/76(2006.01)I;C02F9/02(2006.01)I
摘要

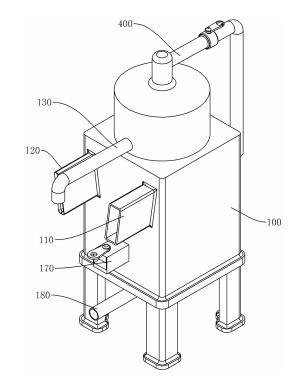

本發明涉及過濾技術領域，具體涉及一種含油污水的分離裝置，包括外殼、濾筒、集渣組件，外殼側壁設置有第一進水口和第二進水口，第一進水口的口徑大于第二進水口；濾筒豎直且可轉動地安裝于外殼內，第一進水口和第二進水口位于濾筒的軸線的兩側，使得濾筒在第一進水口的水流沖擊下轉動，第二進水口的水流對濾筒的外圓周進行反沖，促使濾筒外圓周附著的濾渣掉落；集渣組件包括傳動軸和葉輪，傳動軸豎直且隨濾筒同步轉動；葉輪可上下滑動且與傳動軸同步轉動地安裝于傳動軸，葉輪與外殼之間設置有第一彈性件，葉輪轉動時在第一彈性件的作用下將濾渣擠壓至葉輪與外殼的底部之間，減少濾渣占用的空間，且防止濾渣在外殼內漂浮導致的濾筒再次堵塞。
權利要求書
1.一種含油污水的分離裝置，其特征在于：包括外殼、濾筒和集渣組件，外殼側壁上設置有第一進水口、第二進水口和排水口，第一進水口和第二進水口位于同一水平高度，且從第一進水口進入的水流沖力大于從第二進水口處進入的水流沖力，排水口位于第一進水口上方；濾筒豎直且可轉動地安裝于外殼內，濾筒的上端位于第一進水口和第二進水口的上方且位于排水口的下方，濾筒的上端外圈與外殼內壁貼合，第一進水口和第二進水口均位于濾筒的左側，并分別位于濾筒的軸線的前后兩側，使得濾筒在第一進水口的水流沖擊下轉動，第二進水口的水流對濾筒的外圓周進行反沖；集渣組件包括傳動軸和葉輪，傳動軸豎直且可轉動地安裝于外殼內，傳動軸與濾筒同軸且隨濾筒同步轉動；葉輪可上下滑動且與傳動軸同步轉動地安裝于傳動軸，葉輪與傳動軸之間設置有第一彈性件，第一彈性件促使葉輪向下與外殼的底部貼合；葉輪隨傳動軸轉動時將濾渣擠壓至葉輪與外殼的底部之間；葉輪由套環和繞套環周向均勻分布的多個葉片組成，套環可上下滑動且與傳動軸同步轉動地安裝于傳動軸；葉片一端與套環連接，另一端與外殼的內壁貼合，沿傳動軸的轉動方向，葉片的前端位于葉片的后端的上方，且任意相鄰兩個葉片中，位于前側的葉片的后端位于后側的葉片的前端的下方，使得相鄰兩個葉片之間在豎直方向上預留有間隙；葉片在轉動過程中，濾渣從相鄰兩個葉片的間隙進入葉片與外殼的底部之間，且葉片在第一彈性件的作用下將濾渣擠壓在外殼底部；葉片上設置有濾孔，進入葉片與外殼的底部之間的濾渣經葉片擠壓出的水分和油脂從葉片上的濾孔排出；一種含油污水的分離裝置，還包括排油組件，排油組件包括浮板、伸縮管和外接油管，浮板的密度小于水的密度且大于油脂的密度，使得浮板漂浮于水和油脂的分界處；外接油管固定于外殼外；伸縮管豎直安裝于外殼內，且伸縮管下端與浮板上表面連接，伸縮管上端與外接油管連通；伸縮管圓周面下端設置有抽油口；外殼內且排水口處設置有引導板和濾油布，引導板傾斜設置，引導板下端與排水口的下端固定連接，引導板的上端與外殼的內壁留有間距；濾油布固定于引導板上端與外殼之間，過濾后的水經濾油布過濾后從排水口排出。
2.根據權利要求1所述的一種含油污水的分離裝置，其特征在于：集渣組件還包括濾板、導料件和集料槽，濾板水平且固定安裝于外殼內，濾板位于濾筒下方且葉輪上方；導料件安裝于傳動軸并隨傳動軸同步轉動，導料件位于濾板上端面；集料槽固定于濾板和外殼的內壁之間，導料件隨傳動軸轉動時將濾板上的濾渣引導至集料槽。
3.根據權利要求2所述的一種含油污水的分離裝置，其特征在于：集料槽的底部為斜面，外殼側壁還設置有第一排渣口，第一排渣口與集料槽底部斜面的最低位置連通。
4.根據權利要求1所述的一種含油污水的分離裝置，其特征在于：濾筒可上下滑動地安裝于外殼內，濾筒與外殼通過第二彈性件連接，外殼內還設置有擋板，擋板與濾筒轉動連接且隨濾筒同步上下移動；初始狀態下第二彈性件使濾筒的上端位于第一進水口和第二進水口的上方且位于排水口的下方，且擋板隨濾筒位于第一進水口的上部；隨著濾筒外周壁上附著的濾渣增多濾筒在重力作用下向下移動，擋板隨濾筒向下移動封堵部分第一進水口，使第一進水口進水量減少，進而使濾筒轉速降低，從而提高第二進水口的水流對濾筒的反沖效果；濾筒向下移動過程中濾筒的上端始終位于第一進水口和第二進水口的上方。
5.根據權利要求1所述的一種含油污水的分離裝置，其特征在于：濾筒的側面呈上端大，下端小的錐形。
6.根據權利要求1所述的一種含油污水的分離裝置，其特征在于：濾筒有由個側板、一個底板和一個固定環組成，且多個側板和一個底板均為濾網結構；固定環位于底板上方，多個側板繞固定環周向均勻分布并依次連接圍合出濾筒的側面，側板下端與底板連接，側板上端與固定環連接；每個側板的上端位于其下端的遠離濾筒軸線的方向，每個側板的中部向靠近濾筒軸線方向凹陷。
發明內容
本發明提供一種含油污水的分離裝置，以解決現有技術的廚余垃圾處理裝置在解決濾網堵塞時易造成濾網磨損的問題。
本發明的一種含油污水的分離裝置采用如下技術方案：
一種含油污水的分離裝置，包括外殼、濾筒和集渣組件，外殼側壁上設置有第一進水口、第二進水口和排水口，第一進水口和第二進水口位于同一水平高度，且從第一進水口進入的水流沖力大于從第二進水口處進入的水流沖力，排水口位于第一進水口上方；濾筒豎直且可轉動地安裝于外殼內，濾筒的上端位于第一進水口和第二進水口的上方且位于排水口的下方，濾筒的上端外圈與外殼內壁貼合，第一進水口和第二進水口均位于濾筒的左側，并分別位于濾筒的軸線的前后兩側，使得濾筒在第一進水口的水流沖擊下轉動，第二進水口的水流對濾筒的外圓周進行反沖；集渣組件包括傳動軸和葉輪，傳動軸豎直且可轉動地安裝于外殼內，傳動軸與濾筒同軸且隨濾筒同步轉動；葉輪可上下滑動且與傳動軸同步轉動地安裝于傳動軸，葉輪與外殼之間通過第一彈性件連接，第一彈性件促使葉輪向下與外殼的底部貼合；葉輪隨傳動軸轉動時將濾渣擠壓至葉輪與外殼的底部之間。
進一步地，葉輪由套環和繞套環周向均勻分布的多個葉片組成，套環可上下滑動且與傳動軸同步轉動地安裝于傳動軸；葉片一端與套環連接，另一端與外殼的內壁貼合，沿傳動軸的轉動方向，葉片的前端位于葉片的后端的上方，且任意相鄰兩個葉片中，位于前側的葉片的后端位于后側的葉片的前端的下方，使得相鄰兩個葉片之間在豎直方向上預留有間隙；葉片在轉動過程中，濾渣從相鄰兩個葉片的間隙進入葉片與外殼的底部之間，且葉片在第一彈性件的作用下將濾渣擠壓在外殼底部。
進一步地，葉片上設置有濾孔，進入葉片與外殼的底部之間的濾渣經葉片擠壓出的水分和油脂從葉片上的濾孔排出。
進一步地，集渣組件還包括濾板、導料件和集料槽，濾板水平且固定安裝于外殼內，濾板位于濾筒下方且葉輪上方；導料件安裝于傳動軸并隨傳動軸同步轉動，導料件位于濾板上端面；集料槽固定于濾板和外殼的內壁之間，導料件隨傳動軸轉動時將濾板上的濾渣引導至集料槽。
進一步地，集料槽的底部為斜面，外殼側壁還設置有第一排渣口，第一排渣口與集料槽底部斜面的最低位置連通。
進一步地，濾筒可上下滑動地安裝于外殼內，濾筒與外殼通過第二彈性件連接，外殼內還設置有擋板，擋板與濾筒轉動連接且濾筒同步上下移動；初始狀態下第二彈性件使濾筒的上端位于第一進水口和第二進水口的上方且位于排水口的下方，且擋板隨濾筒位于第一進水口的上部；隨著濾筒外周壁上附著的濾渣增多濾筒在重力作用下向下移動，擋板隨濾筒向下移動封堵部分第一進水口，使第一進水口進水量減少，進而使濾筒轉速降低，從而提高第二進水口的水流對濾筒的反沖效果；濾筒向下移動過程中濾筒的上端始終位于第一進水口和第二進水口的上方。
進一步地，濾筒的側面呈上端大，下端小的錐形。
進一步地，一種含油污水的分離裝置還包括排油組件，排油組件包括浮板、伸縮管和外接油管，浮板的密度小于水的密度且大于油脂的密度，使得浮板漂浮于水和油脂的分界處；外接油管固定于外殼外；伸縮管豎直安裝于外殼內，且伸縮管下端與浮板上表面連接，伸縮管上端與外接油管連通；伸縮管圓周面下端設置有抽油口。
進一步地，外殼內且排水口處設置有引導板和濾油布，引導板傾斜設置，引導板下端與排水口的下端固定連接，引導板的上端與外殼的內壁留有間距；濾油布固定于引導板上端與外殼之間，過濾后的水經濾油布過濾后從排水口排出。
進一步地，濾筒由多個側板、一個底板和一個固定環組成，且多個側板和一個底板均為濾網結構；固定環位于底板上方，多個側板繞固定環周向均勻分布并依次連接圍合出濾筒的側面，側板下端與底板連接，側板上端與固定環連接；每個側板的上端位于其下端的遠離濾筒軸線的方向，每個側板的中部向靠近濾筒軸線方向凹陷。
本發明的有益效果是：本發明的一種含油污水的分離裝置通過設置大小不同的第一進水口和第二進水口，且第一進水口和第二進水口分別位于濾筒的軸線的兩側，使得濾筒在第一進水口處和第二進水口處水流的沖擊下均有轉動的趨勢，且轉動方向相反，但由于第一進水口處的水流大于第二進水口處的水流，使得濾筒在第一進水口的水流沖擊下轉動，第二進水口的水流對濾筒的外圓周進行反沖，促使濾筒外圓周附著的濾渣掉落；采用非接觸式的方式?jīng)_洗濾筒上粘附的濾渣，避免對濾筒的外表面產生磨損。
進一步地，葉輪在傳動軸的傳動下隨濾筒轉動時，在第一彈性件的頂推下將濾渣擠壓至葉輪與外殼的底部之間，減少濾渣占用的空間，且防止濾渣在外殼內漂浮導致的濾筒再次堵塞。
進一步地，通過設置排油組件抽出漂浮于水面的油污，抽出的油脂可用于加工肥皂或堆肥。
進一步地，隨著濾筒外周壁上附著的濾渣增多濾筒在重力作用下向下移動，擋板隨濾筒向下移動封堵部分第一進水口，使第一進水口進水量減少，進而使濾筒轉速降低，從而提高第二進水口的水流對濾筒的反沖效果，進一步減少濾筒上濾渣的附著。
（發明人：張祥玉）
