公布日：2022.10.14

申請日：2022.07.18

分類號：B01D53/50(2006.01)I;B01D53/78(2006.01)I;B01F27/90(2022.01)I;B01F27/704(2022.01)I;B01F27/191(2022.01)I;B01F27/213(2022.01)I;

B01F27/232(2022.01)I;B01F35/71(2022.01)I;B01F35/00(2022.01)I;C01F11/46(2006.01)I

摘要

本發明公開了一種濕法煙氣脫硫廢水、脫硫渣排放設備及其操作工藝，涉及煙氣處理技術領域。該濕法煙氣脫硫廢水、脫硫渣排放設備及其操作工藝，包括塔體、罩板、供氧泵、驅動機構和混勻機構，塔體一側固定安裝有箱體、橫板和水泵，橫板的頂部固定安裝有殼體，塔體的內部固定安裝有兩組除霧器，箱體的內部固定安裝有濾網，塔體的另一側和頂部分別固定安裝有進氣管和排氣管，塔體的頂部固定安裝有電機。該濕法煙氣脫硫廢水、脫硫渣排放設備，使得石灰水與煙氣的接觸效果更加充分，避免了煙氣與石灰水接觸不充分導致脫硫不充分的情況，提高了脫硫質量，還避免了向塔體內輸送石灰水需要鋪設大量管道的情況，降低了脫硫設備的占地面積和成本。

權利要求書

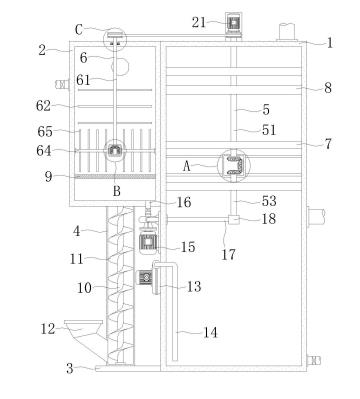

1.一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于，包括：塔體(1)，其一側固定安裝有箱體(2)、橫板(3)和水泵(15)，橫板(3)的頂部固定安裝有殼體(4)，塔體(1)的內部固定安裝有兩組除霧器(8)，箱體(2)的內部固定安裝有濾網(9)，塔體(1)的另一側和頂部分別固定安裝有進氣管和排氣管，塔體(1)的頂部固定安裝有電機(21)，箱體(2)的一側固定安裝有進液管；罩板(7)，其數量為兩組且均固定安裝于塔體(1)的內壁，罩板(7)的內部設置有霧化噴嘴；供氧泵(13)，其固定安裝于塔體(1)的一側；驅動機構(5)，其設置于塔體(1)上，驅動機構(5)可同時驅動上下兩組霧化噴嘴分別實現順時針和逆時針轉動；混勻機構(6)，其設置于箱體(2)的內部，混勻機構(6)可將箱體(2)內的漿液進行混合。

2.根據權利要求1所述的一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于：所述殼體(4)的前側固定安裝有輸料管且延伸至箱體(2)的后側內部，殼體(4)的內部轉動安裝有立桿(10)，立桿(10)的外壁固定安裝有絞龍葉片(11)，殼體(4)的外壁固定安裝有料斗(12)。

3.根據權利要求2所述的一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于：所述水泵(15)的輸入端固定連接有吸水管(16)，吸水管(16)上設置有截止閥，吸水管(16)的一端延伸至箱體(2)的內部，水泵(15)的輸出端固定連接有出水管(17)，出水管(17)的一端固定連接有旋轉接頭(18)。

4.根據權利要求3所述的一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于：所述供氧泵(13)的輸出端固定連接有供氧管(14)，供氧管(14)的一端延伸至塔體(1)的內部，塔體(1)的另一側固定安裝有排污管，排污管上設置有截止閥。

5.根據權利要求4所述的一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于：所述罩板(7)的內部開設有環形滑槽和環形開口，罩板(7)的內部設置有十二組條形管(23)，十二組條形管(23)的一端固定連接有圓套塊，條形管(23)的另一端穿過環形開口并固定連接有環形滑塊(22)，環形滑塊(22)滑動安裝于環形滑槽內，十二組條形管(23)的底部固定安裝有五組環形管(24)，霧化噴嘴固定安裝于條形管(23)和環形管(24)的底部，環形管(24)與條形管(23)的內部相通。

6.根據權利要求5所述的一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于：所述驅動機構(5)包括有空心管A(51)、盒體A(52)、空心管B(53)、錐齒輪A(54)和錐齒輪B(55)，空心管A(51)轉動安裝于塔體(1)的內側頂部，盒體A(52)的外壁固定安裝有相接桿且與塔體(1)的內壁固定連接，盒體A(52)的頂部和底部均開設有圓孔，錐齒輪B(55)轉動安裝于盒體A(52)的內部，空心管A(51)和空心管B(53)的一端均延伸至盒體A(52)的內部，錐齒輪A(54)的數量為兩組且分別套設于空心管A(51)和空心管B(53)的外壁，錐齒輪B(55)分別與兩組錐齒輪A(54)嚙合設置，空心管B(53)的另一端與旋轉接頭(18)轉動連接，除霧器(8)上開設有空心管A(51)可穿過的槽洞，空心管A(51)與一組圓套塊的內壁固定安裝，空心管B(53)與另一組圓套塊的內壁固定安裝，空心管A(51)和空心管B(53)的外壁均開設有流液口，圓套塊上開設有進液口且與條形管(23)的內部相通，流液口與進液口相通。

7.根據權利要求6所述的一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于：所述混勻機構(6)包括有豎桿(61)、攪拌棒(62)、盒體B(63)、橫桿(64)、攪拌臂(65)和傘齒輪(66)，箱體(2)的頂部開設有圓柱孔和腔體，腔體內固定安裝有軸承，軸承的內壁與豎桿(61)的外壁過盈配合，豎桿(61)的外壁固定安裝有攪拌棒(62)，盒體B(63)的前后側均固定安裝有銜接桿且分別與箱體(2)的前后側內壁固定連接，橫桿(64)的數量為兩組且分別轉動安裝于箱體(2)的兩側內壁，攪拌臂(65)固定安裝于橫桿(64)的外壁，豎桿(61)和兩組橫桿(64)的一端均延伸至盒體B(63)的內部，傘齒輪(66)的數量為三組且分別固定安裝于豎桿(61)和兩組橫桿(64)的外壁，一組傘齒輪(66)與另外兩組傘齒輪(66)嚙合設置。

8.根據權利要求7所述的一種濕法煙氣脫硫廢水、脫硫渣排放設備，其特征在于：所述空心管A(51)的另一端、豎桿(61)的另一端和立桿(10)的另一端均固定連接有皮帶輪(19)，三組皮帶輪(19)的外壁套設有皮帶(20)，三組皮帶輪(19)通過皮帶(20)傳動連接，電機(21)的轉軸與一組皮帶輪(19)固定連接。

9.一種濕法煙氣脫硫廢水、脫硫渣排放設備操作工藝，其特征在于，包括以下步驟：步驟一、石灰水制備：將石灰通過料斗(12)加入至殼體(4)內，使用輸液泵與進液管連接并向內輸送水，然后控制電機(21)的啟動，電機(21)通過皮帶(20)帶動三組皮帶輪(19)的轉動，隨即帶動立桿(10)的轉動，然后立桿(10)的轉動通過絞龍葉片(11)將石灰向上輸送并通過輸料管將其輸送至箱體(2)的內部，同時還帶動豎桿(61)的轉動，而豎桿(61)帶動攪拌棒(62)的轉動，且豎桿(61)還通過傘齒輪(66)帶動兩組橫桿(64)的轉動，橫桿(64)帶動攪拌臂(65)的轉動，攪拌棒(62)和攪拌臂(65)的轉動將石灰和水進行攪勻，而濾網(9)將溶解不充分的石灰留存于其上；步驟二、進氣噴淋：使用煙氣管道連接在進氣管上，同時控制水泵(15)的啟動，水泵(15)通過吸水管(16)將石灰水向出水管(17)內輸送，然后經過旋轉接頭(18)向空心管B(53)內輸送，然后經過盒體A(52)在輸送至空心管A(51)的內部，同時通過流液口與進液口將石灰水輸送至條形管(23)和環形管(24)內，然后通過霧化噴嘴噴出，同時電機(21)還帶動空心管A(51)的轉動，空心管A(51)帶動位于上方的罩板(7)順時針轉動，而后經過錐齒輪A(54)和錐齒輪B(55)帶動空心管B(53)的逆時針轉動，然后帶動位于下方的罩板(7)逆時針轉動，而煙氣經過石灰水的噴淋自動被脫硫處理，而后脫硫后的煙氣經過除霧器(8)自動除去水汽；步驟三、循環凈化：控制供氧泵(13)的啟動，供氧泵(13)通過供氧管(14)向噴淋后的石灰水進行供氧，然后使用抽液泵與排污管連接并將使用后的石灰水向外抽出，隨即使用脫水設備將其脫水成石膏。

發明內容

本發明的目的在于至少解決現有技術中存在的技術問題之一，提供一種濕法煙氣脫硫廢水、脫硫渣排放設備及其操作工藝，能夠解決脫硫處理的成本較高和脫硫質量效果稍差的問題。

為實現上述目的，本發明提供如下技術方案：一種濕法煙氣脫硫廢水、脫硫渣排放設備，包括塔體、罩板、供氧泵、驅動機構和混勻機構，塔體一側固定安裝有箱體、橫板和水泵，橫板的頂部固定安裝有殼體，塔體的內部固定安裝有兩組除霧器，箱體的內部固定安裝有濾網，塔體的另一側和頂部分別固定安裝有進氣管和排氣管，塔體的頂部固定安裝有電機，箱體的一側固定安裝有進液管，罩板的數量為兩組且均固定安裝于塔體的內壁，罩板的內部設置有霧化噴嘴，供氧泵固定安裝于塔體的一側，驅動機構設置于塔體上，驅動機構可同時驅動上下兩組霧化噴嘴分別實現順時針和逆時針轉動，混勻機構設置于箱體的內部，混勻機構可將箱體內的漿液進行混合。

優選的，所述殼體的前側固定安裝有輸料管且延伸至箱體的后側內部，殼體的內部轉動安裝有立桿，立桿的外壁固定安裝有絞龍葉片，殼體的外壁固定安裝有料斗，方便將石灰進行上料。

優選的，所述水泵的輸入端固定連接有吸水管，吸水管上設置有截止閥，吸水管的一端延伸至箱體的內部，水泵的輸出端固定連接有出水管，出水管的一端固定連接有旋轉接頭。

優選的，所述供氧泵的輸出端固定連接有供氧管，供氧管的一端延伸至塔體的內部，塔體的另一側固定安裝有排污管，排污管上設置有截止閥。

優選的，所述罩板的內部開設有環形滑槽和環形開口，罩板的內部設置有十二組條形管，十二組條形管的一端固定連接有圓套塊，條形管的另一端穿過環形開口并固定連接有環形滑塊，環形滑塊滑動安裝于環形滑槽內，十二組條形管的底部固定安裝有五組環形管，霧化噴嘴固定安裝于條形管和環形管的底部，環形管與條形管的內部相通。

優選的，所述驅動機構包括有空心管A、盒體A、空心管B、錐齒輪A和錐齒輪B，空心管A轉動安裝于塔體的內側頂部，盒體A的外壁固定安裝有相接桿且與塔體的內壁固定連接，盒體A的頂部和底部均開設有圓孔，錐齒輪B轉動安裝于盒體A的內部，空心管A和空心管B的一端均延伸至盒體A的內部，錐齒輪A的數量為兩組且分別套設于空心管A和空心管B的外壁，錐齒輪B分別與兩組錐齒輪A嚙合設置，空心管B的另一端與旋轉接頭轉動連接，除霧器上開設有空心管A可穿過的槽洞，空心管A與一組圓套塊的內壁固定安裝，空心管B與另一組圓套塊的內壁固定安裝，空心管A和空心管B的外壁均開設有流液口，圓套塊上開設有進液口且與條形管的內部相通，流液口與進液口相通，使得石灰水方便流入到環形管與條形管內。

優選的，所述混勻機構包括有豎桿、攪拌棒、盒體B、橫桿、攪拌臂和傘齒輪，箱體的頂部開設有圓柱孔和腔體，腔體內固定安裝有軸承，軸承的內壁與豎桿的外壁過盈配合，豎桿的外壁固定安裝有攪拌棒，盒體B的前后側均固定安裝有銜接桿且分別與箱體的前后側內壁固定連接，橫桿的數量為兩組且分別轉動安裝于箱體的兩側內壁，攪拌臂固定安裝于橫桿的外壁，豎桿和兩組橫桿的一端均延伸至盒體B的內部，傘齒輪的數量為三組且分別固定安裝于豎桿和兩組橫桿的外壁，一組傘齒輪與另外兩組傘齒輪嚙合設置。

優選的，所述空心管A的另一端、豎桿的另一端和立桿的另一端均固定連接有皮帶輪，三組皮帶輪的外壁套設有皮帶，三組皮帶輪通過皮帶傳動連接，電機的轉軸與一組皮帶輪固定連接。

一種濕法煙氣脫硫廢水、脫硫渣排放設備操作工藝，包括以下步驟：

步驟一、石灰水制備：將石灰通過料斗加入至殼體內，使用輸液泵與進液管連接并向內輸送水，然后控制電機的啟動，電機通過皮帶帶動三組皮帶輪的轉動，隨即帶動立桿的轉動，然后立桿的轉動通過絞龍葉片將石灰向上輸送并通過輸料管將其輸送至箱體的內部，同時還帶動豎桿的轉動，而豎桿帶動攪拌棒的轉動，且豎桿還通過傘齒輪帶動兩組橫桿的轉動，橫桿帶動攪拌臂的轉動，攪拌棒和攪拌臂的轉動將石灰和水進行攪勻，而濾網將溶解不充分的石灰留存于其上；

步驟二、進氣噴淋：使用煙氣管道連接在進氣管上，同時控制水泵的啟動，水泵通過吸水管將石灰水向出水管內輸送，然后經過旋轉接頭向空心管B內輸送，然后經過盒體A在輸送至空心管A的內部，同時通過流液口與進液口將石灰水輸送至條形管和環形管內，然后通過霧化噴嘴噴出，同時電機還帶動空心管A的轉動，空心管A帶動位于上方的罩板順時針轉動，而后經過錐齒輪A和錐齒輪B帶動空心管B的逆時針轉動，然后帶動位于下方的罩板逆時針轉動，而煙氣經過石灰水的噴淋自動被脫硫處理，而后脫硫后的煙氣經過除霧器自動除去水汽；

步驟三、循環凈化：控制供氧泵的啟動，供氧泵通過供氧管向噴淋后的石灰水進行供氧，然后使用抽液泵與排污管連接并將使用后的石灰水向外抽出，隨即使用脫水設備將其脫水成石膏。

與現有技術相比，本發明的有益效果是：

(1)、該濕法煙氣脫硫廢水、脫硫渣排放設備，通過空心管A、盒體A、空心管B、錐齒輪A、錐齒輪B、環形滑塊、條形管和環形管的配合使用，便于在噴淋時同時驅動上下兩組霧化噴嘴呈相對反向轉動，進而使得石灰水與煙氣的接觸效果更加充分，避免了煙氣與石灰水接觸不充分導致脫硫不充分的情況，提高了脫硫質量，從而有效的加強了該設備的實用性。

(2)、該濕法煙氣脫硫廢水、脫硫渣排放設備，通過殼體、立桿、絞龍葉片、豎桿、攪拌棒、盒體B、橫桿、攪拌臂和傘齒輪的配合使用，方便制備石灰水以便于后續的脫硫處理，一方面該結構與塔體相連接的安裝方式，避免了向塔體內輸送石灰水需要鋪設大量管道的情況，還有效的降低了脫硫設備的占地面積，進而有效的加強了該設備的實用性，另一方面石灰與水的攪拌更加充分，且石灰水會被濾網過濾處理，避免了石灰溶解不充分直接作用于后續的噴淋，導致影響脫硫質量和浪費石灰的情況，還具有石灰方便上料的效果，進一步加強了該設備的實用性。

(3)、該濕法煙氣脫硫廢水、脫硫渣排放設備，通過供氧泵、供氧管和排污管的設置，方便將使用后的石灰水進行氧化并向外抽出處理，進而方便將脫硫渣進行處理，且該設備的成本較低。

(4)、該濕法煙氣脫硫廢水、脫硫渣排放設備操作工藝，具有操作方便、和脫硫效果更好的效果，方便將其推廣和普及。

（發明人：黃明忠;李富勇;唐剛;黃安軍;徐筠;張衛�。�
