公布日：2022.11.01
申請日：2022.06.14
分類號：C02F9/04(2006.01)I;C02F11/12(2019.01)I;B01J2/20(2006.01)I;B01D35/26(2006.01)I;C02F101/16(2006.01)N;C02F103/20(2006.01)N
摘要
本發明涉及環保相關的污水處理技術領域，具體涉及用于處理養殖廢水的凈化設備，包括并排設置的第一處理池、第二處理池、第三處理池和清水排放池，以及真空泵、第一進水罐、第一楔型篩、氨氮處理塔、真空引流罐和排放儲存罐，真空泵通過負壓管道連通于第一進水罐、真空引流罐、楔型篩，本設計采用真空負壓的方式，將化學和物理的處理方式結合起來，集成到一個體積相對來說更小、更集成化、模塊化、可快速安裝裝配的設備中來，該設備裝配到污水池邊即可投入使用，將99％的糞渣篩出物質進行壓制顆粒，減小占地空間，便于儲運，為后期作為燃料、基肥提供可行性。并且，設備結構簡單，體積小，能快速移動，投入成本小。
權利要求書
1.用于處理養殖廢水的凈化設備，包括并排設置的第一處理池、第二處理池、第三處理池和清水排放池，其特征在于：還包括真空泵、第一進水罐、第一楔型篩、氨氮處理塔、真空引流罐和排放儲存罐，所述真空泵通過負壓管道連通于第一進水罐、真空引流罐、第一楔型篩，在第一處理池與第一進水罐之間連通著通水管道Ⅰ，第二處理池與第一進水罐之間連通著通水管道Ⅱ，第三處理池與第一進水罐之間連通著通水管道Ⅲ，通水管道Ⅰ、通水管道Ⅱ、通水管道Ⅲ之間通過三通管和電磁閥相互連通。在排放儲存罐與清水排放池之間連通著清水排放管道，在第一進水罐上設有通往第一楔型篩的第一出水通口，在第一楔型篩與氨氮處理塔之間連通著第一出水管，在氨氮處理塔與真空引流罐之間連通著第二出水管，在真空引流罐與排放儲存罐之間連通著第三出水管。
2.根據權利要求1所述的用于處理養殖廢水的凈化設備，其特征在于：還包括第二進水罐和第二楔型篩，在第二進水罐上設有通往第二楔型篩的第一出水通口，從氨氮處理塔中出來的第二出水管上通過三通閥分流出通水管道Ⅳ，通水管道Ⅳ的另一端連通著第二進水罐的進水口，在第二楔型篩的出水口上設有連通于真空引流罐的第四出水管。
3.根據權利要求2所述的用于處理養殖廢水的凈化設備，其特征在于：所述第一進水罐與第一楔型篩呈上下疊放的方式，通過支撐架組合成真空過濾篩結構，同樣的所述第二進水罐與第二楔型篩呈上下疊放的方式，通過支撐架組合成真空過濾篩結構，兩個真空過濾篩結構相同，兩個真空過濾篩結構在布置在兩邊位置，氨氮處理塔、真空引流罐和排放儲存罐布置在兩個真空過濾篩結構的中間位置。
4.根據權利要求3所述的用于處理養殖廢水的凈化設備，其特征在于：第一進水罐和第二進水罐的內部設有常壓室和負壓室，其中負壓室通過負壓管道連通于真空泵，負壓室與常壓室之間通過常負管道連通，在常負管道上設有電磁閥。
5.根據權利要求4所述的用于處理養殖廢水的凈化設備，其特征在于：所述第一出水通口設置在常壓室上，第一出水通口正對著第一楔型篩或第二楔型篩，在第一楔型篩、第二楔型篩的內部中軸位置處設有負壓筒，負壓筒的表面設有若干進水孔，負壓筒的其中一端與氨氮處理塔連通、負壓筒的另一端與負壓管道連通，第一楔型篩、第二楔型篩與負壓筒的連接處通過軸承連接。
6.根據權利要求5所述的用于處理養殖廢水的凈化設備，其特征在于：在第一楔型篩和第二楔型篩的兩端通過旋轉軸轉動安裝在支撐架上，旋轉軸的其中一端頭安裝著驅動電機，在支撐架上還設有刮片，刮片沿著第一楔型篩、第二楔型篩的長度方向布置，且刮片接觸于第一楔型篩、第二楔型篩的表面。
7.根據權利要求6所述的用于處理養殖廢水的凈化設備，其特征在于：所述刮片遠離第一楔型篩和第二楔型篩的對側面設有擠壓通道，擠壓通道的輸出擠壓方向與刮片的長度方向一致。
8.根據權利要求1所述的用于處理養殖廢水的凈化設備，其特征在于：所述氨氮處理塔分為上處理塔和下處理塔，上處理塔和下處理塔重疊放置在塔架上，第一出水管連通于上處理塔，在上處理塔的底部中心位置處設有一級排水孔，一級排水孔處設有連通于下處理塔頂部，下處理塔的側邊底部連接著第二出水管。
9.根據權利要求8所述的用于處理養殖廢水的凈化設備，其特征在于：在上處理塔和下處理塔內設有分流板，上處理塔內的分流板以上處理塔的塔中心為圓心，越接近上處理塔內壁的分流板，其高度逐漸增高，下處理塔內的分流板以下處理塔的塔中心為圓心，越接近下處理塔內壁的分流板，其高度逐漸降低。
10.根據權利要求1所述的用于處理養殖廢水的凈化設備，其特征在于：排放儲存罐以傾斜的方式安裝，所述真空引流罐設有兩個，兩個真空引流罐以一高一低的方式連通著安裝在排放儲存罐上方，其中負壓管道以三通連接的方式分別連通著兩個真空引流罐，第二出水管和第四出水管均以三通連接的方式分別連通著兩個真空引流罐。
發明內容
為解決上述技術問題，本發明的目的在于提供用于處理養殖廢水的凈化設備，本設備利用物理與化學原理，用真空過濾的方式撈渣，以及過濾使用25UM不銹鋼楔型篩，將99％的糞渣篩出物質進行壓制顆粒，減小占地空間，便于儲運，為后期作為燃料、基肥提供可行性。
為了實現上述目的，本發明的技術方案如下：

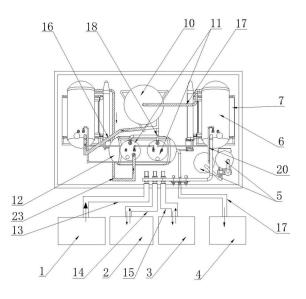

用于處理養殖廢水的凈化設備，包括并排設置的第一處理池、第二處理池、第三處理池和清水排放池，以及真空泵、第一進水罐、第一楔型篩、第二進水罐、第二楔型篩、氨氮處理塔、真空引流罐和排放儲存罐，
所述真空泵通過負壓管道連通于第一進水罐、第二進水罐和真空引流罐，
在第一處理池與第一進水罐之間連通著通水管道Ⅰ，第二處理池與第一進水罐之間連通著通水管道Ⅱ，第三處理池與第一進水罐之間連通著通水管道Ⅲ，通水管道Ⅰ、通水管道Ⅱ、通水管道Ⅲ之間通過三通管和電磁閥相互連通。
在排放儲存罐與清水排放池之間連通著清水排放管道，
在第一進水罐上設有通往第一楔型篩的第一出水通口，在第一楔型篩與氨氮處理塔之間連通著第一出水管，在氨氮處理塔與真空引流罐之間連通著第二出水管，在真空引流罐與排放儲存罐之間連通著第三出水管。
進一步限定，還包括第二進水罐和第二楔型篩，在第二進水罐上設有通往第二楔型篩的第一出水通口，從氨氮處理塔中出來的第二出水管上通過三通閥分流出通水管道Ⅳ，通水管道Ⅳ的另一端連通著第二進水罐的進水口，在第二楔型篩的出水口上設有連通于真空引流罐的第四出水管。
進一步限定，所述第一進水罐與第一楔型篩呈上下疊放的方式，通過支撐架組合成真空過濾篩結構，同樣的所述第二進水罐與第二楔型篩呈上下疊放的方式，通過支撐架組合成真空過濾篩結構，兩個真空過濾篩結構相同，兩個真空過濾篩結構在布置在兩邊位置，氨氮處理塔、真空引流罐和排放儲存罐布置在兩個真空過濾篩結構的中間位置。
進一步限定，第一進水罐和第二進水罐的內部設有常壓室和負壓室，其中負壓室通過負壓管道連通于真空泵，負壓室與常壓室之間通過常負管道連通，在常負管道上設有電磁閥。
進一步限定，所述第一出水通口設置在常壓室上，第一出水通口正對著第一楔型篩或第二楔型篩，在第一楔型篩、第二楔型篩的內部中軸位置處設有負壓筒，負壓筒的表面設有若干進水孔，負壓筒的其中一端與氨氮處理塔連通、負壓筒的另一端與負壓管道連通，第一楔型篩、第二楔型篩與負壓筒的連接處通過軸承連接。
進一步限定，在第一楔型篩和第二楔型篩的兩端通過旋轉軸轉動安裝在支撐架上，旋轉軸的其中一端頭安裝著驅動電機，在支撐架上還設有刮片，刮片沿著第一楔型篩、第二楔型篩的長度方向布置，且刮片接觸于第一楔型篩、第二楔型篩的表面。
進一步限定，所述刮片遠離第一楔型篩和第二楔型篩的對側面設有擠壓通道，擠壓通道的輸出擠壓方向與刮片的長度方向一致。
進一步限定，所述氨氮處理塔分為上處理塔和下處理塔，上處理塔和下處理塔重疊放置在塔架上，第一出水管連通于上處理塔，在上處理塔的底部中心位置處設有一級排水孔，一級排水孔處設有連通于下處理塔頂部，下處理塔的側邊底部連接著第二出水管。
進一步限定，在上處理塔和下處理塔內設有分流板，上處理塔內的分流板以上處理塔的塔中心為圓心，越接近上處理塔內壁的分流板，其高度逐漸增高。下處理塔內的分流板以下處理塔的塔中心為圓心，越接近下處理塔內壁的分流板，其高度逐漸降低。
進一步限定，排放儲存罐以傾斜的方式安裝，所述真空引流罐設有兩個，兩個真空引流罐以一高一低的方式連通著安裝在排放儲存罐上方，其中負壓管道以三通連接的方式分別連通著兩個真空引流罐，第二出水管和第四出水管均以三通連接的方式分別連通著兩個真空引流罐。
本發明與現有技術相比的有益效果是：本設計采用真空負壓的方式，將化學和物理的處理方式結合起來，集成到一個體積相對來說更小、更集成化、模塊化、可快速安裝裝配的設備中來，該設備裝配到污水池邊即可投入使用，將99％的糞渣篩出物質進行壓制顆粒，減小占地空間，便于儲運，為后期作為燃料、基肥提供可行性。并且，設備結構簡單，體積小，能快速移動，投入成本小，對于整個污水處理行業現狀的設備來說，是一種創新性設計，對環保事業非常有助益。
還能夠在不打碎、不撕裂污水中固體物的情況下，最高效率的、最快速度的分離出顆粒物。
本設計楔型篩與進水罐的組合，通過物理過濾的手段對養殖污水進行初次過濾處理，過濾出污水中的固體物，楔型篩與進水罐設有兩組，兩組均聯通在多個污水池中，不斷循環著過濾各個污水池中的固體，經過多次循環能分理處固體物，方便后續的化學藥物凈化處理。
采用上下兩級結構的氨氮處理塔，通過層層分流形成動態水，消除水的張力，在真空負壓作用下，讓廢水中的氨氮游離出來，達到分離氨氮的目的。
兩組真空引流罐交替進行，結合真空泵，交替著抽真空，使得楔型篩、進水罐、氨氮處理塔內始終保持著真空負壓狀態，讓污水經過多次過濾和處理，完成固體和氨氮物的分離，使得污水達到排放標準，再通過排放儲存罐排放至最后一個清水排放池中。
本設備的整機裝配好后，具有體積小的特點，整體大約長5米、寬2米、高2米。具有投資小的特點，基本在30萬內就能完成本設備的制作。具有一站式結構的優點，在污水處理時，無需其他配套設施，糞污進，清液出，分理出的顆粒物質直接出來可用作糞渣、堆肥和燃料。具有高回報的特點，產出的糞渣可作為地暖爐燃料、農家肥、園林基肥銷售，增加收入。具有高科技、智能化特點，無人值守，智能化運行，減少人工投入成本。還具有高效率的特點，經過實驗，本設備每小時能處理10T養殖廢水。能夠低成本處理養殖廢水，比如養殖豬的豬糞水處理，一頭豬的豬糞大約只需要15元的處理費用。本設備還具有低維護成本的優點，液體傳輸全采用真空模式，設備磨損度小。
（發明人：龔輝武）
