公布日：2022.11.01

申請日：2022.07.21

分類號：C02F9/04(2006.01)I;C02F103/34(2006.01)N

摘要

本申請?zhí)峁┝艘环N制藥廢水處理裝置及其處理工藝，制藥廢水處理裝置包括分離罐和固定連接于分離罐頂壁的混合罐，分離罐兩側壁還開設有出料口，還包括：驅動軸，轉動連接于分離罐內壁，混合組件，混合組件包括固定連接于驅動軸延伸端的分液環、固定連接于分液環頂部的輸料管和轉動連接于分液環側壁的分液部件，輸料管遠離驅動軸的一端穿過混合罐并向外部延伸；過濾組件，通過連接桿滑動連接于分離罐內壁；分離部件，固定連接于過濾組件頂部；本申請?zhí)岣吡怂巹┡c清水混合的均勻性，增加了污水處理的效果，同時在處理時對濾網進行清理，增加廢水處理效率。

權利要求書

1.一種制藥廢水處理裝置，包括分離罐（10）和固定連接于分離罐（10）頂壁的混合罐（20），其特征在于，所述分離罐（10）兩側壁還開設有出料口（101），還包括：驅動軸（110），轉動連接于分離罐（10）內壁，且所述驅動軸（110）的一端穿過分離罐（10）向混合罐（20）內壁延伸；混合組件，所述混合組件包括固定連接于驅動軸（110）延伸端的分液環（120）、固定連接于分液環（120）頂部的輸料管（130）和轉動連接于分液環（120）側壁的分液部件，所述輸料管（130）遠離驅動軸（110）的一端穿過混合罐（20）并向外部延伸；過濾組件，通過連接桿（141）滑動連接于分離罐（10）內壁；分離部件，固定連接于過濾組件頂部，所述分離部件與過濾組件相配合；收集部件，固定連接于分離罐（10）側壁，且所述收集部件與出料口（101）相對應。

2.根據權利要求1所述的一種制藥廢水處理裝置，其特征在于，所述混合罐（20）內壁開設有安裝槽（210），所述混合罐（20）頂壁固定連接有稀釋罐（220），所述稀釋罐（220）與輸料管（130）延伸端相配合，所述安裝槽（210）內部固定連接有齒環（221），所述齒環（221）與分液部件相配合，所述混合罐（20）內壁還轉動連接有與安裝槽（210）相配合的蓋板（222），所述混合罐（20）底部設置有關于驅動軸（110）對稱分布的排水口（223）。

3.根據權利要求1所述的一種制藥廢水處理裝置，其特征在于，所述分液部件沿分液環（120）外壁均勻設置有2-5組，所述分液部件包括轉動連接于分液環（120）側壁的分液管（121），所述分液管（121）外壁固定連接有均勻分布的噴管（122），所述噴管（122）外壁固定連接有均勻分布的第一攪拌葉（123），所述分液管（121）遠離分液環（120）的一端穿過蓋板（222）固定連接有與齒環（221）嚙合相連的從動齒輪（124），所述分液管（121）、噴管（122）、分液環（120）和輸料管（130）相連通。

4.根據權利要求3所述的一種制藥廢水處理裝置，其特征在于，所述驅動軸（110）外壁固定連接有與過濾部件相配合的驅動塊（111）和限位桿（112），所述輸料管（130）延伸端外壁固定連接于均勻分布的第二攪拌葉（131），所述第二攪拌葉（131）與稀釋罐（220）相配合，所述輸料管（130）延伸端外壁還開設有均勻分布的通孔（132）。

5.根據權利要求1所述的一種制藥廢水處理裝置，其特征在于，所述過濾組件包括通過連接桿（141）滑動連接于分離罐（10）內壁的濾網（140），所述濾網（140）的兩端均穿過出料口（101）并與收集部件相配合，所述濾網（140）與驅動軸（110）轉動相連，所述濾網（140）底壁固定連接有2-6組與驅動塊（111）相配合的驅動桿（142），所述驅動桿（142）底部設置有滾輪，所述濾網（140）頂壁還固定連接有套筒（143），所述套筒（143）與驅動軸（110）相套接，所述套筒（143）頂部還轉動連接有驅動齒輪（144），且所述驅動齒輪（144）通過限位桿（112）與驅動軸（110）相限位，所述濾網（140）頂壁還固定連接有關于驅動齒輪（144）對稱分布的清理部件，所述連接桿（141）外壁還套接有第一彈性件（145）。

6.根據權利要求5所述的一種制藥廢水處理裝置，其特征在于，所述清理部件包括固定連接于濾網（140）頂壁的滑動架（150）和滑動連接于滑動架（150）外壁的安裝架（151），所述安裝架（151）底壁固定連接有清理刷（152），所述安裝架（151）靠近驅動齒輪（144）的一端固定連接有與驅動齒輪（144）嚙合相連的齒條（155）。

7.根據權利要求6所述的一種制藥廢水處理裝置，其特征在于，所述齒條（155）的兩端還滑動連接有齒牙（153），且所述齒牙（153）滑動端套接有第二彈性件（154）。

8.根據權利要求1所述的一種制藥廢水處理裝置，其特征在于，所述收集部件包括收集盒（160），所述收集盒（160）固定連接于分離罐（10）側壁，并與出料口（101）相配合，所述收集盒（160）內部滑動連接有濾盒（161），所述濾盒（161）與濾網（140）相配合。

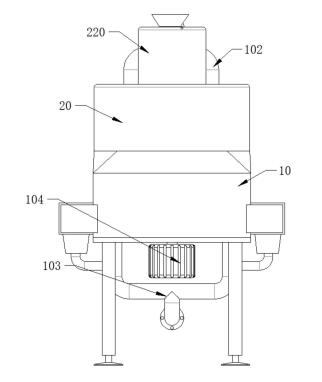

9.根據權利要求1所述的一種制藥廢水處理裝置，其特征在于，所述混合罐（20）頂壁和分離罐（10）底壁分別設置有進水管（102）和排水管（103），所述分離罐（10）底壁還固定連接有驅動電機（104），所述驅動電機（104）輸出端與驅動軸（110）固定相連，所述排水管（103）通過連接管與收集盒（160）相連通。

10.一種制藥廢水處理裝置的處理工藝，其特征在于，具體包括以下步驟：S1：使用時，將進水管（102）污水源連接，并按照一定比例向稀釋罐（220）內添加清水河藥劑，并啟動驅動電機（104），驅動電機（104）開始按照一定頻率正反轉，進而帶動驅動軸（110）轉動，進而帶動與驅動軸（110）和固定相連的分液環（120）和輸料管（130）轉動，從而通過輸料管（130）外壁的第二攪拌葉（131）對藥劑和清水進行攪拌，使藥劑與清水充分混合，經過混合的藥劑由輸料管（130）外壁開設的通孔（132）進入輸料管（130），并輸送至分液環（120）；S2：分液環（120）轉動時帶動分液管（121）隨之做圓周運動，并在從動齒輪（124）和齒環（221）的作用下，分液管（121）在圓周運動的同時自身轉動，混合罐（20）內部的污水進行攪拌，還帶動噴管（122）在繞驅動軸（110）圓周運動的同時圍繞分液管（121）轉動，進而在對污水進行攪拌時向污水添加藥劑，以保證污水能夠與藥劑充分混合，增加處理效果，與藥劑混合均勻的污水有排水口（223）進入分離罐（10）并落在濾網（140）上；S3：污水與污水中的雜質或是在處理過程中產生的絮凝物被濾網（140）分離后，由排水管（103）排除，同時驅動軸（110）在轉動時帶動驅動塊（111）轉動，進而通過驅動桿（142）帶動濾網（140）隨著驅動的轉動而上下波動，進而增加污水的通過率，進一步的增加了污水的處理速率，滾輪和彈性件的設置，增加了濾網（140）上下波動的流暢性；S4：驅動軸（110）在轉動時，還通過限位桿（112）帶動驅動齒輪（144）轉動，進而通過驅動齒輪（144）和兩組齒條（155）向配合，帶動兩組安裝架（151）在滑動架（150）外壁反向滑動，進而通過安裝架（151）底部的清理刷（152）對濾網（140）表面堆積的雜物進行清理，并推送至出料口（101）并滑落至分離盒內部的粉濾盒（161）內部，當齒條（155）運動到最大限度后，在齒牙（153）和第二彈性件（154）的作用下對齒條（155）進行限位，并伴隨驅動電機（104）的正反轉，兩組清理刷（152）對濾網（140）進行往復清理，避免濾網（140）堵塞而影響處理速率，隨時將濾盒（161）抽出對其內部的雜物進行清理，滑落至分離盒內部的污水由連接管進入排水管（103）排除，完成對污水的處理。

發明內容

本發明的目的在于：針對目前存在的無法做到連續性處理，藥劑與污水混合不夠均勻，進而影響處理效果，處理時，污水中的雜質會將濾網堵塞，并無法不停對濾網清理，影響污水的通過率，進而影響處理的效率，對分離出來的雜質進行清理時，需要停機，并將濾網取出，操作十分不便，影響處理效率的同時增了工作人員的勞動強度問題。

為了實現上述發明目的，本發明提供了以下技術方案：一種制藥廢水處理裝置，包括分離罐和固定連接于分離罐頂壁的混合罐，所述分離罐兩側壁還開設有出料口，還包括：驅動軸，轉動連接于分離罐內壁，且所述驅動軸的一端穿過分離罐向混合罐內壁延伸；混合組件，所述混合組件包括固定連接于驅動軸延伸端的分液環、固定連接于分液環頂部的輸料管和轉動連接于分液環側壁的分液部件，所述輸料管遠離驅動軸的一端穿過混合罐并向外部延伸；過濾組件，通過連接桿滑動連接于分離罐內壁；分離部件，固定連接于過濾組件頂部，所述分離部件與過濾組件相配合；收集部件，固定連接于分離罐側壁，且所述收集部件與出料口相對應。

作為本申請優選的技術方案，所述混合罐內壁開設有安裝槽，所述混合罐頂壁固定連接有稀釋罐，所述稀釋罐與輸料管延伸端相配合，所述安裝槽內部固定連接有齒環，所述齒環與分液部件相配合，所述混合罐內壁還轉動連接有與安裝槽相配合的蓋板，所述混合罐底部設置有關于驅動軸對稱分布的排水口。

作為本申請優選的技術方案，所述分液部件沿分液環外壁均勻設置有2-5組，所述分液部件包括轉動連接于分液環側壁的分液管，所述分液管外壁固定連接有均勻分布的噴管，所述噴管外壁固定連接有均勻分布的第一攪拌葉，所述分液管遠離分液環的一端穿過蓋板固定連接有與齒環嚙合相連的從動齒輪，所述分液管、噴管、分液環和輸料管相連通。

作為本申請優選的技術方案，所述驅動軸外壁固定連接有與過濾部件相配合的驅動塊和限位桿，所述輸料管延伸端外壁固定連接于均勻分布的第二攪拌葉，所述第二攪拌葉與稀釋罐相配合，所述輸料管延伸端外壁還開設有均勻分布的通孔。

作為本申請優選的技術方案，所述過濾組件包括通過連接桿滑動連接于分離罐內壁的濾網，所述濾網的兩端均穿過出料口并與收集部件相配合，所述濾網與驅動軸轉動相連，所述濾網底壁固定連接有2-6組與驅動塊相配合的驅動桿，所述驅動桿底部設置有滾輪，所述濾網頂壁還固定連接有套筒，所述套筒與驅動軸相套接，所述套筒頂部還轉動連接有驅動齒輪，且所述驅動齒輪通過限位桿與驅動軸相限位，所述濾網頂壁還固定連接有關于驅動齒輪對稱分布的清理部件，所述連接桿外壁還套接有第一彈性件。

作為本申請優選的技術方案，所述清理部件包括固定連接于濾網頂壁的滑動架和滑動連接于滑動架外壁的安裝架，所述安裝架底壁固定連接有清理刷，所述安裝架靠近驅動齒輪的一端固定連接有與驅動齒輪嚙合相連的齒條。

作為本申請優選的技術方案，所述齒條的兩端還滑動連接有齒牙，且所述齒牙滑動端套接有第二彈性件。

作為本申請優選的技術方案，所述收集部件包括收集盒，所述收集盒固定連接于分離罐側壁，并與出料口相配合，所述收集盒內部滑動連接有濾盒，所述濾盒與濾網相配合。

作為本申請優選的技術方案，所述混合罐頂壁和分離罐底壁分別設置有進水管和排水管，所述分離罐底壁還固定連接有驅動電機，所述驅動電機輸出端與驅動軸固定相連，所述排水管通過連接管與收集盒相連通。

本發明還公開了一種制藥廢水處理裝置的處理工藝，具體包括以下步驟：S1：使用時，將進水管污水源連接，并按照一定比例向稀釋罐內添加清水河藥劑，并啟動驅動電機，驅動電機開始按照一定頻率正反轉，進而帶動驅動軸轉動，進而帶動與驅動軸和固定相連的分液環和輸料管轉動，從而通過輸料管外壁的第二攪拌葉對藥劑和清水進行攪拌，使藥劑與清水充分混合，經過混合的藥劑由輸料管外壁開設的通孔進入輸料管，并輸送至分液環；S2：分液環轉動時帶動分液管隨之做圓周運動，并在從動齒輪和齒環的作用下，分液管在圓周運動的同時自身轉動，混合罐內部的污水進行攪拌，還帶動噴管在繞驅動軸圓周運動的同時圍繞分液管轉動，進而在對污水進行攪拌時向污水添加藥劑，以保證污水能夠與藥劑充分混合，增加處理效果，與藥劑混合均勻的污水有排水口進入分離罐并落在濾網上；S3：污水與污水中的雜質或是在處理過程中產生的絮凝物被濾網分離后，由排水管排除，同時驅動軸在轉動時帶動驅動塊轉動，進而通過驅動桿帶動濾網隨著驅動的轉動而上下波動，進而增加污水的通過率，進一步的增加了污水的處理速率，滾輪和彈性件的設置，增加了濾網上下波動的流暢性；S4：驅動軸在轉動時，還通過限位桿帶動驅動齒輪轉動，進而通過驅動齒輪和兩組齒條向配合，帶動兩組安裝架在滑動架外壁反向滑動，進而通過安裝架底部的清理刷對濾網表面堆積的雜物進行清理，并推送至出料口并滑落至分離盒內部的粉濾盒內部，當齒條運動到最大限度后，在齒牙和第二彈性件的作用下對齒條進行限位，并伴隨驅動電機的正反轉，兩組清理刷對濾網進行往復清理，避免濾網堵塞而影響處理速率，隨時將濾盒抽出對其內部的雜物進行清理，滑落至分離盒內部的污水由連接管進入排水管排除，完成對污水的處理。

在本申請的方案中：

1.通過設置的混合組件，通過驅動桿與分液管相聯動，在齒環和從動齒輪的作用下，對污水進行攪拌的同時向污水中噴灑藥劑，使藥劑與清水充分混合，增加了混合的均勻性，進而增加了污水處理的效果，解決了現有技術中無法做到連續性處理，藥劑與污水混合不夠均勻，進而影響處理效果的問題；

2.通過設置的分離部件，在對污水與其中雜質進行分離時，在驅動軸的帶動下，濾網上下往復波動，增加污水的通過率，進一步的增加了污水的處理速率，滾輪和彈性件的設置，增加了濾網上下波動的流暢性，解決了現有技術處理時，污水中的雜質會將濾網堵塞，并無法不停對濾網清理，影響污水的通過率，進而影響處理的效率的問題；

3.通過設置的收集部件與清理部件相配合，濾網在上下波動的同時，驅動軸還通過驅動齒輪帶動兩組安裝架攜帶清理刷對濾網頂部進行清理，并將雜質由出料口排出至分離盒內部的濾盒中，避免濾網堵塞而影響處理速率，隨時將濾盒抽出對其內部的雜物進行清理，無需停機清理，縮短了處理周期，提升了處理的效率，解決了現有技術中對分離出來的雜質進行清理時，需要停機，并將濾網取出，操作十分不便，影響處理效率的同時增了工作人員的勞動強度的問題。

（發明人：陳鐵軍;陳家圓;繆園;吳勇強;錢錦秀）
