公布日：2022.08.30
申請日：2022.05.31
分類號：C02F3/02(2006.01)I;C02F7/00(2006.01)I
摘要
本發明公開了污水處理中微氣泡曝氣裝置，包括隔膜曝氣泵，隔膜曝氣泵通過曝氣管連接有氣囊，曝氣管上按照氣體流動方向依次設置有壓力調節閥門、逆止閥，氣囊的上方設置有若干溶解氧測試探頭，壓力調節閥門、溶解氧測試探頭分別與PLC控制器連接。本發明曝氣裝置解決現有曝氣技術中氣泡過大，氧氣利用率低，曝氣能耗過高的問題。
權利要求書

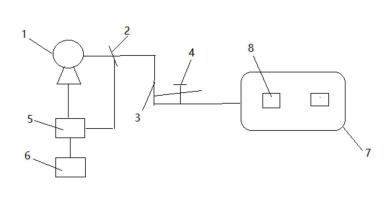

1.污水處理中微氣泡曝氣裝置，其特征在于，包括隔膜曝氣泵(1)，所述隔膜曝氣泵(1)通過曝氣管(3)連接有氣囊(7)，所述曝氣管(3)上按照氣體流動方向依次設置有壓力調節閥門(2)、逆止閥(4)，所述氣囊(7)的上方設置有若干溶解氧測試探頭(8)，所述壓力調節閥門(2)、溶解氧測試探頭(8)分別與PLC控制器(5)連接。
2.根據權利要求1所述的污水處理中微氣泡曝氣裝置，其特征在于，所述PLC控制器(5)連接有顯示器(6)。
3.根據權利要求1所述的污水處理中微氣泡曝氣裝置，其特征在于，所述氣囊(7)包括頂膜(7-1)，所述頂膜(7-1)通過熱熔方式焊接有底膜(7-2)。
4.根據權利要求3所述的污水處理中微氣泡曝氣裝置，其特征在于，所述底膜(7-2)采用聚乙烯材料。
5.根據權利要求3所述的污水處理中微氣泡曝氣裝置，其特征在于，所述頂膜(7-1)采用透氣膜材料，所述透氣膜材料的制備方法如下：步驟1，采用超純水將聚乙烯膜材料浸泡24h，取出在60℃烘箱中烘干；步驟2，將碳酸鈣顆粒在研磨機中研磨至粒徑小于等于50μm，得到碳酸鈣粉末；步驟3，將步驟2得到的碳酸鈣粉末和聚二甲基硅氧烷按照1：4的質量比混勻，采用coating工藝涂覆于步驟1處理的聚乙烯膜上，涂覆厚度10μm，凝固2h后置于60℃烘箱中烘干24h，得到半成品透氣膜材料；步驟4，將步驟3得到的半成品透氣膜材料采用拉力儀拉伸，得到透氣膜材料。
6.根據權利要求1所述的污水處理中微氣泡曝氣裝置，其特征在于，所述氣囊(7)內由下至上依次設置有底層碎石(9)、中間層碎石(10)、上層沙粒(11)。
7.根據權利要求6所述的污水處理中微氣泡曝氣裝置，其特征在于，所述底層碎石(9)的粒徑為20mm。
8.根據權利要求6所述的污水處理中微氣泡曝氣裝置，其特征在于，所述中間層碎石(10)的粒徑為10mm。
9.根據權利要求6所述的污水處理中微氣泡曝氣裝置，其特征在于，所述上層沙粒(11)的粒徑為2-3mm。
10.根據權利要求6所述的污水處理中微氣泡曝氣裝置，其特征在于，所述底層碎石(9)、中間層碎石(10)、上層沙粒(11)的鋪設厚度均為100mm。
發明內容
本發明的目的是提供污水處理中微氣泡曝氣裝置，解決現有曝氣技術中氣泡過大，氧氣利用率低，曝氣能耗過高的問題。
本發明所采用的技術方案是，污水處理中微氣泡曝氣裝置，包括隔膜曝氣泵，隔膜曝氣泵通過曝氣管連接有氣囊，曝氣管上按照氣體流動方向依次設置有壓力調節閥門、逆止閥，氣囊的上方設置有若干溶解氧測試探頭，壓力調節閥門、溶解氧測試探頭分別與PLC控制器連接。
本發明的特征還在于，
PLC控制器連接有顯示器。
氣囊包括頂膜，頂膜通過熱熔方式焊接有底膜。
底膜采用聚乙烯材料。
頂膜采用透氣膜材料，透氣膜材料的制備方法如下：
步驟1，采用超純水將聚乙烯膜材料浸泡24h，取出在60℃烘箱中烘干；
步驟2，將碳酸鈣顆粒在研磨機中研磨至粒徑小于等于50μm，得到碳酸鈣粉末；
步驟3，將步驟2得到的碳酸鈣粉末和聚二甲基硅氧烷按照1：4的質量比混勻，采用coating工藝涂覆于步驟1處理的聚乙烯膜上，涂覆厚度10μm，凝固2h后置于60℃烘箱中烘干24h，得到半成品透氣膜材料；
步驟4，將步驟3得到的半成品透氣膜材料采用拉力儀拉伸，得到透氣膜材料。
氣囊內由下至上依次設置有底層碎石、中間層碎石、上層沙粒。
底層碎石的粒徑為20mm。
中間層碎石的粒徑為10mm。
上層沙粒的粒徑為2-3mm。
底層碎石、中間層碎石、上層沙粒的鋪設厚度均為100mm。
本發明的有益效果是，
(1)本發明污水處理中微氣泡曝氣裝置，可以快速啟動，并能在短時間內可以快速產生高密度的微氣泡，氣泡的粒徑在50μm左右，且在水中停留時間長，破裂后可以和污水充分接觸，能快速提高污水中的溶解氧濃度；
(2)本發明污水處理中微氣泡曝氣裝置，可以快速提高污水中的溶解氧濃度，在達到硝化過程所需的溶解氧濃度的同時可以節約近50％的曝氣能耗；
(3)本發明污水處理中微氣泡曝氣裝置，可以根據污水中氧氣濃度隨時調節曝氣強度，這樣不僅滿足了硝化反應所需的氧氣濃度，還可以最大限度的節約能耗；
(4)本發明污水處理中微氣泡曝氣裝置，操作簡單、自動化程度高、成本低等。
（發明人：柯艷春;李曉琳;鄭興;劉豹）
