高新低濃含氟廢水吸附再生處理裝置

發布時間:2023-6-25 14:07:19  中國污水處理工程網

公布日:2022.10.18

申請日:2022.06.15

分類號:C02F9/04(2006.01)I;B01J20/34(2006.01)I;C02F1/28(2006.01)N;C02F1/52(2006.01)N;C02F101/14(2006.01)N

摘要

本發明提供一種低濃含氟廢水的吸附再生處理系統及處理工藝,所述處理系統包括調節池、提升泵、除氟吸附罐、再生罐、再生廢液池、廢液提升泵、混凝反應池、斜板沉淀池、污泥泵、板框壓濾機、藥劑溶解加藥系統、空壓機、儲氣罐、再生液溶解投加系統;所述處理工藝包括吸附、吸附劑的離線再生、吸附劑的再次利用和廢液的處理。采用本發明提供的處理系統及工藝,通過除氟吸附罐連續運行實現處理系統的連續穩定運行,提高系統的抗沖擊能力,保證大水量低濃度含氟廢水的達標排放;結合氣提及水力輸送的原理,實現吸附劑的離線再生、對吸附劑的再次利用及自動化輸送,降低人工操作強度。


權利要求書

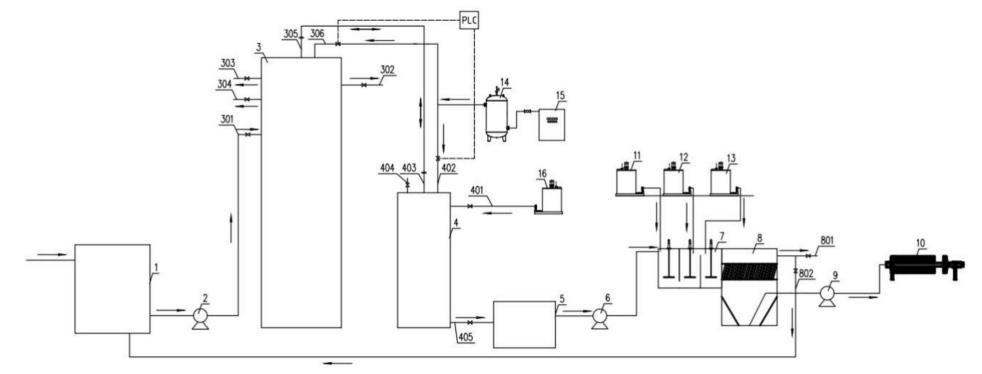

1.一種低濃含氟廢水的吸附再生處理系統,其特征在于,所述吸附再生處理系統包括調節池(1)、提升泵(2)、除氟吸附罐(3)、再生罐(4)、再生廢液池(5)、廢液提升泵(6)、混凝反應池(7)、斜板沉淀池(8)、污泥泵(9)、板框壓濾機(10)、藥劑溶解加藥系統、儲氣罐(14)、空壓機(15)、再生液溶解投加系統(16);所述除氟吸附罐(3)內設有布水裝置a(311)、氣提裝置a(312)、旋流搓板洗裝置a(313)、提料反洗轉換裝置a(314)和集水堰(315);所述再生罐(4)內設有氣提裝置b(411)、旋流搓板洗裝置b(412)、提料反洗轉換裝置b(413)、填料支撐(414)和排空過濾裝置(415)。

2.根據權利要求1所述的一種低濃含氟廢水的吸附再生處理系統,其特征在于,所述除氟吸附罐(3)配套設有除氟吸附罐進水管(301)、除氟吸附罐出水管(302)、除氟吸附罐溢水管(303)、除氟吸附罐反沖洗排水管(304)、除氟吸附罐再生料輸送管(305)、除氟吸附罐進氣管(306);所述除氟吸附罐進氣管(306)入口連接所述儲氣罐(14)出氣口,所述除氟吸附罐進氣管(306)出口連接氣提裝置a(312);所述再生罐(4)配套設有再生液輸送管(401)、再生罐進氣管(402)、再生罐再生料輸送管(403)、再生罐沖洗水進水管(404)、排空管(405);所述再生罐進氣管(402)入口連接所述儲氣罐(14)出氣口,所述再生罐進氣管(402)出口連接氣提裝置b(411);所述再生罐再生料輸送管(403)與除氟吸附罐再生料輸送管(305)通過可拆卸鋼絲軟管連接;所述斜板沉淀池(8)設有出水管(801)和回流管(802)。

3.根據權利要求1所述的一種低濃含氟廢水的吸附再生處理系統,其特征在于,所述藥劑溶解加藥系統包括氯化鈣溶解加藥系統(11)、PAC溶解加藥系統(12)和PAM溶解加藥系統(13)。

4.根據權利要求1所述的一種低濃含氟廢水的吸附再生處理系統,其特征在于,所述吸附再生處理系統還設有PLC控制系統來控制氣路管道的閥門。

5.一種低濃含氟廢水的吸附再生處理工藝,其特征在于,所述處理工藝包括吸附、吸附劑的離線再生、吸附劑的再次利用和廢液的處理。

6.根據權利要求5所述的一種低濃含氟廢水的吸附再生處理工藝,其特征在于,所述吸附,低濃含氟廢水首先進入調節池(1),再經提升泵(2)提升進入除氟吸附罐進水管(301),經除氟吸附罐進水管(301)進入除氟吸附罐(3)底部的布水裝置a(311),自下而上流過除氟吸附罐(3)中的吸附劑,自除氟吸附罐(3)頂部的集水堰(315)匯集到除氟吸附罐出水管(302),使低濃含氟廢水達標排放;所述除氟吸附罐(3)內的上升流速為3.5-7m/h,吸附時間為40-90min。

7.根據權利要求5所述的一種低濃含氟廢水的吸附再生處理工藝,其特征在于,所述吸附劑的離線再生,通過PLC控制系統控制除氟吸附罐進氣管(306)閥門定時開啟,利用除氟吸附罐中的氣提裝置a(312),將吸附劑提升至旋流搓板洗裝置a(313)內不停反洗,當吸附接近飽和時,利用氣提裝置a(312)和提料反洗轉換裝置a(314),將需要再生的吸附劑經除氟吸附罐再生料輸送管(305)和再生罐再生料輸送管(403)輸送至再生罐(4)內完全浸泡于再生液中,再生結束之后通過排空過濾裝置(415)再經排空管(405)排空再生罐(4)內的再生液,使再生液流入再生廢液池(5);所述需要再生的吸附劑在再生液中的浸泡時間為24-30h。

8.根據權利要求5所述的一種低濃含氟廢水的吸附再生處理工藝,其特征在于,所述吸附劑的再次利用,待再生罐(4)內的再生液排空后,開啟再生罐沖洗水進水管(404)閥門,使沖洗水進入再生罐(4),待液位高于填料支撐(414)中的填料表面1-

1.5m后,通過PLC控制系統開啟再生罐進氣管(402)閥門,利用氣提裝置b(411)及旋流搓板洗裝置b(412),將再生后的吸附劑提升至旋流搓板洗裝置b(412)內進行充分?jǐn)噭?dòng)沖洗,沖洗5-10min后,將沖洗得到的廢水經排空管(405)排入再生廢液池(5),之后再次開啟再生罐沖洗水進水管(404)閥門通入沖洗水,利用氣提裝置b(411)及提料反洗轉換裝置b(413)將再生后的吸附劑經再生罐再生料輸送管(403)和除氟吸附罐再生料輸送管(305)輸送回除氟吸附罐(3)內實現對吸附劑的再次利用。

9.根據權利要求5所述的一種低濃含氟廢水的吸附再生處理工藝,其特征在于,所述廢液的處理,將再生廢液池(5)中的廢液經廢液提升泵(6)提升進入混凝反應池(7)內,利用氯化鈣溶解加藥系統(11)、PAC溶解加藥系統(12)和PAM溶解加藥系統(13)依次投加氯化鈣、PAC、PAM,生成的絮凝體進入斜板沉淀池(8)進行泥水分離后,底部的污泥經污泥泵(9)送入板框壓濾機(10)進行脫水至含水率為60%左右;分離后的出水若達標則經出水管(801)外排,若分離后的出水濃度達不到相應排放標準,可經回流管(802)進入調節池(1),進入后續處理。

10.根據權利要求9所述的一種低濃含氟廢水的吸附再生處理工藝,其特征在于,所述氯化鈣的濃度為1000-1500mg/L,反應轉速為60-80r/min,反應8-15min;所述PAC的濃度為400-500mg/L,反應轉速為50-60r/min,反應4-5min;所述PAM的濃度為2mg/L,反應轉速為20-30r/min,反應4-5min;所述斜板沉淀池(8)設計負荷為1-2m3/m2h,采用間距80mm,長度1m的斜管進行填料。

發明內容

為解決現有技術存在的問題,本發明提供一種低濃含氟廢水的吸附再生處理系統及處理工藝,能夠?qū)崿F(xiàn)處理系統的連續穩定運行、吸附劑的離線再生及自動化輸送、保證含氟廢水的達標排放、為大水量低濃度含氟廢水的處理運行提供新的指導思想的發明目的。

為實現上述發明目的,本發明的目的之一在于,提供了一種低濃含氟廢水的吸附再生處理系統,包括調節池、提升泵、除氟吸附罐、再生罐、再生廢液池、廢液提升泵、混凝反應池、斜板沉淀池、污泥泵、板框壓濾機、藥劑溶解加藥系統、空壓機、儲氣罐、再生液溶解投加系統。

作為上述技術方案的進一步改進,所述藥劑溶解加藥系統包括氯化鈣溶解加藥系統、PAC溶解加藥系統和PAM溶解加藥系統。

作為上述技術方案的進一步改進,所述除氟吸附罐配套設有除氟吸附罐進水管、除氟吸附罐出水管、除氟吸附罐溢水管、除氟吸附罐反沖洗排水管、除氟吸附罐再生料輸送管、除氟吸附罐進氣管;所述除氟吸附罐進氣管入口連接所述儲氣罐出氣口,所述除氟吸附罐進氣管出口連接氣提裝置a。

作為上述技術方案的進一步改進,所述再生罐配套設有再生液輸送管、再生罐進氣管、再生罐再生料輸送管、再生罐沖洗水進水管、排空管;所述再生罐進氣管入口連接所述儲氣罐出氣口,所述再生罐進氣管出口連接氣提裝置b,所述再生罐再生料輸送管與除氟吸附罐再生料輸送管通過可拆卸鋼絲軟管連接。

作為上述技術方案的進一步改進,所述除氟吸附罐內設有布水裝置a、氣提裝置a、旋流搓板洗裝置a、提料反洗轉換裝置a和集水堰。

作為上述技術方案的進一步改進,所述再生罐內設有氣提裝置b、旋流搓板洗裝置b、提料反洗轉換裝置b、填料支撐和排空過濾裝置。

作為上述技術方案的進一步改進,所述排空過濾裝置設于再生罐底部,可拆卸定期進行沖洗。

作為上述技術方案的進一步改進,所述調節池內的低濃含氟廢水經提升泵提升后通過除氟吸附罐進水管進入除氟吸附罐;所述再生罐和再生廢液池通過排空管連接。

作為上述技術方案的進一步改進,所述再生液溶解投加系統與再生罐經再生液輸送管連接。

作為上述技術方案的進一步改進,所述再生廢液池、廢液提升泵、混凝反應池通過管道依次連接,所述混凝反應池與斜板沉淀池通過管道連接,所述斜板沉淀池、污泥泵、板框壓濾機通過管道依次連接,所述藥劑溶解加藥系統與混凝反應池通過管道連接;所述儲氣罐和空壓機通過管道連接。

作為上述技術方案的進一步改進,所述斜板沉淀池設有出水管和回流管,所述回流管與調節池連接。

作為上述技術方案的進一步改進,該吸附再生處理系統還設有PLC控制系統,通過PLC控制系統來控制氣路管道的閥門,對除氟吸附罐和再生罐內吸附劑進行反沖洗或輸送,根據運行情況對反沖洗時間進行調整。

本發明目的之二在于,提供一種低濃含氟廢水的吸附再生處理工藝,包括如下方法步驟:

S1、吸附

低濃含氟廢水首先進入調節池,再經提升泵提升進入除氟吸附罐進水管,經除氟吸附罐進水管進入除氟吸附罐底部的布水裝置a,自下而上流過除氟吸附罐中的吸附劑,自除氟吸附罐頂部的集水堰匯集到除氟吸附罐出水管,使低濃含氟廢水達標排放。

優選的,根據來水水量控制吸附罐數量,保證除氟吸附罐內的上升流速為

3.5-7m/h,將吸附時間根據進出水濃度要求、吸附劑吸附容量等指標,控制在40-90min。

優選的,所述吸附劑為氧化鋁、活化沸石或其它吸附材料的一種或多種,通過吸附劑的吸附作用,降低污水中氟化物含量,保證出水達標排放。

S2、吸附劑的離線再生

在吸附飽和周期內,吸附劑表面負載有懸浮物,可通過PLC控制系統控制除氟吸附罐進氣管閥門定時開啟,利用除氟吸附罐中的氣提裝置a,將吸附劑提升至旋流搓板洗裝置a內,實現吸附劑的不停反洗,避免出現吸附劑的板結、吸附不均勻等現象,且通過氣水同時反沖洗,可節省反洗的用水量。在吸附過程中由于吸附容量有限,當吸附接近飽和時,利用氣提裝置a和提料反洗轉換裝置a,將需要再生的吸附劑經除氟吸附罐再生料輸送管和再生罐再生料輸送管輸送至再生罐內完全浸泡于再生液中,實現吸附劑的離線再生,再生結束之后通過排空過濾裝置再經排空管排空再生罐內的再生液,使再生液流入再生廢液池。

優選的,所述再生液為液體硫酸鋁,按照每去除1g氟化物需60-80g硫酸鋁計算,配置一定濃度的液體硫酸鋁。

進一步地,所述再生液通過再生液溶解投加系統經再生液輸送管進入再生罐內。

優選的,所述需要再生的吸附劑在再生液中的浸泡時間為24-30h。

S3、吸附劑的再次利用

待再生罐內的再生液排空后,開啟再生罐沖洗水進水管閥門,使沖洗水進入再生罐,待液位高于填料支撐中的填料表面1-

1.5m后,通過PLC控制系統開啟再生罐進氣管閥門,利用氣提裝置b及旋流搓板洗裝置b,將再生后的吸附劑提升至旋流搓板洗裝置b內進行充分?jǐn)噭?dòng)沖洗,沖洗5-10min后,將沖洗得到的廢水經排空管排入再生廢液池,之后再次開啟再生罐沖洗水進水管閥門通入沖洗水,利用氣提裝置b及提料反洗轉換裝置b將再生后的吸附劑經再生罐再生料輸送管和除氟吸附罐再生料輸送管輸送回除氟吸附罐內實現對吸附劑的再次利用。

S4、廢液的處理

將再生廢液池中的廢液經廢液提升泵提升進入混凝反應池內,利用氯化鈣溶解加藥系統、PAC溶解加藥系統和PAM溶解加藥系統依次投加氯化鈣、PAC、PAM,生成的絮凝體進入斜板沉淀池進行泥水分離后,底部的污泥經污泥泵送入板框壓濾機進行脫水,含水率可降至60%左右;分離后的出水若達標則經出水管外排,若分離后的出水濃度達不到相應排放標準,可經回流管進入調節池,進入后續處理。

優選的,所述氯化鈣的濃度為1000-1500mg/L,反應轉速為60-80r/min,反應8-15min;所述PAC的濃度為400-500mg/L,反應轉速為50-60r/min,反應4-5min;所述PAM的濃度為2mg/L,反應轉速為20-30r/min,反應4-5min。

優選的,所述斜板沉淀池設計負荷為1-2m3/m2h,采用間距80mm,長度1m的斜管進行填料。

由于采用了上述技術方案,本發明達到的技術效果是:

1.采用本發明提供的低濃含氟廢水的吸附再生處理系統及處理工藝,通過除氟吸附罐連續運行實現處理系統的連續穩定運行,提高系統的抗沖擊能力,保證大水量低濃度含氟廢水的達標排放。

2、通過除氟吸附罐內的氣提裝置a,將吸附劑提升至旋流搓板洗裝置a內,實現吸附劑的定時自動反洗,避免出現吸附劑的板結、吸附不均勻等現象,充分發揮吸附劑的吸附能力;通過氣水同時反沖洗,可節省反洗的用水量。

3、結合氣提及水力輸送的原理,利用氣提裝置a和提料反洗轉換裝置a將除氟吸附罐內需要再生的吸附劑提出到再生罐內進行再生,再利用氣提裝置b及提料反洗轉換裝置b將再生后的吸附劑從再生罐送回除氟吸附罐內,實現吸附劑的離線再生、對吸附劑的再次利用及自動化輸送,降低人工操作強度。

4、再生廢液池中的廢液中氟離子濃度比較高,經混凝沉淀處理后,得到氟化鈣沉淀,進入斜板沉淀池進行泥水分離,分離后的出水若達標則排放,若存在不達標廢水,可再次進入吸附再生處理系統進行處理,不造成二次污染。

(發明人:蔣曉雷;胡靜;馬小蘭;劉麗娟;楊磊)
