公布日：2022.12.09

申請日：2022.09.23

分類號：C02F9/14(2006.01)I;C02F103/20(2006.01)N

摘要

本發明提供了一種養豬廠污水循環處理方法，包括以下步驟，S1：將養豬廠污水與好氧菌加入處理裝置中；S2：啟動處理裝置，啟動3‑10分鐘后，關閉處理裝置，打開第一水泵，將處理裝置中的污水吸入擠壓裝置中，之后啟動擠壓裝置；S3：擠壓裝置單次運行完畢后，啟動第二水泵，將擠壓裝置擠壓完成后的污水再次吸入處理裝置中；S4：重復S2‑S3的步驟3‑5次后，靜置30‑60分鐘，打開處理裝置上的出水閥門和擠壓裝置上的出泥閥門，收集處理裝置內處理后的污水，收集擠壓裝置內擠壓后的污泥。通過設置處理裝置，可以有效的對養豬廠污水進行有效過濾和吸附，而設置擠壓裝置，可以對處理裝置中處理產生的污泥進行擠壓排水，再通過多次循環，可以有效提高過濾精度。

權利要求書

1.一種養豬廠污水循環處理方法，其特征在于，包括以下步驟，S1：將養豬廠污水與好氧菌加入處理裝置中；S2：啟動處理裝置，啟動3-10分鐘后，關閉處理裝置，打開第一水泵(17)，將處理裝置中的污水吸入擠壓裝置中，之后啟動擠壓裝置；S3：擠壓裝置單次運行完畢后，啟動第二水泵(18)，將擠壓裝置擠壓完成后的污水再次吸入處理裝置中；S4：重復S2-S3的步驟3-5次后，靜置30-60分鐘，打開處理裝置上的出水閥門和擠壓裝置上的出泥閥門，收集處理裝置內處理后的污水，收集擠壓裝置內擠壓后的污泥。

2.根據權利要求1所述的一種養豬廠污水循環處理方法，其特征在于，所述處理裝置包括：處理箱(1)，處理箱(1)左右兩側壁上設有進水口(10)，所述處理箱(1)上側壁上固定設有第一電機(8)，所述第一電機(8)下側輸出端固定連接第一螺紋桿(9)，所述第一螺紋桿(9)上螺紋連接有過濾板(16)，所述過濾板(16)周側與處理箱(1)內壁滑動連接，所述處理箱(1)內還固定設有吸附板(15)，吸附板(15)周側與處理箱(1)內壁固定連接，吸附板(15)位于過濾板(16)下方，且在吸附板(15)的中央位置設有安裝槽，安裝槽內固定設有安裝箱(14)，且安裝箱(14)下端固定設置在處理箱(1)下側內壁上。

3.根據權利要求2所述的一種養豬廠污水循環處理方法，其特征在于，第一螺紋桿(9)下端固定連接轉動桿(28)，所述轉動桿(28)下端固定連接緩沖機構；所述安裝箱(14)內設有電動伸縮桿(13)，所述電動伸縮桿(13)的上側輸出端上固定連接第一連桿(25)，所述第一連桿(25)向上延伸出安裝箱(14)，且所述第一連桿(25)與安裝箱(14)延伸位置密封滑動連接，且所述第一連桿(25)上端固定連接移動板(26)。

4.根據權利要求3所述的一種養豬廠污水循環處理方法，其特征在于，所述轉動桿(28)上左右對稱鉸接有若干混合桿(11)，所述混合桿(11)上開設有通槽(22)，且通槽(22)沿轉動桿(28)左右對稱設置，所述通槽(22)內滑動設有滑塊(21)，所述滑塊(21)后端固定連接連桿(20)，所述連桿(20)沿轉動桿(28)左右對稱設置。

5.根據權利要求4所述的一種養豬廠污水循環處理方法，其特征在于，緩沖機構包括：轉動板(24)，所述轉動板(24)下端與移動板(26)轉動連接，所述轉動板(24)上端固定設有兩個左右分設的緩沖彈簧(23)，所述緩沖彈簧(23)上端固定連接緩沖板(19)，所述緩沖板(19)上端固定連接轉動桿(28)，所述連桿(20)下端固定連接異形桿(27)，所述異形桿(27)向下穿過緩沖板(19)與轉動板(24)固定連接，且異形桿(27)與緩沖板(19)穿過位置滑動連接，所述異形桿(27)位于緩沖彈簧(23)兩側；所述處理箱(1)下端貫通連接出水管(6)，所述出水管(6)上設有出水閥門。

6.根據權利要求2所述的一種養豬廠污水循環處理方法，其特征在于，所述擠壓裝置包括：擠壓箱(4)，所述擠壓箱(4)右側外壁上固定設有第二電機(32)，所述第二電機(32)的左側輸出端上固定連接第二螺紋桿(35)，所述第二螺紋桿(35)向左延伸進擠壓箱(4)內，且第二螺紋桿(35)與擠壓箱(4)延伸位置轉動連接，所述第二螺紋桿(35)左端與擠壓箱(4)左側內壁轉動連接，所述第二螺紋桿(35)上螺紋連接有擠壓板(36)，所述有擠壓板(36)上設有若干通孔，且所述擠壓板(36)下端與擠壓箱(4)下側內壁滑動連接，所述擠壓板(36)上端固定連接移動塊(37)，所述移動塊(37)上端與擠壓箱(4)上側內壁滑動連接。

7.根據權利要求6的一種養豬廠污水循環處理方法，其特征在于，移動塊(37)右端固定連接固定板(40)，固定板(40)上端與擠壓箱(4)上側內壁滑動連接，且固定板(40)前側固定連接敲擊箱(7)，敲擊箱(7)內設有第一復位彈簧(39)，第一復位彈簧(39)右端與敲擊箱(7)右側內壁固定連接，第一復位彈簧(39)左端固定連接第一齒條(42)，第一齒條(42)后側與敲擊箱(7)后側壁滑動連接，第一齒條(42)向左延伸出敲擊箱(7)，且第一齒條(42)與敲擊箱(7)延伸位置密封滑動連接，第一齒條(42)左側還固定設有第一敲擊圓頭(43)，敲擊箱(7)內還設有轉動軸(38)，轉動軸(38)下端與敲擊箱(7)下側壁轉動連接，且轉動軸(38)上還固定設有不完全齒輪(41)，不完全齒輪(41)與第一齒條(42)間歇嚙合。

8.根據權利要求7所述的一種養豬廠污水循環處理方法，其特征在于，所述轉動軸(38)向上延伸出敲擊箱(7)，轉動軸(38)與敲擊箱(7)延伸位置密封轉動連接，且轉動軸(38)上端固定設有齒輪(29)，所述擠壓箱(4)上側內壁上設有橢圓凹槽(12)，所述齒輪(29)延伸進橢圓凹槽(12)內，且齒輪(29)與橢圓凹槽(12)的后側壁抵接，所述橢圓凹槽(12)的后側壁上設有第二齒條，且齒輪(29)與第二齒條嚙合連接。

9.根據權利要求8的一種養豬廠污水循環處理方法，其特征在于，第一齒條(42)上固定設有固定桿(44)，固定桿(44)右側固定連接第一梯形塊(45)；敲擊箱(7)內還固定設有擊打箱(49)，擊打箱(49)下側內壁上固定設有兩個左右對稱的第二復位彈簧(50)，第二復位彈簧(50)上端固定連接滑動板(48)，擊打箱(49)左側壁上設有通槽，滑動板(48)從通槽處延伸出擊打箱(49)，且滑動板(48)左端固定連接第二梯形塊(46)，第二梯形塊(46)可與第一梯形塊(45)相配合，滑動板(48)上端固定連接擊打桿(47)，擊打桿(47)向上延伸出擊打箱(49)和敲擊箱(7)，且擊打桿(47)與擊打箱(49)和敲擊箱(7)延伸位置密封滑動連接，擊打桿(47)上端延伸進橢圓凹槽(12)內，且擊打桿(47)上端固定連接第二敲擊圓頭。

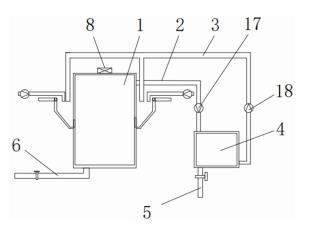

10.根據權利要求9的一種養豬廠污水循環處理方法，其特征在于，敲擊箱(7)內還固定設有清泥板(31)，清泥板(31)周側與敲擊箱(7)內壁固定連接，清泥板(31)左側面固定設有若干清泥桿(34)，且清泥桿(34)與通孔相適配，清泥板(31)上開還設有放置槽(30)和過水槽(33)，放置槽(30)的高度與敲擊箱(7)的高度相適配，敲擊箱(7)下端貫通連接出泥管(5)，出泥管(5)上設有出泥閥門，敲擊箱(7)上端貫通連接第一管道(2)，第一管道(2)的另一端貫通連接處理箱(1)右側壁，且第一管道(2)上設有第一水泵(17)，敲擊箱(7)右端貫通連接第二管道(3)，第二管道(3)設有兩個出水端，兩個出水端指向兩個進水口(10)，且第二管道(3)上設有第二水泵(18)。

發明內容

本發明提供一種養豬廠污水循環處理方法，以解決上述背景技術中提出的問題的至少一種。

為解決上述技術問題，本發明公開了一種養豬廠污水循環處理方法包括以下步驟，S1：將養豬廠污水與好氧菌加入處理裝置中；S2：啟動處理裝置，啟動3-10分鐘后，關閉處理裝置，打開第一水泵，將處理裝置中的污水吸入擠壓裝置中，之后啟動擠壓裝置；S3：擠壓裝置單次運行完畢后，啟動第二水泵，將擠壓裝置擠壓完成后的污水再次吸入處理裝置中；S4：重復S2-S3的步驟3-5次后，靜置30-60分鐘，打開處理裝置上的出水閥門和擠壓裝置上的出泥閥門，收集處理裝置內處理后的污水，收集擠壓裝置內擠壓后的污泥。

優選的，所述處理裝置包括，處理箱，處理箱左右兩側壁上設有進水口，所述處理箱上側壁上固定設有第一電機，所述第一電機下側輸出端固定連接第一螺紋桿，所述第一螺紋桿上螺紋連接有過濾板，所述過濾板周側與處理箱內壁滑動連接，所述處理箱內還固定設有吸附板，吸附板周側與處理箱內壁固定連接，吸附板位于過濾板下方，且在吸附板的中央位置設有安裝槽，安裝槽內固定設有安裝箱，且安裝箱下端固定設置在處理箱下側內壁上。

優選的，第一螺紋桿下端固定連接轉動桿，所述轉動桿下端固定連接緩沖機構；所述安裝箱內設有電動伸縮桿，所述電動伸縮桿的上側輸出端上固定連接第一連桿，所述第一連桿向上延伸出安裝箱，且所述第一連桿與安裝箱延伸位置密封滑動連接，且所述第一連桿上端固定連接移動板。

優選的，所述轉動桿上左右對稱鉸接有若干混合桿，所述混合桿上開設有通槽，且通槽沿轉動桿左右對稱設置，所述通槽內滑動設有滑塊，所述滑塊后端固定連接連桿，所述連桿沿轉動桿左右對稱設置。

優選的，緩沖機構包括，轉動板，所述轉動板下端與移動板轉動連接，所述轉動板上端固定設有兩個左右分設的緩沖彈簧，所述緩沖彈簧上端固定連接緩沖板，所述緩沖板上端固定連接轉動桿，所述連桿下端固定連接異形桿，所述異形桿向下穿過緩沖板與轉動板固定連接，且異形桿與緩沖板穿過位置滑動連接，所述異形桿位于緩沖彈簧兩側；所述處理箱下端貫通連接出水管，所述出水管上設有出水閥門。

優選的，所述擠壓裝置包括，擠壓箱，所述擠壓箱右側外壁上固定設有第二電機，所述第二電機的左側輸出端上固定連接第二螺紋桿，所述第二螺紋桿向左延伸進擠壓箱內，且第二螺紋桿與擠壓箱延伸位置轉動連接，所述第二螺紋桿左端與擠壓箱左側內壁轉動連接，所述第二螺紋桿上螺紋連接有擠壓板，所述有擠壓板上設有若干通孔，且所述擠壓板下端與擠壓箱下側內壁滑動連接，所述擠壓板上端固定連接移動塊，所述移動塊上端與擠壓箱上側內壁滑動連接。

優選的，移動塊右端固定連接固定板，固定板上端與擠壓箱上側內壁滑動連接，且固定板前側固定連接敲擊箱，敲擊箱內設有第一復位彈簧，第一復位彈簧右端與敲擊箱右側內壁固定連接，第一復位彈簧左端固定連接第一齒條，第一齒條后側與敲擊箱后側壁滑動連接，第一齒條向左延伸出敲擊箱，且第一齒條與敲擊箱延伸位置密封滑動連接，第一齒條左側還固定設有第一敲擊圓頭，敲擊箱內還設有轉動軸，轉動軸下端與敲擊箱下側壁轉動連接，且轉動軸上還固定設有不完全齒輪，不完全齒輪與第一齒條間歇嚙合。

優選的，所述轉動軸向上延伸出敲擊箱，轉動軸與敲擊箱延伸位置密封轉動連接，且轉動軸上端固定設有齒輪，所述擠壓箱上側內壁上設有橢圓凹槽，所述齒輪延伸進橢圓凹槽內，且齒輪與橢圓凹槽的后側壁抵接，所述橢圓凹槽的后側壁上設有第二齒條，且齒輪與第二齒條嚙合連接。

優選的，第一齒條上固定設有固定桿，固定桿右側固定連接第一梯形塊；敲擊箱內還固定設有擊打箱，擊打箱下側內壁上固定設有兩個左右對稱的第二復位彈簧，第二復位彈簧上端固定連接滑動板，擊打箱左側壁上設有通槽，滑動板從通槽處延伸出擊打箱，且滑動板左端固定連接第二梯形塊，第二梯形塊可與第一梯形塊相配合，滑動板上端固定連接擊打桿，擊打桿向上延伸出擊打箱和敲擊箱，且擊打桿與擊打箱和敲擊箱延伸位置密封滑動連接，擊打桿上端延伸進橢圓凹槽內，且擊打桿上端固定連接第二敲擊圓頭。

優選的，敲擊箱內還固定設有清泥板，清泥板周側與敲擊箱內壁固定連接，清泥板左側面固定設有若干清泥桿，且清泥桿與通孔相適配，清泥板上開還設有放置槽和過水槽，放置槽的高度與敲擊箱的高度相適配，敲擊箱下端貫通連接出泥管，出泥管上設有出泥閥門，敲擊箱上端貫通連接第一管道，第一管道的另一端貫通連接處理箱右側壁，且第一管道上設有第一水泵，敲擊箱右端貫通連接第二管道，第二管道設有兩個出水端，兩個出水端指向兩個進水口，且第二管道上設有第二水泵。

（發明人：吳彥宏;邱海根;林剛;王書杰;曾佛英）
