公布日：2022.08.30

申請日：2022.06.07

分類號：C02F9/04(2006.01)I

摘要

本發明公開一種埋地生活污水處理系統及其工作方法，涉及生活污水處理技術領域，處理系統包括框架，框架內設有處理罐，處理罐內緊固設有過濾件，處理罐內設有排水板和分水件，分水件內設有陣列分布的存水槽，過濾件上設有兩個過濾面，過濾件的過濾面上分別設有第一濾孔和第二濾孔，處理罐的一端設有連接柱，另一端設有沉降槽，連接柱的一端設有進液口，處理罐上設有扇形槽，扇形槽內設有供液槽。本發明處理系統，框架對處理罐進行保護，防止地下潮氣和生物對處理罐進行損壞，處理罐對生活污水進行分流定量處理，兩次過濾，增強過濾效果，過濾后的雜質及時回收，過濾后的污水繼續沉降，取出清水，便于后續處理，結構簡單，過濾效果好。

權利要求書

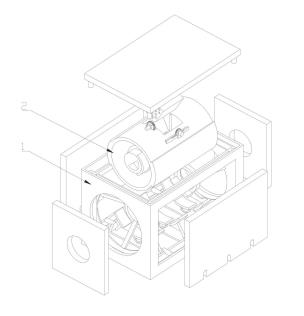

1.一種埋地生活污水處理系統，處理系統包括框架(1)，其特征在于，所述框架(1)內設有處理罐(2)，處理罐(2)內緊固設有過濾件(3)，處理罐(2)內設有排水板(5)和分水件(4)，分水件(4)內設有陣列分布的存水槽(43)；所述過濾件(3)上設有兩個過濾面，過濾件(3)的過濾面上分別設有第一濾孔(31)和第二濾孔(32)，處理罐(2)的一端設有連接柱(20)，另一端設有沉降槽(29)，連接柱(20)的一端設有進液口(201)，處理罐(2)上設有扇形槽(24)，扇形槽(24)內設有供液槽(242)。

2.根據權利要求1所述的一種埋地生活污水處理系統，其特征在于，所述框架(1)的兩端設有第一隔板(12)，框架(1)的兩側設有第二隔板(13)，第一隔板(12)上設有安裝孔(121)，第一隔板(12)的一側設有頂環(122)，處理罐(2)的兩端與頂環(122)連接，框架(1)內設有支撐塊(14)，支撐塊(14)上設有弧形托板(15)，框架(1)內設有對稱分布的弧形壓板(16)，弧形壓板(16)上設有滑桿(17)，滑桿(17)的一端固定設有彈簧(18)，弧形壓板(16)的一側固定設有直角塊(19)。

3.根據權利要求2所述的一種埋地生活污水處理系統，其特征在于，所述處理罐(2)的一端設有連通進液口(201)與扇形槽(24)的分液槽(22)，沉降槽(29)的一側設有排水孔(291)，分液槽(22)內設有圓槽(221)，分液槽(22)內固定設有連接塊(222)，連接塊(222)的一端設有轉動孔(223)，處理罐(2)上設有與圓槽(221)連通的第一連槽(231)，第一連槽(231)內轉動設有第一齒輪(23)，扇形槽(24)內緊固設有螺柱(244)，供液槽(242)與扇形槽(24)之間設有用于連通的出水槽(241)；所述供液槽(242)的一端緊固設有第一供液管(27)，另一端緊固設有第二供液管(28)，第一供液管(27)與第二供液管(28)均與沉降槽(29)的頂部連接，處理罐(2)上設有與供液槽(242)連通的滑動槽(243)，供液槽(242)內轉動設有第二齒輪(25)。

4.根據權利要求3所述的一種埋地生活污水處理系統，其特征在于，所述處理罐(2)內設有與分液槽(22)連通的存污槽(26)。

5.根據權利要求3所述的一種埋地生活污水處理系統，其特征在于，所述連接柱(20)的一側設有與進液口(201)連通的插槽(202)，插槽(202)內緊固設有用于控制進液口(201)流量的插塊(6)。

6.根據權利要求3所述的一種埋地生活污水處理系統，其特征在于，所述排水板(5)上緊固設有用于密封出水槽(241)的橫板(51)，排水板(5)上緊固設有T形架(52)，T形架(52)與滑動槽(243)滑動連接，T形架(52)上設有齒條(53)，齒條(53)與第二齒輪(25)配合。

7.根據權利要求3所述的一種埋地生活污水處理系統，其特征在于，所述過濾件(3)為扇形空心結構，過濾件(3)的一端設有第一濾孔(31)，過濾件(3)的一側設有第二濾孔(32)，第二濾孔(32)的孔徑小于第一濾孔(31)，過濾件(3)上設有貫穿孔(33)，螺柱(244)穿過貫穿孔(33)與螺母緊固連接。

8.根據權利要求3所述的一種埋地生活污水處理系統，其特征在于，所述分水件(4)的兩端均緊固設有軸桿(41)，分水件(4)與分液槽(22)內壁緊密貼合，存水槽(43)分別與進液口(201)、扇形槽(24)連通，分水件(4)的一端固定設有齒圈(42)，齒圈(42)與圓槽(221)轉動連接；所述軸桿(41)與轉動孔(223)配合，齒圈(42)與第一齒輪(23)配合。

9.根據權利要求1-8任意一項所述的一種埋地生活污水處理系統的工作方法，其特征在于，所述工作方法包括以下步驟：S1、安裝管道將生活污水的進出液管安裝在框架(1)兩端，分別與進液口(201)和沉降槽(29)連接，再將框架(1)安裝在地下；S2、污水處理將生活污水通過進液管泵入，進入存水槽(43)，轉動分水件(4)轉動，將生活污水送至至第一濾孔(31)，進行一次過濾后經過第二濾孔(32)，進行二次過濾；S3、二次處理經S2過濾處理后的污水排入供液槽(242)內，排水板(5)移動將過濾后的水?dāng)D入沉降槽(29)內，可加入藥物對污水進行沉降；S4、清水排出沉降槽(29)內的污水沉降后，上層清水經出液管排出。

發明內容

本發明的目的在于提供一種埋地生活污水處理系統及其工作方法，解決現有技術中生活污水處理效果差的問題。

本發明的目的可以通過以下技術方案實現：

一種埋地生活污水處理系統，處理系統包括框架，所述框架內設有處理罐，處理罐內緊固設有過濾件，處理罐內設有排水板和分水件，分水件內設有陣列分布的存水槽。

所述過濾件上設有兩個過濾面，過濾件的過濾面上分別設有第一濾孔和第二濾孔，處理罐的一端設有連接柱，另一端設有沉降槽，連接柱的一端設有進液口，處理罐上設有扇形槽，扇形槽內設有供液槽。

進一步的，所述框架的兩端設有第一隔板，框架的兩側設有第二隔板，第一隔板上設有安裝孔，第一隔板的一側設有頂環，處理罐的兩端與頂環連接，框架內設有支撐塊，支撐塊上設有弧形托板，框架內設有對稱分布的弧形壓板，弧形壓板上設有滑桿，滑桿的一端固定設有彈簧，弧形壓板的一側固定設有直角塊。

進一步的，所述處理罐的一端設有連通進液口與扇形槽的分液槽，沉降槽的一側設有排水孔，分液槽內設有圓槽，分液槽內固定設有連接塊，連接塊的一端設有轉動孔，處理罐上設有與圓槽連通的第一連槽，第一連槽內轉動設有第一齒輪，扇形槽內緊固設有螺柱，供液槽與扇形槽之間設有用于連通的出水槽。

所述供液槽的一端緊固設有第一供液管，另一端緊固設有第二供液管，第一供液管與第二供液管均與沉降槽的頂部連接，處理罐上設有與供液槽連通的滑動槽，供液槽內轉動設有第二齒輪。

進一步的，所述處理罐內設有與分液槽連通的存污槽。

進一步的，所述連接柱的一側設有與進液口連通的插槽，插槽內緊固設有用于控制進液口流量的插塊。

進一步的，所述排水板上緊固設有用于密封出水槽的橫板，排水板上緊固設有T形架，T形架與滑動槽滑動連接，T形架上設有齒條，齒條與第二齒輪配合。

進一步的，所述過濾件為扇形空心結構，過濾件的一端設有第一濾孔，過濾件的一側設有第二濾孔，第二濾孔的孔徑小于第一濾孔，過濾件上設有貫穿孔，螺柱穿過貫穿孔與螺母緊固連接。

進一步的，所述分水件的兩端均緊固設有軸桿，分水件與分液槽內壁緊密貼合，存水槽分別與進液口、扇形槽連通，分水件的一端固定設有齒圈，齒圈與圓槽轉動連接。

所述軸桿與轉動孔配合，齒圈與第一齒輪配合。

一種埋地生活污水處理系統的工作方法，所述工作方法包括以下步驟：

S1、安裝管道

將生活污水的進出液管安裝在框架兩端，分別與進液口和沉降槽連接，再將框架安裝在地下。

S2、污水處理

將生活污水通過進液管泵入，進入存水槽，轉動分水件轉動，將生活污水送至至第一濾孔，進行一次過濾后經過第二濾孔，進行二次過濾。

S3、二次處理

經S2過濾處理后的污水排入供液槽內，排水板移動將過濾后的水?dāng)D入沉降槽內，可加入藥物對污水進行沉降。

S4、清水排出

沉降槽內的污水沉降后，上層清水經出液管排出。

本發明的有益效果：

1、本發明處理系統，框架對處理罐進行保護，防止地下潮氣和生物對處理罐進行損壞，處理罐對生活污水進行分流定量處理，兩次過濾，增強過濾效果，過濾后的雜質及時回收；

2、本發明處理系統，過濾后的污水繼續沉降，取出清水，便于后續處理，結構簡單，過濾效果好。

（發明人：鄒玉瑩）
