公布日：2022.09.16

申請日：2022.07.22

分類號：B01D19/00(2006.01)I

摘要

本發明公開了一種剝離液廢水處理霧化處理裝置，包括有矩形框，矩形框的內壁開設有對稱設置且為均勻排列的若干個條形槽，以及端口處的側壁固定安裝有對稱設置的四個升降驅動機構，以及內部設置有若干個均勻排列的若干個霧沫破裂組件，升降條形板的底部安裝有與若干個霧沫破裂組件連接的升降組件，升降條形板的側壁開設有對稱設置的兩個條形孔，本發明涉及污水處理技術領域。本發明，解決污水處理池、處理罐上方為敞開的，在污水處理過程中，常常會遇到處理池、處理罐產生大量的霧沫的情況，而且如果不對霧沫進行處理，霧沫就會從池中溢出，引起外部設備外部池壁的嚴重污染，使操作條件惡化，嚴重影響了周圍的環境的問題。

權利要求書

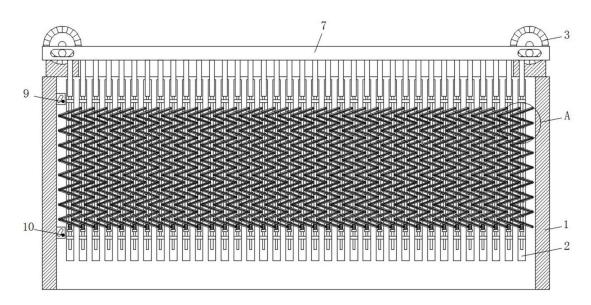

1.一種剝離液廢水處理霧化處理裝置，包括有矩形框(1)，其特征在于：所述矩形框(1)的內壁開設有對稱設置且為均勻排列的若干個條形槽(2)，以及端口處的側壁固定安裝有對稱設置的四個升降驅動機構(3)，以及內部設置有若干個均勻排列的若干個霧沫破裂組件(4)；所述條形槽(2)的內壁固定連接有上下設置的兩個第一固定塊(5)，兩個所述第一固定塊(5)之間豎直固定連接有導向桿(6)，所述矩形框(1)端口處邊沿的上方設置有與四個所述升降驅動機構(3)為傳動連接的兩個升降條形板(7)，所述升降條形板(7)的底部安裝有與若干個所述霧沫破裂組件(4)連接的升降組件(8)，所述升降條形板(7)的側壁開設有對稱設置的兩個條形孔(701)；所述霧沫破裂組件(4)包括有折疊呈波形設置的纖維布料(401)，所述纖維布料(401)采用耐腐蝕纖維材料，所述纖維布料(401)的底部、頂部和轉角處均固定連接有若干個橫桿(402)，所述纖維布料(401)的兩側設置有首尾依次鉸接的若干個連接板(403)；所述升降組件(8)包括有與兩個所述第一固定塊(5)為豎直滑動穿接的升降桿(801)，所述升降桿(801)的頂部固定連接有矩形板(802)，以及靠近底部的外壁固定穿接有第二固定塊(803)，以及靠近頂部的外壁固定穿接有第三固定塊(804)，以及位于第二固定塊(803)和第三固定塊(804)之間的外壁滑動穿接有均勻排列的若干個活動塊(805)，以及外壁套接有彈簧(806)；所述矩形框(1)中安裝有霧沫高位監測傳感器(9)、霧沫低位監測傳感器(10)和兩個傳感器霧沫清洗組件(11)。

2.根據權利要求1所述的一種剝離液廢水處理霧化處理裝置，其特征在于：所述連接板(403)靠近兩端的側壁與位于所述纖維布料(401)中同一個波形面上的兩個所述橫桿(402)的外壁為轉動穿接，若干個所述連接板(403)鉸接處的側壁與橫桿(402)的外壁為轉動穿接以實現鉸接。

3.根據權利要求1所述的一種剝離液廢水處理霧化處理裝置，其特征在于：所述矩形板(802)靠近頂部的外壁與條形槽(2)的頂部為豎直向上滑動穿接，且延伸至矩形框(1)的上方，所述矩形板(802)的頂部與升降條形板(7)的底部為固定連接。

4.根據權利要求1所述的一種剝離液廢水處理霧化處理裝置，其特征在于：所述第二固定塊(803)、第三固定塊(804)、若干個所述活動塊(805)位于兩個所述第一固定塊(5)之間，若干個所述活動塊(805)均與導向桿(6)的外壁為滑動穿接。

5.根據權利要求1所述的一種剝離液廢水處理霧化處理裝置，其特征在于：所述彈簧(806)的頂部與若干個所述活動塊(805)中位于最下方的一個的底部為固定連接，以及底部與第二固定塊(803)的頂面為固定連接。

6.根據權利要求1所述的一種剝離液廢水處理霧化處理裝置，其特征在于：位于最上的所述連接板(403)側部的中心處通過銷軸與第三固定塊(804)的側部為轉動連接，位于最下方的所述連接板(403)側部的中心處通過銷軸與第二固定塊(803)的側壁為轉動連接，位于第三固定塊(804)和第二固定塊(803)之間的若干個所述連接板(403)側部的中心處通過銷軸分別與活動塊(805)的側壁為轉動連接。

7.根據權利要求1所述的一種剝離液廢水處理霧化處理裝置，其特征在于：所述升降驅動機構(3)包括有固定設置于矩形框(1)側部的電機座(301)，所述電機座(301)的頂部固定連接有電機(302)，所述電機(302)的輸出端軸接有驅動盤(303)，所述驅動盤(303)的側部偏心固定連接有驅動桿(304)，所述驅動桿(304)滑動穿過條形孔(701)的內壁。

8.根據權利要求1所述的一種剝離液廢水處理霧化處理裝置，其特征在于：所述傳感器霧沫清洗組件(11)包括有固定鑲嵌與矩形框(1)內壁的矩形塊(1101)，所述矩形塊(1101)位于矩形框(1)外部的一側固定安裝有微電機(1102)，所述微電機(1102)的輸出端軸接有轉動穿接于矩形塊(1101)側壁的圓管(1103)，所述圓管(1103)位于矩形框(1)內部的一端固定連接有與其內部連通的條形管(1104)，所述條形管(1104)與矩形塊(1101)相向的一側設置有毛刷(1105)，所述條形管(1104)與矩形塊(1101)相向的一側還開設有噴水孔(1106)，所述圓管(1103)位于矩形框(1)外部一端的外壁安裝有與其內部連通的控制閥(1107)，兩個所述傳感器霧沫清洗組件(11)分別位于霧沫破裂組件(4)的上方和下方；所述霧沫高位監測傳感器(9)固定安裝于位于所述霧沫破裂組件(4)上方的所述傳感器霧沫清洗組件(11)中的所述矩形塊(1101)的側壁，且位于矩形框(1)的內部；所述霧沫低位監測傳感器(10)固定安裝于位于所述霧沫破裂組件(4)下方的所述傳感器霧沫清洗組件(11)中的所述矩形塊(1101)的側壁，且位于矩形框(1)的內部。

9.一種剝離液廢水處理霧化處理裝置的霧沫處理方法，其特征在于，采用權利要求1至8中任一項所述的一種剝離液廢水處理霧化處理裝置，包括以下步驟：S1，矩形框(1)的底部端口處用于固定安裝在污水處理池、處理罐的端口處，兩個傳感器霧沫清洗組件(11)上的兩個控制閥(1107)連接供水管；S2，污水處理池、處理罐在污水處理過程中產生的霧沫升高，霧沫高位監測傳感器(9)監測到霧沫后，電機(302)通過驅動盤(303)驅動驅動桿(304)做環形軌跡運行，同時在條形孔(701)的內壁的內壁滑動，升降條形板(7)做升降往復運行；S3，升降條形板(7)做升降運行時，可以帶動矩形板(802)做升降運行，升降桿(801)在兩個第一固定塊(5)中做豎直升降滑動，升降桿(801)也在若干個活動塊(805)中滑動，同時帶動第二固定塊(803)、第三固定塊(804)同步升降運行，位于最下方的一個活動塊(805)在慣性和彈簧(806)的共同作用下，活動塊(805)跟隨彈簧(806)上下振動；S4，第二固定塊(803)拉住彈簧(806)的底部，位于最下方的一個活動塊(805)在慣性和彈簧(806)的共同作用下，活動塊(805)跟隨彈簧(806)上下振動，位于最下方的一個活動塊(805)在升降桿(801)上上下振動時，會帶動該活動塊(805)上的連接板(403)上下活動，同時該連接板(403)和該活動塊(805)通過銷軸為轉動連接，則該連接板(403)可在該活動塊805上轉動，同時位于活動塊(805)和第三固定塊(804)上的連接板(403)也可以轉動，進而在位于最下方的一個活動塊(805)上下活動時，首尾依次鉸接的若干個連接板(403)產生聯動，進而使得折疊呈波形設置的纖維布料(401)在豎直方向上往復伸縮，每個折疊的纖維布料(401)的每個折疊面之間上下振動，霧沫進入多個橫向排列且為豎直設置的折疊纖維布料(401)之間，振動的折疊面與霧沫發生碰撞，而被聚成液滴，液滴就從折疊的纖維布料(401)表面上被分離下來；S5，矩形框(1)內部的霧沫高度下降，位于上方的傳感器霧沫清洗組件(11)中，微電機(1102)驅動圓管(1103)正反往復轉動，條形管(1104)擺動，同時控制閥(1107)打開，噴水孔(1106)噴水，毛刷(1105)對霧沫高位監測傳感器(9)進行刷洗，將粘附在霧沫高位監測傳感器(9)上殘余霧沫清除；S6，矩形框(1)內部的霧沫高度繼續下降至霧沫低位監測傳感器(10)的下方，位于下方的傳感器霧沫清洗組件(11)中，微電機(1102)驅動圓管(1103)正反往復轉動，條形管(1104)擺動，同時控制閥(1107)打開，噴水孔(1106)噴水，毛刷(1105)對霧沫低位監測傳感器(10)進行刷洗，將粘附在霧沫高位監測傳感器(9)上殘余霧沫清除，霧沫低位監測傳感器(10)監測不到霧沫后，電機(302)停止運行。

發明內容

為了解決剝離液污水處理池、處理罐上方為敞開的，在污水處理過程中，常常會遇到處理池、處理罐產生大量的霧沫的情況，而且如果不對霧沫進行處理，霧沫就會從池中溢出，引起外部設備外部池壁的嚴重污染，使操作條件惡化，嚴重影響了周圍的環境的問題，本發明的目的是提供一種剝離液廢水處理霧化處理裝置。

為了實現上述目的，本發明采用如下技術方案：一種剝離液廢水處理霧化處理裝置，包括有矩形框，矩形框的內壁開設有對稱設置且為均勻排列的若干個條形槽，以及端口處的側壁固定安裝有對稱設置的四個升降驅動機構，以及內部設置有若干個均勻排列的若干個霧沫破裂組件；條形槽的內壁固定連接有上下設置的兩個第一固定塊，兩個第一固定塊之間豎直固定連接有導向桿，矩形框端口處邊沿的上方設置有與四個升降驅動機構為傳動連接的兩個升降條形板，升降條形板的底部安裝有與若干個霧沫破裂組件連接的升降組件，升降條形板的側壁開設有對稱設置的兩個條形孔；

霧沫破裂組件包括有折疊呈波形設置的纖維布料，纖維布料的底部、頂部和轉角處均固定連接有若干個橫桿，纖維布料的兩側設置有首尾依次鉸接的若干個連接板；

升降組件包括有與兩個第一固定塊為豎直滑動穿接的升降桿，升降桿的頂部固定連接有矩形板，以及靠近底部的外壁固定穿接有第二固定塊，以及靠近頂部的外壁固定穿接有第三固定塊，以及位于第二固定塊和第三固定塊之間的外壁滑動穿接有均勻排列的若干個活動塊，以及外壁套接有彈簧；

所述矩形框中安裝有霧沫高位監測傳感器、霧沫低位監測傳感器和兩個傳感器霧沫清洗組件。

優選的，連接板靠近兩端的側壁與位于纖維布料中同一個波形面上的兩個橫桿的外壁為轉動穿接，若干個連接板鉸接處的側壁與橫桿的外壁為轉動穿接以實現鉸接。

優選的，矩形板靠近頂部的外壁與條形槽的頂部為豎直向上滑動穿接，且延伸至矩形框的上方，矩形板的頂部與升降條形板的底部為固定連接。

優選的，第二固定塊、第三固定塊、若干個活動塊位于兩個第一固定塊之間，若干個活動塊均與導向桿的外壁為滑動穿接。

優選的，彈簧的頂部與若干個活動塊中位于最下方的一個的底部為固定連接，以及底部與第二固定塊的頂面為固定連接。

優選的，位于最上的連接板側部的中心處通過銷軸與第三固定塊的側部為轉動連接，位于最下方的連接板側部的中心處通過銷軸與第二固定塊的側壁為轉動連接，位于第三固定塊和第二固定塊之間的若干個連接板側部的中心處通過銷軸分別與活動塊的側壁為轉動連接。

優選的，升降驅動機構包括有固定設置于矩形框側部的電機座，電機座的頂部固定連接有電機，電機的輸出端軸接有驅動盤，驅動盤的側部偏心固定連接有驅動桿，驅動桿滑動穿過條形孔的內壁。

優選的，所述傳感器霧沫清洗組件包括有固定鑲嵌與矩形框內壁的矩形塊，所述矩形塊位于矩形框外部的一側固定安裝有微電機，所述微電機的輸出端軸接有轉動穿接于矩形塊側壁的圓管，所述圓管位于矩形框內部的一端固定連接有與其內部連通的條形管，所述條形管與矩形塊相向的一側設置有毛刷，所述條形管與矩形塊相向的一側還開設有噴水孔，所述圓管位于矩形框外部一端的外壁安裝有與其內部連通的控制閥，兩個所述傳感器霧沫清洗組件分別位于霧沫破裂組件的上方和下方；所述霧沫高位監測傳感器固定安裝于位于所述霧沫破裂組件上方的所述傳感器霧沫清洗組件中的所述矩形塊的側壁，且位于矩形框的內部；所述霧沫低位監測傳感器固定安裝于位于所述霧沫破裂組件下方的所述傳感器霧沫清洗組件中的所述矩形塊的側壁，且位于矩形框的內部。

一種剝離液廢水處理霧化處理裝置的霧沫處理方法，包括有以下步驟：

S1，矩形框的底部端口處用于固定安裝在污水處理池、處理罐的端口處，兩個傳感器霧沫清洗組件上的兩個控制閥連接供水管；

S2，污水處理池、處理罐在污水處理過程中產生的霧沫升高，霧沫高位監測傳感器監測到霧沫后，電機通過驅動盤驅動驅動桿做環形軌跡運行，同時在條形孔的內壁的內壁滑動，進而使得升降條形板做升降往復運行；

S3，升降條形板做升降運行時，可以帶動矩形板做升降運行，升降桿在兩個第一固定塊中做豎直升降滑動，升降桿也在若干個活動塊中滑動，同時帶動第二固定塊、第三固定塊同步升降運行，位于最下方的一個活動塊在慣性和彈簧的共同作用下，使得該活動塊跟隨彈簧上下振動；

S4，第二固定塊拉住彈簧的底部，位于最下方的一個活動塊在慣性和彈簧的共同作用下，使得該活動塊跟隨彈簧上下振動，位于最下方的一個活動塊在升降桿上上下振動時，會帶動該活動塊上的連接板上下活動，同時該連接板和該活動塊通過銷軸為轉動連接，則該連接板可在該活動塊805上轉動，同時位于活動塊和第三固定塊上的連接板也可以轉動，進而在位于最下方的一個活動塊上下活動時，首尾依次鉸接的若干個連接板產生聯動，進而使得折疊呈波形設置的纖維布料在豎直方向上往復伸縮，每個折疊的纖維布料的每個折疊面之間上下振動，霧沫進入多個橫向排列且為豎直設置的折疊纖維布料之間，振動的折疊面與霧沫發生碰撞，而被聚成液滴，液滴就從折疊的纖維布料表面上被分離下來，進而使得霧沫快速破裂；

S5，矩形框內部的霧沫高度下降，位于上方的傳感器霧沫清洗組件中，微電機驅動圓管正反往復轉動，則使得條形管擺動，同時控制閥打開，噴水孔噴水，毛刷對霧沫高位監測傳感器進行刷洗，將粘附在霧沫高位監測傳感器上殘余霧沫清除；

S6，矩形框內部的霧沫高度繼續下降至霧沫低位監測傳感器的下方，位于下方的傳感器霧沫清洗組件中，微電機驅動圓管正反往復轉動，則使得條形管擺動，同時控制閥打開，噴水孔噴水，毛刷對霧沫低位監測傳感器進行刷洗，將粘附在霧沫高位監測傳感器上殘余霧沫清除，霧沫低位監測傳感器監測不到霧沫后，電機停止運行。

與現有技術相比，本發明實現的有益效果：本發明，通過四個升降驅動機構驅動兩個升降條形板升降運行，進而通過升降組件對霧沫破裂組件運行，霧沫進入多個橫向排列且為豎直設置的折疊纖維布料之間，霧沫破裂組件中振動的折疊面與霧沫發生碰撞，而被聚成液滴，液滴就從折疊的纖維布料表面上被分離下來，進而使得霧沫快速破裂，避免了霧沫會從污水處理池、處理罐中溢出，進而避免引起外部設備、外部池壁、罐壁的嚴重污染；本發明，纖維布料的選用，以提高其與污水接觸時的耐腐蝕性。

（發明人：倪進娟;鮑大利;孫志龍;徐鎮;馬迅）
