公布日：2022.11.01
申請日：2022.08.26
分類號：C02F1/58(2006.01)I;C02F1/42(2006.01)I;C02F1/44(2006.01)I;C02F9/04(2006.01)I;C02F101/16(2006.01)N
摘要

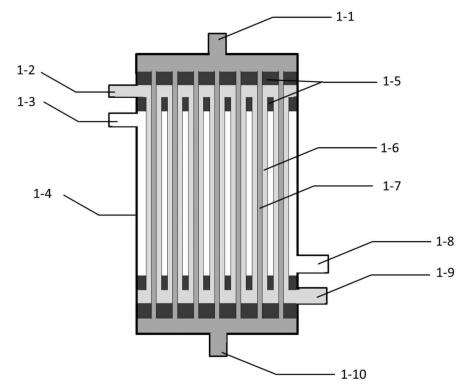

本公開提供了一種用于廢水脫氨的膜接觸反應器及處理系統，其中，該膜接觸反應器包括：膜殼；和位于膜殼內部的多個陽離子交換中空纖維膜和多個疏水中空纖維膜，其中，陽離子交換中空纖維膜的直徑大于疏水中空纖維膜的直徑，每個疏水中空纖維膜位于每個陽離子交換中空纖維膜的管腔內部，并且用封端膠分隔，在膜殼內部形成以下三個獨立空間：陽離子交換中空纖維膜外側區、陽離子交換中空纖維膜與疏水中空纖維膜之間的中間區和疏水中空纖維膜的內部區，每個獨立空間各自通過膜殼上的獨立的入口和出口與外界流體連通。
權利要求書
1.一種用于廢水脫氨的膜接觸反應器，其特征在于，所述膜接觸反應器包括：膜殼；和位于所述膜殼內部的多個陽離子交換中空纖維膜和多個疏水中空纖維膜，其中，所述陽離子交換中空纖維膜的直徑大于所述疏水中空纖維膜的直徑，每個疏水中空纖維膜位于每個陽離子交換中空纖維膜的管腔內部，并且用封端膠分隔，在所述膜殼內部形成以下三個獨立空間：陽離子交換中空纖維膜外側區、陽離子交換中空纖維膜與疏水中空纖維膜之間的中間區和疏水中空纖維膜的內部區，每個獨立空間各自通過膜殼上的獨立的入口和出口與外界流體連通。
2.根據權利要求1所述的膜接觸反應器，其特征在于，外側區，與廢水入口和廢水出口相連；中間區，與堿吸收液出口和堿吸收液入口相連；內部區，與酸吸收液出口和酸吸收液入口相連。
3.根據權利要求1所述的膜接觸反應器，其特征在于，所述陽離子交換中空纖維膜的材料包括：聚砜、聚烯烴、聚酰胺、聚苯醚、聚四氟乙烯中空纖維膜中的任意一種。
4.根據權利要求1所述的膜接觸反應器，其特征在于，所述疏水中空纖維膜的材料包括：聚丙烯、聚乙烯、聚四氟乙烯中的任意一種。
5.根據權利要求1所述的膜接觸反應器，其特征在于，所述陽離子交換中空纖維膜的內徑為：0.4-1.5mm，外徑為0.5-2.0mm。
6.根據權利要求1所述的膜接觸反應器，其特征在于，所述疏水中空纖維膜的內徑為：0.2-0.6mm，外徑為0.3-1.0mm；所述疏水中空纖維膜的孔徑為0.1-1.0μm。
7.一種用于廢水脫氨的膜接觸反應器的處理系統，其特征在于，包括：原水箱、預處理反應池、沉淀池、保安過濾器、膜接觸反應器、流體混合器依次按順序連接，其中，所述膜接觸反應器為權利要求1-6中任一項所述的膜接觸反應器；堿液箱，其通過堿液泵向所述膜接觸反應器的堿吸收液入口提供堿吸收液，并且接收從所述膜接觸反應器的堿吸收液出口流出的堿吸收液；酸性吸收液箱，其通過酸性吸收液泵向所述膜接觸反應器的酸吸收液入口提供酸吸收液，并且接收從所述膜接觸反應器的酸吸收液出口流出的酸吸收液；和酸液箱，其通過酸液泵與流體混合器貫通，中和膜接觸反應器排出的脫氨廢水。
8.根據權利要求7所述的系統，其特征在于，所述膜接觸反應器的廢水入口與預處理階段的保安過濾器的出口或上一級膜接觸反應器的廢水出口相連；所述膜接觸反應器的廢水出口與下一級膜接觸反應器的廢水入口或所述流體混合器相連。
9.根據權利要求7所述的系統，其特征在于，所述膜接觸反應器的堿吸收液入口與所述堿液泵或上一級膜接觸反應器的堿吸收液出口相連；所述膜接觸反應器的堿吸收液出口與下一級膜接觸反應器的堿吸收液入口或與所述堿液箱相連。
10.根據權利要求7所述的系統，其特征在于，所述膜接觸反應器的酸吸收液入口與所述酸性吸收液泵或上一級膜接觸反應器的酸吸收液出口相連；所述膜接觸反應器的酸吸收液出口與下一級膜接觸反應器的酸吸收液入口或與所述酸性吸收液箱相連。
發明內容
針對上述存在的技術問題，本公開提供了一種用于廢水脫氨的膜接觸反應器及處理系統，以期至少部分地解決上述技術問題。
為了解決上述技術問題，作為本公開的一個方面，提供了一種膜接觸反應器，包括：
膜殼；和
位于上述膜殼內部的多個陽離子交換中空纖維膜和多個疏水中空纖維膜，
其中，上述陽離子交換中空纖維膜的直徑大于上述疏水中空纖維膜的直徑，每個疏水中空纖維膜位于每個陽離子交換中空纖維膜的管腔內部，并且用封端膠分隔，在上述膜殼內部形成以下三個獨立空間：陽離子交換中空纖維膜外側區、陽離子交換中空纖維膜與疏水中空纖維膜之間的中間區和疏水中空纖維膜的內部區，每個獨立空間各自通過膜殼上的獨立的入口和出口與外界流體連通。
在其中一個實施例中，外側區，與廢水入口和廢水出口相連；
中間區，與堿吸收液出口和堿吸收液入口相連；
內部區，與酸吸收液出口和酸吸收液入口相連。
在其中一個實施例中，上述陽離子交換中空纖維膜的材料包括：聚砜、聚烯烴、聚酰胺、聚苯醚、聚四氟乙烯中空纖維膜中的任意一種；
上述疏水中空纖維膜的材料包括：聚丙烯、聚乙烯、聚四氟乙烯中的任意一種。
在其中一個實施例中，上述陽離子交換中空纖維膜的內徑為：0.4-1.5mm，外徑為0.5-2.0mm。
在其中一個實施例中，上述疏水中空纖維膜的內徑為：0.2-0.6mm，外徑為0.3-1.0mm；
上述疏水中空纖維膜的孔徑為0.1-1.0μm。
在其中一個實施例中，上述封端膠包括：環氧樹脂或聚氨酯中的任意一種。
作為本公開的另一個方面，提供了一種用于廢水脫氨的膜接觸反應器的處理系統，包括：
原水箱、預處理反應池、沉淀池、保安過濾器、膜接觸反應器、流體混合器依次按順序連接，其中，上述膜接觸反應器為上述實施例中的膜接觸反應器；
堿液箱，其通過堿液泵向上述膜接觸反應器的堿吸收液入口提供堿吸收液，并且接收從上述膜接觸反應器的堿吸收液出口流出的堿吸收液；
酸性吸收液箱，其通過酸性吸收液泵向上述膜接觸反應器的酸吸收液入口提供酸吸收液，并且接收從上述膜接觸反應器的酸吸收液出口流出的酸吸收液；和
酸液箱，其通過酸液泵與流體混合器貫通，中和膜接觸反應器排出的脫氨廢水。
在其中另一個實施例中，上述膜接觸反應器的廢水入口與預處理階段的保安過濾器的出口或上一級膜接觸反應器的廢水出口相連；
上述膜接觸反應器的廢水出口與下一級膜接觸反應器的廢水入口或上述流體混合器相連。
在其中另一個實施例中，上述膜接觸反應器的堿吸收液入口與上述堿液泵或上一級膜接觸反應器的堿吸收液出口相連；
上述膜接觸反應器的堿吸收液出口與下一級膜接觸反應器的堿吸收液入口或與上述堿液箱相連。
在其中另一個實施例中，上述膜接觸反應器的酸吸收液入口與上述酸性吸收液泵或上一級膜接觸反應器的酸吸收液出口相連；
上述膜接觸反應器的酸吸收液出口與下一級膜接觸反應器的酸吸收液入口或與上述酸性吸收液箱相連。
基于上述技術方案，本公開提供的一種用于廢水脫氨的膜接觸反應器及處理系統至少包括以下之一的有益效果：
(1)在本公開的實施例中，將陽離子交換中空纖維膜和疏水膜中空纖維膜集成在同一反應器中，并形成了陽離子交換中空纖維膜外側區、陽離子交換中空纖維膜與疏水中空纖維膜之間的中間區和疏水中空纖維膜的內部區的三個獨立空間，利用離子交換-銨根水解-吸收脫氨為一體的過程，實現了銨或氨在廢水、堿液和酸液中的擴散轉移，有效的完成廢水的脫氨過程；而且采用套管式膜的布局方案，將疏水中空纖維膜置于陽離子交換中空纖維膜中，將兩個反應器合二為一，減小了設備體積及反應系統的占地。
(2)在本公開的實施例中，將陽離子交換中空纖維膜與疏水中空纖維膜緊密堆疊，減小了陽離子交換中空纖維膜表面與疏水中空纖維膜表面的距離，有利于游離的氨快速傳質及脫除。
(3)在本公開的實施例中，通過陽離子交換中空纖維膜將疏水膜空間分散，避免了傳統的膜接觸反應器中疏水中空纖維膜無序堆疊造成的因液-膜接觸不良引起的效率低下的問題。
（發明人：張勇;王軍;李魁嶺;侯得印;徐莉莉;曹愛新）
