公布日：2022.08.16
申請日：2022.05.16
分類號：B01D21/18(2006.01)I;B01D21/06(2006.01)I
摘要
本發明涉及污水處理裝置的技術領域，具體的涉及一種污水處理的刮泥裝置，轉動電機通過旋轉連接部件連接于安裝軸，若干刮板通過連接桿連接于安裝軸，毛刷貼合在刮板上；旋轉部件包括安裝圈，轉動電機的輸出軸固定連接于安裝圈，安裝圈的側部配置有凸型溝道，滑動突塊匹配在凸型溝道中，并且凸型溝道對滑動突塊進行約束，滑動突塊的上端面固聯有矩形件，在矩形件的側部配置有內陷口，內陷口中匹配有楔形塊，起到運轉動作越牢固，圓形安裝件的上端面配置有鎖定組件，安裝圈的下端面配置有約束溝槽，約束溝槽的槽內可移動的配置有承載圈，承載圈連接于安裝軸的上端，承載圈在約束溝槽內轉動。本發明裝置結構簡單，可以定時處理污泥。
權利要求書

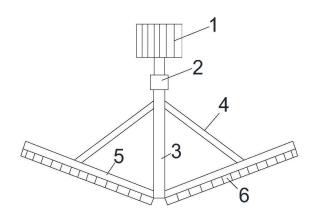

1.一種污水處理的刮泥裝置，其特征在于，包括轉動電機(1)、旋轉連接部件(2)、安裝軸(3)、連接桿(4)、刮板(5)以及毛刷(6)，所述轉動電機(1)通過所述旋轉連接部件(2)連接于所述安裝軸(3)，若干所述刮板(5)通過所述連接桿(4)連接于所述安裝軸(3)，所述毛刷(6)貼合在所述刮板(5)上；所述旋轉部件包括安裝圈(21)，所述轉動電機(1)的輸出軸固定連接于所述安裝圈(21)，安裝圈(21)的側部配置有凸型溝道(22)，滑動突塊(23)匹配在凸型溝道(22)中，并且凸型溝道(22)對滑動突塊(23)進行約束，滑動突塊(23)的上端面固聯有矩形件(24)，在矩形件(24)的側部配置有內陷口(25)，內陷口(25)中匹配有楔形塊(26)，起到運轉動作越牢固，楔形塊(26)的左側固聯有圓形安裝件(27)，圓形安裝件(27)的上端面配置有鎖定組件(28)，安裝圈(21)的下端面配置有約束溝槽(29)，約束溝槽(29)的槽內可移動的配置有承載圈(30)，承載圈(30)連接于安裝軸(3)的上端，承載圈(30)在約束溝槽(29)內轉動，安裝圈(21)的外側固聯有穩固圈(31)，穩固圈(31)上配置有裝配凹陷(32)，裝配凹陷(32)中可移動的配置有圓柱形塊(33)，圓柱形塊(33)和裝配凹陷(32)間隔配置有第一螺旋狀鈹銅絲(34)。
2.根據權利要求1所述的污水處理的刮泥裝置，其特征在于，鎖定組件(28)包括安裝本體(281)，安裝本體(281)固聯于圓形安裝件(27)，約束塊(282)通過長條形連接塊(283)配置在安裝本體(281)內部，對其進行了約束，長條形連接塊(283)和安裝本體(281)通過第二螺旋狀鈹銅絲(284)間隔，長條形連接塊(283)通過連接柱(285)連接于安裝本體(281)，連接柱(285)的一端固聯于長條形連接塊(283)，其另一端伸展至安裝本體(281)的外部，長條形連接塊(283)的側部配置有滑動通道(286)，滑動柱(287)可沿著滑動通道(286)的長度方向移動，使長條形連接塊(283)在安裝本體(281)中來回改變位置，滑動柱(287)的一頭固聯于作用桿件(288)的一端，作用桿件(288)的另一端伸展至安裝本體(281)的外部。
3.根據權利要求2所述的污水處理的刮泥裝置，其特征在于，承載圈(30)上配置有與連接柱(285)端部匹配于限位口(35)。
4.根據權利要求3所述的污水處理的刮泥裝置，其特征在于，穩固圈(31)的外側配置有移動溝槽(36)，連接體(37)和旋轉體(38)可變動位置的配置在移動溝槽(36)中，從而使其具有約束位置的作用，成雙的旋轉體(38)和連接體(37)相對連續的移動的配置，連接體(37)之間配置有第三螺旋狀鈹銅絲(43)。
5.根據權利要求4所述的污水處理的刮泥裝置，其特征在于，圓柱形塊(33)的外側面配置有圓弧形凹陷，若干鋼球(39)旋轉移動的配置在圓弧形凹陷中，鋼球(39)的接觸部與承載圈(30)的接觸部相對移動的配合，安裝圈(21)的內側配置有匹配圈(40)，承載圈(30)的外側面圓周陣列第一梯形突起(41)。
6.根據權利要求5所述的污水處理的刮泥裝置，其特征在于，所述安裝軸(3)的上端面設有圓形連接孔(44)，所述圓形連接孔(44)中圓周陣列第二梯形突起(42)，所述第一梯形突起(41)和所述第二梯形突起(42)相互交替設置。
發明內容
針對上述不足，本發明的目的是提供一種污水處理的刮泥裝置。
本發明提供了如下的技術方案：
一種污水處理的刮泥裝置，包括轉動電機、旋轉連接部件、安裝軸、連接桿、刮板以及毛刷，所述轉動電機通過所述旋轉連接部件連接于所述安裝軸，若干所述刮板通過所述連接桿連接于所述安裝軸，所述毛刷貼合在所述刮板上；所述旋轉部件包括安裝圈，所述轉動電機的輸出軸固定連接于所述安裝圈，安裝圈的側部配置有凸型溝道，滑動突塊匹配在凸型溝道中，并且凸型溝道對滑動突塊進行約束，滑動突塊的上端面固聯有矩形件，在矩形件的側部配置有內陷口，內陷口中匹配有楔形塊，起到運轉動作越牢固，楔形塊的左側固聯有圓形安裝件，圓形安裝件的上端面配置有鎖定組件，安裝圈的下端面配置有約束溝槽，約束溝槽的槽內可移動的配置有承載圈，承載圈連接于安裝軸的上端，承載圈在約束溝槽內轉動，安裝圈的外側固聯有穩固圈，穩固圈上配置有裝配凹陷，裝配凹陷中可移動的配置有圓柱形塊，圓柱形塊和裝配凹陷間隔配置有第一螺旋狀鈹銅絲。
作為一種污水處理的刮泥裝置的優選方案，鎖定組件包括安裝本體，安裝本體固聯于圓形安裝件，約束塊通過長條形連接塊配置在安裝本體內部，對其進行了約束，長條形連接塊和安裝本體通過第二螺旋狀鈹銅絲間隔，長條形連接塊通過連接柱連接于安裝本體，連接柱的一端固聯于長條形連接塊，其另一端伸展至安裝本體的外部，長條形連接塊的側部配置有滑動通道，滑動柱可沿著滑動通道的長度方向移動，使長條形連接塊在安裝本體中來回改變位置，滑動柱的一頭固聯于作用桿件的一端，作用桿件的另一端伸展至安裝本體的外部。
作為一種污水處理的刮泥裝置的優選方案，承載圈上配置有與連接柱端部匹配于限位口。
作為一種污水處理的刮泥裝置的優選方案，穩固圈的外側配置有移動溝槽，連接體和旋轉體可變動位置的配置在移動溝槽中，從而使其具有約束位置的作用，成雙的旋轉體和連接體相對連續的移動的配置，連接體之間配置有第三螺旋狀鈹銅絲。
作為一種污水處理的刮泥裝置的優選方案，圓柱形塊的外側面配置有圓弧形凹陷，若干鋼球旋轉移動的配置在圓弧形凹陷中，鋼球的接觸部與承載圈的接觸部相對移動的配合，安裝圈的內側配置有匹配圈，承載圈的外側面圓周陣列第一梯形突起。
作為一種污水處理的刮泥裝置的優選方案，所述安裝軸的上端面設有圓形連接孔，所述圓形連接孔中圓周陣列第二梯形突起，所述第一梯形突起和所述第二梯形突起相互交替設置。
本發明的有益效果是：
1.應用在刮泥裝置的可拆除的旋轉連接部件，安裝本體固聯于圓形安裝件，約束塊通過長條形連接塊配置在安裝本體內部，對其進行了約束，長條形連接塊和安裝本體通過第二螺旋狀鈹銅絲間隔，長條形連接塊通過連接柱連接于安裝本體，連接柱的一端固聯于長條形連接塊，其另一端伸展至安裝本體的外部，長條形連接塊的側部配置有滑動通道滑動柱可沿著滑動通道的長度方向移動，使長條形連接塊在安裝本體中來回改變位置，滑動柱的一頭固聯于作用桿件的一端，作用桿件的另一端伸展至安裝本體的外部，避免了在清理污泥過程中進入污泥到機械結構中而無法清理的情況，增加了整個機械結構的使用壽命，縮減了制造成本，縮減了制造時間；
2.應用在刮泥裝置的可拆除的旋轉連接部件，安裝圈的側部配置有凸型溝道，滑動突塊匹配在凸型溝道中，并且凸型溝道對滑動突塊進行約束，滑動突塊的上端面固聯有矩形件，在矩形件的側部配置有內陷口，內陷口中匹配有楔形塊，起到運轉動作越牢固，楔形塊的左側固聯有圓形安裝件，圓形安裝件的上端面配置有鎖定組件，安裝圈的下端面配置有約束溝槽，改變了旋轉連接部件的構造，改變了其效用，使工作經過變得簡略；
3.應用在刮泥裝置的可拆除的旋轉連接部件，成雙的旋轉體和連接體相對連續的移動的配置，連接體之間配置有第三螺旋狀鈹銅絲，在第三螺旋狀鈹銅絲的影響下，減弱了相互間的阻礙作用，讓旋轉連接部件的構造越穩固，增加了可靠性；
4.應用在刮泥裝置的可拆除的旋轉連接部件，安裝圈的外側固聯有穩固圈，穩固圈上配置有裝配凹陷，裝配凹陷中可移動的配置有圓柱形塊，圓柱形塊和裝配凹陷間隔配置有第一螺旋狀鈹銅絲，減弱了旋轉連接部件內部元件的相互阻礙作用，便于工作流暢。
（發明人：史明;朱承剛;史國勝;馬光煦）
