公布日：2022.09.06
申請日：2022.07.01
分類號：C02F9/04(2006.01)I;C02F1/00(2006.01)N;C02F1/52(2006.01)N
摘要
本申請涉及污水凈化的技術領域，尤其是涉及一種生活污水多級蓄水凈化結構及其施工方法，其包括至少兩組回收裝置，回收裝置包括開口朝上的罐體、過濾機構和驅動機構，罐體內設有凈水劑盒，過濾機構包括設于罐體開口處且上下貼合的第一濾板和第二濾板，第二濾板繞罐體軸線鉸接于罐體，第二濾板的下表面設有具有透水孔的收集盒；驅動機構包括呈傾斜設置的第一配重桿和第二配重桿、呈水平設置的齒條、設于收集盒上的第一齒輪，第二配重桿上設有第一浮力件；第一配重桿的兩端分別鉸接于罐體和第二配重桿的低端，第二配重桿的高端鉸接于齒條，齒條沿自身的長度方向滑移連接于罐體并嚙合于第一齒輪。本申請能夠提高水資源的利用率。
權利要求書
1.一種生活污水多級蓄水凈化結構，其特征在于：包括至少兩組回收裝置，回收裝置包括開口（11）朝上的罐體（1）、過濾機構（2）和驅動機構（3），罐體（1）內設有凈水劑盒（9），過濾機構（2）包括設于罐體（1）開口（11）處且上下貼合的第一濾板（21）和第二濾板（22），第二濾板（22）繞罐體（1）軸線鉸接于罐體（1），第二濾板（22）的下表面設有具有透水孔（241）的收集盒（24）；驅動機構（3）包括呈傾斜設置的第一配重桿（31）和第二配重桿（32）、呈水平設置的齒條（34）、設于收集盒（24）上的第一齒輪（351），第二配重桿（32）上設有第一浮力件（33）；第一配重桿（31）的兩端分別鉸接于罐體（1）和第二配重桿（32）的低端，第二配重桿（32）的高端鉸接于齒條（34），齒條（34）沿自身的長度方向滑移連接于罐體（1）并嚙合于第一齒輪（351）。
2.根據權利要求1所述的一種生活污水多級蓄水凈化結構，其特征在于：所述第一濾板（21）和第二濾板（22）的中心處轉動穿設有同一根呈豎直設置的轉軸（25），轉軸（25）上設有抵觸于第一濾板（21）上表面的刮板（27）。
3.根據權利要求2所述的一種生活污水多級蓄水凈化結構，其特征在于：所述轉軸（25）的下端通過傳動機構（4）連接于收集盒（24），傳動機構（4）包括鉸接于罐體（1）的豎軸（43），豎軸（43）上套設有第二齒輪（431）和第三齒輪（432）；收集盒（24）上設有與罐體（1）呈同軸線設置的第四齒輪（352），第四齒輪（352）的直徑大于第一齒輪（351）和第二齒輪（431）的直徑，且第四齒輪（352）嚙合于第二齒輪（431）；轉軸（25）的下端套設有嚙合于第三齒輪（432）的第五齒輪（251），第三齒輪（432）的直徑大于第二齒輪（431）和第五齒輪（251）的直徑。
4.根據權利要求3所述的一種生活污水多級蓄水凈化結構，其特征在于：還包括若干繞罐體（1）的軸線呈周向設置的扇形板（51），所有扇形板（51）共同圍成了一個位于第一濾板（21）正上方的錐形殼（5）；扇形板（51）呈傾斜設置，扇形板（51）的低端通過水平軸（52）鉸接于罐體（1）。
5.根據權利要求4所述的一種生活污水多級蓄水凈化結構，其特征在于：所述扇形板（51）通過拉繩（53）連接于轉軸（25）的側壁，拉繩（53）與扇形板（51）的連接處位于水平軸（52）和扇形板（51）的高端之間；扇形板（51）還通過扭簧（54）連接于罐體（1），當扭簧（54）處于自然狀態時，扇形板（51）的高端與罐體（1）軸線之間的水平間距大于罐體（1）的外徑。
6.根據權利要求1所述的一種生活污水多級蓄水凈化結構，其特征在于：所述第一濾板（21）和第二濾板（22）的上表面均為錐面。
7.根據權利要求1所述的一種生活污水多級蓄水凈化結構，其特征在于：還包括出水機構（7），出水機構（7）包括具有出水管（72）的水泵（71），水泵（71）通過呈水平設置的進水管（73）連通于罐體（1）的內部，進水管（73）遠離于水泵（71）的一端伸入到罐體（1）內并設有水平管（75），水平管（75）的一端繞進水管（73）的軸線鉸接于進水管（73），水平管（75）的另一端連接有豎直管（76），罐體（1）內設有用于帶動水平管（75）旋轉的帶動機構（8）。
8.根據權利要求7所述的一種生活污水多級蓄水凈化結構，其特征在于：所述帶動機構（8）包括沿豎直管（76）的延伸方向滑移連接于豎直管（76）的第二浮力件（84）；豎直管（76）遠離于水平管（75）的一端為進水口（761），進水口（761）的最低點位于第二浮力件（84）的下方。
9.一種根據權利要求1-8任意一項所述的生活污水多級蓄水凈化結構的施工方法，其特征在于：包括以下步驟，S1、先將過濾機構（2）、驅動機構（3）、傳動機構（4）、錐形殼（5）、收納室（6）、出水機構（7）、帶動機構（8）和凈水劑盒（9）安裝在罐體（1）上；S2、再將所需數量的罐體（1）安裝在指定位置，并使得罐體（1）排布成所需的方式。
發明內容
為了能夠提高水資源的利用率，本申請?zhí)峁┮环N生活污水多級蓄水凈化結構及其施工方法。
本申請?zhí)峁┑囊环N生活污水多級蓄水凈化結構，采用如下的技術方案：一種生活污水多級蓄水凈化結構，包括至少兩組回收裝置，回收裝置包括開口朝上的罐體、過濾機構和驅動機構，罐體內設有凈水劑盒，過濾機構包括設于罐體開口處且上下貼合的第一濾板和第二濾板，第二濾板繞罐體軸線鉸接于罐體，第二濾板的下表面設有具有透水孔的收集盒；驅動機構包括呈傾斜設置的第一配重桿和第二配重桿、呈水平設置的齒條、設于收集盒上的第一齒輪，第二配重桿上設有第一浮力件；第一配重桿的兩端分別鉸接于罐體和第二配重桿的低端，第二配重桿的高端鉸接于齒條，齒條沿自身的長度方向滑移連接于罐體并嚙合于第一齒輪。
通過采用上述技術方案，在污水處理過程中，污水將通過排水管排放到其中一組回收裝置的第一濾板上表面；當罐體內的污水液面未接觸于第一浮力件時，第一濾板和第二濾板上的濾孔將相對應，落到第一濾板上的污水將穿過第一濾板和第二濾板上的濾孔；大顆粒雜質將被第一濾板阻擋；然后部分穿過濾孔的污水將直接流入到罐體內進行收集并進行靜水沉淀，小顆粒雜質將沉降到罐體內底壁上；另一部分污水將流入到收集盒內，收集盒內的污水將穿過透水孔并流入到罐體內；凈水劑盒內的凈水劑將對污水內的污染物進行處理沉降。
當罐體內的污水液面與第一浮力件接觸時，上升的污水液面將托著第一浮力件上升，第一浮力件將帶動第一配重桿和第二配重桿向上翻轉，第一配重桿和第二配重桿之間的夾角角度將發生改變，第二配重桿將帶動齒條沿齒條長度方向滑動，齒條將通過第一齒輪帶動收集盒和第二濾板旋轉，使得第一濾板和第二濾板上的濾孔呈錯位設置，此時陽光將無法直接照射到罐體內的污水，減少了污水的蒸發，故本申請能夠充分利用污水，且該回收裝置內的污水能夠逐漸地被凈水劑盒內的凈水劑凈化處理；工人可將污水管移動至另一組回收裝置的上方，從而繼續進行污水的處理。
當罐體內的污水液面逐漸降低時，第一配重桿和第二配重桿因自身重力將向下翻轉，使得齒條滑動復位至初始位置，齒條將通過第一齒輪帶動收集盒和第二濾板轉動復位，使得第一濾板和第二濾板上的濾孔呈對應設置，以便罐體繼續對污水進行收集處理。
而且，透水孔的數量較少，且直徑較小，使得污水進入收集盒內的速度大于污水從透水孔流出的速度，故隨著污水的流入，收集盒內將裝滿污水，多余的污水將直接溢出到罐體內。當?shù)谝粸V板和第二濾板上的濾孔呈錯位設置后，收集盒內的污水將逐漸穿過透水孔流入到罐體內，使得罐體內的污水液面上升。因此，即使罐體內的污水因蒸發而少量流失，罐體內的污水液面仍能夠通過第一浮力件使得第一濾板和第二濾板上的濾孔呈錯位設置，故在長期干燥的天氣下，陽光仍無法直接照射到罐體內的污水，從而減少了污水的蒸發。
可選的，所述第一濾板和第二濾板的中心處轉動穿設有同一根呈豎直設置的轉軸，轉軸上設有抵觸于第一濾板上表面的刮板。
通過采用上述技術方案，旋轉轉軸，轉軸將帶動刮板旋轉刮除堆積在第一濾板上表面的雜質，使得第一濾板不易被雜質堵塞，保證了污水能夠正常進入到罐體內。
可選的，所述轉軸的下端通過傳動機構連接于收集盒，傳動機構包括鉸接于罐體的豎軸，豎軸上套設有第二齒輪和第三齒輪；收集盒上設有與罐體呈同軸線設置的第四齒輪，第四齒輪的直徑大于第一齒輪和第二齒輪的直徑，且第四齒輪嚙合于第二齒輪；轉軸的下端套設有嚙合于第三齒輪的第五齒輪，第三齒輪的直徑大于第二齒輪和第五齒輪的直徑。
通過采用上述技術方案，當?shù)谝桓×禃r，第一浮力件將通過第一配重桿和第二配重桿帶動齒條運動，齒條將通過第一齒輪帶動收集盒和第四齒輪旋轉，第四齒輪將通過第二齒輪帶動豎軸旋轉，豎軸將通過第三齒輪帶動第五齒輪和轉軸旋轉，轉軸將帶動刮板旋轉刮除堆積在第一濾板上表面的雜質。因此，通過罐體內污水液面的升降，即可實現對第一濾板上的雜質的自動清理，操作方便。
第四齒輪的直徑大于第一齒輪和第二齒輪的直徑，第三齒輪的直徑大于第二齒輪和第五齒輪的直徑，故轉軸的旋轉角度將大于第二濾板的旋轉角度，從而便于刮板刮除第一濾板上的雜質。
可選的，還包括若干繞罐體的軸線呈周向設置的扇形板，所有扇形板共同圍成了一個位于第一濾板正上方的錐形殼；扇形板呈傾斜設置，扇形板的低端通過水平軸鉸接于罐體。
通過采用上述技術方案，當?shù)谝粸V板和第二濾板上的濾孔呈錯位設置時，工人可旋轉扇形板，使得所有扇形板共同圍成了一個位于第一濾板正上方的錐形殼，一方面，錐形殼使得外部空氣中漂浮的雜質不易掉落到第一濾板的上表面，減少了第一濾板被堵塞的情況發生；另一方面，錐形殼進一步隔絕了陽光的照射，減少了罐體內污水的蒸發。
同時，因水平軸位于扇形板的低端處，故當所有扇形板的高端貼靠在一起時，扇形板的重心將處于水平軸和扇形板的高端之間，使得錐形殼保持穩定。
可選的，所述扇形板通過拉繩連接于轉軸的側壁，拉繩與扇形板的連接處位于水平軸和扇形板的高端之間；扇形板還通過扭簧連接于罐體，當扭簧處于自然狀態時，扇形板的高端與罐體軸線之間的水平間距大于罐體的外徑。
通過采用上述技術方案，當?shù)谝桓×仙龝r，轉軸將旋轉收卷拉繩，拉繩將促使扇形板的高端向上翻轉，使得扭簧發生形變，所有扇形板將共同組成一個錐形殼，從而實現了對第一濾板的自動遮擋。因此時所有扇形板的高端貼靠在一起，故即使罐體內的污水液面繼續上升，轉軸也無法繼續旋轉，從而實現了對轉軸旋轉角度的限位；即使第一濾板和第二濾板上的濾孔較為密集，第一濾板和第二濾板上的濾孔也不會因轉軸的轉動角度過大從而重新對應，從而保證了對罐體開口的封閉效果。
當?shù)谝桓×陆禃r，轉軸將旋轉放卷拉繩，扭簧將逐漸回復至自然狀態并促使扇形板轉動復位至初始位置；此時扇形板的高端與罐體軸線之間的水平間距大于罐體的外徑，故部分迸濺到罐體外側的污水將在扇形板的導引下重新流動至第一濾板上，從而提高了罐體收集污水的效果；且扭簧將使得拉繩處于繃緊狀態，故轉軸和第二濾板將保持穩定，保證了第一濾板和第二濾板上的濾孔能夠相對應。
可選的，所述第一濾板和第二濾板的上表面均為錐面。
通過采用上述技術方案，在污水的沖刷下，部分堆積在第一濾板上表面的雜質將逐漸向下滾動脫離第一濾板的上表面，方便了雜質的清理。
可選的，還包括出水機構，出水機構包括具有出水管的水泵，水泵通過呈水平設置的進水管連通于罐體的內部，進水管遠離于水泵的一端伸入到罐體內并設有水平管，水平管的一端繞進水管的軸線鉸接于進水管，水平管的另一端連接有豎直管，罐體內設有用于帶動水平管旋轉的帶動機構。
通過采用上述技術方案，當污水進入到罐體內后，污水將靜水沉淀，灰塵等小顆粒雜質將沉降到罐體底部內壁上；工人通過帶動機構帶動水平管旋轉，使得豎直管遠離于水平管的一端朝上，水泵即可通過進水管、水平管和豎直管將罐體內的凈水抽出取用；工人通過帶動機構帶動水平管旋轉，使得豎直管遠離于水平管的一端朝下，水泵即可通過進水管、水平管和豎直管將罐體內帶有雜質的臟水抽出排放，方便了污水的取用和雜質的清理。
可選的，所述帶動機構包括沿豎直管的延伸方向滑移連接于豎直管的第二浮力件；豎直管遠離于水平管的一端為進水口，進水口的最低點位于第二浮力件的下方。
通過采用上述技術方案，當罐體內的污水液面高于第二浮力件時，第二浮力件將位于豎直管遠離于水平管的一側，第二浮力件因自身浮力將促使豎直管豎直朝上，使得水泵能夠通過豎直管將罐體內的凈水抽取使用。
當罐體內的污水液面開始低于第二浮力件，且高于或齊平于水平管的軸線時，豎直管因自身重力將向下翻轉，豎直管遠離于水平管的一端將傾斜朝上，此時第二浮力件仍位于豎直管遠離于水平管的一側，第二浮力件位于進水口最低點的上方，污水液面也將位于進水口最低點的上方，使得罐體內的凈水仍能夠流入到進水口內。
當罐體內的污水液面開始低于水平管的軸線時，豎直管因自身重力將繼續向下翻轉，豎直管遠離于水平管的一端將傾斜朝下，此時第二浮力件將上浮至豎直管的兩端之間，第二浮力件仍位于進水口最低點的上方，污水液面也將位于進水口最低點的上方，使得水泵能夠通過進水管、水平管和豎直管將罐體底部的臟水抽出排放。
因此，通過第二浮力件自身的浮力和滑動，即可實現豎直管的自動翻轉，以便凈水的取用和臟水的排放。

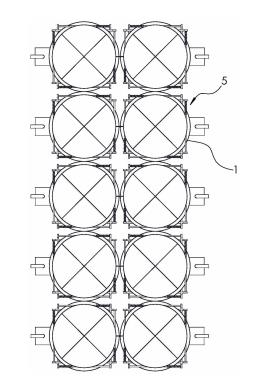

本申請?zhí)峁┑囊环N生活污水多級蓄水凈化結構的施工方法，采用如下的技術方案：一種生活污水多級蓄水凈化結構的施工方法，包括以下步驟，S1、先將過濾機構、驅動機構、傳動機構、錐形殼、收納室、出水機構、帶動機構和凈水劑盒安裝在罐體上；S2、再將所需數量的罐體安裝在指定位置，并使得罐體排布成所需的方式。
綜上所述，本申請包括以下有益技術效果：
1.當罐體內的污水液面與第一浮力件接觸時，上升的污水液面將托著第一浮力件上升，第一浮力件將帶動第一配重桿和第二配重桿向上翻轉，第二配重桿將帶動齒條沿齒條長度方向滑動，齒條將通過第一齒輪帶動收集盒和第二濾板旋轉，使得第一濾板和第二濾板上的濾孔呈錯位設置，此時陽光將無法直接照射到罐體內的污水，減少了污水的蒸發，故本申請能夠充分利用污水；
2.當?shù)谝粸V板和第二濾板上的濾孔呈錯位設置后，收集盒內的污水將逐漸穿過透水孔流入到罐體內，使得罐體內的污水液面上升，即使罐體內的污水因蒸發而少量流失，罐體內的污水液面仍能夠通過第一浮力件使得第一濾板和第二濾板上的濾孔呈錯位設置，故在長期干燥的天氣下，陽光仍無法直接照射到罐體內的污水，從而減少了污水的蒸發；
3.當?shù)谝桓×仙龝r，轉軸將旋轉收卷拉繩，拉繩將促使扇形板的高端向上翻轉，使得扭簧發生形變，所有扇形板將共同組成一個錐形殼，從而實現了對第一濾板的自動遮擋；
4.當?shù)谝桓×陆禃r，轉軸將旋轉放卷拉繩，扭簧將促使扇形板轉動復位至初始位置；此時扇形板的高端與罐體軸線之間的水平間距大于罐體的外徑，故部分迸濺到罐體外側的污水將在扇形板的導引下重新流動至第一濾板上，從而提高了罐體收集污水的效率；
5.當罐體內的污水液面高于第二浮力件時，第二浮力件將促使豎直管豎直朝上，使得水泵能夠通過豎直管將罐體內的凈水抽取使用；當罐體內的污水液面開始低于第二浮力件，且高于或齊平于水平管的軸線時，豎直管因自身重力將向下翻轉，豎直管遠離于水平管的一端將傾斜朝上，污水液面位于進水口最低點的上方，使得罐體內的凈水仍能夠流入到進水口內；當罐體內的污水液面開始低于水平管的軸線時，豎直管因自身重力將繼續向下翻轉，豎直管遠離于水平管的一端將傾斜朝下，此時第二浮力件將上浮至豎直管的兩端之間，污水液面位于進水口最低點的上方，使得水泵能夠通過進水管、水平管和豎直管將罐體底部的臟水抽出排放。
（發明人：周勇峰;周玉華;王菁）
