公布日：2022.10.04
申請日：2022.06.28
分類號：C02F9/14(2006.01)I;C02F11/127(2019.01)I;C02F11/147(2019.01)I
摘要

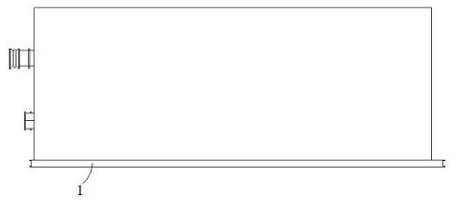

本發明提供一種一體化撬裝廢水處理設備，包括撬裝底盤和設置在撬裝底盤上的污水進水單元、前處理單元、生物處理單元、終沉單元、污泥濃縮單元和污泥脫水單元，污水依次經過污水進水單元、前處理單元、生物處理單元、終沉單元、過濾消毒單元；終沉單元廢棄的污泥沉積后，經過污泥濃縮單元進行濃縮，濃縮污泥經過污泥脫水單元進行脫水。當初級沉淀池處于低液位狀態時，本發明的初級沉淀池利用沖刷作用處理上部池體的側壁和底板，以將污泥沖刷至下部污泥槽中，省去了人工對初級沉淀池的處理。
權利要求書
1.一種一體化撬裝廢水處理設備，包括撬裝底盤，其特征在于，還包括設置在撬裝底盤上的污水進水單元、前處理單元、生物處理單元、終沉單元、污泥濃縮單元和污泥脫水單元，污水依次經過污水進水單元、前處理單元、生物處理單元、終沉單元、過濾消毒單元；終沉單元廢棄的污泥沉積后，經過污泥濃縮單元進行濃縮，濃縮污泥經過污泥脫水單元進行脫水；所述前處理單元包括初級沉淀池，在所述初級沉淀池的上方設有第二分水器，所述初級沉淀池為一罐體，所述初級沉淀池內設有上部池體和下部污泥槽，所述上部池體包括向所述下部污泥槽傾斜的上部池體底板，所述第二分水器的下端設有向所述上部池體注入污水的第一出水口，在所述上部池體靠近上邊緣處設有一圈污水進水槽，所述第二分水器的下端設有向所述污水進水槽注水的第二出水口，所述污水進水槽水平設置，所述污水進水槽在靠近所述上部池體內部一側設有溢流堰，所述污水進水槽在所述溢流堰的下端設有向所述上部池體的池壁傾斜的污水進水槽側壁，所述溢流堰使得污水進水槽內溢出的污水沿著所述溢流堰的外壁和所述污水進水槽側壁流向所述上部池體的側壁，所述污水進水槽內設有污泥沉降槽，所述污水進水槽還包括用于將污泥導向所述污泥沉降槽的污水進水槽底板，所述污泥沉降槽通過污泥管路與所述下部污泥槽連通，所述污泥管路上設有排放閥門。
2.如權利要求1所述的一種一體化撬裝廢水處理設備，其特征在于，所述上部池體為一圓柱形池體，所述污水進水槽為沿所述上部池體的整個壁面延伸的環形槽體。
3.如權利要求1所述的一種一體化撬裝廢水處理設備，其特征在于，所述污水進水單元包括污水抽水泵和攔污粗柵，所述污水進水泵將污水抽送至所述第二分水器，所述污水抽水泵設置在所述攔污粗柵后端。
4.如權利要求1所述的一種一體化撬裝廢水處理設備，其特征在于，所述生物處理單元包括依次連接的厭氧池、第一好氧池、第一缺氧池、第二好氧池、第二缺氧池和第三好氧池，第一分水器與厭氧池、第一缺氧池、第二缺氧池連接，厭氧池中投放有聚磷菌，第一分水器分出的70%原污水進入?yún)捬醭兀瑓捬醭氐牧鞒鏊魅氲谝缓醚醭�，第一好氧池中投放有硝化菌，�?duì)污水進行氧化、硝化、攝磷，第一好氧池的流出水和第一分水器分出的20%原污水進入第一缺氧池，第一缺氧池提供氮源并進行脫硝和釋磷，第一缺氧池的流出水進入第二好氧池，再度進行氧化與硝化反應，第二好氧池的流出水和第一分水器分出的10%原污水進入第二缺氧池，供給第一缺氧池脫硝的碳源并降低總氮，第二缺氧池的流出水進入第三好氧池，提升溶解氧并使硝化反應更完全。
5.如權利要求1所述的一種一體化撬裝廢水處理設備，其特征在于，所述終沉單元包括終級沉淀池，所述終級沉淀池為一矩形池，所述終級沉淀池的底部設有刮泥機，所述終級沉淀池的頂部設有浮渣刮除器，所述終級沉淀池內污泥經重力沉降至池底，底部污泥經刮泥機刮除后集中至污泥儲槽，污泥儲槽連接生物處理單元，污泥儲槽和生物處理單元之間的連接管路上設置回流污泥泵。
6.如權利要求1所述的一種一體化撬裝廢水處理設備，其特征在于，所述一體化撬裝廢水處理設備還包括過濾消毒單元，所述過濾消毒單元包括過濾槽、消毒管道和回收水槽，所述消毒管道內設有紫外線殺菌燈，所述終沉單元的出流水流入所述過濾槽過濾后，再經由所述消毒管道的紫外線殺菌燈消毒后落至所述回收水槽。
7.如權利要求1所述的一種一體化撬裝廢水處理設備，其特征在于，所述前處理單元還包括洗砂機，所述洗砂機與所述下部污泥槽之間設有用于將下部污泥槽的污泥導向洗砂機的污泥管路，所述污泥管路包括一n形段。
8.如權利要求1所述的一種一體化撬裝廢水處理設備，其特征在于，所述污泥濃縮單元包括污泥濃縮進料泵和污泥濃縮機，污泥濃縮進料泵將污泥儲槽內污泥抽送至污泥濃縮機，污泥濃縮機中提供高分子凝絮劑加入混合后，進行濃縮使污泥濃度增加，污泥濃縮機的濃縮濾出液抽回前處理單元重新處理。
發明內容
本發明旨在解決上述技術問題，提供一種一體化撬裝廢水處理設備，能夠?qū)崿F(xiàn)沉淀池內污泥的自清潔。
為了達到上述目的，本發明采用如下技術方案：
一種一體化撬裝廢水處理設備，包括撬裝底盤和設置在撬裝底盤上的污水進水單元、前處理單元、生物處理單元、終沉單元、污泥濃縮單元和污泥脫水單元，污水依次經過污水進水單元、前處理單元、生物處理單元、終沉單元、過濾消毒單元；終沉單元廢棄的污泥沉積后，經過污泥濃縮單元進行濃縮，濃縮污泥經過污泥脫水單元進行脫水；
所述前處理單元包括初級沉淀池，在所述初級沉淀池的上方設有第二分水器，所述初級沉淀池為一罐體，所述初級沉淀池內設有上部池體和下部污泥槽，所述上部池體包括向所述下部污泥槽傾斜的上部池體底板，所述第二分水器的下端設有向所述上部池體注入污水的第一出水口，在所述上部池體靠近上邊緣處設有一圈污水進水槽，所述第二分水器的下端設有向所述污水進水槽注水的第二出水口，所述污水進水槽水平設置，所述污水進水槽在靠近所述上部池體內部一側設有溢流堰，所述污水進水槽在所述溢流堰的下端設有向所述上部池體的池壁傾斜的污水進水槽側壁，所述溢流堰使得污水進水槽內溢出的污水沿著所述溢流堰的外壁和所述污水進水槽側壁流向所述上部池體的側壁，所述污水進水槽內設有污泥沉降槽，所述污水進水槽還包括用于將污泥導向所述污泥沉降槽的污水進水槽底板，所述污泥沉降槽通過污泥管路與所述下部污泥槽連通，所述污泥管路上設有排放閥門。
作為一種優選的技術方案，所述上部池體為一圓柱形池體，所述污水進水槽為沿所述上部池體的整個壁面延伸的環形槽體。
作為一種優選的技術方案，所述污水進水單元包括污水抽水泵和攔污粗柵，所述污水進水泵將污水抽送至所述第二分水器，所述污水抽水泵設置在所述攔污粗柵后端。
作為一種優選的技術方案，所述生物處理單元包括依次連接的厭氧池、第一好氧池、第一缺氧池、第二好氧池、第二缺氧池和第三好氧池，第一分水器與厭氧池、第一缺氧池、第二缺氧池連接，厭氧池中投放有聚磷菌，第一分水器分出的70%原污水進入?yún)捬醭�，厭氧池的流出水流入第一好氧池，第一好氧池中投放有硝化菌，�?duì)污水進行氧化、硝化、攝磷，第一好氧池的流出水和第一分水器分出的20%原污水進入第一缺氧池，第一缺氧池提供氮源并進行脫硝和釋磷，第一缺氧池的流出水進入第二好氧池，再度進行氧化與硝化反應，第二好氧池的流出水和第一分水器分出的10%原污水進入第二缺氧池，供給第一缺氧池脫硝的碳源并降低總氮，第二缺氧池的流出水進入第三好氧池，提升溶解氧并使硝化反應更完全。
作為一種優選的技術方案，所述終沉單元包括終級沉淀池，所述終級沉淀池為一矩形池，所述終級沉淀池的底部設有刮泥機，所述終級沉淀池的頂部設有浮渣刮除器，所述終級沉淀池內污泥經重力沉降至池底，底部污泥經刮泥機刮除后集中至污泥儲槽，污泥儲槽連接生物處理單元，污泥儲槽和生物處理單元之間的連接管路上設置回流污泥泵。
作為一種優選的技術方案，所述一體化撬裝廢水處理設備還包括過濾消毒單元，所述過濾消毒單元包括過濾槽、消毒管道和回收水槽，所述消毒管道內設有紫外線殺菌燈，所述終沉單元的出流水流入所述過濾槽過濾后，再經由所述消毒管道的紫外線殺菌燈消毒后落至所述回收水槽。
作為一種優選的技術方案，所述前處理單元還包括洗砂機，所述洗砂機與所述下部污泥槽之間設有用于將下部污泥槽的污泥導向洗砂機的污泥管路，所述污泥管路包括一n形段。
作為一種優選的技術方案，所述污泥濃縮單元包括污泥濃縮進料泵和污泥濃縮機，污泥濃縮進料泵將污泥儲槽內污泥抽送至污泥濃縮機，污泥濃縮機中提供高分子凝絮劑加入混合后，進行濃縮使污泥濃度增加，污泥濃縮機的濃縮濾出液抽回前處理單元重新處理。
采用上述技術方案后，本發明具有如下優點：
當初級沉淀池處于低液位狀態時，本發明的初級沉淀池利用沖刷作用處理上部池體的側壁和底板，以將污泥沖刷至下部污泥槽中，省去了人工對初級沉淀池的處理。
（發明人：孫偉杰;張梅）
