公布日：2022.09.16
申請日：2022.05.06
分類號：C02F3/12(2006.01)I;C02F3/34(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要

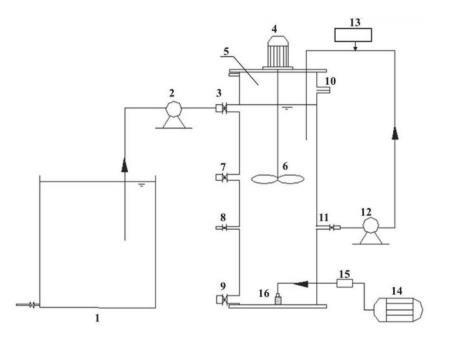

本發明提供一種SBR法廢水處理裝置及其處理方法，裝置包括原水箱(1)、蠕動泵(2)、改進型SBR裝置(5)，所述原水箱(1)通過蠕動泵(2)與改進型SBR裝置(5)相連；所述廢水處理裝置還包括微生物添加系統，所述微生物添加系統包括循環泵(12)和微生物菌劑添加裝置(13)，所述改進型SBR裝置(5)通過循環泵(12)與微生物菌劑添加裝置(13)相連，微生物菌劑添加裝置(13)再連通回改進型SBR裝置(5)。本發明，在傳統SBR工藝基礎上進行改進，增設微生物菌劑添加裝置，添加的SDS微生物菌劑，進入改進型SBR裝置微生物反應區后，加速好氧活性污泥的增殖。
權利要求書
1.一種SBR法廢水處理裝置，包括原水箱(1)、蠕動泵(2)、改進型SBR裝置(5)，所述原水箱(1)通過蠕動泵(2)與改進型SBR裝置(5)相連；其特征在于，所述廢水處理裝置還包括微生物添加系統，所述微生物添加系統包括循環泵(12)和微生物菌劑添加裝置(13)，所述改進型SBR裝置(5)通過循環泵(12)與微生物菌劑添加裝置(13)相連，微生物菌劑添加裝置(13)再連通回改進型SBR裝置(5)；所述SBR法高濃度廢水處理裝置用于處理高濃度十二烷基硫酸鈉廢水，所述高濃度十二烷基硫酸鈉廢水最高濃度為3000mg/L。
2.如權利要求1所述的SBR法廢水處理裝置，其特征在于，所述改進型SBR裝置(5)內部設有攪拌槳(6)、曝氣頭(16)，外部設有攪拌器(4)、鼓風機(14)、氣體流量計(15)，所述攪拌器(4)控制攪拌槳(6)，所述鼓風機(14)經過氣體流量計(15)與曝氣頭(16)連接。
3.如權利要求1所述的SBR法廢水處理裝置，其特征在于，所述改進型SBR裝置(5)設有進水口(3)、排泥閥(9)、排水閥(10)、回流閥(11)及多個檢測口，所述進水口(3)與蠕動泵(2)相連，所述回流閥(11)與循環泵(12)相連；所述改進型SBR裝置(5)為圓柱形，所述多個檢測口間距為改進型SBR裝置(5)高度的60％-80％。
4.一種如權利要求1-3任一項所述的SBR法廢水處理裝置的處理方法，其特征在于，包括以下步驟：(1)在改進型SBR裝置(5)中接種好氧活性污泥，啟動改進型SBR裝置(5)，原水箱(1)中的廢水原料輸入改進型SBR裝置(5)，隨著改進型SBR裝置(5)啟動，提升廢水原料濃度；(2)改進型SBR裝置(5)運行一周后，當廢水原料進水量達到裝置有效容積的20％時，停止進水；廢水原料經微生物菌劑添加裝置(13)中，與其中的微生物菌劑混合，進入改進型SBR裝置(5)內；(3)采用序批式方式啟動并運行改進型SBR裝置(5)，周期反應結束，廢水原料沉淀后排水，且控制污泥沉降比在15-30％之間，則改進型SBR裝置(5)進入下一周期；(4)進一步提升廢水原料濃度，重復步驟(2)、(3)，進行SBR法廢水處理。
5.如權利要求4所述的處理方法，其特征在于，步驟(1)中所述啟動改進型SBR裝置(5)時，向原水箱(1)的廢水原料中添加碳源，隨著改進型SBR裝置(5)降解率的提高，逐漸減少碳源用量，直至不添加碳源；所述碳源為乙酸鈉和/或葡萄糖。
6.如權利要求4所述的處理方法，其特征在于，步驟(1)中所述啟動改進型SBR裝置(5)時，原水箱(1)中的廢水原料濃度為100±20mg/L；隨著改進型SBR裝置(5)降解率提高至85％以上，逐漸將廢水原料濃度提升至1000±100mg/L；步驟(4)中所述進一步提升廢水原料濃度為從1000±100mg/L逐步提升至3000±200mg/L。
7.如權利要求4所述的處理方法，其特征在于，步驟(2)中所述微生物菌劑為滅菌活性炭吸附微生物聯合體的混合液，所述微生物聯合體包括帕拉佰克霍爾德菌Paraburkholderia，保藏編號CCTCCM2022396。
8.如權利要求4所述的處理方法，其特征在于，步驟(1)、(2)、(3)中所述改進型SBR裝置(5)啟動及運行期間，分別測定多個檢測口的出水SDS、COD、TN、NH3-N濃度，并實時監測反應系統的溫度、pH值和DO濃度。
9.如權利要求4所述的處理方法，其特征在于，步驟(3)中所述采用序批式方式啟動并運行改進型SBR裝置(5)，運行周期為24±1h，其中進水0.5±0.1h、曝氣22±1h、沉淀1±0.1h、換水排泥0.5±0.1h；每天排水一次，排水量1000-1500mL，每天排泥一次，排泥量200-300mL。
10.如權利要求4所述的處理方法，其特征在于，步驟(3)中所述采用序批式方式啟動并運行改進型SBR裝置(5)，改進型SBR裝置(5)運行期間，添加含硅油的消泡劑；當停止進水時，投加微生物菌劑，投加量為裝置有效容積的體積比的2±0.5％。
發明內容
本發明克服以上背景技術中提到的不足和缺陷，提供一種SBR法廢水處理裝置及其處理方法。
為解決上述技術問題，本發明提出的技術方案為：
一種SBR法廢水處理裝置，包括原水箱、蠕動泵、改進型SBR裝置，所述原水箱通過蠕動泵與改進型SBR裝置相連；所述廢水處理裝置還包括微生物添加系統，所述微生物添加系統包括循環泵和微生物菌劑添加裝置，所述改進型SBR裝置通過循環泵與微生物菌劑添加裝置相連，微生物菌劑添加裝置再連通回改進型SBR裝置。
本發明的改進型SBR裝置在常規SBR法廢水處理裝置的基礎上，增設了微生物菌劑添加裝置。通過微生物菌劑添加裝置，投加一定量的高效降解菌劑，增強了廢水處理系統中可降解SDS的微生物數量及活性，縮短了系統中微生物馴化時間，使系統快速啟動運行，達到高效穩定的去除效果，提高了系統降解SDS的速率和去除效率，增強了系統耐高濃度SDS廢水沖擊負荷的能力，較好的改善了出水水質。
優選的，所述改進型SBR裝置內部設有攪拌槳、曝氣頭，外部設有攪拌器、鼓風機、氣體流量計，所述攪拌器控制攪拌槳，所述鼓風機經過氣體流量計與曝氣頭連接。
優選的，所述改進型SBR裝置設有進水口、排泥閥、排水閥、回流閥及多個檢測口，所述進水口與蠕動泵相連，所述回流閥與循環泵相連；
所述改進型SBR裝置為圓柱形，所述多個檢測口間距為改進型SBR裝置高度的60％-80％。圓柱形SBR裝置無棱角，表面光滑，穩定性好，不易變形，便于清潔，成本較低。
優選的，所述SBR法高濃度廢水處理裝置用于處理高濃度十二烷基硫酸鈉(SDS)廢水，所述高濃度十二烷基硫酸鈉廢水最高濃度為3000mg/L。
在同一個技術構思下，本發明還提供一種SBR法廢水處理裝置的處理方法，包括以下步驟：
(1)在改進型SBR裝置中接種好氧活性污泥，啟動改進型SBR裝置，原水箱中的廢水原料輸入改進型SBR裝置，隨著改進型SBR裝置啟動，提升廢水原料濃度；
(2)改進型SBR裝置運行一周后，當廢水原料進水量達到裝置有效容積的20％時，停止進水；廢水原料經微生物菌劑添加裝置中，與其中的微生物菌劑混合，進入改進型SBR裝置內；
(3)采用序批式方式啟動并運行改進型SBR裝置，周期反應結束，廢水原料沉淀后排水，且控制污泥沉降比在15-30％之間，則改進型SBR裝置進入下一周期；
(4)進一步提升廢水原料濃度，重復步驟(2)、(3)，進行SBR法廢水處理。
優選的，步驟(1)中所述啟動改進型SBR裝置時，向原水箱的廢水原料中添加碳源，隨著改進型SBR裝置降解率的提高，逐漸減少碳源用量，直至不添加碳源。微生物對化學結構簡單、分子量小的碳源利用率較高。在處理有機廢水污染時，添加額外小分子碳源如葡萄糖、甲醇、乙酸鈉等，有利于微生物的生長和發育。
優選的，所述碳源為乙酸鈉和/或葡萄糖。更優選的，所述碳源為乙酸鈉，乙酸鈉濃度為50mg/L。添加葡萄糖與乙酸鈉對于菌株降解有機物都能起到良好的促進作用，與葡萄糖相比乙酸鈉價格較低，是焦化廢水實際處理中常用的碳源，因此本專利優選乙酸鈉做為碳源。
優選的，步驟(1)中所述啟動改進型SBR裝置時，原水箱中的廢水原料濃度為100mg/L；隨著改進型SBR裝置降解率提高至85％以上，逐漸將廢水原料濃度提升至1000mg/L；步驟(4)中所述進一步提升廢水原料濃度為從1000mg/L逐步提升至3000mg/L。
啟動過程中采用較低濃度的廢水原料，增加有機負荷，實現好氧活性污泥的增殖，隨著改進型SBR裝置啟動運行，逐漸升高廢水原料濃度，實現高濃度廢水原料的高效處理和排放。
優選的，步驟(2)中所述微生物菌劑為滅菌活性炭吸附微生物聯合體的混合液，所述微生物聯合體包括帕拉佰克霍爾德菌Paraburkholderia，保藏編號CCTCCM2022396。更優選的，所述微生物聯合體包括帕拉佰克霍爾德菌Paraburkholderia和SDS由通用引物篩選出的復合菌系SDS1。將復合菌系SDS1與帕拉佰克霍爾德菌按照7:3的比例混合，在溫度30℃，pH7，鹽度0.05％，裝液量50％，接種量2％，搖床轉速180r•min-1，外加氮源為硝酸鈉+氯化銨，SDS初始濃度1600mg/L的條件下，48h后微生物聯合體H3對SDS的降解率為90.1％。
優選的，步驟(1)、(2)、(3)中所述改進型SBR裝置啟動及運行期間，分別測定多個檢測口的出水SDS、COD、TN、NH3-N濃度，并實時監測反應系統的溫度、pH值和DO濃度。更優選的，改進型SBR裝置啟動及運行期間，定期觀察污泥形狀、原后生動物種類，判斷曝氣量是否充足。
優選的，步驟(3)中所述采用序批式方式啟動并運行改進型SBR裝置，運行周期為24h，其中進水0.5h、曝氣22h、沉淀1h、換水排泥0.5h；每天排水一次，排水量1000-1500mL，每天排泥一次，排泥量200-300mL。
優選的，步驟(3)中所述采用序批式方式啟動并運行改進型SBR裝置，改進型SBR裝置運行期間，添加含硅油的消泡劑；當停止進水時，投加微生物菌劑，投加量為2％(體積比)
添加以硅油為基礎成分的高效消泡劑，防止因泡沫膨脹而引起SBR生化系統崩潰。
與現有技術相比，本發明的有益效果為：
(1)本發明，在傳統SBR工藝基礎上進行改進，增設微生物菌劑添加裝置，添加的SDS微生物菌劑，進入改進型SBR裝置微生物反應區后，加速好氧活性污泥的增殖。好氧污泥培養成熟后，在改進型SBR反應體系中，24小時內對濃度為3000mg/L的SDS降解率達到91.1％。相比不投加微生物菌劑的傳統活性污泥體系，本發明中好氧活性污泥耐受濃度更高(耐受能力是傳統活性污泥體系的3倍左右)，降解速率更快(是傳統活性污泥體系的2倍左右)。
(2)本發明，不僅對高濃度SDS具有較好的降解能力，而且對含SDS的洗滌廢水具有良好的脫氮除碳效果。在改進型SBR反應體系中，24h后對COD、TN、NH3-N的去除率分別達到89.5％、75.3％、91.9％。
(3)本發明，通過對傳統SBR工藝進行改進，將微生物菌劑應用于高濃度SDS的快速去除，采用本發明所述方法可快速降解高濃度SDS廢水，在含高濃度SDS洗滌廢水的實際處理中有較好的應用前景。
（發明人：譚菊;牛鴻宇;劉威;郭小龍;李欣錦;彭茅云;張俊;楊海君）
