公布日：2022.11.11
申請日：2022.10.14
分類號：C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/18(2006.01)N;C02F101/20(2006.01)N;
C02F101/30(2006.01)N;C02F101/34(2006.01)N
摘要
本發明提供一種焦化廢水的處理系統及方法，屬于廢水處理技術領域，所述處理系統包括自前至后依次串聯的隔油池、第一氣浮池、調節池、復合水解酸化池、第二氣浮池、缺氧池、好氧池、二沉池、反硝化濾池和混凝反應系統；二沉池通過硝化液回流管道分別與復合水解酸化池及缺氧池連通；硝化液回流管道上設有流量控制裝置；利用流量控制裝置控制回流至復合水解酸化池中的硝化液的體積流量為調節池流出廢水體積流量的0.5~1.5倍；所述方法是利用上述系統處理焦化廢水。本發明通過控制二沉池中的硝化液以特定流量回流至復合水解酸化池中，能夠減少焦化廢水中毒性物質和水質波動對水解細菌和酸化細菌的抑制作用，加強水解酸化效果，提高可生化性。
權利要求書
1.一種焦化廢水的處理系統，其特征在于，所述處理系統包括自前至后依次串聯的隔油池、第一氣浮池、調節池、復合水解酸化池、第二氣浮池、缺氧池、好氧池、二沉池、反硝化濾池和混凝反應系統；二沉池通過硝化液回流管道分別與復合水解酸化池及缺氧池連通；硝化液回流管道上設有流量控制裝置；利用流量控制裝置控制回流至復合水解酸化池中的硝化液的體積流量為調節池流出廢水體積流量的0.5-1.5倍；所述復合水解酸化池中氧化還原電位≤50mV；第二氣浮池與水解酸化池之間設有第一污泥回流管；好氧池與二沉池之間設有第二污泥回流管。
2.根據權利要求1所述的焦化廢水的處理系統，其特征在于，所述二沉池包括沉淀區和出水池；沉淀區的底部設污泥收集裝置；污泥收集裝置經第二污泥回流管與好氧池連通；沉淀區的頂部設有三相分離器；三相分離器在垂直方向上的截面外徑與沉淀區的截面外徑相等；三相分離器的出水口設于出水池內；三相分離器與污泥收集裝置之間設入水裝置；入水裝置與好氧池連通。
3.一種處理焦化廢水的方法，所述方法是利用權利要求1或2所述的焦化廢水處理系統進行處理，其特征在于，具體方法如下：S1）焦化廢水經隔油池分離重油，第一氣浮池除去輕油和懸浮物，調節池均衡水質并控制流出廢水的體積流量，控制調節池的流出廢水與硝化液以1：0.5-1.5的體積流量比在復合水解酸化池前端混合，并與自第一污泥回流管流出的污泥混合后，進入復合水解酸化池進行水解酸化反應和反硝化反應；S2）自復合水解酸化池中流出的廢水進入第二氣浮池進行泥水分離，污泥經第一污泥回流管重新進入復合水解酸化池；S3）自第二氣浮池流出的廢水進入缺氧池，并與硝化液在缺氧池前端混合，進行反硝化反應，隨后進入好氧池經異養菌降解和硝化細菌轉化，然后經二沉池進行泥水分離，即得用于回流的硝化液；所得硝化液分別流入復合水解酸化池、缺氧池和反硝化濾池；進入反硝化濾池的硝化液的體積流量與調節池的流出廢水的體積流量相等；S4）進入反硝化濾池的硝化液經反硝化反應，然后進入混凝反應系統除去溶解性有機物和重金屬，即得直接排放的達標清水。
4.根據權利要求3所述的處理焦化廢水的方法，其特征在于，所述復合水解酸化池中停留時間為12-24h。
5.根據權利要求3或4所述的處理焦化廢水的方法，其特征在于，所述復合水解酸化池中污泥的濃度為6000-8000mg/L；自第一污泥回流管流入復合水解酸化池中的污泥回流比為0.8-1.2。
6.根據權利要求3或4所述的處理焦化廢水的方法，其特征在于，所述復合水解酸化池設有至少一臺雙曲面攪拌器和至少一臺潛水?dāng)嚢杵鳌?/p>
7.根據權利要求3或4所述的處理焦化廢水的方法，其特征在于，自第二氣浮池流出的廢水與流入缺氧池的硝化液的體積流量比為1:1.5-3.5。
8.根據權利要求3或4所述的處理焦化廢水的方法，其特征在于，所述好氧池的溶解氧濃度為0.8-5mg/L，自第二污泥回流管流入所述好氧池中的污泥回流比為0.8-1.2。
9.根據權利要求3或4所述的處理焦化廢水的方法，其特征在于，所述反硝化濾池采用上向流濾池，流速為4-8m3/h。
10.根據權利要求3或4所述的處理焦化廢水的方法，其特征在于，所述混凝反應系統中加入的復配藥劑是重量比為1：0.8-1.2的交聯淀粉-聚丙烯酰胺-黃原酸酯和高聚鋁復硅絮凝劑。
發明內容
針對上述問題，本發明提供一種焦化廢水的處理系統及方法。
為解決上述問題，本發明所采用的技術方案為：

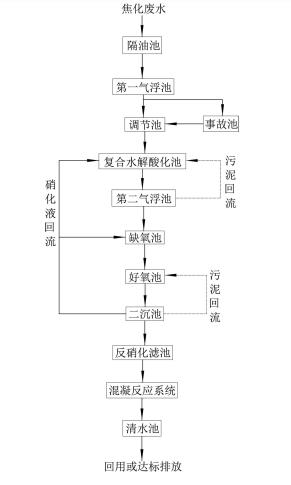

一種焦化廢水的處理系統，處理系統包括自前至后依次串聯的隔油池、第一氣浮池、調節池、復合水解酸化池、第二氣浮池、缺氧池、好氧池、二沉池、反硝化濾池和混凝反應系統；
二沉池通過硝化液回流管道分別與復合水解酸化池及缺氧池連通；硝化液回流管道上設有流量控制裝置；利用流量控制裝置控制回流至復合水解酸化池中的硝化液的體積流量為調節池流出廢水體積流量的0.5-1.5倍；
第二氣浮池與水解酸化池之間設有第一污泥回流管；
好氧池與二沉池之間設有第二污泥回流管。
進一步的，所述二沉池包括沉淀區和出水池；
沉淀區的底部設污泥收集裝置；污泥收集裝置經第二污泥回流管與好氧池連通；沉淀區的頂部設有三相分離器；三相分離器在垂直方向上的截面外徑與沉淀區的截面外徑相等；三相分離器的出水口設于出水池內；三相分離器與污泥收集裝置之間設入水裝置；入水裝置與好氧池連通。
一種處理焦化廢水的方法，所述方法是上述焦化廢水處理系統進行處理，具體方法如下：
S1）焦化廢水經隔油池分離重油，第一氣浮池除去輕油和懸浮物，調節池均衡水質并控制流出廢水的體積流量，控制調節池的流出廢水與硝化液以1：0.5-1.5的體積流量比在復合水解酸化池前端混合，并與自第一污泥回流管流出的污泥混合后，進入復合水解酸化池進行水解酸化反應和反硝化反應；
S2）自復合水解酸化池中流出的廢水進入第二氣浮池進行泥水分離，污泥經第一污泥回流管重新進入復合水解酸化池；
S3）自第二氣浮池流出的廢水進入缺氧池，并與硝化液在缺氧池前端混合，進行反硝化反應，隨后進入好氧池經異養菌降解和硝化細菌轉化，然后經二沉池進行泥水分離，即得用于回流的硝化液；
所得硝化液分別流入復合水解酸化池、缺氧池和反硝化濾池；進入反硝化濾池的硝化液的體積流量與調節池的流出廢水的體積流量相等；
S4）進入反硝化濾池的硝化液經反硝化反應，然后進入混凝反應系統除去溶解性有機物和重金屬，即得直接排放的達標清水。
進一步的，所述復合水解酸化池中停留時間為12-24h、氧化還原電位≤50mV。
進一步的，所述復合水解酸化池中污泥的濃度為6000-8000mg/L；自第一污泥回流管流入復合水解酸化池中的污泥回流比為0.8-1.2。
進一步的，所述復合水解酸化池設有至少一臺雙曲面攪拌器和至少一臺潛水?dāng)嚢杵鳌?/p>
進一步的，自第二氣浮池流出的廢水與流入缺氧池的硝化液的體積流量比為1:1.5-3.5。
進一步的，所述好氧池的溶解氧濃度為0.8-5mg/L，自第二污泥回流管流入所述好氧池中的污泥回流比為0.8-1.2。
進一步的，所述反硝化濾池采用上向流濾池，流速為4-8m3/h。
進一步的，所述混凝反應系統中加入的復配藥劑是重量比為1：0.8-1.2的交聯淀粉-聚丙烯酰胺-黃原酸酯和高聚鋁復硅絮凝劑。
本發明的焦化廢水的處理系統及方法的有益效果為：
本發明通過控制二沉池中的硝化液以特定流量回流至復合水解酸化池中，能夠減少焦化廢水中硫氰化物、氰化物、酚類物質及硫化物這些毒性物質和水質波動對水解細菌和酸化細菌的抑制作用，促進水解細菌和酸化細菌生長，加強水解酸化效果，提高可生化性；
進入復合水解酸化池中的硝化液還可以利用水解細菌和酸化細菌產生的揮發性脂肪酸作為碳源進行快速反硝化反應，消耗掉水解細菌和酸化細菌的產物，進一步促進水解、酸化反應進行；
由于污泥中的水解細菌和酸化細菌受氧化還原電位影響（超過50mV會抑制生長），硝化液中的硝酸鹽會提高復合水解酸化池內的氧化還原電位，通過控制硝化液與焦化廢水的體積流量比，控制進入復合水解酸化池中的液體氧化還原電位在50mV以下，從而有效促進水解、酸化反應進行；
本發明的復合水解酸化池可以通過水解、酸化反應，使焦化廢水中所含多環芳烴、苯并芘、含氮含硫雜環等復雜有機物發生開環斷鏈現象，分解為小分子物質如氨氮、揮發性脂肪酸等，提高了焦化廢水的可生化性，進而使后續生化系統有了更好的處理效果，節省了混凝反應系統的藥劑成本，同時降低了COD值，使多環芳烴和苯并芘等指標達標；
由于硝化液部分回流至復合水解酸化池中進行反硝化反應，回流至缺氧池中的硝化液流量有所降低，降低了缺氧池的反硝化壓力，由此可將缺氧池的占地面積縮小至原來的2/3，減少生產成本；
同時，由于復合水解酸化池將有機物轉化成了可溶性的小分子有機物，未在復合水解酸化池中消耗掉的小分子有機物能夠?yàn)槿毖醭靥峁┨荚矗虼�，本發明的缺氧池?zé)o需新增碳源，即可進行完全的反硝化反應；
本發明通過在復合水解酸化池后方設置第二氣浮池，可為復合水解酸化池提供高濃度的回流污泥，提高水解酸化池中的污泥濃度，進一步抑制焦化廢水的水質波動對水解、酸化、反硝化反應的影響；
本發明通過在復合水解酸化池中設雙曲面攪拌器和潛水?dāng)嚢杵�，可�?shí)現水平面與垂直面的泥水充分混合，提高泥水混合比；同時，潛水?dāng)嚢杵鬟�可以調整水流方向，防止復合水解酸化池的污泥淤積，實現活性污泥的充分利用，促進水解、酸化、反硝化反應進行；
本發明通過在二沉池頂部設置外徑與沉淀區外徑相等的三相分離器，有效將氣、液及污泥進行分離，防止出水帶走細小懸浮污泥顆粒，提高污泥回收率，降低懸浮污泥顆粒對反硝化濾池的影響，同時減少混凝反應系統需要處理懸浮污泥顆粒數量，降低了混凝反應系統的藥劑用量；
本發明通過加入特定比例的復配藥劑，能夠有效去除未被完全降解的水溶性有機物、懸浮性固體顆粒及焦化廢水中所含重金屬。
（發明人：劉斌;劉洪泉;劇盼盼;陳衛江;柏天橋;岳江輝）
