公布日：2022.10.11

申請日：2022.09.07

分類號：C02F3/28(2006.01)I

摘要

本發明涉及廢水處理設備領域，具體公開一種用于處理廢水的厭氧反應器。所述厭氧反應器包括：罐體、進水管、三相分離器、出水槽、氣柜和氣提導流器；其中：所述進水管設置在罐體的下部。所述三相分離器為筒狀結構，其下部外擴成錐形筒，該三相分離器豎向固定在罐體的上端口中，且兩者之間形成沉降區，所述三相分離器的下邊緣與罐體內壁間具有回流縫。所述出水槽設置在沉降區中的上部。所述氣柜的下端口密封固定在三相分離器的上端口上。所述氣提導流器設置在三相分離器的下部斜面上。本發明的厭氧反應器通過采用本發明設計的新型三相分離器，并將氣柜與罐體結合，有效克服了現有的三相分離器分離效果不佳以及獨立設置雙膜氣柜帶來的不足。

權利要求書

1.一種用于處理廢水的厭氧反應器，其特征在于，包括：罐體、進水管、三相分離器、出水槽、氣柜和氣提導流器；其中：所述進水管設置在罐體的下部；所述三相分離器為筒狀結構，其下部外擴成錐形筒，該三相分離器豎向固定在罐體的上端口中，且兩者之間形成沉降區，所述三相分離器的下邊緣與罐體內壁間具有回流縫；所述出水槽設置在沉降區中的上部；所述氣柜的下端口密封固定在三相分離器的上端口上；所述氣提導流器包括：分離導流罩、集氣擋板、回氣管和過流孔；其中，所述分離導流罩連接在三相分離器的下部斜面外壁上，且分離導流罩的下邊緣為開口狀，其他邊緣部位與所述下部斜面密封連接，從而在分離導流罩和斜面外壁間形成分離腔；所述集氣擋板固定在下部斜面內壁上，且集氣擋板位于分離導流罩下方；所述回氣管和過流孔均位于下部斜面上且分別位于集氣擋板的上、下兩側，該過流孔與分離腔連通，該回氣管將分離腔的上部空間與所述下部斜面下方的空間連通。

2.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，所述分離導流罩為三角形結構，其平行于三相分離器的下部斜面的外壁設置；該三角形結構的兩個側邊與所述下部斜面密封連接，該三角形結構的底邊與所述下部斜面之間形成開口。

3.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，所述集氣擋板為弧形板，其垂直固定在下部斜面的下表面上，且該弧形板的凹面朝向下部斜面的下邊緣；所述過流孔位于該凹面?zhèn)�，所述回氣管位于該凹面的另一�?cè)。

4.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，所述氣柜為雙膜氣柜。

5.根據權利要求4所述的用于處理廢水的厭氧反應器，其特征在于，所述雙膜氣柜的內膜和外膜間的夾層充氣。

6.根據權利要求4所述的用于處理廢水的厭氧反應器，其特征在于，所述三相分離器上端口處連接有多股拉緊設置的牽拉繩，其將所述三相分離器上端口分隔為網格狀。

7.根據權利要求6所述的用于處理廢水的厭氧反應器，其特征在于，所述牽拉繩為鋼絲繩。

8.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，所述三相分離器的上端口通過上連接架固定連接在罐體上，所述三相分離器的下端口通過下連接架固定連接在罐體內壁上。

9.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，所述三相分離器的上端口穿過罐體的頂面后延伸至罐體上方和所述氣柜連接，且兩者之間密封連接。

10.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，所述三相分離器的上端口具有翻邊，所述氣柜的下端口密封固定連接在所述翻邊上。

11.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，所述罐體側壁上連接有與所述出水槽連通的出水管。

12.根據權利要求1所述的用于處理廢水的厭氧反應器，其特征在于，還包括旋流循環裝置，其包括循環槽、水平螺旋槳泵和循環管；其中，所述循環槽固定在罐體的上部外壁上；所述水平螺旋槳泵設置在出水槽中，所述循環管位于罐體中，且循環管的下端位于罐體下部，循環管的上端與水平螺旋槳泵進口連接，所述循環槽中的罐體側壁上開設有進水口。

發明內容

本發明提供一種用于處理廢水的厭氧反應器，該反應器通過采用本發明設計的新型三相分離器，并將氣柜與罐體結合，有效克服了現有的三相分離器分離效果不佳以及獨立設置雙膜氣柜帶來的不足。為實現上述目的，本發明提供如下所述的技術方案。

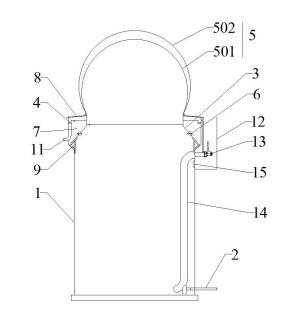

一種用于處理廢水的厭氧反應器，包括：罐體、進水管、三相分離器、出水槽、氣柜和氣提導流器。其中：所述進水管設置在罐體的下部，以便將待處理的污水送入罐體中。所述三相分離器為筒狀結構，其下部外擴成錐形筒，該三相分離器豎向固定在罐體的上端口中，且兩者之間形成沉降區，所述三相分離器的下邊緣與罐體內壁之間具有回流縫，以便在沉降區沉降下來的污泥透過進入罐體中。所述出水槽設置在沉降區中的上部，以便處理后的廢水的排出。所述氣柜的下端口密封固定在三相分離器的上端口上，以便收集罐體中產生的沼氣。所述氣提導流器包括：分離導流罩、集氣擋板、回氣管和過流孔；其中，所述分離導流罩連接在三相分離器的下部斜面外壁上，且分離導流罩的下邊緣為開口狀，其他邊緣部位與所述下部斜面密封連接，從而在分離導流罩和下部斜面之間形成分離腔。所述集氣擋板固定在下部斜面內壁上，且集氣擋板位于分離導流罩下方。所述回氣管和過流孔均位于下部斜面上，且兩者分別位于集氣擋板的上、下兩側，且該過流孔與分離腔連通，該回氣管將分離腔的上部空間與所述下部斜面下方的空間連通。

進一步地，所述分離導流罩為三角形結構，其平行于三相分離器的下部斜面的外壁設置。該三角形結構的兩個側邊與所述下部斜面密封連接，該三角形結構的底邊與所述下部斜面之間形成開口，以便廢水排出。

進一步地，所述集氣擋板為弧形板，其垂直固定在下部斜面的下表面上，且該弧形板的凹面朝向下部斜面的下邊緣，以便提供更好的導向集氣效果。所述過流孔位于該凹面?zhèn)�，所述回氣管位于該凹面的另一�?cè)。

進一步地，所述氣柜為雙膜氣柜，其內膜和外膜之間的夾層充氣，起到保護氣柜安全的作用。通過將所述氣柜直接固定安裝在罐體的上方空間中，充分利用了罐體上方的空間，克服單獨設置氣柜造成的占地面積大的問題。

進一步地，所述三相分離器上端口處連接有多股拉緊設置的牽拉繩，其將三相分離器上端口分隔為網格狀，以便承托無沼氣狀態下的氣柜，防止其掉入三相分離器中。

進一步地，所述三相分離器的上端口通過上連接架固定連接在罐體上，所述三相分離器的下端口通過下連接架固定連接在罐體內壁上。

進一步地，所述三相分離器的上端口穿過罐體的頂面后延伸至罐體上方和所述氣柜連接，且兩者之間密封連接，有助于防止少量進入沉降區上方的沼氣泄露。

進一步地，所述三相分離器的上端口具有翻邊，所述氣柜的下端口密封固定連接在所述翻邊上。

進一步地，所述罐體側壁上連接有與所述出水槽連通的出水管，以便處理后的廢水排出罐體。

進一步地，還包括旋流循環裝置，其包括循環槽、水平螺旋槳泵和循環管。其中，所述循環槽固定在罐體的上部外壁上。所述水平螺旋槳泵設置在出水槽中，所述循環管位于罐體中，且循環管的下端位于罐體下部，循環管的上端與水平螺旋槳泵進口連接，所述循環槽中的罐體側壁上開設有進水口，以便水平螺旋槳泵將通過進水口進入循環槽中的廢水通過循環管再次送回罐體中，提高厭氧反應效率。

與現有技術相比，本發明具有以下有益效果：

（1）本發明的厭氧反應器具有獨特的三相分離器和氣提導流器，通過兩者的配合，有效克服了傳統的三相分離器不易使附著了小氣泡的厭氧顆粒污泥或絮狀污泥與氣泡更好地分離的問題，進而避免了這些附著了小氣泡的厭氧顆粒污泥或絮狀污泥進入到沉降區并隨流出液流出，影響出水水質并導致厭氧微生物流失的問題。

（2）通過所述旋流循環裝置實現將所述罐體上部的液體循環回流至罐體底部，可以在所述罐體的內部形成旋流，使厭氧污泥床變成厭氧污泥膨脹床，具有對所述進水管的進水進行稀釋的作用，提高罐體內部的混合效果和處理效果好；還可以取消進水均勻布水裝置，避免進水均勻布水裝置堵塞問題，節省均勻布水裝置建造成本。即所述旋流循環裝置使本發明的厭氧反應器內部的液體流態更加合理，旋流厭氧污泥膨脹床反應區處于膨脹狀態，更容易形成厭氧顆粒污泥，而形成厭氧顆粒污泥的厭氧反應器生態系統更穩定、反應效率更高。

（發明人：劉福勇;李文玉;施泰安）
