公布日：2022.09.27
申請日：2022.08.29
分類號：B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D24/46(2006.01)I
摘要
本發明屬于水處理設備技術領域，具體的說是一種污水處理設備用處理罐，包括罐體，所述罐體內部安裝有多級過濾機構，所述多級過濾機構包括進水管，多級過濾器，還包括反沖洗組件，所述反沖洗組件延伸至多級過濾器內部，所述反沖洗組件用于多級過濾器進行反沖洗；隔斷沖洗組件，所述隔斷沖洗組件安裝于多級過濾機構內部，所述隔斷沖洗組件與沖洗管導通連接，所述隔斷沖洗組件用于對反沖洗水進行導向、增壓，所述隔斷沖洗組件與過濾構件相配合，對部分過濾構件進行隔斷，進而致使反沖洗作業與過濾作業的相互影響程度較小，進而使反沖洗作業與過濾作業可以同時進行。
權利要求書
1.一種污水處理設備用處理罐，包括罐體，所述罐體內部安裝有多級過濾機構，所述多級過濾機構包括進水管，所述進水管固定連接在罐體上，所述進水管外接污水泵送裝置，所述罐體遠離進水管一側安裝有出水管；多級過濾器，所述多級過濾器通過支架固定安裝在罐體內部，所述多級過濾器與進水管導通連接，所述多級過濾器為多個過濾器依次通過管道串聯而成，所述多級過濾器遠離進水管一端開口設計，所述多級過濾器內部安裝有多個過濾構件；其特征在于：還包括反沖洗組件，所述反沖洗組件延伸至多級過濾器內部，所述反沖洗組件由反沖泵、沖洗管組成，所述反沖泵固定安裝在罐體外端，所述反沖泵用于抽取罐體內過濾水，并向沖洗管中輸送；所述沖洗管延伸至多級過濾機構內部，所述沖洗管用于對多級過濾機構進行反沖洗；隔斷沖洗組件，所述隔斷沖洗組件安裝于多級過濾機構內部，所述隔斷沖洗組件與沖洗管導通連接，所述隔斷沖洗組件用于對反沖洗水進行導向、增壓，所述隔斷沖洗組件與過濾構件相配合，對部分過濾構件進行隔斷；所述隔斷沖洗組件包括連接管，所述連接管通過支架固定安裝在多級過濾機構內部，所述連接管與沖洗管導通連接；驅動盒，所述驅動盒固定安裝在連接管上，所述驅動盒內部轉動連接有轉動軸，所述轉動軸上固定安裝有渦輪扇，所述連接管于驅動盒內開口與渦輪扇邊緣相切；導向管，所述轉動軸延伸至多級過濾機構中的過濾構件兩側，所述轉動軸位于過濾構件兩側均通過彈簧彈性安裝有導向管，所述導向管相互靠近一側均開口設置，所述驅動盒內腔與導向管內腔通過導管導通設計；排污管，所述排污管固定連接在遠離驅動盒一側的導向管上，多個所述排污管匯總后延伸至外界；所述導向管相互靠近一側均固定連接有永磁片，且位于過濾構件兩側的永磁片異性相吸，所述導向管與轉動軸滑動連接；靠近所述驅動盒一側的導向管隨著與過濾構件的距離縮短，其開口面積逐漸減小，遠離所述驅動盒一側的導向管隨著與過濾構件的距離縮短，其開口面積逐漸增大；靠近所述驅動盒一側的導向管開口處固定安裝有孔板，所述孔板為表面間隔開孔的板狀結構體，多個所述孔板上開孔均錯位設置，且對應同一個過濾構件的孔板相互匹配；所述孔板靠近過濾構件一側開孔面積大于孔板遠離過濾構件一側開孔面積。
2.根據權利要求1所述的一種污水處理設備用處理罐，其特征在于：遠離所述驅動盒一側的導向管上固定連接有刮板，所述刮板位于導向管內腔遠離轉動方向一側。
3.根據權利要求2所述的一種污水處理設備用處理罐，其特征在于：遠離所述驅動盒一側的導向管靠近轉動方向一側轉動連接有滾動輪，所述滾動輪表面均勻開設有隔槽。
4.根據權利要求3所述的一種污水處理設備用處理罐，其特征在于：所述滾動輪與導向管之間通過單向軸承單向轉動連接。
發明內容
為了彌補現有技術的不足，解決上述技術問題，本發明提出的一種污水處理設備用處理罐。
本發明解決其技術問題所采用的技術方案是：本申請?jiān)诠ぷ鲿r(shí)，僅對位于兩個導向管之間的部分過濾構件進行反沖洗，在反沖洗的過程中，能夠通過減少?zèng)_擊面積的方式，增強反沖洗的效果，同時由于反沖洗過程僅在兩個導向管之間的位置進行，在導向管的攔截作用下，導向管內外兩側的空間導通效果較差，因此本申請?jiān)O(shè)置的隔斷沖洗組件可以在多級過濾器的過濾作業過程中進行反沖洗作業。

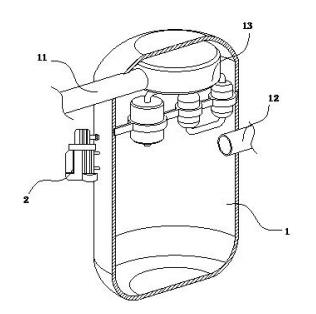

本發明所述的一種污水處理設備用處理罐，包括
罐體，所述罐體內部安裝有多級過濾機構，所述多級過濾機構包括
進水管，所述進水管固定連接在罐體上，所述進水管外接污水泵送裝置，所述罐體遠離進水管一側安裝有出水管；
多級過濾器，所述多級過濾器通過支架固定安裝在罐體內部，所述多級過濾器與進水管導通連接，所述多級過濾器為多個過濾器依次通過管道串聯而成，所述多級過濾器遠離進水管一端開口設計，所述多級過濾器內部安裝有多個過濾構件；
還包括反沖洗組件，所述反沖洗組件延伸至多級過濾器內部，所述反沖洗組件由反沖泵、沖洗管組成，所述反沖泵固定安裝在罐體外端，所述反沖泵用于抽取罐體內過濾水，并向沖洗管中輸送；
所述沖洗管延伸至多級過濾機構內部，所述沖洗管用于對多級過濾機構進行反沖洗；
隔斷沖洗組件，所述隔斷沖洗組件安裝于多級過濾機構內部，所述隔斷沖洗組件與沖洗管導通連接，所述隔斷沖洗組件用于對反沖洗水進行導向、增壓，所述隔斷沖洗組件與過濾構件相配合，對部分過濾構件進行隔斷。
優選的，所述隔斷沖洗組件包括
連接管，所述連接管通過支架固定安裝在多級過濾機構內部，所述連接管與沖洗管導通連接；
驅動盒，所述驅動盒固定安裝在連接管上，所述驅動盒內部轉動連接有轉動軸，所述轉動軸上固定安裝有渦輪扇，所述連接管于驅動盒內開口與渦輪扇邊緣相切；
導向管，所述轉動軸延伸至多級過濾機構中的過濾構件兩側，所述轉動軸位于過濾構件兩側均通過彈簧彈性安裝有導向管，所述導向管相互靠近一側均開口設置，所述驅動盒內腔與導向管內腔通過導管導通設計；
排污管，所述排污管固定連接在遠離驅動盒一側的導向管上，多個所述排污管匯總后延伸至外界。
優選的，所述導向管相互靠近一側均固定連接有永磁片，且位于過濾構件兩側的永磁片異性相吸，所述導向管與轉動軸滑動連接。
優選的，靠近所述驅動盒一側的導向管隨著與過濾構件的距離縮短，其開口面積逐漸減小，遠離所述驅動盒一側的導向管隨著與過濾構件的距離縮短，其開口面積逐漸增大。
優選的，遠離所述驅動盒一側的導向管上固定連接有刮板，所述刮板位于導向管內腔遠離轉動方向一側。
優選的，遠離所述驅動盒一側的導向管靠近轉動方向一側轉動連接有滾動輪，所述滾動輪表面均勻開設有隔槽。
優選的，所述滾動輪與導向管之間通過單向軸承單向轉動連接。
優選的，靠近所述驅動盒一側的導向管開口處固定安裝有孔板，所述孔板為表面間隔開孔的板狀結構體，多個所述孔板上開孔均錯位設置，且對應同一個過濾構件的孔板相互匹配。
優選的，所述孔板靠近過濾構件一側開孔面積大于孔板遠離過濾構件一側開孔面積。
本發明的有益效果如下：
1.本發明所述的一種污水處理設備用處理罐，利用隔斷沖洗組件對反沖洗水流進行導向、增壓，進而增強反沖洗水對過濾構件的沖洗效果，同時在沖洗過程中，隔斷沖洗組件能夠?qū)⒉糠诌^濾構件與過濾器內腔進行相對隔絕，進而在反沖洗的過程中，一方面利用隔絕效果，降低多級過濾器中流動的污水對反沖洗的負面影響，避免污水流動時與反沖洗水形成對沖，進而保障反沖洗對過濾構件的清洗效果，另一方面，利用隔絕效果，降低反沖洗后沖刷出的大量雜質、污泥重新進入污水中，并隨著污水的流動，再次堵塞在過濾構件表面的概率。
2.本發明所述的一種污水處理設備用處理罐，本申請?jiān)诠ぷ鲿r(shí)，僅對位于兩個導向管之間的部分過濾構件進行反沖洗，在反沖洗的過程中，能夠通過減少?zèng)_擊面積的方式，增強反沖洗的效果，同時由于反沖洗過程僅在兩個導向管之間的位置進行，在導向管的攔截作用下，導向管內外兩側的空間導通效果較差，因此本申請?jiān)O(shè)置的隔斷沖洗組件可以在多級過濾器的過濾作業過程中進行反沖洗作業。
（發明人：梁晨曦;周增春;曹靜;岳桂存）
