公布日：2022.10.04
申請日：2022.07.07
分類號：C02F9/12(2006.01)I;C02F1/48(2006.01)I;B01D36/04(2006.01)I;B01D33/11(2006.01)I;B01D33/72(2006.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種工廠污水循環處理設備，其結構包括過濾機構、沉淀箱、排水管、支撐腳、循環水箱、循環管，過濾機構安裝在沉淀箱頂部并且相貫通，沉淀箱底部設有排水管并且相貫通，轉動濾筒對污水進行旋轉過濾，避免懸浮物和膠狀物堵塞在濾網機構內部，通過外貼板內側端設置的滾珠與轉動濾筒外側端面抵觸滑動，避免轉動過程中發生卡頓，旋轉片帶動進水筒進行轉動，經過進水筒內部的磁棒將污水中的固體金屬進行磁性吸附去除，避免固體金屬在污水中發生下沉參與化學反應，通過扭力軸為擺動片施加彈性扭力，使得擺動片受到污水水壓時能夠進行上下擺動，提高對污水中懸浮物和膠狀物進行過濾的效果。
權利要求書

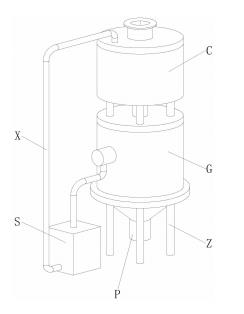

1.一種工廠污水循環處理設備，其結構包括過濾機構（C）、沉淀箱（G）、排水管（P）、支撐腳（Z）、循環水箱（S）、循環管（X），所述過濾機構（C）安裝在沉淀箱（G）頂部并且相貫通，所述沉淀箱（G）底部設有排水管（P）并且相貫通，所述支撐腳（Z）焊接于沉淀箱（G）底部，所述沉淀箱（G）通過管道與循環水箱（S）相貫通，所述循環水箱（S）通過循環管（X）與過濾機構（C）上端內部相貫通，其特征在于：所述過濾機構（C）包括過濾箱（c5）、進水管（c9）、輔滑機構（c4）、濾網機構（c7）、出水管（c2），所述過濾箱（c5）安裝在沉淀箱（G）頂部，并且過濾箱（c5）頂部設有進水管（c9），所述輔滑機構（c4）安裝在過濾箱（c5）內部上端，并且輔滑機構（c4）與濾網機構（c7）外側端面滑動連接，所述濾網機構（c7）設在過濾箱（c5）內部上端，并且濾網機構（c7）位于進水管（c9）下方，所述出水管（c2）嵌在過濾箱（c5）底部，并且出水管（c2）與沉淀箱（G）頂部相貫通，所述循環水箱（S）通過循環管（X）與過濾箱（c5）上端內部相貫通。
2.根據權利要求1所述的一種工廠污水循環處理設備，其特征在于：所述輔滑機構（c4）包括彈簧管套（c45）、擠壓桿（c41）、外貼板（c48）、滾珠（c42），所述彈簧管套（c45）固定安裝在過濾箱（c5）內壁上，并且擠壓桿（c41）外側端采用間隙配合安裝在彈簧管套（c45）內部，所述擠壓桿（c41）內側端與外貼板（c48）外側端面相焊接，所述外貼板（c48）內側端面設有滾珠（c42），并且外貼板（c48）位于濾網機構（c7）外側，所述滾珠（c42）與濾網機構（c7）外側端面滑動連接。
3.根據權利要求2所述的一種工廠污水循環處理設備，其特征在于：所述濾網機構（c7）包括轉動濾筒（c78）、支撐連桿（c74）、葉片（c76）、吸附機構（c72），所述轉動濾筒（c78）設在過濾箱（c5）內部上端，并且轉動濾筒（c78）外側端面與滾珠（c42）滑動連接，所述轉動濾筒（c78）內側與支撐連桿（c74）上端相焊接，所述支撐連桿（c74）下端焊接有葉片（c76），所述吸附機構（c72）位于轉動濾筒（c78）上端中部。
4.根據權利要求3所述的一種工廠污水循環處理設備，其特征在于：所述吸附機構（c72）包括分離管（72t）、導向片（72d）、磁吸機構（72x）、限位管（72b）、彈簧桿（72v）、分散機構（72n），所述分離管（72t）位于轉動濾筒（c78）上端中部，并且分離管（72t）內部上端設有導向片（72d），所述導向片（72d）位于磁吸機構（72x）上方，所述磁吸機構（72x）設在分離管（72t）內部，所述限位管（72b）固定安裝在分離管（72t）內部中端，所述彈簧桿（72v）上端采用間隙配合安裝在限位管（72b）內部，并且彈簧桿（72v）下端焊接有分散機構（72n），所述分散機構（72n）位于分離管（72t）下方。
5.根據權利要求4所述的一種工廠污水循環處理設備，其特征在于：所述磁吸機構（72x）包括進水筒（x3）、旋轉片（x1）、進水槽（c6）、磁棒（x9），所述進水筒（x3）位于導向片（72d）下方，并且進水筒（x3）外側設有旋轉片（x1），所述進水槽（c6）貫穿于進水筒（x3）外側內部，所述磁棒（x9）貫穿于進水筒（x3）內部中端，并且進水筒（x3）通過磁棒（x9）設在分離管（72t）內部。
6.根據權利要求4所述的一種工廠污水循環處理設備，其特征在于：所述分散機構（72n）包括固定盤（n2）、扭力軸（v8）、擺動片（n4），所述固定盤（n2）上端面與彈簧桿（72v）下端相焊接，所述固定盤（n2）內部通過扭力軸（v8）與擺動片（n4）內側端相鉸接，所述擺動片（n4）位于分離管（72t）下方。
發明內容
本發明實現技術目的所采用的技術方案是：該一種工廠污水循環處理設備，其結構包括過濾機構、沉淀箱、排水管、支撐腳、循環水箱、循環管，所述過濾機構安裝在沉淀箱頂部并且相貫通，所述沉淀箱底部設有排水管并且相貫通，所述支撐腳焊接于沉淀箱底部，所述沉淀箱通過管道與循環水箱相貫通，所述循環水箱通過循環管與過濾機構上端內部相貫通，所述過濾機構包括過濾箱、進水管、輔滑機構、濾網機構、出水管，所述過濾箱安裝在沉淀箱頂部，并且過濾箱頂部設有進水管，所述輔滑機構安裝在過濾箱內部上端，并且輔滑機構與濾網機構外側端面滑動連接，所述濾網機構設在過濾箱內部上端，并且濾網機構位于進水管下方，所述出水管嵌在過濾箱底部，并且出水管與沉淀箱頂部相貫通，所述循環水箱通過循環管與過濾箱上端內部相貫通，所述輔滑機構共設有兩個，并且呈對稱安裝在濾網機構外側左右兩端。
作為本發明的進一步改進，所述輔滑機構包括彈簧管套、擠壓桿、外貼板、滾珠，所述彈簧管套固定安裝在過濾箱內壁上，并且擠壓桿外側端采用間隙配合安裝在彈簧管套內部，所述擠壓桿內側端與外貼板外側端面相焊接，所述外貼板內側端面設有滾珠，并且外貼板位于濾網機構外側，所述滾珠與濾網機構外側端面滑動連接，所述外貼板呈圓錐形弧面結構，與濾網機構外側端面較為貼合，并且外貼板內側端面等距設有五個滾珠。
作為本發明的進一步改進，所述濾網機構包括轉動濾筒、支撐連桿、葉片、吸附機構，所述轉動濾筒設在過濾箱內部上端，并且轉動濾筒外側端面與滾珠滑動連接，所述轉動濾筒內側與支撐連桿上端相焊接，所述支撐連桿下端焊接有葉片，所述吸附機構位于轉動濾筒上端中部，所述葉片共設有四個，并且均設在支撐連桿下端，所述吸附機構上端采用卡合的方式安裝在進水管內部。
作為本發明的進一步改進，所述吸附機構包括分離管、導向片、磁吸機構、限位管、彈簧桿、分散機構，所述分離管位于轉動濾筒上端中部，并且分離管內部上端設有導向片，所述導向片位于磁吸機構上方，所述磁吸機構設在分離管內部，所述限位管固定安裝在分離管內部中端，所述彈簧桿上端采用間隙配合安裝在限位管內部，并且彈簧桿下端焊接有分散機構，所述分散機構位于分離管下方，所述磁吸機構共設有兩個，并且呈左右對稱安裝在倒V字型的導向片兩側下端。
作為本發明的進一步改進，所述磁吸機構包括進水筒、旋轉片、進水槽、磁棒，所述進水筒位于導向片下方，并且進水筒外側設有旋轉片，所述進水槽貫穿于進水筒外側內部，所述磁棒貫穿于進水筒內部中端，并且進水筒通過磁棒設在分離管內部，所述進水槽共設有六個，并且呈環型等距分布在進水筒外側內部。
作為本發明的進一步改進，所述分散機構包括固定盤、扭力軸、擺動片，所述固定盤上端面與彈簧桿下端相焊接，所述固定盤內部通過扭力軸與擺動片內側端相鉸接，所述擺動片位于分離管下方，所述擺動片共設有四個，并且設在固定盤外側四個方位上，每個擺動片與固定盤連接處均設有兩個扭力軸。
本發明的有益效果在于：
1.葉片帶動支撐連桿轉動，轉動濾筒對污水進行旋轉過濾，避免懸浮物和膠狀物堵塞在濾網機構內部，外貼板始終與轉動的轉動濾筒外側端面進行貼合，并且通過外貼板內側端設置的滾珠與轉動濾筒外側端面抵觸滑動，從而提高轉動濾筒進行旋轉過濾過程中的順滑程度，避免轉動過程中發生卡頓。
2.旋轉片帶動進水筒進行轉動，通過外側設置的六個進水槽使得進水筒在進行轉動的過程中不斷的進水，經過進水筒內部的磁棒將污水中的固體金屬進行磁性吸附去除，避免固體金屬在污水中發生下沉參與化學反應，通過扭力軸為擺動片施加彈性扭力，使得擺動片受到污水水壓時能夠進行上下擺動，提高污水與外側的轉動濾筒進行接觸，從而提高對污水中懸浮物和膠狀物進行過濾的效果。
（發明人：王寧;王世友;王中和）
