摘要
本發明涉及污水處理技術領域，尤其是涉及一種在AOA連續流系統中實現污水深度脫氮同步污泥減量的裝置及方法。包括連續流AOA反應器，所述連續流AOA反應器包括依次連接的厭氧區、好氧區、缺氧區和厭氧氨氧化反應區；厭氧區通過進水管與水箱連接，厭氧區的底部通過污泥回流管與二沉池連接，厭氧區的底部通過超越管與厭氧氨氧化反應區連接；二沉池的出泥口通過進泥管與污泥發酵罐連接，污泥發酵液儲存箱通過進液管與缺氧區連接。本發明提供的技術方案通過將污泥發酵與AOA系統結合的策略，在強化生物深度脫氮過程的同時充分利用了剩余污泥中的碳源，實現污泥減量，減少環境污染。
權利要求書

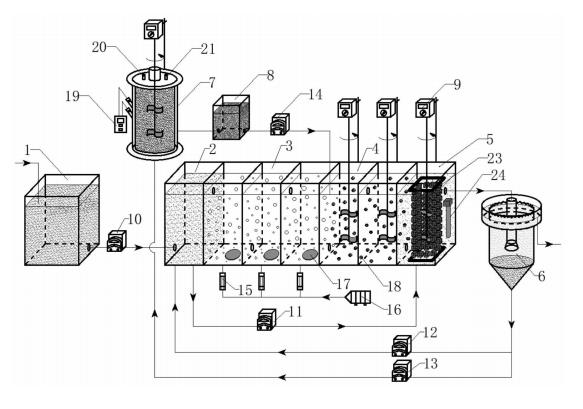

1.一種在AOA連續流系統中實現污水深度脫氮同步污泥減量的裝置，其特征在于，包括連續流AOA反應器，所述連續流AOA反應器包括依次連接的厭氧區(2)、好氧區(3)、缺氧區(4)和厭氧氨氧化反應區(5)；所述厭氧區(2)的入水口通過進水管與水箱(1)連接，所述厭氧區(2)的底部通過污泥回流管與二沉池(6)連接，所述厭氧區(2)的底部通過超越管與所述厭氧氨氧化反應區(5)連接；所述二沉池(6)的出泥口通過進泥管與污泥發酵系統連接，所述污泥發酵系統包括污泥發酵罐(7)和污泥發酵液儲存箱(8)，所述污泥發酵罐(7)的進泥口通過管道與所述二沉池(6)連接，所述污泥發酵罐(7)的出泥口通過管道與所述污泥發酵液儲存箱(8)連接，所述污泥發酵液儲存箱(8)的出液口通過進液管與所述缺氧區(4)連接。
2.根據權利要求1所述的裝置，其特征在于，所述厭氧區(2)、所述好氧區(3)、所述缺氧區(4)和所述厭氧氨氧化反應區(5)通過連接孔依次連通，所述連接孔上下錯位排列，所述厭氧區(2)、所述好氧區(3)、所述缺氧區(4)和所述厭氧氨氧化反應區(5)的體積比為1:3:2:1。
3.根據權利要求2所述的裝置，其特征在于，所述好氧區(3)底部設有曝氣盤(17)，所述曝氣盤(17)通過曝氣管與鼓風機(16)連接，所述管道上設有轉子流量計(15)；所述缺氧區(4)內部設有空心環填料(18)；所述厭氧氨氧化反應區(5)內設有已接種厭氧氨氧化菌的懸掛式聚氨酯海綿填料(22)。
4.根據權利要求1所述的裝置，其特征在于，所述污泥發酵罐(7)的頂部設有排氣口(20)和加藥口(21)。
5.根據權利要求1所述的裝置，其特征在于，所述缺氧區(4)、所述厭氧氨氧化反應區(5)和所述污泥發酵罐(7)內部均設有攪拌槳，所述攪拌槳的頂端均連接有攪拌器(9)。
6.采用權利要求1-5任一所述的裝置實現污水深度脫氮同步污泥減量的方法，其特征在于，包括以下步驟：(1)系統啟動階段系統水力停留時間為18-19h，污泥齡為10-15d，所述好氧區(3)的DO為2.0-4.0mg/L；在所述缺氧區(4)內設置空心環填料(18)，攪拌使空心環填料(18)處于流化狀態以加快掛膜速度；在所述厭氧氨氧化反應區(5)內設置懸掛式聚氨酯海綿填料(22)，調節水溫穩定在28-32℃；所述厭氧區(2)、所述好氧區(3)和所述缺氧區(4)的污泥濃度控制在3000-5000mg/L；所述二沉池(6)的污泥回流比為100％；所述厭氧區(2)超越流量比為50％；所述水箱(1)加入人工配水，待出水各指標穩定后，逐漸增加生活污水量至全部為生活污水，連續運行后出水水質NH4+-N為5.0-8.0mg/L、NO3--N為3.0-5.0mg/L、COD為30.0-40.0mg/L，則系統啟動完成；(2)穩定運行階段所述二沉池(6)內除回流至所述厭氧區(2)外的污泥通過進泥泵(13)進入所述污泥發酵罐(7)中，向所述污泥發酵罐(7)中加入NaOH溶液，pH值為9.5-10.5，投加周期為2次/d，發酵溫度為28-32℃，測得VFAs與SCOD的比值≥40％時，則污泥發酵系統啟動完成；所述污泥發酵罐(7)產生的污泥發酵混合物經離心處理后，上清液儲存在所述污泥發酵液儲存箱(8)中備用，通過進液泵(14)進入所述缺氧區(4)內，當系統出水水質NH4+-N低于1.0mg/L、NO2--N低于0.5mg/L、NO3--N低于2.0mg/L、COD低于20.0mg/L時，則系統穩定運行。
7.根據權利要求6所述的方法，其特征在于，所述步驟(1)中的人工配水組成為：NH4Cl為190.8mg/L、葡萄糖為188.7mg/L、KH2PO4為22.0mg/L、NaHCO3為800.0mg/L、CaCl2為15.0mg/L、MgSO4•7H2O為20.0mg/L。
8.根據權利求6所述的方法，其特征在于，所述步驟(1)中所述鼓風機(16)額定排氣量為100L/h；所述轉子流量計(15)額定量程為3L/min；所述缺氧區(4)的攪拌器轉速為90-100rpm，所述厭氧氨氧化反應區(5)的攪拌器轉速為60-70rpm；所述缺氧區(4)內空心環填料(18)的填充比為20％-30％、孔隙率為85-90％、比表面積為300-500m2/m3、密度為800-1000kg/m3；所述厭氧氨氧化反應區(5)內懸掛式聚氨酯海綿填料(22)的填充比為15-20％、孔隙率為90-95％、比表面積為15000-18000m2/m3、堆密度為18-20kg/m3。
9.根據權利求6所述的方法，其特征在于，所述步驟(2)中NaOH溶液的濃度為3.5-4.0mol/L，NaOH溶液加入量與污泥發酵混合物體積的比例為3:1000-3.5:1000。
10.根據權利求6所述的方法，其特征在于，所述步驟(2)中所述二沉池(6)的污泥進入所述污泥發酵罐(7)時控制所述污泥發酵罐(7)內的污泥濃度為8000-10000mg/L；所述污泥發酵液儲存箱(8)內的液體進入所述缺氧區(4)的進液體積比為3％-5％，投加頻率為2次/d。
發明內容
本發明的第一目的在于提供一種在AOA連續流系統中實現污水深度脫氮同步污泥減量的裝置，該裝置能夠在提高脫氮效率的同時減少污泥的排放量，降低污泥處理難度，更加環保。本發明還提供了采用該裝置實現污水深度脫氮同步污泥減量的方法，該方法簡單易操作。
本發明提供一種在AOA連續流系統中實現污水深度脫氮同步污泥減量的裝置，包括連續流AOA反應器，所述連續流AOA反應器包括依次連接的厭氧區、好氧區、缺氧區和厭氧氨氧化反應區；
所述厭氧區的入水口通過進水管與水箱連接，所述厭氧區的底部通過污泥回流管與二沉池連接，所述厭氧區的底部通過超越管與所述厭氧氨氧化反應區連接；
所述二沉池的出泥口通過進泥管與污泥發酵系統連接，所述污泥發酵系統包括污泥發酵罐和污泥發酵液儲存箱，所述污泥發酵罐的進泥口通過管道與所述二沉池連接，所述污泥發酵罐的出泥口通過管道與所述污泥發酵液儲存箱連接，所述污泥發酵液儲存箱的出液口通過進液管與所述缺氧區連接。
進一步地，所述厭氧區、所述好氧區、所述缺氧區和所述厭氧氨氧化反應區通過連接孔依次連通，所述連接孔上下錯位排列，所述厭氧區、所述好氧區、所述缺氧區和所述厭氧氨氧化反應區的體積比為1:3:2:1。
進一步地，所述好氧區底部設有曝氣盤，所述曝氣盤通過曝氣管與鼓風機連接，所述管道上設有轉子流量計；所述缺氧區內部設有空心環填料；所述厭氧氨氧化反應區內設有已接種厭氧氨氧化菌的懸掛式聚氨酯海綿填料。
進一步地，所述污泥發酵罐的頂部設有排氣口和加藥口。
進一步地，所述缺氧區、所述厭氧氨氧化反應區和所述污泥發酵罐內部均設有攪拌槳，所述攪拌槳的頂端均連接有攪拌器。
本發明提供的一種采用上述裝置實現污水深度脫氮同步污泥減量的方法，包括以下步驟：
(1)系統啟動階段
系統水力停留時間為18-19h，污泥齡為10-15d，所述好氧區DO為2.0-4.0mg/L；在所述缺氧區內置設空心環填料，攪拌使空心環填料處于流化狀態以加快掛膜速度；在所述厭氧氨氧化反應區內設置懸掛式聚氨酯海綿填料，調節水溫穩定在28-32℃；
所述厭氧區、所述好氧區和所述缺氧區的污泥濃度控制在3000-5000mg/L；所述二沉池的污泥回流比為100％；所述厭氧區超越流量比為50％；
所述水箱加入人工配水，待出水各指標穩定后，逐漸增加生活污水量至全部為生活污水，連續運行后出水水質NH4+-N為5.0-8.0mg/L、NO3--N為3.0-5.0mg/L、COD為30.0-40.0mg/L，則系統啟動完成；
(2)穩定運行階段
所述二沉池內除回流至所述厭氧區外的污泥通過進泥泵進入所述污泥發酵罐中，向所述污泥發酵罐中加入NaOH溶液，pH值為9.5-10.5，投加周期為2次/d，發酵溫度為28-32℃，測得VFAs與SCOD的比值≥40％時，則污泥發酵系統啟動完成；
所述污泥發酵罐產生的污泥發酵混合物經離心處理后，上清液儲存在所述污泥發酵液儲存箱中備用，通過進液泵進入所述缺氧區內，當系統出水水質NH4+-N低于1.0mg/L、NO2--N低于0.5mg/L、NO3--N低于2.0mg/L、COD低于20.0mg/L時，則系統穩定運行。
進一步地，所述步驟(1)中的人工配水組成為：NH4Cl為190.8mg/L、葡萄糖為188.7mg/L、KH2PO4為22.0mg/L、NaHCO3為800.0mg/L、CaCl2為15.0mg/L、MgSO4•7H2O為20.0mg/L。
進一步地，所述步驟(1)中所述鼓風機額定排氣量為100L/h；所述轉子流量計額定量程為3L/min；所述缺氧區的攪拌器轉速為90-100rpm，所述厭氧氨氧化反應區的攪拌器轉速為60-70rpm；
所述缺氧區內空心環填料的填充比為20％-30％、孔隙率為85-90％、比表面積為300-500m2/m3、密度為800-1000kg/m3；
所述厭氧氨氧化反應區內懸掛式聚氨酯海綿填料的填充比為15-20％、孔隙率為90-95％、比表面積為15000-18000m2/m3、堆密度為18-20kg/m3。
進一步地，所述步驟(2)中NaOH溶液的濃度為3.5-4.0mol/L，NaOH溶液加入量與污泥發酵混合物體積的比例為3:1000-3.5:1000。
進一步地，所述步驟(2)中所述步驟中所述二沉池的污泥進入所述污泥發酵罐時控制所述污泥發酵罐內的污泥濃度為8000-10000mg/L；
所述污泥發酵液儲存箱內的液體進入所述缺氧區的進液體積比為3％-5％，投加頻率為2次/d。
綜上所述，本發明具有以下優點：
(1)本發明提供的技術方案通過將污泥發酵系統與AOA系統結合的策略，在強化生物深度脫氮過程的同時充分利用了剩余污泥中的碳源，實現污泥減量。
(2)本發明提供的技術方案通過設置的連續流AOA反應器，能夠強化污泥內碳源的利用率，在節省外碳源的同時，也能降低好氧區的曝氣量，通過前置的厭氧區能夠增強系統的耐沖擊負荷，提高穩定性，設置的缺氧區及厭氧氨氧化反應區能夠有效持留微生物，形成生物膜，強化生物脫氮的同時也能減少剩余污泥的產量。
(3)本發明提供的技術方案通過設置的污泥發酵液儲存箱與缺氧區連接，利用污泥發酵液中的乙酸等揮發性脂肪酸作為缺氧區補充碳源，能夠?qū)崿F(xiàn)短程反硝化，為后續厭氧氨氧化提供底物NO2-的同時也能實現較高的脫氮效率；另外，設置的二沉池通過回流管與厭氧區連接，利用系統內自身產生的剩余污泥進行厭氧發酵能夠?qū)崿F(xiàn)同步污泥減量。
(4)本發明提供的技術方案通過在厭氧區與厭氧氨氮話反應之間設置超越管，一方面能夠在一定程度上減少好氧區曝氣對原水中碳源的過度消耗，另一方面也能夠補充厭氧氨氧化的底物NH4+；同時，原水中的有機物也能用于厭氧氨氧化反應區的反硝化過程，進一步提高脫氮效率。
(5)本發明提供的實現污水深度脫氮同步污泥減量的方法，流程簡單且容易控制，處理效率高，出水水質好，脫氮效率高，能夠減少污泥產生量，減少環境污染。
