公布日：2022.09.13
申請日：2022.07.04
分類號：C02F9/02(2006.01)I
摘要
本發明公開了一體化農村生活污水處理設備，包括沉淀箱和處理箱，沉淀箱與處理箱的頂部固定連接，沉淀箱的一端固定插設有進水管，進水管上螺紋連接與自吸泵；處理方法包括以下步驟：步驟1：先啟動自吸泵將污水通過進水管導入沉淀箱內；步驟2：然后啟動電機帶動轉桿轉動，并通過第一齒輪和第二齒輪之間的嚙合作用帶動傳動桿轉動，從而帶動切刀和螺旋攪拌帶對污水中的雜物進行打碎攪拌；步驟3：污水再通過導管進入處理箱內，依次通過第一過濾、吸附網和殺菌網的處理，并通過出水管排出。本發明通過打碎混合機構的設置，使設備可以對污水中的雜物進行打碎，防止堵塞管道和過濾機構，從而有效提升了污水處理設備的使用穩定性。
權利要求書

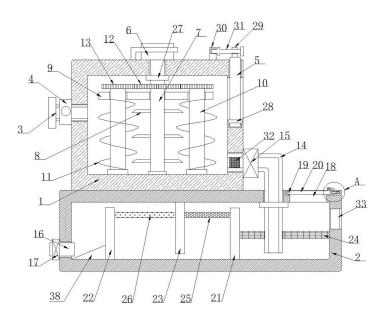

1.一體化農村生活污水處理設備，包括沉淀箱(1)和處理箱(2)，所述沉淀箱(1)與處理箱(2)的頂部固定連接，其特征在于，所述沉淀箱(1)的一端固定插設有進水管(3)，所述進水管(3)上螺紋連接與自吸泵(4)，所述沉淀箱(1)遠離進水管(3)的一端設有安裝口，所述安裝口內滑動插設有擋板(5)，所述擋板(5)的頂部貫穿安裝口的內壁并向上延伸；所述沉淀箱(1)的頂部固定連接有電機(6)，所述電機(6)的輸出端固定連接有轉桿(7)，所述轉桿(7)的底部貫穿沉淀箱(1)的頂部并向內延伸，所述轉桿(7)延伸的一端固定連接有多個切刀(8)，所述沉淀箱(1)的內壁上固定連接有支撐板(9)，所述支撐板(9)上轉動插設有對稱設置的多個傳動桿(10)，所述傳動桿(10)上環繞設有螺旋攪拌帶(11)，所述轉桿(7)頂部固定套接有第一齒輪(12)，所述傳動桿(10)上固定套接有與第一齒輪(12)相嚙合的第二齒輪(13)；所述沉淀箱(1)與處理箱(2)的頂部通過導管(14)連通，所述導管(14)上螺紋連接有止回閥(15)，所述處理箱(2)遠離導管(14)一側內壁的底部固定插設有出水管(16)，所述出水管(16)上螺紋連接有出水閥門(17)，所述處理箱(2)靠近導管(14)一端的底部設有清理口(18)，所述清理口(18)內通過轉軸(19)轉動連接有蓋板(20)；所述處理箱(2)的內底部固定連接有第一隔板(21)和第二隔板(22)，所述第一隔板(21)和第二隔板(22)之間設有第三隔板(23)，所述第三隔板(23)與處理箱(2)的內頂部固定連接，所述第一隔板(21)和處理箱(2)的內壁通過第一過濾網(24)連接，所述第一隔板(21)的頂部與第三隔板(23)之間通過吸附網(25)連接，所述第三隔板(23)的底部與第二隔板(22)的頂部通過殺菌網(26)連接。
2.根據權利要求1所述的一體化農村生活污水處理設備，其特征在于，所述轉桿(7)的頂部轉動套接有密封圈(27)，所述密封圈(27)的一側與沉淀箱(1)的內頂部相抵。
3.根據權利要求1所述的一體化農村生活污水處理設備，其特征在于，所述擋板(5)的底部固定套接有限位套(28)。
4.根據權利要求1所述的一體化農村生活污水處理設備，其特征在于，所述擋板(5)的底部固定連接有卡塊(29)，所述沉淀箱(1)的頂部固定連接有固定塊(30)，所述卡塊(29)上滑動插設有插銷(31)，所述固定塊(30)上設有與插銷(31)對應的插槽。
5.根據權利要求1所述的一體化農村生活污水處理設備，其特征在于，所述導管(14)靠近沉淀箱(1)的一端固定插設有第二過濾網(32)。
6.根據權利要求1所述的一體化農村生活污水處理設備，其特征在于，所述處理箱(2)的內壁上設有觀察口，所述觀察口內固定插設有透明玻璃板(33)。
7.根據權利要求1所述的一體化農村生活污水處理設備，其特征在于，所述第二隔板(22)與處理箱(2)的內底部通過導流板(38)固定連接。
8.根據權利要求1所述的一體化農村生活污水處理設備，其特征在于，所述蓋板(20)遠離轉軸(19)的一端固定連接有鎖緊塊(34)，所述處理箱(2)的頂部設有鎖緊槽，所述鎖緊槽內固定連接有鎖緊桿(35)，所述鎖緊桿(35)上滑動套接有L型卡桿(36)，所述鎖緊塊(34)上設有與L型卡桿(36)對應的卡槽。
9.根據權利要求8所述的一體化農村生活污水處理設備，其特征在于，所述鎖緊桿(35)上套設有彈簧(37)，所述彈簧(37)的兩端分別與L型卡桿(36)和鎖緊槽內壁固定連接。
10.根據權利要求1-9任一所述的一體化農村生活污水處理設備的污水處理方法，其特征在于，包括以下步驟：步驟1：先啟動自吸泵(4)將污水通過進水管(3)導入沉淀箱(1)內；步驟2：然后啟動電機(6)帶動轉桿(7)轉動，并通過第一齒輪(12)和第二齒輪(13)之間的嚙合作用帶動傳動桿(10)轉動，從而帶動切刀(8)和螺旋攪拌帶(11)對污水中的雜物進行打碎攪拌；步驟3：污水再通過導管(14)進入處理箱(2)內，依次通過第一過濾、吸附網(25)和殺菌網(26)的處理，并通過出水管(16)排出。
發明內容
1.要解決的技術問題
本發明的目的是為了解決現有技術中污水處理設備組機構較為簡單，在使用時污水處理設備的管道和濾網也經常出現堵塞的問題，而提出的一體化農村生活污水處理設備及污水處理方法。
2.技術方案
為了實現上述目的，本發明采用了如下技術方案：
一體化農村生活污水處理設備，包括沉淀箱和處理箱，所述沉淀箱與處理箱的頂部固定連接，所述沉淀箱的一端固定插設有進水管，所述進水管上螺紋連接與自吸泵，所述沉淀箱遠離進水管的一端設有安裝口，所述安裝口內滑動插設有擋板，所述擋板的頂部貫穿安裝口的內壁并向上延伸；
所述沉淀箱的頂部固定連接有電機，所述電機的輸出端固定連接有轉桿，所述轉桿的底部貫穿沉淀箱的頂部并向內延伸，所述轉桿延伸的一端固定連接有多個切刀，所述沉淀箱的內壁上固定連接有支撐板，所述支撐板上轉動插設有對稱設置的多個傳動桿，所述傳動桿上環繞設有螺旋攪拌帶，所述轉桿頂部固定套接有第一齒輪，所述傳動桿上固定套接有與第一齒輪相嚙合的第二齒輪；
所述沉淀箱與處理箱的頂部通過導管連通，所述導管上螺紋連接有止回閥，所述處理箱遠離導管一側內壁的底部固定插設有出水管，所述出水管上螺紋連接有出水閥門，所述處理箱靠近導管一端的底部設有清理口，所述清理口內通過轉軸轉動連接有蓋板；
所述處理箱的內底部固定連接有第一隔板和第二隔板，所述第一隔板和第二隔板之間設有第三隔板，所述第三隔板與處理箱的內頂部固定連接，所述第一隔板和處理箱的內壁通過第一過濾網連接，所述第一隔板的頂部與第三隔板之間通過吸附網連接，所述第三隔板的底部與第二隔板的頂部通過殺菌網連接。
優選地，所述轉桿的頂部轉動套接有密封圈，所述密封圈的一側與沉淀箱的內頂部相抵。
優選地，所述擋板的底部固定套接有限位套。
優選地，所述擋板的底部固定連接有卡塊，所述沉淀箱的頂部固定連接有固定塊，所述卡塊上滑動插設有插銷，所述固定塊上設有與插銷對應的插槽。
優選地，所述導管靠近沉淀箱的一端固定插設有第二過濾網。
優選地，所述處理箱的內壁上設有觀察口，所述觀察口內固定插設有第二過濾網。
優選地，所述第二隔板與處理箱的內頂部通過導流板固定連接。
優選地，所述蓋板遠離轉軸的一端固定連接有鎖緊塊，所述處理箱的頂部設有鎖緊槽，所述鎖緊槽內固定連接有鎖緊桿，所述鎖緊桿上滑動套接有L型卡桿，所述鎖緊塊上設有與L型卡桿對應的卡槽。
優選地，所述鎖緊桿上套設有彈簧，所述彈簧的兩端分別與L型卡桿和鎖緊槽內壁固定連接。
本發明還提出了一體化農村生活污水處理設備的污水處理方法，包括以下步驟：
步驟1：先啟動自吸泵將污水通過進水管導入沉淀箱內；
步驟2：然后啟動電機帶動轉桿轉動，并通過第一齒輪和第二齒輪之間的嚙合作用帶動傳動桿轉動，從而帶動切刀和螺旋攪拌帶對污水中的雜物進行打碎攪拌；
步驟3：污水再通過導管進入處理箱內，依次通過第一過濾、吸附網和殺菌網的處理，并通過出水管排出。
3.有益效果
相比于現有技術，本發明的優點在于：
(1)本發明中，通過打碎混合機構的設置，使設備可以對污水中的雜物進行打碎，防止堵塞管道和過濾機構，從而有效提升了污水處理設備的使用穩定性。
(2)本發明中，安裝口的設置，可以方便對沉淀箱內進行清理，同時擋板的設置，可以防止污水的漏出，同時插銷可以方便對擋板進行固定，同時密封圈可以防止污水漏出。
(3)本發明中，清理口的設置，可以方便對處理箱內進行清理，同時L型卡桿可以方便對蓋板進行固定，同時止回閥的設置，可以防止污水倒流，同時第二過濾網可以對污水起到一定過濾作用。
（發明人：吳偉軍;楊震華）
