公布日：2022.02.11

申請日：2021.06.25

分類號：C02F9/04(2006.01)I;B01D21/00(2006.01)I;B01D21/02(2006.01)I;C02F1/52(2006.01)N

摘要

本發明涉及水處理設備技術領域，提供一種自平衡懸浮污泥高速沉淀池，包括：混凝區，集水管，用以收集所述混凝區中的水體；絮凝區，設置在所述混凝區下游，所述集水管的另一端進入所述絮凝區；水體加速裝置，分別設置在所述混凝區和所述絮凝區中；配水管組，一端與所述絮凝區相通，另一端設置在所述沉淀區中。該自平衡懸浮污泥高速沉淀池依靠水體自身的動能進行攪拌，無需在混凝區以及絮凝區設置攪拌器，降低了整個自平衡懸浮污泥高速沉淀池的電力負荷，有利于降低運行成本，并且，在絮凝區與沉淀區之間設置配水管組，通過配水管組將絮凝區的水體引入沉淀區，以減少水體的能耗，從而改善水體行進乏力的問題。

權利要求書

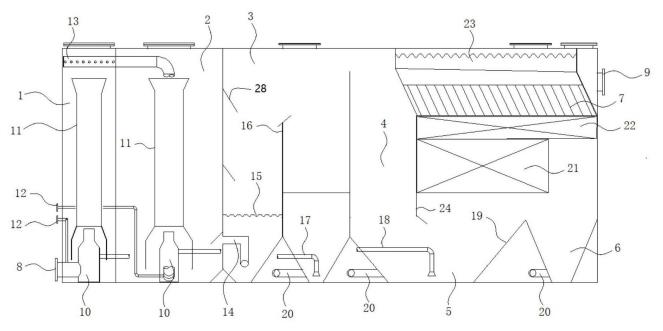

1.一種自平衡懸浮污泥高速沉淀池，其特征在于，包括：混凝區(1)，其上設置有反應器進水口(8)；集水管(13)，一端設置在所述混凝區(1)中，用以收集所述混凝區(1)中的水體；絮凝區(2)，設置在所述混凝區(1)下游，所述集水管(13)的另一端進入所述絮凝區(2)；水體加速裝置，分別設置在所述混凝區(1)和所述絮凝區(2)中，包括：噴管(10)，適于連接所述反應器進水口(8)或所述集水管(13)的另一端，沿水體的流動方向，所述噴管(10)的內徑的至少一部分發生減��；喉管(11)，包括喉管(11)進水口以及喉管(11)出水口，所述喉管(11)進水口罩設在所述噴管(10)上方，所述噴管(10)與所述喉管(11)之間形成加速水道；沉淀區(3)，設置在所述絮凝區(2)的下游，所述沉淀區(3)上設置有反應器出水口(9)；配水管組，一端與所述絮凝區(2)相通，另一端設置在所述沉淀區(3)中。

2.根據權利要求1所述的自平衡懸浮污泥高速沉淀池，其特征在于，所述配水管組包括引水管(14)與布水管(25)；所述引水管(14)的進水口與所述絮凝區(2)相通，所述引水管(14)的出水口朝向所述沉淀區(3)的底部設置，所述布水管(25)與所述引水管(14)的出水口相連，所述布水管(25)沿所述自平衡懸浮污泥高速沉淀池的寬度方向布設，所述布水管(25)的管壁設置有若干噴水孔(26)。

3.根據權利要求2所述的自平衡懸浮污泥高速沉淀池，其特征在于，沿所述布水管(25)的軸向設置兩排所述噴水孔(26)，兩排所述噴水孔(26)均位于所述布水管(25)朝向所述沉淀區(3)的底部的管壁上，且不同排相鄰的兩個所述噴水孔(26)錯縫布置。

4.根據權利要求1所述的自平衡懸浮污泥高速沉淀池，其特征在于，所述沉淀區(3)中設置有至少一個高密度絮體收集斗(16)，部分水體進入所述高密度絮體收集斗(16)中；至少一個絮體循環裝置(17)，一端作用在所述高密度絮體收集斗(16)中，另一端與至少一個所述水體加速裝置的所述噴管(10)相連。

5.根據權利要求1 4任一所述的自平衡懸浮污泥高速沉淀池，其特征在于，沿水體的流動方向，所述噴管(10)的至少一部分呈錐形設置。

6.根據權利要求5所述的自平衡懸浮污泥高速沉淀池，其特征在于，所述喉管(11)與所述噴管(10)相對應的區域，至少一部分呈錐形設置。

7.根據權利要求4所述的自平衡懸浮污泥高速沉淀池，其特征在于，還包括絮凝污泥懸浮區(5)，設置在所述高密度絮體收集斗(16)下游，所述絮凝污泥懸浮區(5)與所述高密度絮體收集斗(16)之間設置有絮體聚攏區(4)，所述絮凝污泥懸浮區(5)包括：絮凝污泥懸浮區(5)進口，適于承接上游的水體；緩沖板(19)，與所述絮凝污泥懸浮區(5)進口相對設置，沿高度方向，所述緩沖板(19)逐漸遠離所述絮凝污泥懸浮區(5)進口設置。

8.根據權利要求7所述的自平衡懸浮污泥高速沉淀池，其特征在于，還包括低密度絮體濃縮室(6)，設置在所述絮凝污泥懸浮區(5)下游，通過所述緩沖板(19)流出的水體進入到所述低密度絮體濃縮室(6)中。

9.根據權利要求8所述的自平衡懸浮污泥高速沉淀池，其特征在于，還包括斜板分離管組(7)，設置在所述絮凝污泥懸浮區(5)及所述低密度絮體濃縮室(6)上方，所述斜板分離管組(7)包括若干傾斜設置的導流板。

10.根據權利要求9所述的自平衡懸浮污泥高速沉淀池，其特征在于，還包括清水收集裝置(23)，設置在所述斜板分離管組(7)上方，并與所述反應器出水口(9)相連接。

發明內容

因此，本發明要解決的技術問題在于克服相關技術中的反應器的絮凝區與沉淀分離區之間的水體通道結構設置不合理，水體能耗較多，水體流速降低，導致水體行進乏力的缺陷，從而提供一種自平衡懸浮污泥高速沉淀池。

為解決上述技術問題，本發明的技術方案如下：

本發明提供一種自平衡懸浮污泥高速沉淀池，包括：混凝區，其上設置有反應器進水口；集水管，一端設置在所述混凝區中，用以收集所述混凝區中的水體；絮凝區，設置在所述混凝區下游，所述集水管的另一端進入所述絮凝區；水體加速裝置，分別設置在所述混凝區和所述絮凝區中，包括：噴管，適于連接所述反應器進水口或所述集水管的另一端，沿水體的流動方向，所述噴管的內徑的至少一部分發生減小；喉管，包括喉管進水口以及喉管出水口，所述喉管進水口罩設在所述噴管上方，所述噴管與所述喉管之間形成加速水道；沉淀區，設置在所述絮凝區的下游，所述沉淀區上設置有反應器出水口；配水管組，一端與所述絮凝區相通，另一端設置在所述沉淀區中。

進一步地，所述配水管組包括引水管與布水管；所述引水管的進水口與所述絮凝區相通，所述引水管的出水口朝向所述沉淀區的底部設置，所述布水管與所述引水管的出水口相連，所述布水管沿所述自平衡懸浮污泥高速沉淀池的寬度方向布設，所述布水管的管壁設置有若干噴水孔。

進一步地，沿所述布水管的軸向設置兩排所述噴水孔，兩排所述噴水孔均位于所述布水管朝向所述沉淀區的底部的管壁上，且不同排相鄰的兩個所述噴水孔錯縫布置。

進一步地，所述沉淀區中設置有至少一個高密度絮體收集斗，部分水體進入所述高密度絮體收集斗中；至少一個絮體循環裝置，一端作用在所述高密度絮體收集斗中，另一端與至少一個所述水體加速裝置的所述噴管相連。

進一步地，沿水體的流動方向，所述噴管的至少一部分呈錐形設置。

進一步地，所述喉管與所述噴管相對應的區域，至少一部分呈錐形設置。

進一步地，該自平衡懸浮污泥高速沉淀池還包括絮凝污泥懸浮區，設置在所述高密度絮體收集斗下游，所述絮凝污泥懸浮區與所述高密度絮體收集斗之間設置有絮體聚攏區，所述絮凝污泥懸浮區包括：絮凝污泥懸浮區進口，適于承接上游的水體；緩沖板，與所述絮凝污泥懸浮區進口相對設置，沿高度方向，所述緩沖板逐漸遠離所述絮凝污泥懸浮區進口設置。

進一步地，該自平衡懸浮污泥高速沉淀池還包括低密度絮體濃縮室，設置在所述絮凝污泥懸浮區下游，通過所述緩沖板流出的水體進入到所述低密度絮體濃縮室中。

進一步地，該自平衡懸浮污泥高速沉淀池還包括斜板分離管組，設置在所述絮凝污泥懸浮區及所述低密度絮體濃縮室上方，所述斜板分離管組包括若干傾斜設置的導流板。

進一步地，該自平衡懸浮污泥高速沉淀池還包括清水收集裝置，設置在所述斜板分離管組上方，并與所述反應器出水口相連接。

本發明技術方案，具有如下優點：

1.本發明提供的自平衡懸浮污泥高速沉淀池，在混凝區和絮凝區中分別設置有水體加速裝置，該水體加速裝置具有噴管與喉管，喉管的進水口罩設在噴管上方，形成加速水道。從反應器進水口進入到噴管后，由于噴管的內徑至少有一部分發生減小，因此水體在流出噴管后，可以被加速，之后再經過加速水道，水體從喉管的頂部開口噴出，并向四周散開。在重力的作用下，水體下落，在低壓作用下，水體再經喉管與噴管之間的間隔進入到加速水道，以水力循環的方式對混凝區內的水體及藥物進行攪拌。集水管的一端設置在混凝區中，另一端與絮凝區內的噴管相連通，設置在絮凝區的噴管與喉管同樣以水力循環的方式對絮凝區內的水體及藥物進行攪拌，攪拌好的水體可以流入下游的沉淀區進行后續凈化。整個過程中，依靠水體自身的動能進行攪拌，無需在混凝區以及絮凝區設置攪拌器，降低了整個自平衡懸浮污泥高速沉淀池的電力負荷，有利于降低運行成本；并且，在絮凝區與沉淀區之間設置配水管組，通過配水管組將絮凝區的水體引入沉淀區，以減少水體的能耗，從而改善水體行進乏力的問題。

2.本發明提供的自平衡懸浮污泥高速沉淀池，通過設置絮體循環裝置，使原水、藥劑、高密度絮體收集斗內的高密度絮體混合。絮體的吸附能力，能有效吸附水體中的懸浮物及部分膠體物質。另外回流絮體中殘留的藥劑再次發生反應，在兩者的共同作用下，使藥劑使用量大大降低，提高了藥劑有效率，大大減少了排放水體中的化學藥劑殘留，減少環境污染。

3.本發明提供的自平衡懸浮污泥高速沉淀池，噴管在沿水體的流動方向上至少一部分呈錐形設置，可以對流經的水體進行加速，加速后的水體具有更大的動能，有利于提高攪拌效果。

4.本發明提供的自平衡懸浮污泥高速沉淀池，水流在碰到緩沖板后，使水流爬升，在爬升的過程中，絮體不斷增大，與此同時，絮凝污泥懸浮區內的低密度絮體循環裝置將絮體抽出，在低壓的作用下使該區域內的水體有下降的趨勢，一上一下兩個力達到平衡的點位，形成一個動態的懸浮絮體層，稱為絮體濾床區，具有過濾、吸附的作用，使較小的絮體進一步增大，較大的絮體會沉降至絮凝污泥懸浮區的底部，通過低密度絮體循環裝置回流至上游混凝區再利用。經過篩分剩余微粒徑污泥絮體進入低密度絮體濃縮室中。緩沖板的高度可根據特定水質設計，不同高度入角度設計，可以保證絮凝污泥懸浮區的力的相比靜止?fàn)顟B(tài)，減少擾動，提高泥水分離效率。

5.本發明提供的自平衡懸浮污泥高速沉淀池，低密度絮體循環裝置與位于絮凝區中的水體加速裝置相連接，絮體循環裝置與位于混凝區中的水體加速裝置相連接。如此設置，使得高密度絮體可以進入攪拌較為激烈的混凝區，同時高密度絮體可以對絮凝區中的絮體進行補充，從而有助于提高絮凝區中的凈化效果，提高藥物的利用效率，低密度絮體可以進入攪拌相對穩定的絮凝區，有利于整個水體的循環。

6.本發明提供的自平衡懸浮污泥高速沉淀池，在絮凝污泥懸浮區下游設置有低密度絮體濃縮室，再利用價值較低的微絮體，可以在該低密度絮體濃縮室濃縮后通過排泥、排空管路排入污泥處理系統。

7.本發明提供的自平衡懸浮污泥高速沉淀池，在沉淀區設置有高密度絮體收集斗，水體攜帶絮體流經時，高密度的絮體優先沉降到高密度絮體收集斗內，即先對優質的高密度絮體進行回收利用。

（發明人：張嶄華;張恒）
