公布日：2022.09.06
申請日：2022.06.15
分類號：C02F1/00(2006.01)I;B01D29/96(2006.01)I
摘要
本發明涉及污水處理技術領域，具體的是一種農村污水集中真空收集凈化器及其控制系統，本發明包括真空凈化罐本體，所述真空凈化罐本體的一側設置有環形中轉倉，所述環形中轉倉的兩側均固定連接有弧形連通架，所述弧形連通架上設置有可拆卸的過濾網，所述中轉倉的頂部設置有截斷裝置；所述截斷裝置包括電動伸縮桿和弧形架，通過在真空凈化罐本體一側所設置的環形中轉倉，方便從真空凈化罐本體底部外側的位置進行過濾物清理和過濾網更換，并且更換過濾網時，另一側的弧形連通架處于連通狀態，污水可以經過另一側弧形連通架內部的過濾網內部進入到連通框架的內部，在更換過濾網時可以無需停止污水輸入，提升污水處理能力。
權利要求書

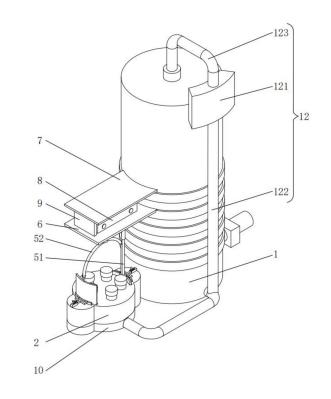

1.一種農村污水集中真空收集凈化器，包括真空凈化罐本體(1)，其特征在于，所述真空凈化罐本體(1)的一側設置有環形中轉倉(2)，所述環形中轉倉(2)的兩側均固定連接有弧形連通架(3)，所述弧形連通架(3)上設置有可拆卸的過濾網(4)，所述中轉倉(2)的頂部設置有截斷裝置(5)；所述截斷裝置(5)包括電動伸縮桿(51)和弧形架(52)，所述電動伸縮桿(51)的底部固定連接有第一截斷板(53)和連接繩索(54)，所述連接繩索(54)遠離所述電動伸縮桿(51)的一端穿過所述弧形架(52)且固定連接有第二截斷板(55)，所述第一截斷板(53)伸入所述環形中轉倉(2)的內部，所述第一截斷板(53)設置于所述環形中轉倉(2)的上方。
2.根據權利要求1所述的一種農村污水集中真空收集凈化器及其控制系統，其特征在于，所述真空凈化罐本體(1)的一側固定連接有支撐底板(6)和頂部擋板(7)，所述支撐底板(6)的頂部固定安裝有外部電源(8)，所述支撐底板(6)和所述頂部擋板(7)之間且位于所述外部電源(8)的一側固定連接有防護擋板(9)。
3.根據權利要求2所述的一種農村污水集中真空收集凈化器，其特征在于，所述電動伸縮桿(51)和所述弧形架(52)均固定于所述支撐底板(6)的底部，所述電動伸縮桿(51)和所述外部電源(8)電性連接以實現所述外部電源(8)為所述電動伸縮桿(51)供電。
4.根據權利要求3所述的一種農村污水集中真空收集凈化器，其特征在于，所述環形中轉倉(2)的底部固定連接有連通框架(10)，所述弧形連通架(3)的底部開設有漏水槽孔(11)，所述弧形連通架(3)的底部通過所述漏水槽孔(11)和所述連通框架(10)相連通。
5.根據權利要求4所述的一種農村污水集中真空收集凈化器，其特征在于，所述真空凈化罐本體(1)的一側設置有抽水裝置(12)，所述抽水裝置(12)包括水泵(121)，所述水泵(121)的進水口固定連接有抽水管(122)，并且水泵(121)的出水口固定連接有出水管(123)，所述水泵(121)固定于所述真空凈化罐本體(1)頂部的一側，所述抽水管(122)的一端伸入所述連通框架(10)的內部，并且出水管(123)的一端伸入所述真空凈化罐本體(1)的內部。
6.根據權利要求1所述的一種農村污水集中真空收集凈化器，其特征在于，所述環形中轉倉(2)的頂部設置有多個進水機構(13)，所述進水機構(13)包括內側設置有螺紋的進水管(131)，所述進水管(131)的外部設置有防護套蓋(132)，所述防護套蓋(132)內壁的底部固定連接有用于對所述進水管(131)內部進行密閉的封閉塞(133)。
7.根據權利要求1所述的一種農村污水集中真空收集凈化器，其特征在于，所述弧形連通架(3)的頂部固定連接有矩形框架(14)，所述矩形框架(14)內壁的一側固定連接有調節彈簧(15)，所述調節彈簧(15)的一端固定連接有活動連桿(16)，所述活動連桿(16)的一端固定連接有定位卡板(17)。
8.根據權利要求7所述的一種農村污水集中真空收集凈化器，其特征在于，所述過濾網(4)的頂部開設有兩個定位卡口(18)，所述定位卡板(17)的兩端分別伸入兩個所述定位卡口(18)的內部，以實現對所述過濾網(4)的卡緊。
9.根據權利要求8所述的一種農村污水集中真空收集凈化器，其特征在于，所述矩形框架(14)的頂部開設有活動槽口(19)，所述活動連桿(16)的頂部固定連接有連接軸(20)，所述連接軸(20)的頂部穿過所述活動槽口(19)且固定連接有控制把手(21)。
10.一種農村污水集中真空收集凈化器的控制系統，其特征在于，所述控制系統包括PLC控制器，PLC控制器用于控制如權利要求1-9任一項所述的農村污水集中真空收集凈化器，PLC控制器和電動伸縮桿(51)電性連接，用于驅動電動伸縮桿(51)的伸展和收縮。
發明內容
本發明的目的在于提供一種農村污水集中真空收集凈化器及其控制系統，以解決上述背景技術中提出的問題。
本發明的目的可以通過以下技術方案實現：
一種農村污水集中真空收集凈化器，包括真空凈化罐本體，所述真空凈化罐本體的一側設置有環形中轉倉，所述環形中轉倉的兩側均固定連接有弧形連通架，所述弧形連通架上設置有可拆卸的過濾網，所述中轉倉的頂部設置有截斷裝置；
所述截斷裝置包括電動伸縮桿和弧形架，所述電動伸縮桿的底部固定連接有第一截斷板和連接繩索，所述連接繩索遠離所述電動伸縮桿的一端穿過所述弧形架且固定連接有第二截斷板，所述第一截斷板伸入所述環形中轉倉的內部，所述第一截斷板設置于所述環形中轉倉的上方。
優選的，所述真空凈化罐本體的一側固定連接有支撐底板和頂部擋板，所述支撐底板的頂部固定安裝有外部電源，所述支撐底板和所述頂部擋板之間且位于所述外部電源的一側固定連接有防護擋板。
優選的，所述電動伸縮桿和所述弧形架均固定于所述支撐底板的底部，所述電動伸縮桿和所述外部電源電性連接以實現所述外部電源為所述電動伸縮桿供電。
優選的，所述環形中轉倉的底部固定連接有連通框架，所述弧形連通架的底部開設有漏水槽孔，所述弧形連通架的底部通過所述漏水槽孔和所述連通框架相連通。
優選的，所述真空凈化罐本體的一側設置有抽水裝置，所述抽水裝置包括水泵，所述水泵的進水口固定連接有抽水管，并且水泵的出水口固定連接有出水管，所述水泵固定于所述真空凈化罐本體頂部的一側，所述抽水管的一端伸入所述連通框架的內部，并且出水管的一端伸入所述真空凈化罐本體的內部。
優選的，所述環形中轉倉的頂部設置有多個進水機構，所述進水機構包括內側設置有螺紋的進水管，所述進水管的外部設置有防護套蓋，所述防護套蓋內壁的底部固定連接有用于對所述進水管內部進行密閉的封閉塞。
優選的，所述弧形連通架的頂部固定連接有矩形框架，所述矩形框架內壁的一側固定連接有調節彈簧，所述調節彈簧的一端固定連接有活動連桿，所述活動連桿的一端固定連接有定位卡板。
優選的，所述過濾網的頂部開設有兩個定位卡口，所述定位卡板的兩端分別伸入兩個所述定位卡口的內部，以實現對所述過濾網的卡緊。
優選的，所述矩形框架的頂部開設有活動槽口，所述活動連桿的頂部固定連接有連接軸，所述連接軸的頂部穿過所述活動槽口且固定連接有控制把手。
優選的，所述控制系統包括PLC控制器，PLC控制器用于控制所述的農村污水集中真空收集凈化器，PLC控制器和電動伸縮桿電性連接，用于驅動電動伸縮桿的伸展和收縮。
本發明的有益效果：
通過在真空凈化罐本體一側所設置的環形中轉倉，可以使得污水通過環形中轉倉內部的過濾網過濾后再輸送到真空凈化罐本體的內部，方便從真空凈化罐本體底部外側的位置進行過濾物清理和過濾網更換，并且通過電動伸縮桿的伸展和收縮，可以使得第一截斷板和第二截斷板可以對兩側的弧形連通架進行封閉，方便對所封閉一側的弧形連通架中的過濾網進行維護更換，并且更換過濾網時，另一側的弧形連通架處于連通狀態，污水可以經過另一側弧形連通架內部的過濾網內部進入到連通框架的內部，在更換過濾網時可以無需停止污水輸入，提升污水處理能力。
（發明人：鄒玉瑩）
