公布日：2022.09.20

申請日：2022.05.25

分類號：G05D11/08(2006.01)I

摘要

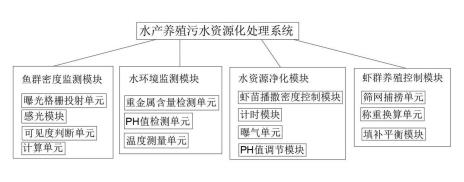

本發明公開了一種水產養殖污水資源化處理方法及其應用，其特征在于：該方法及其應用整體采用水產養殖污水資源化處理系統，所述水產養殖污水資源化處理系統包括魚群密度監測模塊、水環境監測模塊、水資源凈化模塊和蝦群養殖控制模塊，所述魚群密度監測模塊用于監測河道中魚群養殖密度情況，所述水環境監測模塊用于多角度監測河道水質情況，所述水資源凈化模塊用于根據水環境監測模塊的檢測情況針對性對河道污水資源化處理，所述蝦群養殖控制模塊用于捕撈達到成熟期的蝦群，以及自動填補新的蝦苗，所述魚群密度監測模塊和水環境監測模塊均與水資源凈化模塊無線網絡連接，本發明，具有可維持生態平衡和氧氣及pH值穩定的特點。

權利要求書

1.一種水產養殖污水資源化處理方法及其應用，其特征在于：該方法及其應用整體采用水產養殖污水資源化處理系統，所述水產養殖污水資源化處理系統包括魚群密度監測模塊、水環境監測模塊、水資源凈化模塊和蝦群養殖控制模塊，所述魚群密度監測模塊用于監測河道中魚群養殖密度情況，所述水環境監測模塊用于多角度監測河道水質情況，所述水資源凈化模塊用于根據水環境監測模塊的檢測情況針對性對河道污水資源化處理，所述蝦群養殖控制模塊用于捕撈達到成熟期的蝦群，以及自動填補新的蝦苗，所述魚群密度監測模塊和水環境監測模塊均與水資源凈化模塊無線網絡連接，所述水資源凈化模塊和蝦群養殖控制模塊無線網絡連接。

2.根據權利要求1所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述魚群密度監測模塊包括曝光格柵投射單元、感光模塊、可見度判斷單元和計算單元，所述曝光格柵投射單元與感光模塊、可見度判斷單元以及計算單元電連接，所述曝光格柵投射單元用于對河道水面投射格柵狀光線，所述感光模塊用于檢測曝光格柵投射單元投射的每一個格柵內部的暗光量，所述可見度判斷單元用于判斷河水清澈度，所述計算單元用于計算評估河道內部養殖魚群密度。

3.根據權利要求2所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述魚群密度監測模塊的工作方法為：S

1.開啟曝光格柵投射單元對河道水面進行照射，光線由上至下射入河道內；S

2.可見度判斷單元根據河水清澈度判斷曝光格柵投射單元對河道照射有效光線深度；S3河道表面顯現出多個方塊狀曝光格柵，每一個曝光格柵內的感光模塊接收光源信號；S

4.魚群在曝光格柵可見光源下產生魚背的黑暗陰影，從而對每一個曝光格柵下的感光子模塊產生感應信號變化，每一個曝光格柵的信號變化量傳送到計算單元計算測得每一個曝光格柵內的魚群密度。

4.根據權利要求3所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述步驟S4中魚群?jiǎn)挝幻芏鹊挠?jì)算公式為：

其中P為計算單元計算得到的河道整體水域平均魚群養殖密度值，n為曝光格柵數量，T為單個曝光格柵內光源信號變化值，k為平局一條魚帶來對曝光格柵產生的光源信號變化值，h為可見度判斷單元對當前河道照射后有效光線深度值。

5.根據權利要求4所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述水環境監測模塊包括重金屬含量檢測單元、pH值檢測單元和溫度測量單元，所述重金屬含量檢測單元用于對河道水的重金屬含量進行檢測，所述pH值檢測單元用于檢測河道水的pH值，所述溫度測量單元用于測量河道水溫。

6.根據權利要求5所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述水資源凈化模塊包括蝦苗播撒密度控制模塊、計時模塊、曝氣單元和pH值調節模塊，所述蝦苗播撒密度控制模塊與計算單元和重金屬含量檢測單元網絡連接，所述蝦苗播撒密度控制模塊用于根據計算單元計算河道魚群養殖密度值和重金屬含量檢測單元檢測河水重金屬含量值，來控制蝦苗的播撒量，通過養殖龍蝦密度凈化水中微量元素和重金屬，凈化河道水環境，所述計時模塊與溫度測量單元網絡連接，所述計時模塊與曝氣單元電連接，所述計時單元用于周期循環計時，控制曝氣單元工作間隔時長，所述曝氣單元用于對河道河水進行曝氣，增加河水含氧量，所述pH值調節模塊與pH值檢測單元網絡連接，所述pH值調節模塊用于調節潑灑生石灰水量，適量提高河水pH值。

7.根據權利要求6所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述水環境監測模塊和水資源凈化模塊的工作方法為：A.向河道內播撒蝦苗，對蝦苗進行養殖；B.檢測河水pH值，并將測得結果傳輸至pH調節模塊；C.根據河水pH值調整投入河道內生石灰水的量，以改善河水pH值，同時可以增加水體中的鈣離子濃度，促進蝦苗蛻殼生長；D.實時測量河水水溫，反饋給計時模塊；E.計時模塊根據測得水溫，調整計時周期，水溫越高，計時周期越短；F.計時周期結束觸發曝氣單元對河水曝氣，增加水中含氧量，凈化河水養殖環境。

8.根據權利要求7所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述步驟A進一步包括：A

1.求取計算單元計算得到的河道內魚群養殖密度；A

2.檢測河水中重金屬含量；A

3.根據蝦苗播撒量與魚群養殖密度和重金屬含量所呈函數關系量對蝦苗進行播撒。

9.根據權利要求8所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述蝦群養殖控制模塊包括篩網捕撈單元、稱重?fù)Q算單元和填補平衡模塊，所述篩網捕撈單元用于捕撈成熟期龍蝦，所述稱重?fù)Q算單元用于對捕撈龍蝦稱重，并換算對應數量的蝦苗的重量，所述填補平衡模塊與蝦苗播撒密度控制模塊網絡連接，所述填補平衡模塊與稱重?fù)Q算單元電連接，所述填補平衡模塊根據捕撈減少的龍蝦量及時控制蝦苗播撒密度控制模塊播撒新的蝦苗，維持河道生態環境平衡。

10.根據權利要求9所述的一種水產養殖污水資源化處理方法及其應用，其特征在于：所述蝦群養殖控制模塊的工作方法為：U.體型達到一定值的龍蝦將被篩網捕撈；V.對捕撈的龍蝦進行稱重，處理產生經濟效益；W.稱重后換算對應數量的蝦苗的重量；X.按照重量播撒蝦苗至河道內，實現河道生態循壞。

（發明人：晏榮平;馬磊;熊旭軍）
