公布日：2022.09.13
申請日：2022.06.15
分類號：C02F1/44(2006.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種用于污水處理的微孔過濾膜裝置系統，屬于污水處理技術領域；一種用于污水處理的微孔過濾膜裝置系統，包括過濾單元、反洗單元以及自控單元，所述過濾單元包括微孔過濾膜和水泵，微孔過濾膜與水泵通過管道連接，微孔過濾膜設置在反應池內；反洗單元包括空氣壓縮機、儲氣罐、脈沖閥和反洗泵；自控單元包括高、低液位計和控制柜。本發明中過濾單元能代替現有污水處理實施中的二沉池，固液分離效果好，并能利用自控單元控制反洗單元對微孔過濾膜進行氣或水反洗，整個過程操作簡單﹑穩定高效，投資費用低。
權利要求書
1.一種用于污水處理的微孔過濾膜裝置系統，包括過濾單元、反洗單元以及自控單元，過濾單元有微孔過濾膜(2)，污水經過微孔過濾膜(2)進行固液分離，再通過反洗單元和自控單元實現對微孔過濾膜(2)的反洗，其特征在于，還包括：所述過濾單元有水泵(9)及管道一(3)，所述微孔過濾膜(2)與水泵(9)通過管道一(3)連接，微孔過濾膜設置在污水處理的反應池(1)內；所述反應池(1)能夠?yàn)楹醚醭�，反�?yīng)池(1)為好氧池時，微孔過濾膜(2)與反應池(1)底部垂直距離為50-100cm，所述反洗方式為氣反洗﹑水反洗中的一種或一種以上的組合；所述反應池(1)能夠?yàn)閰捬醭鼗蛉毖醭�，反�?yīng)池(1)為厭氧池或缺氧池時，微孔過濾膜(2)與反應池(1)底部垂直距離為80-130cm，此時反洗方式為水反洗；所述氣反洗和所述水反洗的反洗時間為20-120s，所述氣反洗的反洗氣量為80-150Nm3/(m2•h)，所述水反洗的反洗水量為正常產水的1.5-2.5倍；所述反洗方式為氣反洗時，自控單元控制脈沖閥(14)開啟，進行脈沖式氣反洗，氣反洗時間≥10s，隨后進行持續性氣反洗。
2.根據權利要求1所述的一種用于污水處理的微孔過濾膜裝置系統，其特征在于，所述水泵(9)能夠?yàn)樾郎u泵、離心泵、自吸泵、立式泵、磁力泵中的一種或一種以上組合；所述微孔過濾膜(2)能夠設置在距離污水處理反應池(1)的上液面以下4m處，此時污水處理反應池(1)的進水在管道一(3)內自流，對應的水泵(9)能夠停運。
3.根據權利要求1所述的一種用于污水處理的微孔過濾膜裝置系統，其特征在于，所述微孔過濾膜(2)的過濾孔徑為2-500μm，通量為2-3000m3/(m2•h)；制作所述微孔過濾膜(2)的材質能夠?yàn)榻饘佟⑻沾�、纖維、高分子材料中的一種或一種以上組合；所述微孔過濾膜(2)的整體形狀能夠?yàn)閳A管狀、片狀、板狀中的任意一種。
4.根據權利要求1所述的一種用于污水處理的微孔過濾膜裝置系統，其特征在于，所述微孔過濾膜(2)的數量能夠?yàn)榇笥谝坏恼麛?shù)個，當所述微孔過濾膜(2)的數量為大于一的整數個時，微孔過濾膜(2)需使用膜架固定，當所述微孔過濾膜(2)的數量為一個時，一個微孔過濾膜(2)通過管路合并連入主管(18)，所述主管(18)能通過管道一(3)與水泵(9)連接；當所述微孔過濾膜(2)的數量能夠?yàn)榇笥谝坏恼麛?shù)個時，與主管(18)連接距離最近的微孔過濾膜(2)的孔徑能夠?yàn)檫x擇范圍內的最小孔徑，與主管(18)連接距離最遠的微孔過濾膜(2)的孔徑能夠?yàn)檫x擇范圍內的最大孔徑。

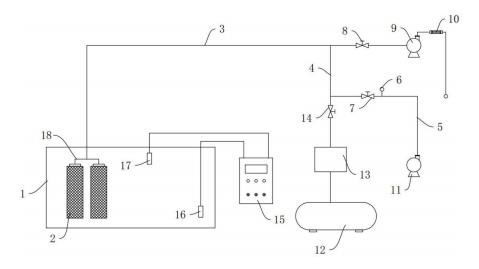

5.根據權利要求1所述的一種用于污水處理的微孔過濾膜裝置系統，其特征在于，所述反洗單元包括反洗泵(11)、空氣壓縮機(12)、儲氣罐(13)和脈沖閥(14)，反洗泵(11)通過管道二(4)與管道三(5)相連通，所述管道二(4)能夠與空氣壓縮機(12)連接，空氣壓縮機(12)與管道二(4)之間從前到后依次連接有儲氣罐(13)和脈沖閥(14)；所述反洗泵(11)通過管道三(5)與管道二(4)的側向連接，管道三(5)上從前到后依次設置有壓力變送器(6)和反洗水閥(7)。
6.根據權利要求1所述的一種用于污水處理的微孔過濾膜裝置系統，其特征在于，所述自控單元包括高液位計(17)、低液位計(16)和控制柜(15)，高液位計(17)和低液位計(16)都通過導線與控制柜(15)連接。
7.根據權利要求7所述的一種用于污水處理的微孔過濾膜裝置系統，其特征在于，所述高液位計(17)和低液位計(16)能夠?yàn)楦∏蚴揭何挥?jì)、浸沒式液位計、超聲波液位計和雷達液位計中的一種或一種以上的組合。
8.根據權利要求1所述的一種用于污水處理的微孔過濾膜裝置系統，其特征在于，所述自控單元在與微孔過濾膜(2)連接的管道出口的出水流量低于設定值的60％時，自控單元能控制指令反洗單元對微孔過濾膜(2)進行反洗。
發明內容
本發明的目的是為了解決現有技術中傳統二沉池占地面積大、投資費用高且穩定性差的缺陷，而提出的一種用于污水處理微孔過濾膜系統。
為了實現上述目的，本發明采用了如下技術方案：
一種用于污水處理的微孔過濾膜裝置系統，包括過濾單元、反洗單元以及自控單元，過濾單元有微孔過濾膜，污水經過微孔過濾膜進行固液分離，再通過反洗單元和自控單元實現對微孔過濾膜的反洗，其特征在于，還包括：
所述過濾單元有水泵及管道一，所述微孔過濾膜與水泵通過管道一連接，微孔過濾膜設置在污水處理的反應池內。
為了在不同的工況條件下，能選用不同的反洗方式，提高微孔過濾膜的整體過濾處理效果好，進一步地，所述反應池能夠?yàn)楹醚醭�，反�?yīng)池為好氧池時，微孔過濾膜與反應池底部垂直距離為50-100cm，所述反洗方式為氣反洗﹑水反洗中的一種或一種以上的組合；
所述反應池能夠?yàn)閰捬醭鼗蛉毖醭�，反�?yīng)池為厭氧池或缺氧池時，為了不破壞厭氧或缺氧條件，微孔過濾膜與反應池底部垂直距離為80-130cm，此時反洗方式為水反洗；
所述氣反洗和所述水反洗的反洗時間為20-120s，所述氣反洗的反洗氣量為80-150Nm3/(m2•h)，所述水反洗的反洗水量為正常產水的1.5-2.5倍；
所述反洗方式為氣反洗時，自控單元控制脈沖閥開啟，進行脈沖式氣反洗，氣反洗時間≥10s，隨后進行持續性氣反洗。
為了擴大水泵的選用范圍，降低使用成本，節約能耗，進一步地，所述水泵能夠?yàn)樾郎u泵、離心泵、自吸泵、立式泵、磁力泵中的一種或一種以上組合；
所述微孔過濾膜能夠設置在污水處理反應池的上液面以下4m處，此時污水處理反應池的進水在管道一內自流，對應的水泵能夠停運。
為了擴充制作微孔過濾膜的選材范圍，使微孔過濾膜與不同的反應池更匹配，進一步地，所述微孔過濾膜的過濾孔徑為2-500μm，通量為2-3000m3/(m2•h)；
制作所述微孔過濾膜的材質能夠?yàn)榻饘�、陶瓷、纖維、高分子材料中的一種或一種以上組合；
所述微孔過濾膜的整體形狀能夠?yàn)閳A管狀、片狀、板狀中的任意一種。
為了平衡與微孔過濾膜連接處主管的水阻力損失，進一步地，所述微孔過濾膜的數量能夠?yàn)榇笥谝坏恼麛?shù)個，當所述微孔過濾膜的數量為大于一的整數個時，微孔過濾膜需使用膜架固定，當所述微孔過濾膜的數量為一個時，一個微孔過濾膜通過管路合并連入主管，所述主管能通過管道一與水泵連接；
當所述微孔過濾膜的數量能夠?yàn)榇笥谝坏恼麛?shù)個時，與主管連接距離最近的微孔過濾膜的孔徑能夠?yàn)檫x擇范圍內的最小孔徑，與主管連接距離最遠的微孔過濾膜的孔徑能夠?yàn)檫x擇范圍內的最大孔徑。
為了使反洗單元及能實現氣反洗，又能實現水反洗，進一步地，所述反洗單元包括反洗泵、空氣壓縮機、儲氣罐和脈沖閥，反洗泵通過管道二與管道三相連通，所述管道二能夠與空氣壓縮機連接，空氣壓縮機與管道二之間從前到后依次連接有儲氣罐和脈沖閥，
所述反洗泵通過管道三與管道二的側向連接，管道三上從前到后依次設置有壓力變送器和反洗水閥。
為了使自控單元能夠控制污水處理反應池內水體的高低液位，進一步地，所述自控單元包括高液位計、低液位計和控制柜，高液位計和低液位計都通過導線與控制柜連接。
為了擴充高液位計和低液位計的選用種類，更進一步地，所述高液位計和低液位計能夠?yàn)楦∏蚴揭何挥?jì)、浸沒式液位計、超聲波液位計和雷達液位計中的一種或一種以上的組合。
為了在污水處理反應池出水流量達到設定數值時，反洗單元能對微孔過濾膜反洗，進一步地，所述自控單元在污水處理反應池的出水流量低于設定值的60％時，自控單元能控制指令反洗單元對微孔過濾膜進行反洗。
與現有技術相比，本發明提供了一種用于污水處理的微孔過濾膜裝置系統，具備以下有益效果：
1、該用于污水處理的微孔過濾膜裝置系統，通過自控單元控制反洗單元向出水管反向供水或供氣，反洗結束后，重新啟用水泵進行正常產水，整個過程操作簡單且穩定性高，可代替二沉池，起到良好的固液分離效果；
該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明具有占地面積小、處理效率高、膜通量大，投資費用低，運行穩定等優點；
2﹑該用于污水處理的微孔過濾膜裝置系統，機械強度大，耐高溫高壓，耐有機溶劑，不易污染，具有化學穩定性好、固液分離效果好等優點，其過濾孔徑可根據處理水質不同更換微孔膜組件，操作簡單，投資費用低，具有較好的應用前景。
（發明人：鄧幫武;李廣宏;鄧捷;陳秀娟;李東;李吉祥;張江靈;周凱）
