公布日：2022.10.04

申請日：2022.07.09

分類號：E02F3/88(2006.01)I;E02F3/92(2006.01)I;E02F5/28(2006.01)I;B63B35/00(2006.01)I;C02F11/00(2006.01)I

摘要

本申請公開了一體化污水處理生態修復系統，屬于生態修復領域，其包括船體以及設置于船體上的支撐板，所述清淤管內設置有螺旋提升桿，所述清淤管與所述螺旋提升桿轉動連接，所述螺旋提升桿靠近所述球形補償器的端部上固定套設有負壓扇，所述清淤管靠近所述球形補償器的端部與所述軟管遠離所述沉淀池的端部固定連接，所述軟管與所述清淤管相連通，所述支撐板上轉動穿設有驅動桿，所述支撐板上固定連接有電機，所述電機輸出端與所述驅動桿固定連接，所述驅動桿上設置有用于驅動所述螺旋提升桿轉動的第一驅動組件，所述驅動桿上設置有用于控制所述清淤管傾斜角度的第一控制組件。本申請具有降低清淤設備成本的效果。

權利要求書

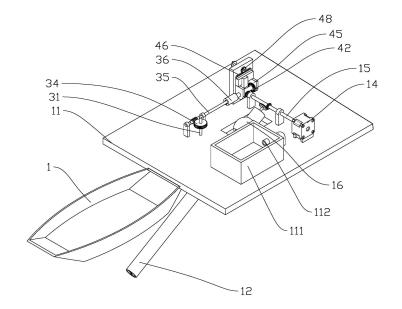

1.一體化污水處理生態修復系統，包括船體(1)以及設置于船體(1)上的支撐板(11)，所述支撐板(11)上設置有沉淀池(111)，所述沉淀池(111)上固定連接有軟管(112)，其特征在于：所述支撐板(11)上設置有清淤管(12)，所述清淤管(12)的端部上固定連接有球形補償器(16)，所述球形補償器(16)與所述清淤管(12)相連通，所述球形補償器(16)與所述支撐板(11)鉸接，所述清淤管(12)內設置有螺旋提升桿(13)，所述清淤管(12)與所述螺旋提升桿(13)轉動連接，所述螺旋提升桿(13)靠近所述球形補償器(16)的端部上固定套設有負壓扇(17)，所述清淤管(12)靠近所述球形補償器(16)的端部與所述軟管(112)遠離所述沉淀池(111)的端部固定連接，所述軟管(112)與所述清淤管(12)相連通，所述支撐板(11)上轉動穿設有驅動桿(15)，所述支撐板(11)上固定連接有電機(14)，所述電機(14)輸出端與所述驅動桿(15)固定連接，所述驅動桿(15)上設置有用于驅動所述螺旋提升桿(13)轉動的第一驅動組件(2)，所述驅動桿(15)上設置有用于控制所述清淤管(12)傾斜角度的第一控制組件(3)。

2.根據權利要求1所述的一體化污水處理生態修復系統，其特征在于：所述第一驅動組件(2)包括第一錐齒輪(21)以及第二錐齒輪(22)，所述球形補償器(16)靠近所述驅動桿(15)的端部上固定連接有封閉板(23)，所述封閉板(23)內轉動穿設有從動軸(24)，所述從動軸(24)一端穿入所述球形補償器(16)內，所述從動軸(24)位于所述球形補償器(16)內的端部上固定連接有萬向節(25)，所述萬向節(25)遠離所述從動軸(24)的端部與所述螺旋提升桿(13)固定連接，所述第一錐齒輪(21)固定套設于所述驅動桿(15)位于所述球形補償器(16)外的端部上，所述第二錐齒輪(22)固定套設于所述驅動桿(15)上，所述第一錐齒輪(21)與所述第二錐齒輪(22)相互嚙合。

3.根據權利要求1所述的一體化污水處理生態修復系統，其特征在于：所述第一控制組件(3)包括驅動絲桿(31)與活動套筒(32)，所述驅動絲桿(31)轉動穿設于所述支撐板(11)上，所述活動套筒(32)外側壁上轉動連接有連接桿(33)，所述清淤管(12)外側壁上開設有用于與所述連接桿(33)滑移配合的第一滑槽(121)，所述驅動絲桿(31)與所述活動套筒(32)螺紋連接，所述支撐板(11)上設置有用于驅動所述驅動絲桿(31)轉動的第二驅動組件。

4.根據權利要求3所述的一體化污水處理生態修復系統，其特征在于：所述第二驅動組件包括蝸輪(34)以及蝸桿(35)，所述蝸桿(35)轉動穿設于所述支撐板(11)上，所述蝸輪(34)固定套設于所述驅動絲桿(31)靠近所述蝸桿(35)的端部上，所述蝸輪(34)與所述蝸桿(35)相互嚙合，所述蝸桿(35)上設置有用于控制所述蝸桿(35)轉動方向的第二控制組件(4)。

5.根據權利要求4所述的一體化污水處理生態修復系統，其特征在于：所述蝸桿(35)靠近所述驅動桿(15)的端部上滑動套設有控制管(36)，所述第二控制組件(4)包括第一從動齒輪(41)以及第二從動齒輪(42)，所述控制管(36)靠近所述驅動桿(15)的端部上固定連接有從動桿(43)，所述從動桿(43)滑動穿設于所述支撐板(11)上，所述第一從動齒輪(41)固定套設于所述從動桿(43)靠近所述控制管(36)的端部上，所述第二從動齒輪(42)均固定套設于所述從動桿(43)遠離所述第一從動齒輪(41)的端部上，所述第一從動齒輪(41)與所述第二從動齒輪(42)沿所述驅動桿(15)長度方向?qū)ΨQ設置，所述驅動桿(15)靠近所述從動桿(43)的端部上固定套設有第三錐齒輪(44)，所述第一從動齒輪(41)以及所述第二從動齒輪(42)均與所述第三錐齒輪(44)相互嚙合。

6.根據權利要求5所述的一體化污水處理生態修復系統，其特征在于：所述蝸桿(35)位于所述控制管(36)內的端部上固定連接有限位塊(361)，所述控制管(36)內開設有用于與所述限位塊(361)滑移配合的限位槽(362)。

7.根據權利要求6所述的一體化污水處理生態修復系統，其特征在于：所述支撐板(11)上設置有支撐架(45)，所述支撐架(45)與所述支撐板(11)滑移配合，所述從動桿(43)穿入所述支撐架(45)并與所述支撐架(45)轉動連接，所述支撐架(45)遠離所述從動桿(43)的端部上固定連接有齒條(46)，所述支撐板(11)上轉動穿設有控制桿(47)，所述控制桿(47)上固定套設有第一直齒輪(48)，所述第一直齒輪(48)與所述齒條(46)相互嚙合，所述控制桿(47)遠離所述第一直齒輪(48)的端部上固定連接有手輪(471)。

8.根據權利要求1所述的一體化污水處理生態修復系統，其特征在于：所述清淤管(12)內側壁上轉動穿設有往復絲桿(26)，所述往復絲桿(26)上設置有清理板(27)，所述清理板(27)與所述往復絲桿(26)螺紋配合，所述清理板(27)與所述清淤管(12)內側壁滑移配合，所述往復絲桿(26)上靠近所述球形補償器(16)的端部上固定套設有第一皮帶輪(271)，所述螺旋提升桿(13)上固定套設有第二皮帶輪(272)，所述第一皮帶輪(271)以及第二皮帶輪(272)上繞設有傳動皮帶(273)。

發明內容

為了降低清淤工作中的設備成本，本申請?zhí)峁┮惑w化污水處理生態修復系統。

本申請?zhí)峁┑囊惑w化污水處理生態修復系統采用如下的技術方案：一體化污水處理生態修復系統，包括船體以及設置于船體上的支撐板，所述支撐板上設置有沉淀池，所述沉淀池上固定連接有軟管，所述支撐板上設置有清淤管，所述清淤管的端部上固定連接有球形補償器，所述球形補償器與所述清淤管相連通，所述球形補償器與所述支撐板鉸接，所述清淤管內設置有螺旋提升桿，所述清淤管與所述螺旋提升桿轉動連接，所述螺旋提升桿靠近所述球形補償器的端部上固定套設有負壓扇，所述清淤管靠近所述球形補償器的端部與所述軟管遠離所述沉淀池的端部固定連接，所述軟管與所述清淤管相連通，所述支撐板上轉動穿設有驅動桿，所述支撐板上固定連接有電機，所述電機輸出端與所述驅動桿固定連接，所述驅動桿上設置有用于驅動所述螺旋提升桿轉動的第一驅動組件，所述驅動桿上設置有用于控制所述清淤管傾斜角度的第一控制組件。

通過采用上述技術方案，將裝置移動至需要清淤的河流中，操作人員啟動電機，電機使得驅動桿轉動，驅動桿轉動使得第一驅動組件運行，第一驅動組件使得螺旋提升桿轉動，從而對河底淤泥進行清理，操作人員使用第一控制組件控制清淤管的角度以及水中深度，通過使用一個電機可以同時控制螺旋提升桿轉動以及清淤管的深度，降低了清淤工作中的設備成本。

優選的，所述第一驅動組件包括第一錐齒輪以及第二錐齒輪，所述球形補償器靠近所述驅動桿的端部上固定連接有封閉板，所述封閉板內轉動穿設有從動軸，所述從動軸一端穿入所述球形補償器內，所述從動軸位于所述球形補償器內的端部上固定連接有萬向節，所述萬向節遠離所述從動軸的端部與所述螺旋提升桿固定連接，所述第一錐齒輪固定套設于所述驅動桿位于所述球形補償器外的端部上，所述第二錐齒輪固定套設于所述驅動桿上，所述第一錐齒輪與所述第二錐齒輪相互嚙合。

通過采用上述技術方案，操作人員啟動電機，電機使得驅動桿轉動，驅動桿轉動使得第二錐齒輪轉動，第二錐齒輪轉動使得從動軸轉動，從動軸轉動使得萬向節轉動，萬向節轉動使得螺旋提升桿轉動，螺旋提升桿轉動將河底淤泥通過軟管吸入到沉淀池中。

優選的，所述第一控制組件包括驅動絲桿與活動套筒，所述驅動絲桿轉動穿設于所述支撐板上，所述活動套筒外側壁上轉動連接有連接桿，所述清淤管外側壁上開設有用于與所述連接桿滑移配合的第一滑槽，所述驅動絲桿與所述活動套筒螺紋連接，所述支撐板上設置有用于驅動所述驅動絲桿轉動的第二驅動組件。

通過采用上述技術方案，第二驅動組件驅動驅動絲桿轉動，驅動絲桿轉動使得活動套筒對清淤管進行牽引，從而對清淤管一端的角度以及深度進行調整。

優選的，所述第二驅動組件包括蝸輪以及蝸桿，所述蝸桿轉動穿設于所述支撐板上，所述蝸輪固定套設于所述驅動絲桿靠近所述蝸桿的端部上，所述蝸輪與所述蝸桿相互嚙合，所述蝸桿上設置有用于控制所述蝸桿轉動方向的第二控制組件。

通過采用上述技術方案，第二控制組件使得蝸桿轉動，蝸桿轉動使得蝸輪轉動，蝸輪轉動使得驅動絲桿轉動，驅動絲桿轉動使得活動套筒對清淤管進行牽引，從而對清淤管一端的角度以及深度進行調整。

優選的，所述蝸桿靠近所述驅動桿的端部上滑動套設有控制管，所述第二控制組件包括第一從動齒輪以及第二從動齒輪，所述控制管靠近所述驅動桿的端部上固定連接有從動桿，所述從動桿滑動穿設于所述支撐板上，所述第一從動齒輪固定套設于所述從動桿靠近所述控制管的端部上，所述第二從動齒輪均固定套設于所述從動桿遠離所述第一從動齒輪的端部上，所述第一從動齒輪與所述第二從動齒輪沿所述驅動桿長度方向?qū)ΨQ設置，所述驅動桿靠近所述從動桿的端部上固定套設有第三錐齒輪，所述第一從動齒輪以及所述第二從動齒輪均與所述第三錐齒輪相互嚙合。

通過采用上述技術方案，操作人員移動控制管，控制管移動使得從動桿移動，從動桿移動使得第一從動齒輪或者第二從動齒輪與驅動桿上的第三錐齒輪相互嚙合，從動桿轉動使得蝸桿轉動，蝸桿轉動使得蝸輪轉動，驅動絲桿跟隨蝸輪轉動，驅動絲桿轉動使得活動套筒對清淤管進行牽引，由于第一從動齒輪與第二從動齒輪位于驅動桿兩側，當?shù)谝粡膭育X輪或者第二從動齒輪與第三錐齒輪嚙合時，從動桿的轉動方向相反，從動桿轉動方向改變時，活動套筒位移方向改變，從而可以實現控制清淤管的深度調節。

優選的，所述蝸桿位于所述控制管內的端部上固定連接有限位塊，所述控制管內開設有用于與所述限位塊滑移配合的限位槽。

通過采用上述技術方案，限位塊以及限位槽的設置可以使得控制管在移動時，也能夠?qū)崿F(xiàn)蝸桿跟隨控制管轉動的功能。

優選的，所述支撐板上設置有支撐架，所述支撐架與所述支撐板滑移配合，所述從動桿穿入所述支撐架并與所述支撐架轉動連接，所述支撐架遠離所述從動桿的端部上固定連接有齒條，所述支撐板上轉動穿設有控制桿，所述控制桿上固定套設有第一直齒輪，所述第一直齒輪與所述齒條相互嚙合，所述控制桿遠離所述第一直齒輪的端部上固定連接有手輪。

通過采用上述技術方案，操作人員轉動手輪，手輪轉動使得控制桿轉動，控制桿轉動使得第一直齒輪轉動，第一直齒輪轉動使得齒條移動，齒條移動使得支撐架移動，支撐架移動使得從動桿移動，從動桿移動從而使得第一從動齒輪或者第二從動齒輪與第三錐齒輪相互嚙合，由于第一從動齒輪與第二從動齒輪在與第三錐齒輪嚙合時轉動方向不同，所以從動桿的轉動方向也不同，驅動絲桿轉動方向不同時，活動套筒運動方向改變，從而控制清淤管的升高與降低。

優選的，所述清淤管內側壁上轉動穿設有往復絲桿，所述往復絲桿上設置有清理板，所述清理板與所述往復絲桿螺紋配合，所述清理板與所述清淤管內側壁滑移配合，所述往復絲桿上靠近所述球形補償器的端部上固定套設有第一皮帶輪，所述螺旋提升桿上固定套設有第二皮帶輪，所述第一皮帶輪以及第二皮帶輪上繞設有傳動皮帶。

通過采用上述技術方案，電機驅動螺旋提升桿轉動時，螺旋提升桿轉動使得第二皮帶輪轉動，第二皮帶輪轉動使得第一皮帶輪轉動，第一皮帶輪轉動使得清理板移動，對清淤管內側壁上的附著物進行清理。

綜上所述，本申請包括以下至少一種有益技術效果：

1.將裝置移動至需要清淤的河流中，操作人員啟動電機，電機使得驅動桿轉動，驅動桿轉動使得第一驅動組件運行，第一驅動組件使得螺旋提升桿轉動，從而對河底淤泥進行清理，操作人員使用第一控制組件控制清淤管的角度以及水中深度，通過使用一個電機可以同時控制螺旋提升桿轉動以及清淤管的深度，降低了清淤工作中的設備成本；

2.操作人員移動控制管，控制管移動使得從動桿移動，從動桿移動使得第一從動齒輪或者第二從動齒輪與驅動桿上的第三錐齒輪相互嚙合，從動桿轉動使得蝸桿轉動，蝸桿轉動使得蝸輪轉動，驅動絲桿跟隨蝸輪轉動，驅動絲桿轉動使得活動套筒對清淤管進行牽引，由于第一從動齒輪與第二從動齒輪位于驅動桿兩側，當?shù)谝粡膭育X輪或者第二從動齒輪與第三錐齒輪嚙合時，從動桿的轉動方向相反，從動桿轉動方向改變時，活動套筒位移方向改變，從而可以實現控制清淤管的深度調節；

3.電機驅動螺旋提升桿轉動時，螺旋提升桿轉動使得第二皮帶輪轉動，第二皮帶輪轉動使得第一皮帶輪轉動，第一皮帶輪轉動使得清理板移動，對清淤管內側壁上的附著物進行清理。

（發明人：鄭明貴;張莉;祝健;李佳;趙興杰）
