公布日：2022.09.13
申請日：2022.06.23
分類號：C02F9/04(2006.01)I;C02F9/08(2006.01)I;B01F27/90(2022.01)I;B01D29/64(2006.01)I
摘要
本發明涉及環保環境處理裝置技術領域，尤其是一種環保污水污泥生態處理裝置，包括箱體，所述箱體的內部安裝有第二鐵箱，所述第二鐵箱的內部安裝有鐵桿，所述鐵桿的一端安裝有第一齒輪，所述第二鐵箱的內部一側安裝有擋板，所述擋板的中間位置開設有第二凹槽，所述擋板的一側安裝有齒板，所述齒板的一端安裝有清理板，所述齒板的一端貫穿擋板的內壁，并在第二凹槽的內部滑動，所述齒板的一端與第一齒輪的對應位置連接，使其用污水處理的同時，還能夠將污水中的固體垃圾污泥分揀出來，并加以清理收集，防止堆積在污水箱發臭，影響裝置壽命，并且能夠對污水進行二次檢測處理，并且能夠快速的處理污水。
權利要求書

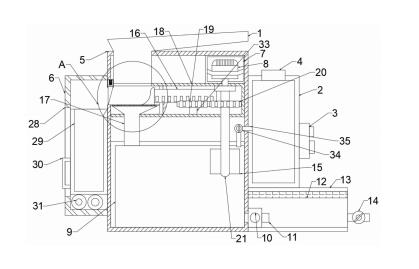

1.一種環保污水污泥生態處理裝置，包括箱體（5），其特征在于，所述箱體（5）的內部安裝有第二鐵箱（18），所述第二鐵箱（18）的內部安裝有鐵桿（33），所述鐵桿（33）的一端安裝有第一齒輪（19），所述第二鐵箱（18）的內部一側安裝有擋板（22），所述擋板（22）的中間位置開設有第二凹槽（32），所述擋板（22）的一側安裝有齒板（16），所述齒板（16）的一端安裝有清理板（23），所述齒板（16）的一端貫穿擋板（22）的內壁，并在第二凹槽（32）的內部滑動，所述齒板（16）的一端與第一齒輪（19）的對應位置連接，所述箱體（5）的內部一側頂部安裝有第一鐵箱（7），所述第一鐵箱（7）的內部安裝有往復電機（8），所述往復電機（8）的輸出端貫穿第一鐵箱（7）、第二鐵箱（18）的內壁，并安裝有旋轉軸（21），所述旋轉軸（21）的表面安裝有第二齒輪（20），所述第二齒輪（20）與第一齒輪（19）的對應位置連接。
2.根據權利要求1所述的一種環保污水污泥生態處理裝置，其特征在于，所述箱體（5）的頂端安裝有污水導管（1），所述箱體（5）的一側內壁安裝有固定塊（27），所述固定塊（27）的內部安裝有彈簧（26），所述彈簧（26）的一端安裝有刮板（25），所述刮板（25）的一端貫穿固定塊（27）的內壁，并在內部滑動。
3.根據權利要求1所述的一種環保污水污泥生態處理裝置，其特征在于，所述箱體（5）的內部底部安裝有污水箱（9），所述污水箱（9）的頂部安裝有第二導水管（17），所述第二導水管（17）的頂端貫穿第二鐵箱（18）的內壁，并且安裝有濾水網（24），所述旋轉軸（21）的一端貫穿第二鐵箱（18）、污水箱（9）的內壁，并且安裝有螺旋扇葉（15）。
4.根據權利要求1所述的一種環保污水污泥生態處理裝置，其特征在于，所述箱體（5）的一側安裝有處理劑存儲箱（2），所述處理劑存儲箱（2）的表面安裝有控制開關（3），所述處理劑存儲箱（2）的頂端開設有進料口（4），所述處理劑存儲箱（2）的一側安裝有導料管（35），所述導料管（35）的一端貫穿箱體（5）、污水箱（9）的內壁，所述導料管（35）的表面安裝有第二閥門（34）。
5.根據權利要求1所述的一種環保污水污泥生態處理裝置，其特征在于，所述箱體（5）的底部一側安裝有水箱（13），所述水箱（13）的內部一側安裝有紫外線燈（12），所述水箱（13）的內部安裝有第一導水管（11），所述第一導水管（11）的表面安裝有水質監測裝置（10），所述第一導水管（11）的一端與污水箱（9）連接，所述水箱（13）的一側安裝有第一閥門（14）。
6.根據權利要求1所述的一種環保污水污泥生態處理裝置，其特征在于，所述箱體（5）的一側安裝有垃圾收集箱（6），所述垃圾收集箱（6）的內部安裝有收集箱（29），所述收集箱（29）的一側安裝有把手（30），所述垃圾收集箱（6）的內部底部安裝有滑桿（31），所述垃圾收集箱（6）的一側開設有第一凹槽（28），所述收集箱（29）在第一凹槽（28）的內部滑動。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種環保污水污泥生態處理裝置，使其用污水處理的同時，能夠將污水中的固體垃圾分揀出來，并加以清理收集，防止堆積在污水箱發臭，影響裝置壽命，并且能夠對污水進行二次檢測處理，并且能夠快速的處理污水。
為了實現上述目的，本發明采用了如下技術方案：設計一種環保污水污泥生態處理裝置，包括箱體，所述箱體的內部安裝有第二鐵箱，所述第二鐵箱的內部安裝有鐵桿，所述鐵桿的一端安裝有第一齒輪，所述第二鐵箱的內部一側安裝有擋板，所述擋板的中間位置開設有第二凹槽，所述擋板的一側安裝有齒板，所述齒板的一端安裝有清理板，所述齒板的一端貫穿擋板的內壁，并在第二凹槽的內部滑動，所述齒板的一端與第一齒輪的對應位置連接，所述箱體的內部一側頂部安裝有第一鐵箱，所述第一鐵箱的內部安裝有往復電機，所述往復電機的輸出端貫穿第一鐵箱、第二鐵箱的內壁，并安裝有旋轉軸，所述旋轉軸的表面安裝有第二齒輪，所述第二齒輪與第一齒輪的對應位置連接。
優選的，所述箱體的頂端安裝有污水導管，所述箱體的一側內壁安裝有固定塊，所述固定塊的內部安裝有彈簧，所述彈簧的一端安裝有刮板，所述刮板的一端貫穿固定塊的內壁，并在內部滑動。
優選的，所述箱體的內部底部安裝有污水箱，所述污水箱的頂部安裝有第二導水管，所述第二導水管的頂端貫穿第二鐵箱的內壁，并且安裝有濾水網，所述旋轉軸的一端貫穿第二鐵箱、污水箱的內壁，并且安裝有螺旋扇葉。
優選的，所述箱體的一側安裝有處理劑存儲箱，所述處理劑存儲箱的表面安裝有控制開關，所述處理劑存儲箱的頂端開設有進料口，所述處理劑存儲箱的一側安裝有導料管，所述導料管的一端貫穿箱體、污水箱的內壁，所述導料管的表面安裝有第二閥門。
優選的，所述箱體的底部一側安裝有水箱，所述水箱的內部一側安裝有紫外線燈，所述水箱的內部安裝有第一導水管，所述第一導水管的表面安裝有水質監測裝置，所述第一導水管的一端與污水箱連接，所述水箱的一側安裝有第一閥門。
優選的，所述箱體的一側安裝有垃圾收集箱，所述垃圾收集箱的內部安裝有收集箱，所述收集箱的一側安裝有把手，所述垃圾收集箱的內部底部安裝有滑桿，所述垃圾收集箱的一側開設有第一凹槽，所述收集箱在第一凹槽的內部滑動。
本發明提出的一種環保污水污泥生態處理裝置，有益效果在于：往復電機帶動旋轉軸一端安裝的螺旋扇葉工作，可以將處理添加劑快速的擴散，加快處理的速度，同時旋轉軸表面安裝的第二齒輪將帶動一側對應位置安裝的第一齒輪轉動，第一齒輪將帶動一側對應位置安裝的齒板移動，齒板將在擋板設置的第二凹槽的內部滑動，齒板將帶動一端安裝的清理板清理濾水網表面過濾后的固體垃圾，將通過擠壓固定塊內部設置的刮板，將固體污泥垃圾清理到垃圾收集箱的內部安裝的收集箱內，在清理板方向移動時，由于固定塊內部設置的彈簧對刮板因擠壓產生彈力，在清理板移動的同時，刮板可以將其表面附著的污泥垃圾清理。
（發明人：于銀國;史傳國;張紅軒;劉彬）
