公布日：2022.09.13
申請日：2022.06.27
分類號：C02F3/30(2006.01)I
摘要

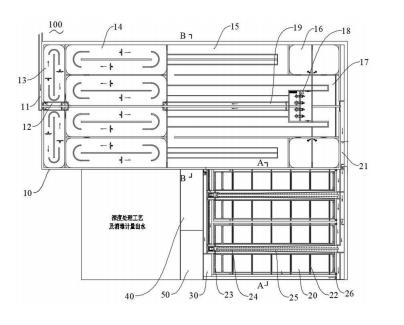

本發明公開了一種適用于地下污水廠的生物處理與泥水分離裝置，包括對稱設置的兩組生物池、以及與兩組生物池連接的周進周出沉淀池，生物池包括沿出水方向依次設置的厭氧池、前缺氧池、前好氧池、后缺氧池、以及后好氧池，前好氧池與回流組件的輸入端連接，回流組件的輸出端與前缺氧池連接；周進周出沉淀池包括對稱設置的兩組池體、設置于池體內的刮泥刮渣組件、分設于池體左右兩端的排泥組件、以及沿池體長度方向設置的布水組件。通過上述方式，本發明采用兩組生物池以及與之共壁設置的周進周出矩形沉淀池的結構設計，整體結構緊湊且占地小，空間利用率高，生物池內各個功能池布局合理，運行穩定，整體脫氮效率高。
權利要求書
1.一種適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，包括對稱設置的兩組生物池、以及與兩組所述生物池連接的周進周出沉淀池，所述生物池包括沿出水方向依次設置的厭氧池、前缺氧池、前好氧池、后缺氧池、以及后好氧池，所述前好氧池與回流組件的輸入端連接，所述回流組件的輸出端與所述前缺氧池連接；所述周進周出沉淀池包括對稱設置的兩組池體、設置于所述池體內的刮泥刮渣組件、分設于所述池體左右兩端的排泥組件、以及沿所述池體長度方向設置的布水組件。
2.根據權利要求1所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，兩組所述生物池共壁設置，所述厭氧池設置于所述生物池的前端，并與沿所述生物池長度方向設置的第二進水渠連接，所述第二進水渠的進水端通過第一穿墻過水孔與沿所述生物池寬度方向設置的第一進水渠連接，所述第二進水渠設置于所述厭氧池的上側，并與所述厭氧池與前缺氧池連通，所述第二進水渠與所述厭氧池的連接處分別設置有第一閘門；所述厭氧池內設置有第一導流組件，所述第一導流組件包括沿所述厭氧池的寬度方向設置的第一導流板、以及對稱設置于所述第一導流板左右兩端的第一U型板，兩組所述第一U型板之間設置有分設于所述第一導流板前后兩側的第一潛水推進器。
3.根據權利要求2所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述前缺氧池設置為兩組，并沿所述生物池的寬度方向?qū)ΨQ設置，兩組所述前缺氧池共壁設置，所述第二進水渠與所述前缺氧池之間分別設置有第二閘門；所述前缺氧池內設置有第二導流組件，所述第二導流組件包括沿所述前缺氧池長度方向設置的第二導流板、以及對稱設置于所述第二導流板前后兩端的第二U型板，兩組所述第二U型板之間設置有分設于所述第二導流板左右兩側的第二潛水推進器。
4.根據權利要求3所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述前好氧池與一組所述前缺氧池的連接處設置有第二穿墻過水孔，所述前好氧池采用空氣管廊方式敷設若干空氣支干管。
5.根據權利要求4所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述后缺氧池設置為兩組，并對稱設置于所述前好氧池的后側上方，兩組所述后缺氧池的連接處設置有第三穿墻過水孔，并在兩組所述后缺氧池內分別設置有潛水?dāng)嚢杵�，靠近所述前好氧池的一�?cè)的所述后缺氧池與所述前好氧池的連接處設置有第四穿墻過水孔。
6.根據權利要求5所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述后好氧池設置于遠離所述前好氧池的一側的所述后缺氧池的下方，并在二者之間設置有第五穿墻過水孔，所述后好氧池采用空氣管廊方式敷設若干空氣支干管。
7.根據權利要求6所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述回流組件包括設置于兩組所述生物池之間的若干污泥回水泵、以及與所述若干污泥回水泵的輸出端連接的回水渠，所述回水渠設置為兩組，并沿所述前好氧池的長度方向共壁設置，所述回水渠的輸出端與一組所述前缺氧池連接，并在二者的連接渠道中設置有第三閘門。
8.根據權利要求7所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述周進周出沉淀池與所述生物池共壁設置，兩組所述池體沿所述生物池的寬度方向并列設置，兩組所述池體的輸入端與兩組所述后好氧池之間設置有導流渠，其輸出端設置有污泥池、出水泵房、以及污泥泵房。
9.根據權利要求8所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述刮泥刮渣組件包括鏈條刮泥機、沿所述池體長度方向鋪設于所述池體底部的若干水平排泥管、以及沿所述池體寬度方向設置于所述池體頂部的電動撇渣管，所述若干水平排泥管均沿所述池體寬度方向設置。
10.根據權利要求9所述的適用于地下污水廠的生物處理與泥水分離裝置，其特征在于，所述排泥組件包括沿所述池體長度方向等間距設置的若干排泥套筒，所述排泥套筒沿豎直方向設置，其底端與所述水平排泥管連接，并在其頂端設置有套筒閥；所述布水組件包括沿所述池體的長度方向設置于所述池體的中間位置處的布水渠、以及沿所述布水渠的長度方向等間距設置的若干配水孔，所述布水渠的寬度沿其長度方向漸變，其進水端的寬度大于出水端的寬度，所述若干配水孔的孔徑相同。
發明內容
為了克服上述問題，本發明提供一種適用于地下污水廠的生物處理與泥水分離裝置，通過采用兩組生物池以及與之共壁設置的周進周出矩形沉淀池的結構設計，整體結構緊湊且占地小，空間利用率高，生物池內各個功能池布局合理，運行穩定，整體脫氮效率高。
為實現上述的目的，本發明采用的技術方案是：
一種適用于地下污水廠的生物處理與泥水分離裝置，包括對稱設置的兩組生物池、以及與兩組所述生物池連接的周進周出沉淀池，所述生物池包括沿出水方向依次設置的厭氧池、前缺氧池、前好氧池、后缺氧池、以及后好氧池，所述前好氧池與回流組件的輸入端連接，所述回流組件的輸出端與所述前缺氧池連接；所述周進周出沉淀池包括對稱設置的兩組池體、設置于所述池體內的刮泥刮渣組件、分設于所述池體左右兩端的排泥組件、以及沿所述池體長度方向設置的布水組件。
進一步的，兩組所述生物池共壁設置，所述厭氧池設置于所述生物池的前端，并與沿所述生物池長度方向設置的第二進水渠連接，所述第二進水渠的進水端通過第一穿墻過水孔與沿所述生物池寬度方向設置的第一進水渠連接，所述第二進水渠設置于所述厭氧池的上側，并與所述厭氧池與前缺氧池連通，所述第二進水渠與所述厭氧池的連接處分別設置有第一閘門；
所述厭氧池內設置有第一導流組件，所述第一導流組件包括沿所述厭氧池的寬度方向設置的第一導流板、以及對稱設置于所述第一導流板左右兩端的第一U型板，兩組所述第一U型板之間設置有分設于所述第一導流板前后兩側的第一潛水推進器。
進一步的，所述前缺氧池設置為兩組，并沿所述生物池的寬度方向?qū)ΨQ設置，兩組所述前缺氧池共壁設置，所述第二進水渠與所述前缺氧池之間分別設置有第二閘門；
所述前缺氧池內設置有第二導流組件，所述第二導流組件包括沿所述前缺氧池長度方向設置的第二導流板、以及對稱設置于所述第二導流板前后兩端的第二U型板，兩組所述第二U型板之間設置有分設于所述第二導流板左右兩側的第二潛水推進器。
進一步的，所述前好氧池與一組所述前缺氧池的連接處設置有第二穿墻過水孔，所述前好氧池采用空氣管廊方式敷設若干空氣支干管。
進一步的，所述后缺氧池設置為兩組，并對稱設置于所述前好氧池的后側上方，兩組所述后缺氧池的連接處設置有第三穿墻過水孔，并在兩組所述后缺氧池內分別設置有潛水?dāng)嚢杵�，靠近所述前好氧池的一�?cè)的所述后缺氧池與所述前好氧池的連接處設置有第四穿墻過水孔。
進一步的，所述后好氧池設置于遠離所述前好氧池的一側的所述后缺氧池的下方，并在二者之間設置有第五穿墻過水孔，所述后好氧池采用空氣管廊方式敷設若干空氣支干管。
進一步的，所述回流組件包括設置于兩組所述生物池之間的若干污泥回水泵、以及與所述若干污泥回水泵的輸出端連接的回水渠，所述回水渠設置為兩組，并沿所述前好氧池的長度方向共壁設置，所述回水渠的輸出端與一組所述前缺氧池連接，并在二者的連接渠道中設置有第三閘門。
進一步的，所述周進周出沉淀池與所述生物池共壁設置，兩組所述池體沿所述生物池的寬度方向并列設置，兩組所述池體的輸入端與兩組所述后好氧池之間設置有導流渠，其輸出端設置有污泥池、出水泵房、以及污泥泵房。
進一步的，所述刮泥刮渣組件包括鏈條刮泥機、沿所述池體長度方向鋪設于所述池體底部的若干水平排泥管、以及沿所述池體寬度方向設置于所述池體頂部的電動撇渣管，所述若干水平排泥管均沿所述池體寬度方向設置。
進一步的，所述排泥組件包括沿所述池體長度方向等間距設置的若干排泥套筒，所述排泥套筒沿豎直方向設置，其底端與所述水平排泥管連接，并在其頂端設置有套筒閥；所述布水組件包括沿所述池體的長度方向設置于所述池體的中間位置處的布水渠、以及沿所述布水渠的長度方向等間距設置的若干配水孔，所述布水渠的寬度沿其長度方向漸變，其進水端的寬度大于出水端的寬度，所述若干配水孔的孔徑相同。
與現有技術相比，本發明的有益效果是：
1.本發明的適用于地下污水廠的生物處理與泥水分離裝置，通過采用兩組生物池以及與之共壁設置的周進周出矩形沉淀池的結構設計，整體結構緊湊且占地小，空間利用率高，并具有較高的水力表面負荷，有一定抗沖擊負荷能力。此外，生物池設置為兩組，生物池由厭氧池、前缺氧池、前好氧池、后缺氧池、以及后好氧池依次連接，各個功能池布局合理，運行穩定，并具有兩級硝化反硝化功能，強化反硝化過程，提高總氮的去除效率。
2.本發明的適用于地下污水廠的生物處理與泥水分離裝置，通過采用多點進水的方式，進水渠對厭氧池與前缺氧池同時供水，并在各個功能池的進水處采用U型進水空洞進水，保障缺氧區碳源濃度，且在設計水深下改善水力條件，形成最優水力斷面。
3.本發明的適用于地下污水廠的生物處理與泥水分離裝置，通過在前好氧池與后好氧池內采用空氣管廊方式敷設若干空氣支干管，充分有效利用局部超高空間，預留了好氧池頂板上方區域空間，可以用做其他功能房間，大大提高了空間利用率。
（發明人：夏云峰;焦鶴;王濤;閔紅平;汪小東;霍培書;湯丁丁;趙皇;周艷）
