公布日：2022.11.25
申請日：2022.09.15
分類號：C02F1/52(2006.01)I;B01F33/40(2022.01)I;B01D21/28(2006.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要
本發明涉及一種有色金屬提取廢水處理裝置及其處理方法，涉及提取廢水處理技術的領域，其包括混合箱、混合機構以及振動機構；混合機構設置在混合箱內，振動機構包括振動電機、振動板、隔離組件以及振動彈簧；隔離組件設置在振動板和混合箱的內壁之間，振動彈簧設置在振動板與混合箱的底壁之間，振動彈簧的一端與振動板連接，另一端與混合箱的底壁連接；振動電機設置在振動板上，振動電機用于驅動振動板進行振動。本申請通過調節混合機構，便于石灰乳與廢水進行快速混合，能夠提高廢水與石灰乳之間的反應效率；通過調節振動電機，能夠使反應過后的清液與沉淀物快速分離，能夠提高沉淀物沉淀的效率。
權利要求書

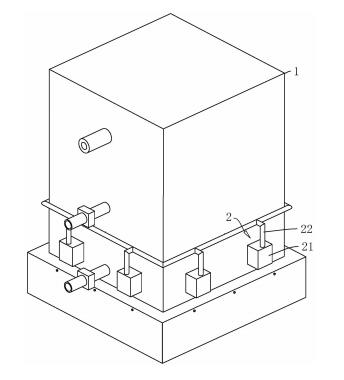

1.一種有色金屬提取廢水處理裝置，其特征在于：包括混合箱（1）、位于所述混合箱（1）上的混合機構（2）以及振動機構（3）；所述混合機構（2）設置在所述混合箱（1）的內壁上，所述混合機構（2）用于驅動混合箱（1）內的廢水進行混合操作；所述振動機構（3）包括振動電機（31）、振動板（32）、隔離組件（33）以及至少三個振動彈簧（34）；所述隔離組件（33）設置在振動板（32）和混合箱（1）的內壁之間，所述隔離組件（33）用于將振動板（32）的頂部與振動板（32）的底部分隔成兩個腔；所述振動彈簧（34）設置在振動板（32）與混合箱（1）的底壁之間，所述振動彈簧（34）的一端與振動板（32）連接，另一端與所述混合箱（1）的底壁連接；所述振動電機（31）設置在所述振動板（32）上，所述振動電機（31）用于驅動所述振動板（32）進行振動。
2.根據權利要求1所述的一種有色金屬提取廢水處理裝置，其特征在于：所述隔離組件（33）包括柔性件（331）和固定件（332）；所述柔性件（331）設置在振動板（32）的周側，所述柔性件（331）通過固定件（332）分別固定在所述振動板（32）和混合箱（1）的內壁上。
3.根據權利要求2所述的一種有色金屬提取廢水處理裝置，其特征在于：所述振動板（32）和混合箱（1）上分別開設有能夠供所述柔性件（331）插入的定位槽（11）。
4.根據權利要求2所述的一種有色金屬提取廢水處理裝置，其特征在于：所述柔性件（331）與振動板（32）和混合箱（1）之間設置有防水層（333）。
5.根據權利要求1所述的一種有色金屬提取廢水處理裝置，其特征在于：所述混合機構（2）包括多個鼓氣泵（21）和鼓氣管（22）；所述鼓氣管（22）設置在所述混合箱（1）的內壁上；所述鼓氣泵（21）的出氣口與所述鼓氣管（22）連通，所述鼓氣泵（21）用于對鼓氣管（22）內進行鼓氣。
6.根據權利要求5所述的一種有色金屬提取廢水處理裝置，其特征在于：所述鼓氣管（22）的出氣口傾斜設置在所述混合箱（1）的內壁上。
7.根據權利要求5所述的一種有色金屬提取廢水處理裝置，其特征在于：所述鼓氣管（22）的出料口處設置有導氣嘴（23）。
8.一種有色金屬提取廢水的處理方法，其特征在于：采用如權利要求1-7任一項所述的一種有色金屬提取廢水處理裝置，包括步驟如下：步驟1：將有色金屬提取廢水注入混合箱（1），將石灰乳倒入混合箱（1）；步驟2：調節混合機構（2），混合機構（2）對石灰乳和廢水進行混合操作；步驟3：調節振動電機（31），在振動彈簧（34）和柔性機構的作用下，使混合箱（1）內的沉淀物進行快速沉淀；步驟4：靜置一段時間后，將濾清和沉淀物進行分離，對濾清和沉淀物分別進行處理，然后排放。
發明內容為了解決石灰乳與有色金屬產生的廢水之間的混合效率，以及提高沉淀物的沉淀效率，本發明提供一種有色金屬提取廢水處理裝置及其處理方法。
第一方面，本發明提供一種有色金屬提取廢水處理裝置，采用如下的技術方案：一種有色金屬提取廢水處理裝置，包括混合箱、位于所述混合箱上的混合機構以及振動機構；所述混合機構設置在所述混合箱的內壁上，所述混合機構用于驅動混合箱內的廢水進行混合操作；所述振動機構包括振動電機、振動板、隔離組件以及至少三個振動彈簧；所述隔離組件設置在振動板和混合箱的內壁之間，所述隔離組件用于將振動板的頂部與振動板的底部分隔成兩個腔；所述振動彈簧設置在振動板與混合箱的底壁之間，所述振動彈簧的一端與振動板連接，另一端與所述混合箱的底壁連接；所述振動電機設置在所述振動板上，所述振動電機用于驅動所述振動板進行振動。
通過采用上述技術方案，將廢水排入混合箱內，將定量的石灰乳倒入混合箱內。調節混合機構，混合機構使廢水和石灰乳進行充分混合操作，能夠提高廢水與石灰乳的反應效率，待反應結束后，調節振動電機，在振動彈簧和柔性件的作用下，振動板發生振動，使落到振動板上的沉淀物迅速進行沉淀下落，當沉淀物沉淀到一定程度后，關閉振動電機，靜置一段時間，然后對上層清液和下層沉淀物分別進行抽取，然后進行后續的處理操作。通過調節混合機構，便于石灰乳與廢水進行快速混合，能夠提高廢水與石灰乳之間的反應效率；通過調節振動電機，能夠使反應過后的清液與沉淀物快速分離，能夠提高沉淀物沉淀的效率。
可選的，所述隔離組件包括柔性件和固定件；所述柔性件設置在振動板的周側，所述柔性件通過固定件分別固定在所述振動板和混合箱的內壁上。
通過采用上述技術方案，調節柔性件，在固定件的作用下，依次將柔性件的內圈固定在振動板上，使柔性件的外圈牢牢地固定在混合箱的內壁上。設置的隔離組件，能夠?qū)⒄駝?dòng)板的頂部和振動板的底部隔離開來，減少混合溶液從振動板的頂部運動到振動板的底部，便于振動板對沉淀物進行振動處理。
可選的，所述振動板和混合箱上分別開設有能夠供所述柔性件插入的定位槽。
通過采用上述技術方案，設置的定位槽，能夠?qū)θ嵝约谡駝?dòng)板和混合箱上的固定起到一定的定位作用，便于將柔性件牢牢地固定在振動板和混合箱上，能夠提高柔性件的固定效果。
可選的，所述柔性件與振動板和混合箱之間設置有防水層。
通過采用上述技術方案，設置的防水層，能夠加強柔性件與振動板和混合箱之間的密封性，減少溶液從柔性件與振動板和混合箱之間的縫隙中滲出，進而提高對混合溶液的密封效果。
可選的，所述混合機構包括多個鼓氣泵和鼓氣管；所述鼓氣管設置在所述混合箱的內壁上；所述鼓氣泵的出氣口與所述鼓氣管連通，所述鼓氣泵用于對鼓氣管內進行鼓氣。
通過采用上述技術方案，調節鼓氣泵，鼓氣泵通過鼓氣管向混合箱內進行鼓氣，使混合箱內的溶液在鼓氣泵的作用下進行運動，能夠提高混合箱內容易的混合效率。設置的混合機構，能夠使混合箱內的溶液發生運動，能夠提高混合箱溶液的混合效率，提高溶液的混合質量。
可選的，所述鼓氣管的出氣口傾斜設置在所述混合箱的內壁上。
通過采用上述技術方案，鼓氣管傾斜設置在混合箱的內壁上，使鼓氣管鼓入混合箱的氣體能夠形成一個螺旋狀運動，使混合溶液能夠在鼓氣管的作用下進行運動，能夠提高混合溶液之間的接觸面積，提高溶液的混合效率。
可選的，所述鼓氣管的出料口處設置有導氣嘴。
通過采用上述技術方案，設置的導氣嘴，能夠?qū)臍夤芄沙龅臍馄鸬揭欢ǖ膶?dǎo)向作用，使鼓氣管內的氣流沿導氣嘴的導向方向進行運動。能夠提高導氣管的導氣范圍。
第二方面，本申請?zhí)峁┮环N有色金屬提取廢水的處理方法，采用如下的技術方案：一種有色金屬提取廢水的處理方法，包括如下步驟：步驟1：將有色金屬提取廢水注入混合箱，將石灰乳倒入混合箱；步驟2：調節混合機構，混合機構對石灰乳和廢水進行混合操作；步驟3：調節振動電機，在振動彈簧和柔性機構的作用下，使混合箱內的沉淀物進行快速沉淀；步驟4：靜置一段時間后，將濾清和沉淀物進行分離，對濾清和沉淀物分別進行處理，然后排放。
通過采用上述技術方案，將一定量的有色金屬提取廢水注入混合箱內，并將一定量的石灰乳倒入混合箱，調節混合機構，使混合機構對廢水和石灰乳進行混合操作。等混合結束后，調節振動電機，在柔性機構和振動彈簧的作用下，振動電機帶動振動板進行振動，能夠使沉淀物進行快速沉淀。待靜置一些時間后，將上層的清液和底部的沉淀物分別進行抽取，并進行后續的處理操作，處理完成后并排放。設置的一種有色金屬提取廢水的處理方法，在混合機構的作用下，能夠使廢水與石灰乳進行充分反應，能夠提高反應效率；且在振動板的振動作用下，能夠使沉淀物快速沉淀，提高沉淀物的沉淀效率。
綜上所述，本發明包括以下至少一種有益技術效果：
1.通過調節混合機構，便于石灰乳與廢水進行快速混合，能夠提高廢水與石灰乳之間的反應效率；通過調節振動電機，能夠使反應過后的清液與沉淀物快速分離，能夠提高沉淀物沉淀的效率；
2.設置的隔離組件，能夠?qū)⒄駝?dòng)板的頂部和振動板的底部隔離開來，減少混合溶液從振動板的頂部運動振動板的底部，便于振動板對沉淀物進行振動處理；
3.設置的混合機構，能夠使混合箱內的溶液發生運動，能夠提高混合箱溶液的混合效率，提高溶液的混合質量；
4.設置的一種有色金屬提取廢水的處理方法，在混合機構的作用下，能夠使廢水與石灰乳進行充分反應，能夠提高反應效率；且在振動板的振動作用下，能夠使沉淀物快速沉淀，提高沉淀物的沉淀效率。
（發明人：金竹林;冉新權）
